Эффективное отопление в частном двухэтажном доме. Отопление с естественной циркуляцией
Особенностью системы отопления с естественной циркуляцией двухэтажного дома является отсутствие насоса, создающего давление в трубах. Движение воды обеспечивается законами гидравлики и термодинамики, для чего трубы устанавливают под определенным углом друг к другу на заданной высоте. Хоть эта система и обладает несколько меньшей тепловой эффективностью, она является полностью автономной, то есть не зависит от электропитания и не расходует дополнительную энергию.
Отопление с естественной циркуляцией двухэтажного дома может выполняться как по однотрубной, так и по двухтрубной схеме. Достоинства и недостатки этих видов подробно рассмотрены ниже. Вот несколько особенностей, о которых нужно помнить при организации любого вида естественной циркуляции:
- потребуются трубы большого диаметра, в противном случае движение воды будет затруднено;
- недопустимо использование расширительных баков закрытого типа — это влечет создание избыточного давления и самотеком система уже работать не будет;
- в качестве места расположения расширительного бака выбирают наивысшую точку трубопровода, в то время как котел располагают внизу, чаще всего — несколько ниже обратной магистрали.
При монтаже системы с естественной циркуляцией в двухэтажном доме неизбежен значительный перерасход материалов и снижение теплоотдачи. Подобные сложности оправданы лишь в одном случае — когда слишком велик риск перебое с электроэнергией в холодное время года.
Однотрубные системы отопления
Под однотрубной системой отопления двухэтажного дома понимается комплекс радиаторов, использующих для приема горячего теплоносителя и сброса остывшего одну и ту же магистраль. Это позволяет существенно экономить на материалах, однако влечет ряд недостатков:
- требуется повышенная мощность котла;
- температура воды в магистралях последовательно снижается от радиатора к радиатору;
- каждый следующий радиатор должен иметь больше секций, чем предыдущий (что является следствием предыдущего пункта).
Таким образом, реализация однотрубных схем имеет смысл лишь в регионах с относительно мягким климатом для отопления небольших домов.
Отопление «Ленинградка»
Как несложно догадаться, эта схема отопления была разработана в Советском Союзе и повсеместно внедрялась в небольших зданиях северной столицы. Основой «ленинградки» является одна общая магистраль, идущая по периметру помещений ниже уровня установки радиаторов. Патрубки врезаются в нее сверху, а для перенаправления потока теплоносителя под каждым радиатором выполняют сужение трубы или устанавливают регулирующий вентиль.
Возможна как естественная, так и принудительная циркуляция. В первом случае рекомендуется устанавливать не более четырех радиаторов, во втором — не более шести. Подключение семи-восьми радиаторов возможно лишь после точных инженерных расчетов, при большем количестве потребителей тепла система считается неэффективной.
Альтернативные виды однотрубного отопления
Дальнейшей эволюцией «ленинградки» можно считать системы с разрывами магистрали и подрадиаторными перетяжками, которые играют роль «узких мест», перенаправляя поток жидкости. Это позволяет упростить основную магистраль, избавившись от сужений и вентилей, а также располагать радиаторы вдали от зоны прокладки основных труб. При достаточной мощности нагнетающего насоса в циклах принудительной циркуляции возможно некоторое увеличение отапливаемых площадей.
Система отопления ленинградка для двухэтажного дома. Что из себя представляет система отопления « ленинградка »
Во-первых , откуда пошло само название – «ленинградка»? Поговаривают — это следствие того, что подобная система была впервые применена в строительных организациях Ленинграда. Впрочем, с таким безапелляционным утверждением очень трудно согласиться – система отопления настолько проста, что просто не могла не использоваться в любых других регионах. Возможно, в городе на Неве были разработаны какие-либо технические регламенты, которые затем распространились на всю страну? Но так или иначе, в период массового городского строительства, особенно в домах барачного типа и в одно – двухэтажных зданиях социального назначения, эта система отопления стала превалирующей. Это объяснялось предельной ее простотой и максимальной экономичностью – придумать что-нибудь дешевле, наверное, попросту невозможно.
Итак, «ленинградка» — это однотрубная система отопления, в которой теплообменники расположены на одной закольцованной линии последовательно, словно «нанизанные» на нее .
Самое простое схематическое изображение «ленинградки»
Таким образом, теплоноситель по пути от котла (или от ввода центрального отопления) последовательно проходил по всем радиаторам, от начала до конца. Понятно, что постепенно он терял температуру нагрева, поэтому, в теории, радиаторы, расположенные ближе к котлу, всегда более горячие, нежели расположены дальше, в особенности – последние в линии.
Такая система может работать как при естественной циркуляции (как показано на рисунке выше), так и с созданием принудительного перемещения теплоносителя (схема ниже). На схему размещения радиаторов отопления это особо не влияет.

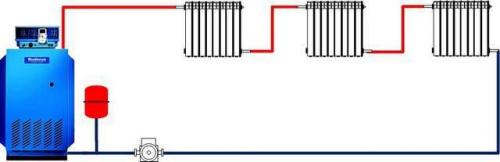

«Ленинградка» может быть организована и по закрытому типу
Подобная разводка радиаторов чаще всего применяется в одноэтажном строительстве – когда все батареи отопления расположены на одном уровне. При этом магистральная труба, закольцовывающая контур от котла, всегда размещена вдоль пола. Кстати, это дает возможность без особы х х лопот расположить ее скрытно, задекорировав напольным покрытием.

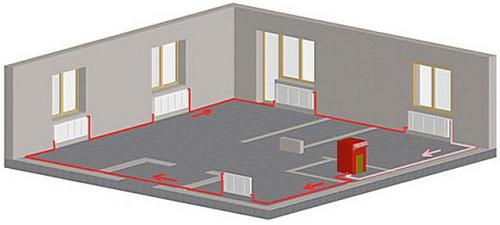

Классическое размещение «ленинградки» — контур кольцом по периметру
Впрочем, «ленинградка» может быть вполне оправдана и в двухэтажном доме (в интернете можно встретить схемы разводки даже на три этажа). Правда, в этом случае отопление потребует обязательно принудительной циркуляции – естественный подъем теплоносителя на значительную высоту создать — достаточно проблематично, так как требуется котел большой мощности, очень точный расчет диаметров труб на вертикальных и горизонтальных участках. А в этом случае рентабельность подобного подхода будет вызывать сомнения – проще врезать в контур циркуляционный насос нужной производительности.
В этом случае, кстати, не будет иметь особого значения и то, какой расширительный бачок будет использоваться. «Ленинградка» с принудительной циркуляцией хорошо вписывается и в закрытую, и в открытую систему отопления. Если контур устроен по закрытому принципу, герметично, то в качестве теплоносителя может использоваться и обычная вода, и специальные антифризы (подробнее об этом – в отдельной статье портала).
На рисунках, в качестве примера, показаны самые упрощенные схемы, которые на практике применяются чрезвычайно редко. Причина тому есть – она станет понятна после ознакомления с основными достоинствами и недостатками «ленинградки».
Расчет отопления двухэтажного дома. Выбор отопления для двухэтажного дома
На самом деле этот вопрос решается довольно просто. В большинстве случаев отопление двухэтажного, да и любого другого дома проектируется так, чтобы использовать наиболее дешевое и доступное в районе топлива. Мало кто отказывается от установки газового котла, имея доступ к магистральному газопроводу. Также никто не будет устанавливать дорогой в эксплуатации электрокотел, если есть возможность недорого закупать альтернативное топливо.
Обращаем внимание! Проектирование системы отопления двухэтажного дома необходимо начинать с определения доступных видов топлива или альтернативных источников энергии с обязательным экономическим анализом. Только сравнив расходы на монтаж и дальнейшую эксплуатацию, можно выбрать наиболее выгодный вариант.
Газовое
Газовое отопление — наиболее эффективная система для двухэтажного дома. Этот вид топлива (природный и сжиженный газ) обладает лучшей теплотворностью (энергоемкостью). При подключении к магистрали не требует организации мест хранения, а газгольдер просто устанавливается в основном подземным способом, поэтому не мешает на участке.
Кроме того, котельное газовое оборудование отличается высокой степенью автоматизации, поэтому установить или изменить температуру в двухэтажном доме или отдельных комнатах, будет гораздо проще. Стоит учитывать и то, что большинство котлов сейчас выпускают в двухконтурном исполнении. Благодаря этому удается и обогреть здание, и организовать горячее водоснабжение.
Важно! Но существует и существенный минус такого варианта для отопления 2-этажного частного дома, находящихся далеко от газовых магистралей. Стоимость прокладки газопровода и подключения будет высока. Поэтому подобную систему используют в основном в домах, расположенных в газифицированных населенных пунктах.
Электрическое
Электрическое отопление коттеджа может использоваться в качестве основной или вспомогательной системы. Котлы этого типа не требует обустройства дымохода, к помещениям, в которых они монтируются, не предъявляются такие жесткие требования как для газового оборудования.
Но стоит учитывать тот факт, что для здания площадью около 200 квадратов потребуется установка котла мощностью не менее 20 кВт. В связи с этим возникают следующие проблемы:
- Необходимо увеличить лимит, установленный энергопоставщиком.
- Чаще всего потребуется прокладка новой выделенной проводки, в том числе и трехфазной.
- Расход электроэнергии будет довольно высоким при постоянной работе котлов.
Обращаем внимание! Эксплуатация электрического отопления обходится существенно дороже по сравнению с системами, укомплектованными газовыми котлами.
На альтернативном топливе
Применение энергии ветра, солнца еще не настолько развито, чтобы можно было учитывать эти источники альтернативным топливом для систем отопления. Единственный реально реализуемый вариант для 2-х этажного дома — геотермальное отопление с тепловым насосом. Но такой вариант требует существенных начальных затрат, которые будут окупаться не менее 10–20 лет в зависимости от типа оборудования и особенностей здания.
К условно альтернативным можно отнести твердое и жидкое топливо. В связи со значительным подорожанием нефтепродуктов второй вариант реализуется все реже. А вот привычные дрова и уголь все так же остаются лидером по применению, особенно в негазифицированных регионах.
Интересен опыт реализации систем отопления двухэтажного частного дома с применением пеллетных котлов. Такое котельное оборудование отличается повышенной степенью автоматизации, более современные модели оборудуются погрузчиками для пеллет. Поэтому постоянный надзор, как за другими твердотопливными котлами, не требуется.
Обращаем внимание! Отопление на пеллетных котлах будет выгодно только в тех регионах, где и производится этот тип топлива. При доставке пеллет из других областей эксплуатационные расходы существенно возрастают.
