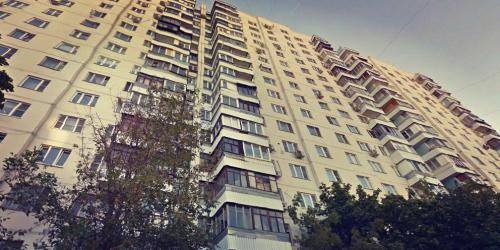

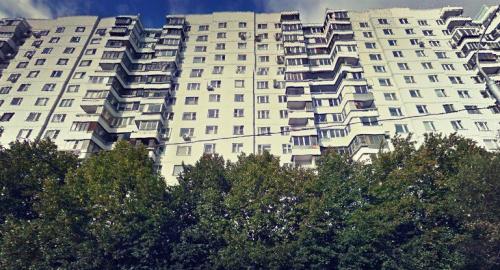

Панельный дом серии П-3. Серия П-3- планировка квартир. Всё о серии.

Панельный дом серии П-3. Серия П-3- планировка квартир. Всё о серии.

Несущие стены дома серии П-3.

Серия П-3.

Этажность домов серии П-3: 16-17 этажей

Высота жилых помещений: 2,64м. (П-3), 2,66м. (П3-М)

Строительные конструкции:

наружные стены: навесные керамзитобетонные панели ,толщ. 320 мм. (для П-3)

навесные трёхслойные панели с эффективным утеплителем, толщ.320 мм. (для П-3М)

внутренние стены : несущие поперечные бетонные стеновые панели с шагом 3.0 и 3.6 м. толщ. 180 и 140 мм.

фасады : окраска, цоколь-облицовка цветной глазурованной плиткой типа "кабанчик".

перегородки : гипсобетонные панели толщиной 80 мм.

Лоджии и балконы : из ж/бетонных плит толщ. 220мм, с опиранием на наружные керамзитобетонные стены консольные - выпуск плит перекрытий. Боковая поверхность стенок лоджий, а также нижние поверхности плит лоджий окрашены перхлорвиниловыми красками. Ограждение - металлическое с глухим экраном (асбестоцементные листы в обвязке из алюминиевых профилей).

Перекрытия : железобетонные плоские панели толщиной 140 мм, размером на "комнату" с каналами для электропроводки и с замоноличенной электропроводкой.

Вентблоки : железобетонные не несущие с прямыми каналами и двумя сборными.

Лестницы внутренние : 2-х маршевые из сборных железобетонных ступеней и площадок толщиной 200 мм, ограждение из готовых металлических элементов.

В блоке-секции имеются 2 лифта грузопассажирский и пассажирский, мусоропровод с приемными клапанами на 2-17 этажах в лестнично-лифтовом холле. Выгрузка мусора осуществляется из мусорокамеры, расположенной на 1-ом этаже. Санитарные узлы решены в виде объемных разобщенных санитарно-технических кабин.

Перепланировка 3-комнатной квартиры серии П-3.

До перепланировки.

После перепланировки.

На иллюстрациях проекта представлена типичная перепланировка трехкомнатной квартиры в доме серии П-3: на площади коридора устроен дополнительный санузел, а вход в кухню сделан из жилой комнаты путём устройства проёма в несущей стене.

П3М. Серия П-3м — планировка квартир. Всё о серии.

Несущие стены дома серии П-3м.

Этажность домов серии П-3м: 16-17 этажей

Высота жилых помещений: 2,64м. (П-3), 2,66м. (П3-М)

Строительные конструкции:

наружные стены: навесные керамзитобетонные панели ,толщ. 320 мм. (для П-3)

навесные трёхслойные панели с эффективным утеплителем, толщ.320 мм. (для П-3М)

внутренние стены : несущие поперечные бетонные стеновые панели с шагом 3.0 и 3.6 м. толщ. 180 и 140 мм.

фасады : окраска, цоколь-облицовка цветной глазурованной плиткой типа «кабанчик».

перегородки : гипсобетонные панели толщиной 80 мм.

Лоджии и балконы : из ж/бетонных плит толщ. 220мм, с опиранием на наружные керамзитобетонные стены консольные – выпуск плит перекрытий. Боковая поверхность стенок лоджий, а также нижние поверхности плит лоджий окрашены перхлорвиниловыми красками. Ограждение – металлическое с глухим экраном (асбестоцементные листы в обвязке из алюминиевых профилей).

Перекрытия : железобетонные плоские панели толщиной 140 мм, размером на «комнату» с каналами для электропроводки и с замоноличенной электропроводкой.

Вентблоки : железобетонные ненесущие с прямыми каналами и двумя сборными.

Лестницы внутренние : 2-х маршевые из сборных железобетонных ступеней и площадок толщиной 200 мм, ограждение из готовых металлических элементов.

В блоке-секции имеются 2 лифта грузопассажирский и пассажирский, мусоропровод с приемными клапанами на 2-17 этажах в лестнично-лифтовом холле. Выгрузка мусора осуществляется из мусорокамеры, расположенной на 1-ом этаже. Санитарные узлы решены в виде объемных разобщенных санитарно-технических кабин.

Дома серии П-3м - планировка с размерами.

2-5 этажи.

6-17 этажи.

Серия дома П-3м планировка с размерами. Типовой жилой дом серии П-3М

Дома серии П-3М состоят из прямых (рядных и торцевых) и угловых 4-квартирных секций с балконами, лоджиями и эркерами. Планировка домов данной серии считается одной из самых удачных, первые дома были построены в Олимпийской Деревне, к Олимпиаде 1980-го года. Особенностью серии П-3М от её предшественницы П-3 является усовершенствованная технология изготовления наружных стен дома. В домах серии П-3М наружные панели трехслойные с дополнительным утеплением, при этом, наиболее усовершенствовано замковое соединение между плитами, позволяющее полностью исключить потерю тепла.

Дома серии П-3м. Типовая серия дома П3М с планировками квартир

Серия отноcится к группе

Дома серии П-3М являются модифицированной версией П-3 (c 1975 по 1998 гг .) и часто строились, как социальное жилье с дополнительным утеплением наружных стен. С 2010 г. на базе серии были разработаны две модификации: П-3М-7/23 — модификация с увеличенным (от 19 до 23) количеством этажей, третьим лифтом и увеличенными площадями квартир и П-3МС — «социальная» модификация – с одинаковой шириной комнат и с более современным фасадами.

Цветовая гамма внешних стен разнообразная: белый с бежевым, желтым, салатовым, голубым, розовым, оранжевым, коричневым . Облицовку плиткой имеют дома с 2010 года.

В домах серии П-3М количество этажей варьируется от 8 до 17. Первый этаж бывает жилым и не жилым. Количество подъездов от 1 и более. В каждом подъезде есть лифты: один пассажирский грузоподъемностью 350 кг. И один грузопассажирских грузоподъемностью 500 кг.

Количество квартир на этаже 4. Все комнаты в квартирах домов серии П-3М изолированные. В однокомнатных квартирах жилая площадь 14-18м², кухня 9-10 м²; в двухкомнатных жилая 32-34 м², кухня 9-10 м ²; в трехкомнатных жилая 43-50 м², кухня 10 м²; в четырехкомнатных жилая 63-66 м², кухня 10 м². В угловых трех- и четырехкомнатных квартирах есть темные комнаты/кладовые.

Санузел раздельный во всех квартирах, в четырехкомнатных два санузла, ванны: стандартные, длиной 170 см. Вентиляция — естественная вытяжная через вентблоки (санузел и кухня). в двух-, трех- и четырехкомнатных квартирах есть лоджии или кругленные балконы, с 2002 года остекляются, на окнах устанавливают двухкамерные стеклопакеты с повышенной энергоэффективностью. Мусоропровод расположен на каждом этаже с загрузочным клапаном. Лестницы без общего балкона.

Внутренние межквартирные стены: Поперечные - сборные железобетонные панели толщиной 14см., продольные - сборные железобетонные панели толщиной 18см. Наружные стены — трехслойные панели с эффективным утеплителем толщиной 30 см. Перегородки гипсобетонные 8 см. Перекрытия – беспустотные железобетонные плиты толщиной 14 см. Несущие стены – все межквартирные и большинство межкомнатных (например, в трехкомнатных квартирах, в отличие от семейства серий П-44 , стена между большей комнатой и коридором тоже несущая). Продольная стена между комнатами в трех- и четырехкомнатных квартирах несущая.

Достоинства: обладают повышенной теплоизоляцией, встроенные шкафы, а также автоматическая система дымоудаления. Квартиры в таких домах сдаются уже с выполненной отделкой. Недостатки: практически все стены несущие.

Серия панельных домов П-3М в список сносимых не входит, вероятность сноса даже в отдаленной перспективе мала.

Серия П3М. Планировка: 3 решения для трехкомнатной квартиры типовой серии П-3М

Уместится все — и большой обеденный стол, и велосипед, и четвертая комната

Современное типовое домостроение опирается на актуализированные Своды Правил, из чего следует, что планировочные решения новостроек вполне удовлетворяют сегодняшние потребности: достаточные площади кухни и ванной комнаты, наличие лоджий и просторных изолированных жилых комнат можно отнести к достоинствам, равно как и качество строительства, которое отвечает современным возможностям.Для сегодняшнего обзора я взял трехкомнатную квартиру в модифицированной серии П-ЗМ и нашел, что еще можно улучшить в казалось бы неплохой исходной планировке.

Руслан Кирничанский Сохранить фото

Дома серии П-3М разработаны на базе серии П-З, которая строилась с 1975-го по 1998-йгоды. В серии П-ЗМ были исправлены недоработки предшественницы: организован второй санузел в 3-х- и 4-хкомнатных квартирах, увеличена вспомогательная площадь. Дом крупнопанельный и очень теплый, что обеспечивается утеплением и оштукатуриванием межпанельных швов. В серии П-3М используются теплосохраняюшие стеклопакеты, а сами квартиры сдаются с отделкой.
Трехкомнатная квартира состоит из кухни 11 кв.м, трех жилых комнат, ванной комнаты, гостевого санузла, прихожей, коридора и двух лоджий. Доступ в кухню организован через коридор и жилую комнату. Квартира не газифицированная, с двумя венткоробами. Расположение квартир на этаже предполагает, что три окна выходят на главный фасад (там, где входы в подъезд) и одно окно ориентировано на задний двор.

Руслан Кирничанский Сохранить фото

Планировка 1. Организуем постирочную
Начнем с общественной зоны. Угловое расположение гарнитура на кухне позволит установить островок — место для завтрака. Обеденный стол на шесть персон найдет себе место в гостиной — не нужно будет после готовки и до прихода друзей быстро отмывать кухню. Эта квартира вообще удобна для приема гостей, в распоряжении которых не только мягкая зона гостиной с обеденным столом, но и гостевой санузел с маленькой раковиной.
Вторая часть квартиры приватная и предназначена для постоянного проживания семьи с ребенком. Детскую зонирует высокий открытый стеллаж. При всех очевидных достоинствах изначальной планировки находятся и недостатки, например, темная ниша слева от входной двери и справа от уборной комнаты, которую я предлагаю использовать как постирочную комнату. В ней можно расположить стиральную машину, а рядом в шкафу — организовать места хранения бытовой химии. Все коммуникации пройдут за перегородкой (вода, канализация и вытяжка), потому проблем с подключением техники и согласованием перепланировки не возникнет.

Руслан Кирничанский Сохранить фото

Планировка 2. Увеличиваем места для хранения
Если есть необходимость где-то хранить велосипед, отправим его в кладовку. В прихожей появятся два ряда шкафов, и их фасады важно сделать как можно светлее. Возле входной двери расположена полка для обуви и пуф, который поможет обуваться с большим комфортом.
Кухня станет еще удобнее: холодильник и духовой шкаф перенесем к стене между кухней и гостиной, а на освободившимся пространстве можно разместить, например, двойную раковину.
Встроенная система мультимедиа поделит гостиную на две части; со стороны обеденной группы — сервант, в котором удобно хранить посуду.

Руслан Кирничанский Сохранить фото

Планировка 3. Своя комната каждому ребенку
Организовываем третью спальню на месте бывшей гостиной — возводим стену из пеноблоков толщиной 5 см (такая стена легче кирпичной и дает незначительную нагрузку на плиту перекрытия). Для обеспечения инсоляции и проникновения солнечного света в гостиную-прихожую верхнюю часть новой стены собираем из матового стекла.
Чтобы гостиная и прихожая стали одной комнатой (гостиная при этом становится центром всей квартиры), потребуется демонтаж стены с дверным проемом. Но мы знаем, что это стена несущая нагрузку и сносу не подлежит, а также помним, что в несущих капитальных стенах допустимо организовывать проем. Для организации проема потребуется не только утвердительная резолюция соответствующей организации, но и работы по укреплению стены: варка каркаса из двутавра. Полностью стену сносить не допускается, но боковые выступы можно «спрятать» в мебель.
Не помешает второй санузел с душевой — его организуем за счет присоединения коридора к гостевой уборной. Стиральная машина монтируется под длинной столешницей раковины. В этом варианте я также добавил лоджию к жилой комнате для организации в последней рабочего уголка.

Дом серии п-3 планировка. Типовая серия дома П3 с планировками квартир

Серия отноcится к группе Серии домов постсоветского времени

Панельные дома серии П-3 разрабатывались для Олимпиады проводимой в Москве в 1980х г. Данная серия стала одной из самых успешных и долговечных серий, наряду с П-44 . Была высоко оценена благодаря своим экономическим характеристикам. Строилась серия с 1975г. по 1998г. В начале девяностых на смену серии П-3 пришла новая модернизированная серия П-3М.

В домах серии П-3 количество этажей варьируется от 16 -17. Первый этаж бывает, как и жилым, так и не нежилым. Подъездов в домах насчитывается от 2 и более. В каждом подъезде есть лифты: один пассажирский грузоподъемностью 400 кг. И один грузопассажирский грузоподъемностью 630 кг. Количество квартир на этаже 4. В однокомнатных квартирах жилая площадь 14-15 м², кухня 8 м²; в двухкомнатных жилая 29-37 м², кухня 9 м ²; в трехкомнатных жилая 45-49 м², кухня 10 м²; в четырехкомнатных квартирах жилая 62-63 м², кухня 10 м².

Во всех квартирах санузлы раздельные, ванные стандартные, длиной 170 см. Вентиляция — естественная вытяжная через вентблоки в санузле и кухне. Балконы имеются во всех квартирах, кроме однокомнатных. Боковая поверхность стенок балконов, а также нижние поверхности плит окрашены красками. Мусоропровод расположен на каждом этаже с загрузочным клапаном. Лестницы без балкона.

Внутренние межквартирные железобетонные стены сделаны без утеплителя толщиной 14-18 см . Наружные стены — керамзитобетонные однослойные панели толщиной 35 см. Перегородки гипсобетонные 8 см. Перекрытиясоздаются из железобетонных плит толщиной 14 см.

Достоинства: наличие грузопассажирского лифта, раздельные санузлы во всех квартирах, раздельные комнаты. Недостатки: в однокомнатной квартире маленькая комната и отсутствует балкон. Почти все стены несущие, а это означает невозможность перепланировки.
