Итак, из чего состоит входной дверной замок? Основная деталь – это личинка, она является тем самым механизмом, который обеспечивает блокировку конструкции в проеме и препятствует проникновению посторонних в помещение.

Различают следующие модели:

Варианты дверных замков в зависимости от механизма секретки

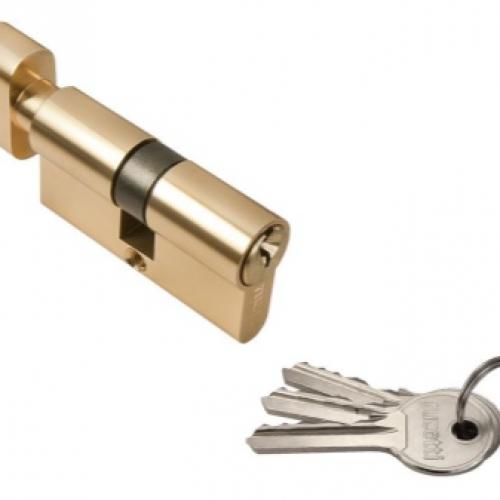

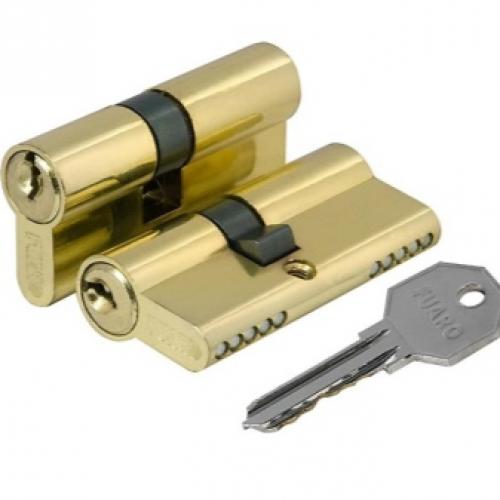

Цилиндровые. Это наиболее привычные изделия, секретная часть которых располагается в детали, похожей на цилиндр. Устройство так называемого английского замка следующее: внутри личинки располагаются штифты, которые блокируют механизм в закрытом положении. Ключ имеет насечки, которые сдвигают эти штифты согласно схеме и позволяют провернуть механизм.

Сувальдные. Эти изделия являются очень надежными. Схема сувальдного дверного замка заключается в наличии сувальд внутри механизма. Ключ имеет вид так называемой бабочки или солдатика и при проворачивании приподнимает их до заданного кодировкой уровня.

Дисковые. Это не самый надежный вариант, но тем не менее его можно использовать. Ключ имеет вид разрезанного пополам прута с несколькими насечками. Внутри замка этим ключом проворачиваются диски, образуя тоннель и освобождая механизм.

Ригельные. Устройство такого дверного замка оснащается защелкой с обратной стороны. Сегодня такие варианты используются редко ввиду своей ненадежности. Суть устройства состоит в наличии двух ригелей, которые оттягиваются специальным ключом или защелкой.

Крестовые . Самый слабый вид, ключ имеет крестообразную форму. Личинку можно вскрыть крестовой отверткой или любым другим подходящим предметом.

Как собрать дверной замок межкомнатной двери. Как снять и разобрать замок межкомнатной двери?

Дверной замок, на первый взгляд, не очень заметный аксессуар наших квартир, домов, офисов, гаражей и иных помещений. Вместе с тем именно замки являются важнейшей частью обеспечения нашей безопасности. В данной статье поговорим о том, как правильно снять и разобрать замок межкомнатной двери.

Классификация механизмов

Дверные замки для межкомнатных дверей можно классифицировать по нескольким признакам. По типу запирания бывают сувальдные и цилиндровые изделия, а по типу монтажа – врезные, накладные и навесные.

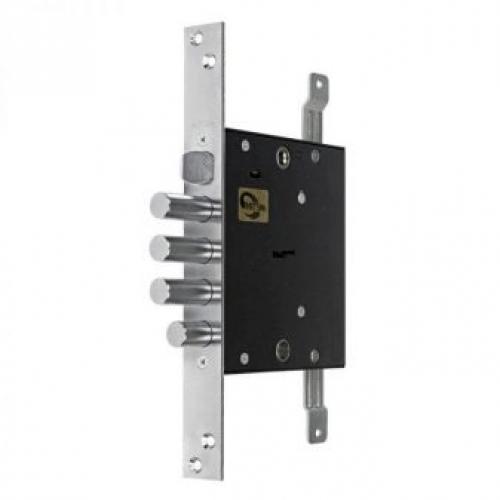

• Сувальдный замок представляет собой достаточно массивное устройство, отпирание и запирание которого производится сувальдами. Они, в свою очередь, толкают ригель. Данный тип замка устанавливается на межкомнатные двери редко, так как он имеет больший по сравнению с другими вес и размер. Но иногда бывает необходимость в установке рассматриваемого изделия, например, на дверь в кладовую либо для обеспечения надежной сохранности каких-либо предметов в ином помещении.

• Цилиндровый замок с основным механизмом действия на ригель или язычок имеет поворачивающийся цилиндр. Данный тип замка – самый подходящий для использования на межкомнатных дверях, так как имеет довольно простую конструкцию, малый размер и соответственно небольшой вес.

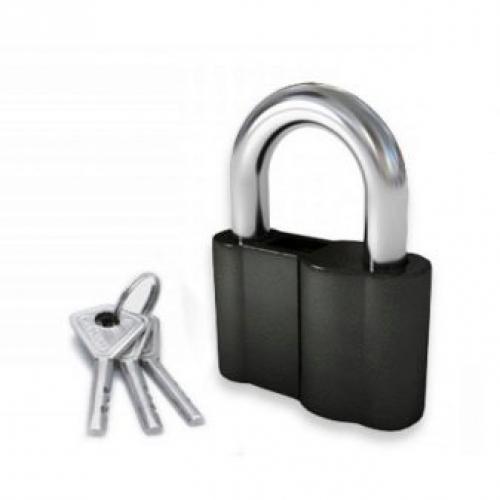

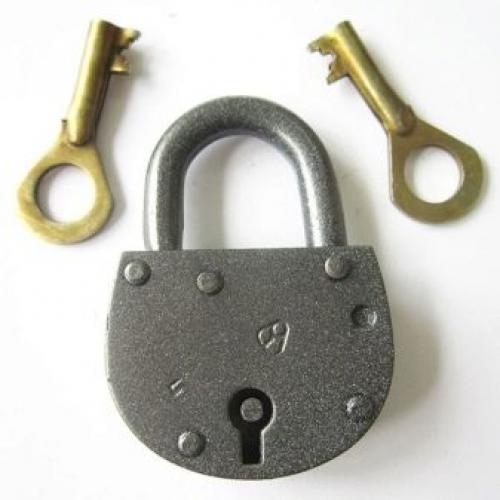

• Навесные варианты чаще всего используются на дверях подсобных помещений, гаражей, подвалов, погребов, так как данный тип изделий предполагает простоту установки при достаточной надежности. Вместе с тем эстетическая функция отсутствует полностью, поэтому на межкомнатные двери такие изделия устанавливаются очень редко.

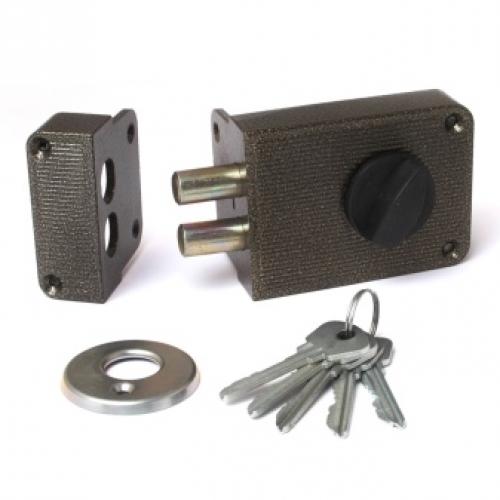

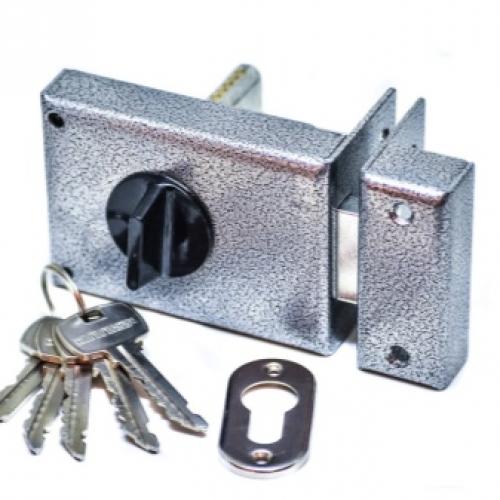

• Накладные замки также обладают свойством простоты установки и чаще всего используются на входных дверях, однако иногда встречаются и на межкомнатных.

• Врезной замок – самый распространенный тип изделия для межкомнатных дверей, так как обладает очень важными свойствами, такими как эстетичность, например. Его механизм скрыт внутри двери, имеется возможность установки ручек различных типов, размеров, цветов и т. д.

Демонтаж и разборка

Механизм снятия замка с межкомнатной двери рассмотрим на примере самого распространенного типа – врезного изделия. На подготовительном этапе важно приготовить соответствующий инструмент, который понадобится в процессе работы:

• отвертки с плоским и крестообразным концом (фигурные);
• молоток;
• гвоздь;
• пробой или иной металлический предмет с острым наконечником.

Вместо отверток возможно использование дрели-шуруповерта. Обязательным условием является доступ к двери с обеих сторон, то есть с разных помещений. Ригель должен находиться внутри изделия. В противном случае снять врезной замок не получится.

Перед непосредственным снятием врезного замка необходимо убрать имеющиеся ручки. В сувальдном замке ручки закреплены на механизме шплинтами. Для их снятия необходимо взять гвоздь или пробой и молотком выколотить с одной стороны двери шплинт на ручке и снять ее, после чего достать другую ручку из замка. В цилиндровом механизме соответствующими отвертками откручиваем накладки ручек дверей, которые, как правило, закреплены саморезами либо шурупами, далее снимаем ручки.

Также обязательно снять все накладки и пластины, которые закреплены саморезами к двери либо шурупами к замку. При этом чаще всего используется отвертка либо электроинструмент с насадками. Следующим этапом является откручивание шурупов и саморезов крепления непосредственно самого замка к двери.

Затем берем отвертку с плоским концом и, поддевая с торца двери, начинаем вытаскивание механизма из нее. При этом не следует прилагать больших усилий, так как можно повредить дверь, что повлечет за собой дополнительные работы по ее восстановлению либо замене.

Для разборки врезного замка важно подготовить место, где она будет осуществляться. Самое разумное – это использование письменного или кухонного стола. Стоит также подготовить хлопчатобумажную ткань, на которой будем производить разборку, отвертки с плоским и крестообразным концом.

• Раскладываем на плоской ровной поверхности ткань, на которую кладем механизм шурупами крепления вверх. Откручиваем отверткой шурупы, обычно их количество составляет от 4 до 6.
• Аккуратно, поддевая отверткой с плоским концом, снимаем верхнюю пластину. После ее снятия весь механизм замка виден. С учетом техники безопасности вынимаем находящуюся в замке пружину, при этом следим, чтобы она не вылетела из посадочного места, так как находится под напряжением (как правило, в сжатом состоянии и при выемке из посадочного места резко расправляется).
• Следующим этапом отсоединяем сувальды от ригеля и достаем их. Разборка окончена. Сборку осуществляем в обратной последовательности.

Устройство личинки дверного замка. Как работает цилиндровый механизм

Замки цилиндрового типа состоят из секретной и запорной части, то есть корпуса. От свойств последнего устойчивость к вскрытию интеллектуальными методами никак не зависит, к этим узлам предъявляются требования главным образом по надёжности, износостойкости и долговечности.

Определённые методы взлома в обход секретной части злоумышленниками практикуются редко по причине значительной шумности и продолжительности процесса. Однако владельцу запертого жилья предоставляется относительно простая возможность некриминального взлома двери в случае её блокировки.

Устройство цилиндрового механизма замка

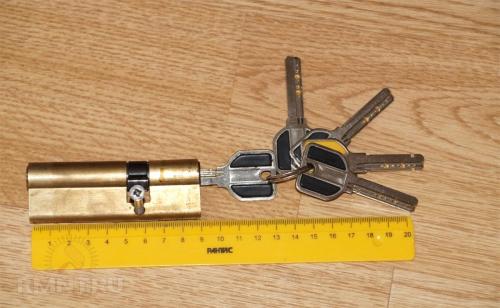

Секретная часть замка представлена цилиндровым механизмом или личинкой. Она состоит из двух частей — корпуса в виде цилиндровой втулки со стойкой и так называемого плага — внутренней свободно вращающейся сердцевины, механически связанной с приводным кулачком. Плаг и внутренняя поверхность втулки имеют посадочные места в виде сквозных и глухих отверстий. Внутри них располагаются пары из кодовых и упорных штифтов с пружинами, всё это вместе образует кодовый механизм замка.

При вставке ключа кодовые штифты упираются в углубления на его рабочей части, при этом упорные штифты располагаются своими краями точно на границе между плагом и корпусом, никак не мешая повороту механизма. От количества и конфигурации штифтов зависит класс секретности замка и максимально возможное количество кодовых комбинаций, в то время как прочностные свойства корпуса определяют устойчивость замка ко взлому силовыми методами.

Кроме штифтовых существуют также дисковые и реечные цилиндровые механизмы, название которых происходит от типа кодовых элементов. Несмотря на несколько иной принцип выстраивания кодовой комбинации, суть работы цилиндра от этого не меняется, а какими либо выдающимися качествами ни один тип замков похвастать не может, всё зависит от добротности конструкции и наличия дополнительных защит.

Схема дверного замка с ручкой. Замок с ручкой

Самый простой и распространенный вариант – замок с ручкой. Это может быть как простая защелка без блокировки, так и более сложный механизм, который предполагает использование ключа. Как же справиться с такой фурнитурой?

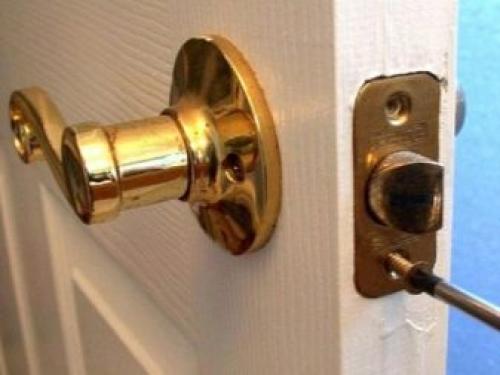

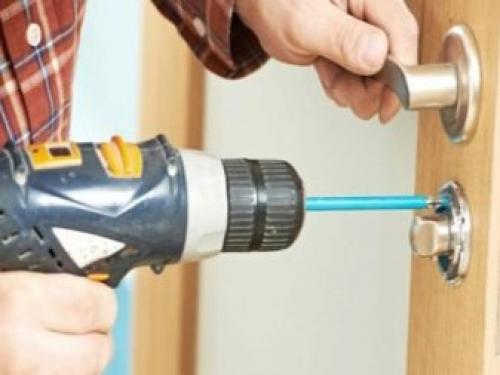

В первую очередь нужно позаботиться о снятии самой ручки. Для этого нужно открутить винт сбоку или снизу с помощью отвертки или шестигранного ключа. Для нобов используется специальный ключ для блокировки подпружиненного штифта. Затем снимите декоративную накладку и открутите крепежные винты. Снимите ручку вместе с осевой частью. Это откроет вам доступ к замковому механизму.

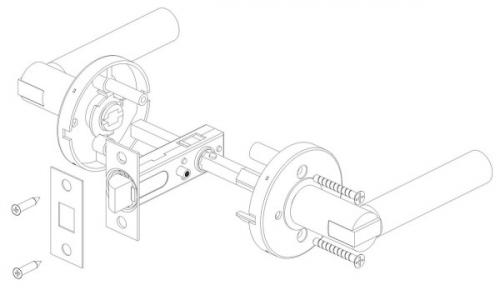

Схема устройства межкомнатного замка с ручкой

Для того чтобы разобрать сам замок необходимо в первую очередь открутить пластину с торцевой части. её могут удерживать 2-4 винта. После этого извлечь язычок со всеми остальными деталями не составит труда. Нужно просто подтолкнуть их вовнутрь и достать через отверстие в дверном полотне на том месте, где была установлена ручка.

Для замка-защелки существует несколько иной, но тем не менее во многом похожий принцип работы. Для того чтобы разобрать такой механизм, понадобится изначально снять ту часть, которая находится с фронтальной стороны двери.

Для этого со стороны заглушки открутите декоративный колпачок, зачастую он крепится на резьбе, но встречаются модели, которые фиксируются на защелке. После этого выкрутите открывшиеся вам винты и аккуратно снимите механизм, в том числе и с обратной стороны.

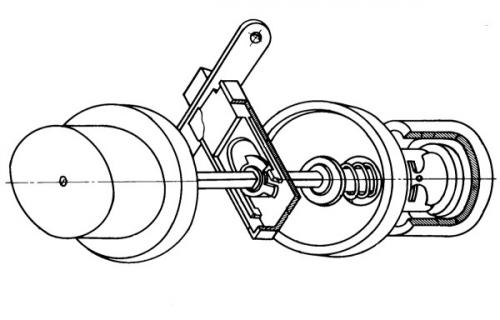

Схема устройства межкомнатной защелки

Для того чтобы достать замок открутите торцевую пластину и аккуратно протолкните внутреннюю его часть. Если защелка соединена с ручкой, вам нужно буде полностью разобрать и то, и другое, чтобы достать интересующую вас деталь.

Если планируется полная замена замка, не забудьте открутить и ответную пластину на дверной коробке.

Устройство замка межкомнатной двери. ВИДЫ ДВЕРНЫХ ЗАМКОВ С РУЧКАМИ

Все затворные конструкции с монтируемой ручкой распределяют на три основных категории:

• Врезные .
• Накладные.
• Навесные.

Каждый из видов замков востребован в своей определённой области применения. Врезные – это самые надежные запорные механизмы,которые обеспечивают безопасность и сохранность имущества, чаще всего устанавливаются на входные двери. Накладные запирающие устройства нашли свое применение на межкомнатных дверях, навесными – укомплектовуют заборы и калитки дачных участков.

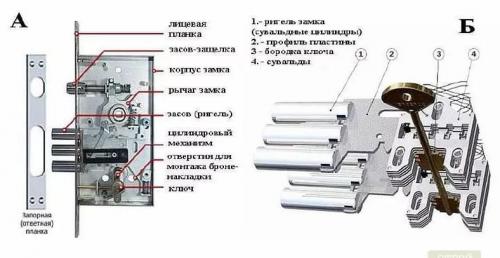

Фото 2 Схема устройства врезного замка.

При выборе такого механизма необходимо уделить особое внимание указанным параметрам:

• степень секретности;
• надежность механизма устройства;
• производитель.

При выборе запорного устройства с ручками, нужно знать, что их еще классифицируют в зависимости от предназначения дверного полотна.

• Замки, предназначенные для входной двери с ручкой. Такие механизмы могут иметь в комплекте одну из трех видов ручек: внутренние, наружные и двухсторонние. Они выполнены из прочного материала и обладают повышенными эксплуатационными характеристиками.
• Замки для межкомнатных дверных конструкций. В этой категории, ручка имеет более весомое значение нежели замок. Связано это с тем, что для межкомнатных дверей выбираются наиболее простые запорные механизмы. Самые востребованные варианты – это двусторонние ручки с защелкой или поворотным рычагом.
• Для уличных калиток. Такие замочные механизмы не идут в комплекте с ручками, т.к. замки данного типа находятся в экстремальных условиях постоянного температурного перепада, что не способна выдержать ни одна ручка.

Фото 3 Схема цилиндрового механизма с защелкой.

Для входных дверей самый распространенный вариант врезного механизма. После его монтажа, детали практически не визуализируются в закрытом положении, за исключением дверных ручек.

При монтаже такого рода запорного устройства, можно быть уверенным, что внешне дверь не будет испорчена лишними деталями, а сам механизм будет надежно защищать от взлома.

Как собрать дверной замок старого образца. Как разобрать дверной замок своими руками

Нередко при работе различных механизмов, в том числе и дверных замков, возникают проблемы, мешающие нормальной работе устройства. Большинство таких проблем решается без привлечения специалистов. Главное знать, как разобрать замок двери, чтобы устранить неисправность на начальной стадии.

Разобранный запорный механизм

Для чего требуется разборка дверного замка

Разборка замка двери может потребоваться для своевременного устранения мелких неисправностей, способных привести к замене всего механизма. К таким проблемам относятся:

• скопление пыли в замочной скважине. Большое количество пыли ускоряет процесс естественного износа основных деталей запорного механизма;
• отсутствие смазки. Когда в устройстве заканчивается смазка, ключ начинает плохо поворачиваться в замке, что может привести к механическим поломкам частей устройства;

Детали замка пришли в непригодность от пыли и отсутствия смазки

• в замок попал инородный предмет, мешающий нормальной работе входной двери;
• в замочной скважине сломался ключ, и вынуть его без разборки устройства не получается.

В дверном замке сломался ключ

Разборка межкомнатного замка возможна по аналогичным причинам. Список можно дополнить поломкой ручки-защелки.

Если вышеперечисленные проблемы не исправить при первичном обнаружении, то в ближайшее время потребуется замена механизма.

Подготовка к разборке замка

Как разобрать дверной замок? Перед тем, как приступать к разборке устройства, необходимо:

• подготовить инструменты. В большинстве случаев достаточно набора различных отверток. В некоторых ситуациях может потребоваться ключ от замка и шило;

Инструменты, необходимые для разборки запорного механизма

• снять устройство с двери. Особенно это касается накладных и врезных механизмов;
• приготовить средство для смазки. В качестве смазки можно использовать специальные составы, например, WD-40 или обычное подсолнечное масло;
• подготовить фотоаппарат.

Наиболее популярное средство для смазки замков

Если мастер, выполняющий работу по разборке замка, не является профессионалом, то специалисты рекомендуют все производимые действия фотографировать. Это поможет впоследствии правильно собрать замок.

Инструкция по разборке различных видов замков

Разборка сувальдного замка

Сувальдный замок может быть:

• врезным. Крепежные элементы располагаются на торцевой части двери;
• накладным. Фиксирующие болты устройства находятся непосредственно на корпусе замка.

И врезной, и накладной замок перед разборкой требуется снять. Если дверной замок с ручкой, то на первом этапе снимается именно она, а потом уже и сам механизм.

Чтобы разобрать замок первое, что надо сделать – открутить крышку замка. Разобранный врезной замок требуется внимательно осмотреть и выявить существующие проблемы. Далее необходимо снять сувальды. Главное – не запутаться в расположении металлических платин, так как неправильная сборка может привести к неработоспособности замка. Прежде чем приступать к снятию сувальд, их необходимо промаркировать. Сделать это можно несколькими способами:

1. сувальды замка могут быть пронумерованы производителем. В этом случае остается только зафиксировать порядок расположения пластин на листе бумаги;

Пластины, промаркированные в заводских условиях

1. сувальды можно пронумеровать самостоятельно, например, при помощи маркера. Такой способ не подходти при необходимости очистки механизма от пыли. Под воздействием очищающего раствора маркер может смыться;
2. на сувальды можно поставить клеймо специальным инструментом. Это самый надежный способ, позволяющий несколько раз собирать и разбирать устройство.

О разборке сувальдного замка можно посмотреть на

Сборка механизма происходит в обратной последовательности.

Разборка цилиндрового замка

Разборка цилиндрового замка заключается в снятии и разборке, как основного механизма.

Чтобы снять личинку дверного замка, надо:

• открутить фиксирующий болт, располагающийся с торцевой части замка;
• вынуть личину. Некоторые устройства оснащены секретным язычком, препятствующим извлечению сердцевины устройства. Чтобы снять личину, оснащенную секретной частью, необходимо в замок вставить ключ и повернуть его на 2º – 3º.

Элементы, фиксирующие цилиндр внутри замка

Теперь рассмотрим, как разобрать личинку замка. Для этого требуется:

• снять стопорные кольца, которые располагаются с двух сторон от сердцевины личинки;
• при помощи оригинального ключа аккуратно вынуть цилиндровые механизмы, и разборка личинки замка закончена.

Внутренние части цилиндра запорного механизма

Разборка личинки цилиндрового замка – это абсолютно не нужная процедура, так как исправить возникшие поломки самостоятельно без специальных знаний нельзя. Целесообразнее просто приобрести аналогичный механизм и вставить его вместо сломанной части.
