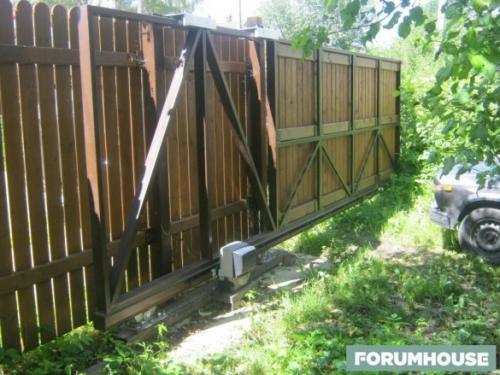

Участник FORUMHOUSE c ником dron3831 давно профессионально занимается установкой ворот. За годы работы он узнал несколько важных нюансов, неизвестных обычным самостройщикам. Весь этот бесценный опыт он использовал при строительстве своих ворот. Это основательный проект, и такое решение бюджетным никак не назовешь, но он выводит откатные ворота на новый уровень.

Сэкономить мастер позволил себе только на одном этапе работы: когда устанавливал столбы из профиля 100*100*3мм.

dron3831

Бурили ямы 1-1,5м глубиной, к концу столба приваривали 4 арматуры 12мм, сам столб опускался в яму сантиметров на 40, далее шла арматура. Это тот случай, когда можно экономить без ущерба. Заливали бетоном.

Для калитки он сварил раму из того же профиля 100*100*3 с двумя перемычками, выкопал яму 1*0,5*1,5м и забетонировал раму туда (перемычки оказались ниже уровня земли).

В дальнейшем это избавило нашего пользователя от «гуляния» столбов и проблем в работе накладного электромеханического замка.

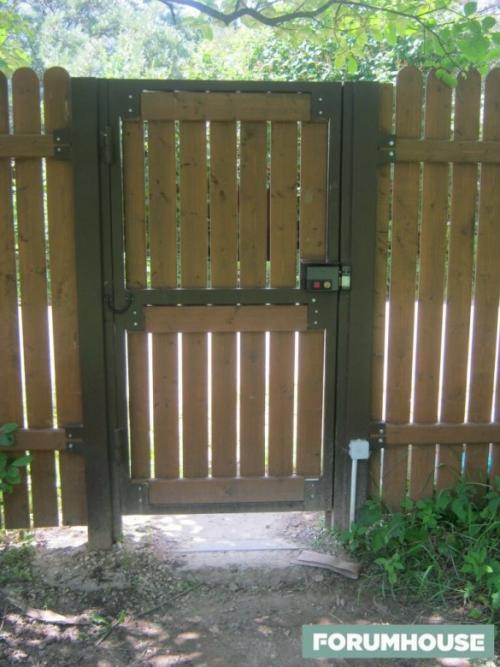

Калитка сварена из профиля 60*40. Можно было обойтись 30 мм, но на площадку 40 мм удобнее крепить гибкий переход для замка. Провод спрятан в центральный профиль, и заходит в замок через просверленное в его задней стенке отверстие. Над замком сделан козырек: это действительно необходимая вещь. В замке, в его нижней части, просверлены четыре отверстия – в них утекает дождевая вода.

Ворота, как забор и калитка, обшиты сосновой доской с закругленными гранями. Благодаря этому они выглядят солидно и красиво.

dron3831

Не экономьте на покрытии. У соседа покрасили дешёвкой, в один слой, уже облезает, хотя делал одновременно со мной.

Мастер предостерегает: зря все повсеместно дырявят профиль, чтобы прикрепить к нему доски. Это чудовищная ошибка! Вода будет попадать в профиль, саморезы начнут ржаветь и рваться из-за набухшего дерева.

Правильное решение – пластины, на которые с помощью глухарей крепятся прожилины, а уже к ним прибиваются доски обивки. И всегда следует выбирать витые оцинкованные гвозди – они немного дороже обычных, но от них не будет подтеков.

Ворота оснащены итальянской откатной системой, использована стандартная балка 6 метров, длина проема – 4 метра.

dron3831

Не экономьте на размере «хвоста», хоть по расчётам и получается иногда 30-40% от проёма, делайте не меньше 50%. Чем больше, тем легче кататься воротам. Зимой это особенно проявится.

Также мастер настоятельно не советует экономить на фундаменте: это самая плохая экономия, которую только можно придумать. Он заливал монолит 2,3*0,6*1,5м.

У этих ворот нестандартная рама: все делают профиль 60*40, а здесь, чтобы спрятать доски в раму, пришлось делать 80*40.

На столбах установлены две платы с роликами – это тоже необычно. Но если есть возможность, лучше делать две, так ворота меньше будут раскачиваться.

Слабое место откатных ворот – промежуток между рамой и балкой. В этой щели время собирается вода и она всегда ржавеет. Поэтому так редко можно встретить откатные ворота без ржавых потеков. Как решить проблему: заделать эту щель герметиком перед покраской.

Еще один момент, которым многие пренебрегают: дальний конец балки должен быть закрыт, например, приваренной пластиной. Так зимой балка не наберет снега, а летом – мусора и пыли. Все это – в копилку безупречной работы откатных ворот.

Последний воротный лайфхак, которым делится наш пользователь: защита кабеля водопроводными металлопластиковыми трубами. Это дешево и несложно, но эффективно защищает проводку от повреждения.

Источник: https://dizajn-interera.ru-land.com/novosti/primery-vorot-otkatnyh-ustroystvo-otkatnyh-vorot

Простые откатные ворота. Устройство откатных ворот

Откатные ворота могут быть двух видов – роликовые и рельсовые. Первый тип конструкции подразумевает использование роликовых опор и довольно прост в изготовлении. Рельсовые ворота на сегодняшний день считаются устаревшими и используются редко.

Откатные ворота могут использоваться как для приватных так и для общественных участков

Откатные ворота могут использоваться как для приватных так и для общественных участков

В интернете можно найти большое количество статей о том, как сделать своими руками откатные ворота. Для этого понадобятся минимальные навыки в сфере строительства, некоторое количество специализированных инструментов и терпение. Для начала нужно знать, что любые роликовые откатные ворота состоят из следующих элементов:

• опора или тележка – на две опоры устанавливается консольная часть;
• направляющая балка – принимает на себя нагрузку веса ворот;
• нижний ловитель – принимает нагрузку опорного ролика при закрытых воротах;
• верхний ловитель – снижает уровень парусности конструкции;
• съемный ролик – является опорой для края ворот в то время, когда они закрыты;
• верхний фиксатор или кронштейн – не дает створке уходить вбок;

Начинать установку ворот нужно с возведения фундамента, который будет принимать на себя основную нагрузку конструкции. Сверху на нее устанавливаются опоры, по которым перемещается направляющая балка, последняя приваривается непосредственно к створкам.

Откатные ворота могут приводиться в движение вручную или при помощи электродвигателя. Оба типа конструкции подразумевают одинаковую схему монтажа.

Полезный совет! Выбирая материал для створок, учитывайте, что он должен быть достаточно жестким и прочным, так как вся конструкция подвержена воздействию ветра. Кроме того, полотно не должно прогибаться под собственным весом.

Как выбрать ролики для откатных ворот и другие комплектующие

На современном рынке существует огромное количество запчастей, из которых можно собрать сдвижные ворота своими руками. Основные критерии выбора – это ширина проема, высота створок и общий вес конструкции. Также подобрать комплектующие детали можно с помощью специальных программ на сайтах компаний-производителей.

Правильный выбор хороших комплектующих обеспечит надежность конструкции

Правильный выбор хороших комплектующих обеспечит надежность конструкции

Особое внимание стоит уделить воротам , ширина проема которых превышает 5 м. В этом случае нагрузка будет больше, чем 600 кг, а для этого нужен особый набор комплектующих для повышенных нагрузок.

Если вы решили собрать по видео откатные ворота своими руками, то вам нужны качественные комплектующие. Сначала по чертежам, фото и видео откатных ворот со средней балкой своими руками необходимо рассчитать максимальную нагрузку и другие параметры, а потом подирать наборы запчастей от нужного вам производителя. Ниже вы можете ознакомиться с параметрами наборов для монтажа разных фирм:

Полезный совет! При выборе комплектующих, обратитесь с готовыми расчетами и чертежом к опытному специалисту. Так вы не только сэкономите свое время, но и приобретете лучший вариант запчастей.

Откатные ворота с калиткой чертежи. Как сделать откатные ворота своими руками

Что потребуется для изготовления ворот своими руками?

1. Сварочный аппарат, бытовой трансформаторный подойдет вполне. Сварочный ток должен быть не ниже 130 А. Следите за тем, что бы аппарат не перегревался при работе. Желательно, конечно, иметь сварочник инверторный, но он стоит намного дороже. Аппарат должен иметь рукава и маску.

2. Электроды. Пачки 3х мм универсальных электродов хватит на изготовление ворот с калиткой.
3. Болгарка или отрезная машинка, любого типоразмера.

4. Отрезные круги на маленькую болгарку (125мм) потребуется около 7 + 2-3 зачистных.

5. Молоток.

6. Уровень.

7. Шуруповерт с насадками под крепление профлиста(либо заклепочник).

8. Саморезы(либо заклепки) – 200 шт.

9. Комплект фурнитуры для откатных ворот.

10. Профнастил около 10 м.кв.

11. Труба 60*40 - 20 м.

12. Труба 40*20 - 20 м.

13. Труба 60*60 - 7 м.

14. Швеллер 16 – 20 см, его длинна должна быть равна половине ширины проема(если проем 3,6 метра – длинна швеллера 1,8 м).

15. Арматура сечением 10 – 14 мм.

16. Краска - 1 банка.

17. Грунтовка – 1 банка.

18. Растворитель - 1 банка.

19. Герметик.

20. Автомобильный противокоррозионный грунт - 1 баллончик.

Источник: https://avtomatika-dlya-otkatnyh-vorot.aystroika.info/novosti/otkatnye-vorota-svoimi-rukami-materialy-i-komplektuyushchie-kak-sdelat-konsolnye-otkatnye

Откатные ворота чертеж фундамента. Первый этап: чертеж конструкции и подготовка места

Опытный строитель справится с такой работой и без схемы, а вот новичку она необходима, чтобы детально подготовиться к бетонированию. Стандартная схема включает арматурный каркас, швеллер и автоматику для ворот. Найти соответствующий чертеж не сложно, но главное – точно в нем разобраться. Одна упущенная деталь может привести к оседанию конструкции и постепенному разрушению бетона.

Итак, схема подготовки фундамента для откатных ворот подразумевает:

• расчистку места для фундамента;
• чертеж конструкции;
• рытье траншеи;
• сваривание каркаса.

С расчисткой места все понятно – для движения створки требуется свободное место вдоль ограждения изнутри участка. Ворота откатываются либо вправо, либо влево от проема, поэтому со стороны отката не должны расти деревья, кусты или быть еще что-то, мешающее ходу полотна ворот. Грунт должен быть ровный, очищенный от всего лишнего.

С чертежом конструкции нужно разобраться детальнее, чтобы понимать предназначение каждого элемента. Исходя из параметров створки. Высчитывают необходимые размеры фундамента. Чем больший вес у полотна ворот, тем глубже бетонируется фундамент, чтобы при движении ворота не расшатывали его. Минимальная глубина траншеи составляет 1,2 м, чаще всего делают 1,5 или 1,8 м. При ширине 50-60 см, длина фундамента должна составлять половину длины створки, а располагаться он должен вплотную к несущему столбу.

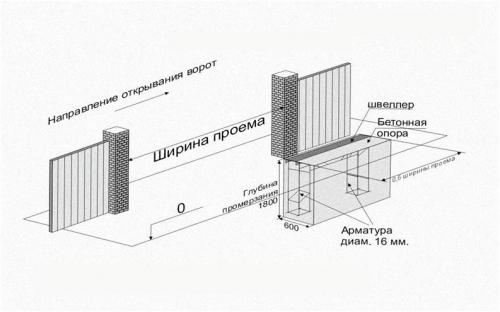

Стандартная схема фундамента под ворота

Край фундамента делают вровень со столбом, он не должен выступать в проем ворот. Для прочности фундамент армируют металлической П-образной решеткой, для которой используют арматуру сечением 16 мм. Сверху на решетку приваривают швеллер 200 мм, потом к нему будет крепиться консоль фурнитуры. И решетка, и швеллер выполняют важные функции, поэтому их использование при бетонировании является обязательным. Это обеспечит надежную эксплуатацию на очень длительный период. Теперь, когда откатные ворота схема фундамента детально изучены, можно рыть траншею.

Калькулятор откатных ворот

Калькулятор стоимости откатных ворот предназначается для расчета стоимости ворот и помощи с подбором размеров ворот, типа и цвета заполнения и содержит следующие ограничения:

• Стоимость изделия формируется на основе розничных цен, которые действуют в вашем регионе и не является окончательной.
• На окончательную стоимость изделия влияют: размеры, материал и цвет заполнения, дополнительные опции.
• В расчете калькулятора не учитывается стоимость доставки и установки на объекте заказчика, которые оговариваются отдельно.
• Окончательный расчет стоимости выполняет официальный партнер после выезда замерщика на объект для выяснения особенностей участка и пожеланий заказчика.
• При выборе автоматического управления учитывается стоимость только электропривода без учета дополнительных аксессуаров безопасности.

Автоматика для откатных ворот

Комплект автоматики для ворот включает электропривод, 2 пульта ДУ, ключи разблокировки специальное монтажное основание и полный монтажный комплект. Каждый комплект комплектуется руководством по монтажу и эксплуатации на русском языке. Стоимость других элементов управления и аксессуаров (фотоэлементы, сигнальная лампа) запрашивайте дополнительно.

Нужна консультация?

Наши консультанты помогут с выбором и назовут точную стоимость. Звоните:

+7 (863) 320-05-80

Вызвать замерщика

Мы сделаем все необходимые замеры и поможем определиться с механизмом и материалами

Спасибо за вашу заявку

Мы свяжемся с вами в ближайшее время.

Самодельные откатные ворота чертежи. Чертежи откатных ворот - бесплатно

Откатные ворота своими руками - чертежи, схемы, подробности установки и конструкции. Мы сделали для Вас 100% бесплатные чертежи силовой рамы откатных ворот.
Вам не нужно более рыскать по интернету в поисках толковых чертежей, натыкаясь на древние рисунки лишенные практического смысла, не нужно давать свой Вайбер или иной мессенджер, чтобы потом вам месяцами названивали менеджеры-сектанты. Не нужно покупать комплектующие втридорога на фирмах обещающих "бесплатный" чертеж при покупке их товара итд.

Мы постарались создать базу чертежей откатных ворот, чтобы каждый пользователь решивший сделать откатные ворота своими руками легко нашел для себя полезную информацию. Общую теорию об устройстве откатных ворот можете почерпнуть в статье схема откатных ворот . Смотреть чертежи лучше на планшете с большой диагональю, стационарном компьютере или распечатать.

Пару слов как пользоваться базой. Допустим у вас классический проём шириной 4 м. Находите чертеж в диапазон, которого попадает ваш проем и смело делаете по нему ворота. Дело в том, что откатные ворота должны перекрывать проем в каждую сторону на 100-200мм. Во-первых закрываются щели, во-вторых такое перекрытие необходимо для правильной фиксации ворот уловителями и верхним ограничителем. На чертежах прекрытие проёма створкой обозначено - D, его много не бывает, бывает только мало. В этом еще одно важное преимущество откатных ворот - сложнее "накосячить"
То есть для проема 3.9м и 4.1м створка будет одинаковой, разниться будет лишь параметр D, 200мм и 100 мм соответственно, что в пределах нормы. Для искомого проема 4м прекрытие составит 150мм в каждую сторону, что есть великолепно.
Если ваш проём, допустим, 4.15м, то делаете либо как 4.1 или как 4.2 все равно получится правильно.

Касательно высоты ворот. В базе представлены чертежи для проёма высотой 2м от уровня чистого пола, ежели у вас больше или меньше 2м, то добавите или отнимите от высот каркаса желаемое расстояние и все.
Пример: допустим, высота ваших ворот от нуля (на чертежах - Н) не 2м, а 2,5м.
Прибавляем ко всем высотам 500мм. и получаем: Н=2500мм, Н2=2430мм, Н1=2370, h3=2310мм, h4=2230мм. Все.
Тоже самое с направлением открытия - в базе представлены ворота с открытием влево, если смотреть со двора, с правым открытием все будет зеркально наоборот без изменений конструкции.

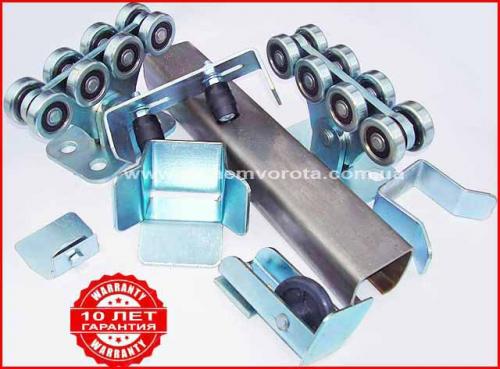

Рекомендованная фурнитура для откатных ворот шириной 3-5.4м - SP PREMIER STANDART-500. Ваши ворота будут ездить легко, плавно и бесшумно. Вот так как на
На фурнитуре другого производителя такого плавного и тихого хода ворот может не получиться.

Как говорится, почувствуйте разницу. Ворота на фурнитуре одного широко рекламируемого в интернете бренда:

БЕСПЛАТНЫЕ ЧЕРТЕЖИ ОТКАТНЫХ ВОРОТ:
Чертеж откатных ворот с проёмом 3,0-3,2м (кликните чтобы увеличить)

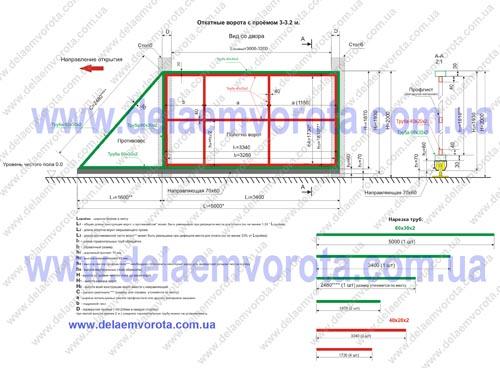

Чертеж откатных ворот с проёмом 3,3-3,5м (кликните чтобы увеличить)

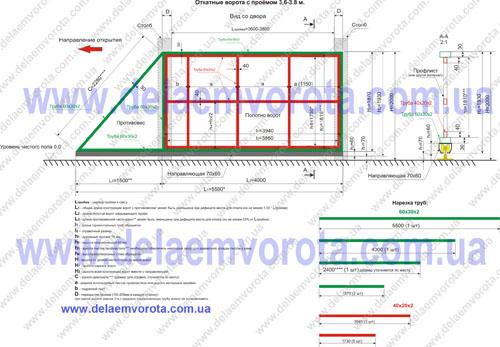

Чертеж откатных ворот с проёмом 3,6-3,8м (кликните чтобы увеличить)

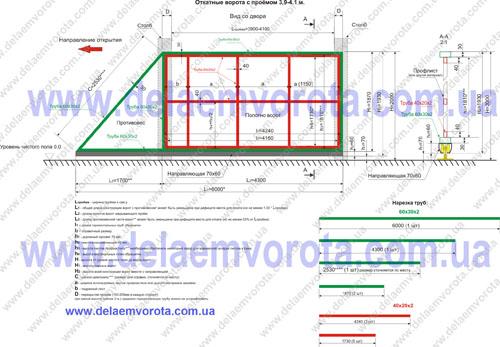

Чертеж откатных ворот с проёмом 3,9-4,1м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 4,2-4,4м (кликните чтобы увеличить)

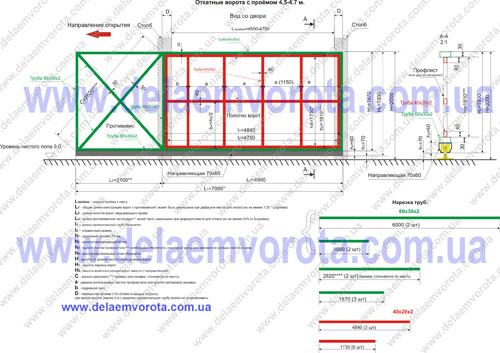

Чертеж откатных ворот с проёмом 4,5-4,7м (кликните чтобы увеличить)

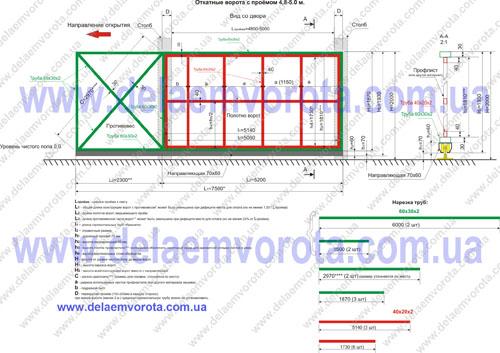

Чертеж откатных ворот с проёмом 4,8-5,0м (кликните чтобы увеличить)

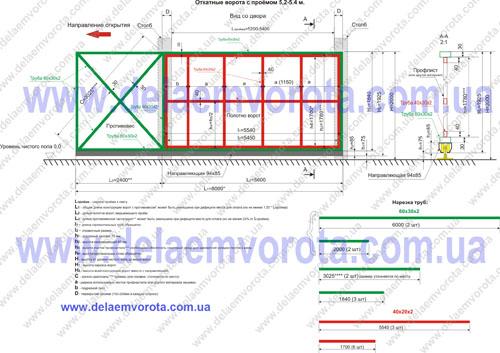

Чертеж откатных ворот с проёмом 5,2-5,4м (кликните чтобы увеличить)

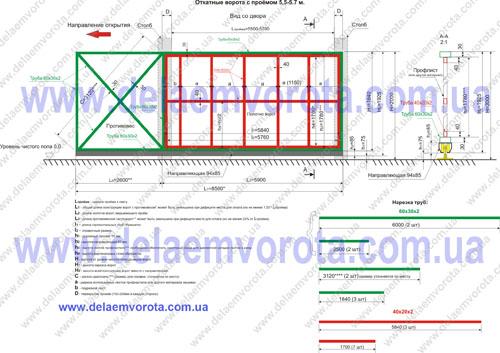

Чертеж откатных ворот с проёмом 5,5-5,7м (кликните чтобы увеличить)

Обратите внимание начиная с этого размера ворот и далее используется большая направляющая 94х85х5. Рекомендованная фурнитура для ворот шириной 5,4-10м - STRONG-800 или Roll Grand #1 до 800 кг.

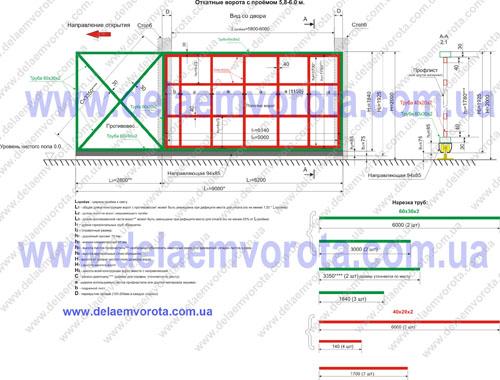

Чертеж откатных ворот с проёмом 5,8-6,0м (кликните чтобы увеличить)

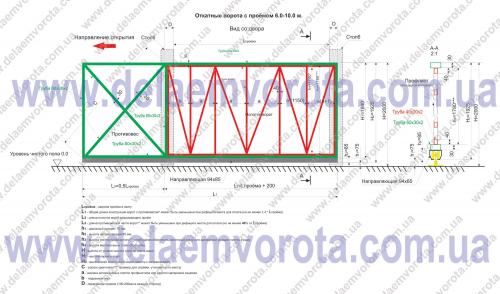

Чертеж откатных ворот с проёмом 6,0-10,0м

Для таких ворот также применяются комплекты фурнитуры на 800 кг с направляющей 94х85 и толщина стенки 5мм. Рекомендуем SP RPEMIER STRONG-800 .
Технология и методика остаются прежние. Длину конструкции ворот вычисляем по формуле: Lпроёма*1,5+200мм. Где Lпроёма - ширина проёма в свету, длина противовеса 0,5 от Lпроёма, 200мм - перекрытие проёма полотном по 100мм каждую сторону. Для таких больших ворот противовесную часть крайне желательно делать равной половине проёма. Обязательны диагонали, чтобы створка представляла собой несущую ферму. Приветствуется уменьшение парусности. Также, крайне желателен второй верхний ограничитель с 4-мя роликами, один ставим в начале противовеса, второй - в конце. Вот собственно и все ньюансы.

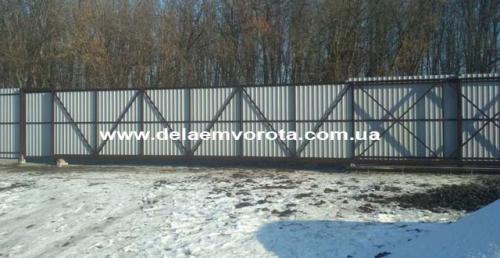

На практике это выглядит так:

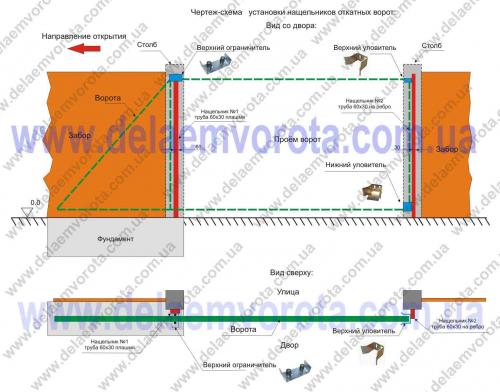

Чертеж-схема установки нащельников откатных ворот:

Остались вопросы? Звоните, и наши менеджеры с удовольствием проконсультируют Вас по всем вопросам! Звоните или закажите консультацию.

Откатные ворота, размеры. Актуальные размеры откатных ворот

Откатные ворота с каждым годом набирают популярность. Они обладают целым рядом преимуществ, из которых можно выделить удобство эксплуатации, функциональность, безопасность и возможность сделать конструкцию любого размера. Еще на этапе проектирования важно выбрать правильные размеры откатных ворот. Они должны быть оптимальными, позволяющими удобно заезжать в гараж или на какую-либо территорию определенному транспортному средству. Как грамотно выбрать размеры для ворот, вы узнаете из данного материала.

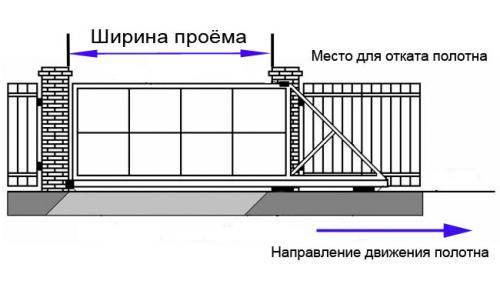

Схема откатных ворот

Факторы, влияющие на габариты конструкции

Чтобы откатная конструкция функционировала без нареканий, следует отнестись к выбору ее размеров с максимальной ответственностью. Конечно, можно приобрести уже готовые ворота, имеющие стандартные размеры. Производители изготавливают их в расчете на то, что ограждение будет устанавливаться в зависимости от имеющейся откатной конструкции. Но так бывает не всегда. Зачастую приходится заказывать изделие определенных габаритов.

На ширину ворот оказывают влияние такие факторы:

• Угол заезда на территорию или в гараж. Чем уже улица, примыкающая к участку, тем труднее будет на него заехать и выехать с него. В этом случае ширину желательно увеличить.
• Ширина транспортного средства. Чем она больше, тем проем делается шире.
• Наличие свободного пространства сбоку проема. Створка должна умещаться сбоку ворот вместе с противовесом.

На высоту откатных ворот влияют:

• Высота автомобиля. Чем он выше, тем высота проема должна быть больше.
• Расчет на перспективу. Возможно, в будущем, придется эксплуатировать более высокий автомобиль. Поэтому лучше сделать запас по высоте.

Стандартные размеры откатных ворот по высоте составляют 2 м. Этого вполне достаточно для заезда большинства автомобилей.

Габариты проема ворот

Считается, что средняя ширина автомобиля составляет 2 м. К этому значению следует добавить 50 см для обеспечения свободного проезда и еще 50 см для комфортного выхода из автомобиля. В нашем случае получается: 200 см + 50 см + 50 см = 300 см. Для легкового автомобиля оптимальные габариты проема составляют: ширина 3 м и высота 2 м. Для микроавтобуса или минивэна габариты проезда лучше увеличить. А вот если планируется установка в гараж с откатными воротами двух автомобилей, то габариты следует увеличить вдвое.

Определяем размер створки

Мы разобрали, как высчитать необходимый. А теперь нужно определить необходимый размер самой створки. На этот показатель влияют следующие значения:

1. Ширина створки напрямую зависит от ширины заезда. Например, если ширина заезда составляет 400 см, то створка должна иметь ширину 420 см. Добавленные 20 см необходимы, чтобы перекрывались просветы по обеим сторонам проема. Причем, размер 20 см считается постоянным для любой ширины створки.
2. Ширина откатной конструкции напрямую зависит от ширины проема. Она должна в 1,5 раза ее превышать. Дело в том, что удерживающие створку роликовые опоры располагаются в стороне от проема. Увеличенная длина створки позволяет создавать противовес, в результате чего образуется консоль, а створка движется без контакта с поверхностью грунта. Так, при ширине проема 4 м, габариты откатных ворот должны составлять:

• Длина направляющей балки — 6 м.
• Полотно створки — 4 м +20 см +20 см = 440 см.
