Сборка каркаса под гипсокартон. Монтаж потолочного каркаса

Сборка каркаса под гипсокартон. Монтаж потолочного каркаса

• Сначала определяется расстояние, на которое опустится новый потолок. Здесь следует помнить, что если будут монтироваться точечные светильники, то необходимо знать их высоту – одним достаточно 5-8 см межпотолочного пространства, другим – 12-15 см.
• Далее на стене находится точка, от нее и будет выполняться вся разметка. При помощи лазерного уровня определяется горизонтальная линия, которую можно провести карандашом или воспользоваться отбивочным шнуром.

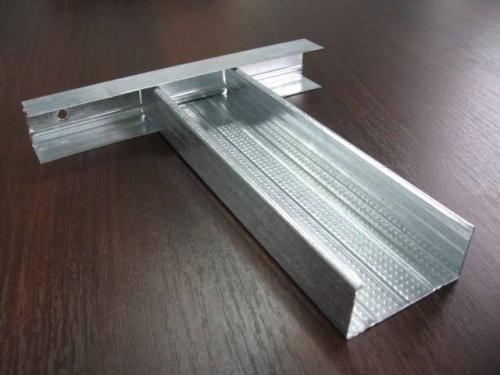

• Рулеткой отмерить нужную длину профиля и отрезать, воспользовавшись обычными ножницами по металлу. При необходимости они легко стыкуются, вставляясь один в другой, в этом случае нахлест должен составлять не менее 3 см и эта точка обязательно фиксируется метизом.

• По линиям на стенах монтируется ПНП, некоторые модели уже имеют рабочие отверстия, если нет, тогда они просверливаются с шагом 50 см перфоратором или дрелью в зависимости от основания, к которому крепятся данные профили.
• Далее осуществляется разметка для потолочных профилей. От стены отступить примерно 60 см (так как стены не всегда отличаются идеальными размерами), и уровнем проверить точность нахождения рисок. Отметки должны быть видны на стенах. Профилем, здесь он послужит в качестве линейки, соединить черточки на противоположных стенах, полученная линия станет «точкой» отсчета. От нее параллельно, каждые 60 см проводятся линии по всему потолку.
• Таким же образом произвести разлиновку и по длине комнаты, в итоге почти все ячейки получатся с размерами 60х60 см. Размеры ячеек у стен будут иметь другие параметры.
• Прямые подвесы фиксируются дюбелями (саморезами) с шагом 60-70 см, центр основания должен находиться точно по размеченной линии. В местах, где будут устанавливаться какие-либо приборы или оборудование (вентилятор, светильник, кондиционер), рекомендуется дополнительно установить траверсы.

Каркас для гипсокартона потолок. Уро. Как сделать каркас для гипсокартона на потолке

В этой статье мы узнаем, как сделать каркас для гипсокартона на потолке. На прошлом занятии мы сделали разметку под направляющие профили 27х28 и под прямые подвесы П-образной формы. Теперь по начерченным линиям приступаем за дело.

Как сделать каркас для гипсокартона на потолке своими руками

Каркас для гипсокартона на потолке будем монтировать в 4 этапа.

Крепление профиля 27х28 по периметру помещения

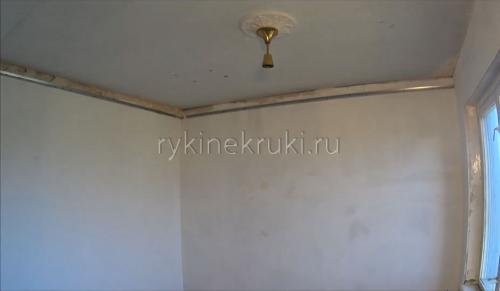

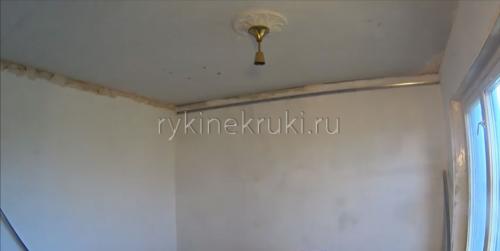

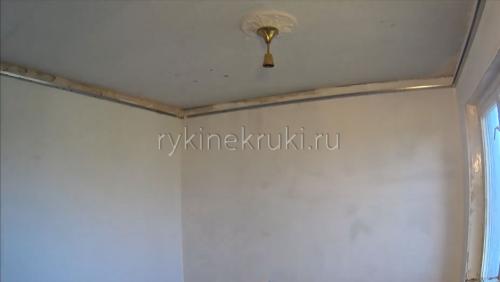

Первым этапом будет монтаж профиля 27х28 по периметру помещения. Если стены в помещении бетонные, то для работы понадобится перфоратор . Если стены из гипсокартона, то нужна будет обычная дрель для рассверливания отверстий и специальные дюбели для гипсокартона . Далее, с помощью шуруповерта и саморезов профиль крепится к стене:

Крепление прямых подвесов П-образной формы

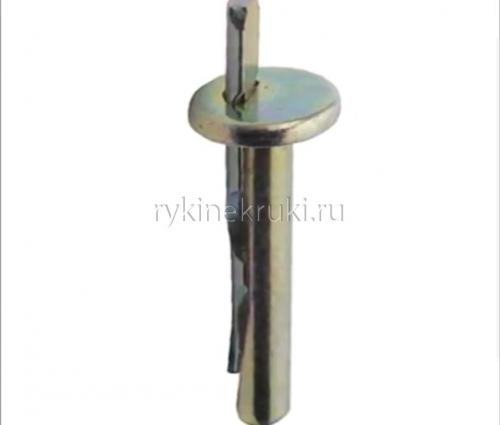

Когда профили 27х28 закреплены, переходим ко второму этапу. Будем крепить прямые подвесы П-образной формы ("крокодилы") на потолок в местах перекрестий нашей разметки. Для этого мы будем использовать не дюбель гвоздь, а вот такой металлический анкер клин:

Такой крепеж очень надежен и соответствует правилам пожарной безопасности, так как нет пластиковых элементов, которые подвержены горению. Далеко не многие начинающие строители работали с анкер клиньями, поэтому специально для Вас отдельное

Установка профиля 60х27

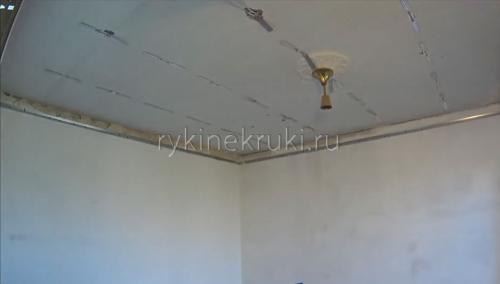

Третий этап. После того как прямые подвесы закреплены:

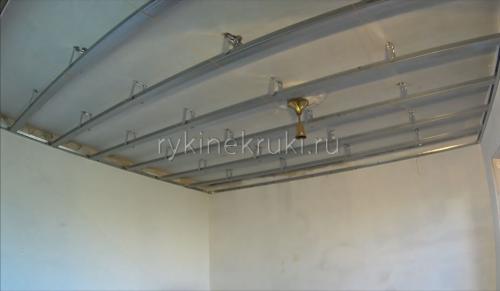

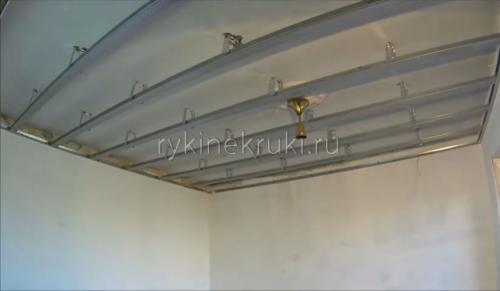

нужно вырезать по длине профиль 60х27 и вставить в направляющие через 40 см. Это как раз тот профиль, к которому непосредственно будет крепиться гипсокартон. Нарезать профиль необходимой длины можно либо ножовкой, либо ножницами по металлу. На рисунке мы видим, как профиль 60х27 установлен в направляющие 27х28 и крокодилы уже приняли П-образную форму, готовые к фиксированию профилей 60х27 в требуемых местах:

Крепление профиля 60х27 по нитке

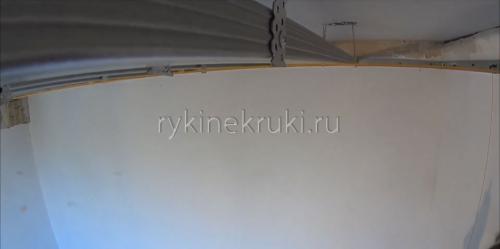

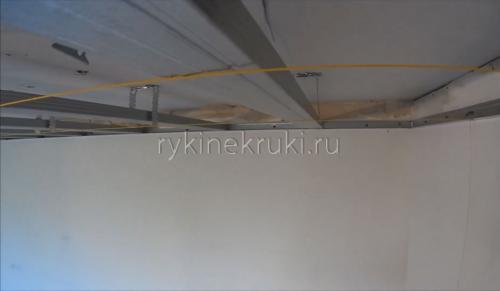

Итак, четвертый заключительный этап. Необходимо натянуть нитку поперек профилей примерно вдоль линии подвесов в четыре ряда:

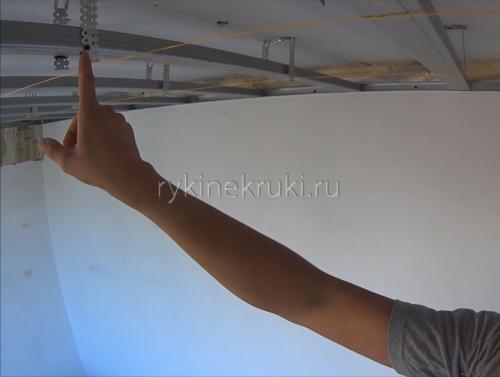

Далее нужно, начиная со второго профиля, приподнять все последующие от него профили немного вверх при помощи саморезов, просто вставляя саморезы с двух сторон в отверстия подвеса:

Это делается для того, чтобы профили не оттягивали нитку, то есть чтобы не нарушалась ровная плоскость. А самый первый профиль мы не приподнимаем над ниткой, этот профиль мы сейчас будем выставлять.

Итак, все профили кроме первого приподняты над ниткой.

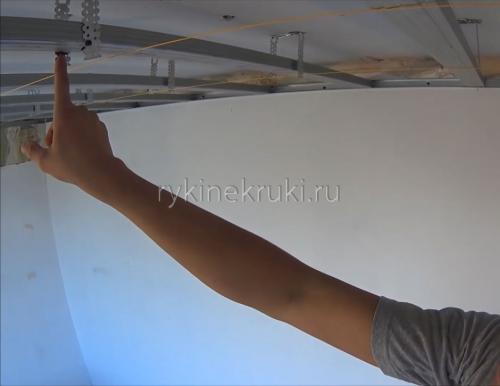

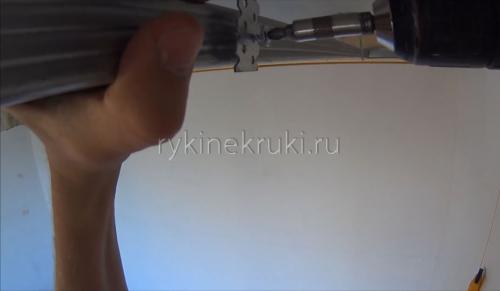

Берем наш этот первый профиль, который мы не приподнимали над ниткой и держим его одной рукой таким образом, чтобы между ниткой и ним было как можно меньше зазора (буквально полмиллиметра). Когда профиль стоит как нужно, второй рукой при помощи монтажек (шурупы с пресс шайбой) и шуруповерта начинаем закреплять профиль к крокодилу:

Проделываем то же самое с другой стороны подвеса и профиля. И вот таким образом, проходим первый профиль и соответственно первый ряд подвесов, а затем все последующие.

Обращаем внимание, что если П-образный подвес после прикручивания выходит за плоскость профиля, загибаем его руками или при помощи плоскогубцев вовнутрь, чтобы он не препятствовал в дальнейшем креплению гипсокартона к профилю:

Итак, каркас выставлен, снимаем нитку. Далее можно приступать к креплению ГКЛ.

В этом уроке мы узнали, как можно самому сделать каркас для гипсокартона на потолке.

Каркас для гипсокартона из дерева. Деревянный каркас под гипсокартон —, какой брус выбрать и как крепить

Облицовка стен гипсокартоном предусматривает устройствоили деревянных брусьев. Преимущественно используется обрешетка из металла, она долговечнее и практичнее.

В помещениях с нормальным и сухим температурно-влажностным режимом для устройства каркаса допустимо применение деревянных брусков, влажностью 12%, пропитанных антисептическим и антипиреновым составами. В местах с повышенной влажностью, а также там, где требуется повышение огнестойкости конструкций используется только металлический каркас.

Какой нужен брус

Для устройства деревянных каркасов выбирают брус сечением 50х30 и 60х40 мм (потолки), 40х25 (стены). Основные требования к материалу: влажность – не более 12%, отсутствие трещин и прочих дефектов. Распространенная природа дерева – сосна.

Какой нужен крепеж и способы соединения

Соединение деталей каркаса, их крепление на стене и потолке выполняют дюбель-гвоздями . В бетонных поверхностях предварительно делают отверстия перфоратором со сверлом, диаметр которого соответствует диаметру дюбеля.

К дополнительным элементам крепежа можно отнести металлические уголки . Ими стыкуют вертикальные стойки с горизонтальными. Крепление направляющих деревянных брусьев ведут с шагом 40-60 см (расстояние между ближайшими стойками).

Соединение элементов деревянного каркаса друг с другом выполняют саморезами под углом или металлическими перфорированными уголками. Монтаж брусьев на стене делают с отступом от нее, используя потолочные и напольные стартовые профили или без отступа, когда стартовые бруски не нужны, а вертикальные стойки крепят сразу на стену. Если она кривая, делают ее выравнивание спецсоставами или путем подкладывания в нужных местах деревянных прокладок.

Требования к материалам и правила работы

В своде правил по проектированию и строительству есть основные требования, которые нужно соблюдать для создания прочного каркаса и последующего размещения листов. Вот основные из них:

1. Все изделия и материалы должны иметь гигиеническое заключение и пожарные сертификаты;
2. В пространстве между каркасом и черновым основанием, там где того требуют условия эксплуатации, необходимо размещать тепло-, звуко-, огнеизоляционный материал;
3. Водопоглощение водостойких и водоогнестойких листов гипсокартона должно быть не более 10%;
4. Листы ГКЛВО (влагоогнестойкие) применяются в помещениях с влажностью воздуха не более 90%, температурой, не превышающей 30С. При их использовании для обработки поверхности используются водостойкие грунтовки, шпаклевки, краски;
5. Для крепления листов ГКЛ толщиной не более 15 мм на деревянный каркас используются шурупы TN35, толщиной до 24 мм – TN45;
6. При продольном размещении листов шаг их крепления делают не больше 60 см, при поперечном – не более 1.25 м;
7. Для улучшения звукоизоляционных свойств конструкции между направляющими брусьями, потолком и полом прокладывается уплотнительная лента;
8. Фиксация листов к каркасу осуществляется саморезами с шагом 25 см, (вразбежку) с отступом от краев – 10 мм (край с картоном), 15 мм – (обрезанный край);
9. Стыки листов при их вертикальном расположении должны приходиться на центр стоек, при горизонтальном – на дополнительные бруски, размещенные между вертикальными стойками;
10. Шаг несущих брусьев на потолке – 50 см при поперечном расположении ГКЛ, 40 см – при вертикальном;
11. Шаг крепления ГКЛ на потолке – не более 17 см.

Монтаж каркаса под гипсокартон на стену. Обшивка стен гипсокартоном

Гипсокартон – быстрый способ кардинально изменить пространство дома или квартиры. Им не только выравнивают стены, но и утепляют помещение, создают декоративные конструкции, возводят стены и др.

При выравнивании стен ГКЛ используют один из 3 способов крепления:

• Крепление на оцинкованный профиль. Поверхность стены будет идеально при любой первоначальной кривизне. Профили закрепляют на фиксаторы, из которых собирают каркас (перемычки, стойки) с лицевой стороной в одной плоскости. Пространство между стеной и ГКЛ позволяет уложить электропроводку и коммуникации, а так же звукоизоляцию и утеплитель. Минусом этого метода – высокая проводимость звука без утеплителя. Звук от удара по стене будет как от барабана.
• Монтаж на деревянные бруски. Принцип сбора аналогичен предыдущему – перемычки и стойки, но крепление каркаса будет к стене. Компенсировать большие перепады не выйдет, так же дополнительно тратится время на поиск выступающих частей. Для выравнивания подкладывают бруски или счесывают на выступах.

Дерево для каркаса должно быть высушено (до 20% влажности). В противном случае брус поведет, а конструкция перекосится.

К недостаткам можно отнести вероятность поражения дерева грибком или древесным вредителем. Метод востребован в районах, где стоимость пиломатериалов ниже цены на профиль.

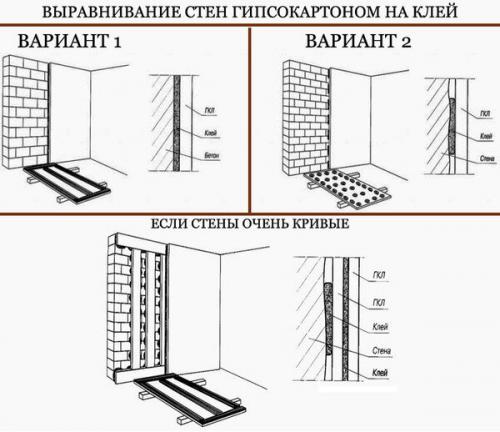

• Монтаж листов при помощи клея. Применяют специальные клеевые составы или «жидкие гвозди». Это допустимо для стен с максимальным перепадом до 2 см. На лист (стену) наносят клей кучками (для неровных поверхностей) или полосами и устанавливают лист, регулируя уровнем. Для закрепления требуются подпорки и клинья.
