Конструкция каркаса включает в себя профили, соединители и крепежи. В этой части статьи рассказывается о металлических профилях, об их типоразмерах и о том, каким именно образом элементы применяют при создании подвесного потолка.

Важно! Для помещений с высокой влажностью, таких как ванная комната, туалет или кухня, необходимо использовать оцинкованный профиль, так как он более стойкий к коррозии. Потолок с таким каркасом прослужит намного дольше, небольшая переплата за его элементы вполне обоснована и разумна.

В общем виде профиль представляет собой длинное изделие из металлического листа, покрытого цинком. Сечение и размер профилей зависят от того, какие задачи он выполняет в конструкции каркаса.

Устройство каркаса подвесного потолка

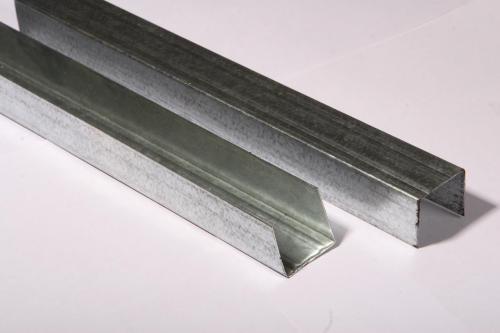

1. Профиль потолочный , сокращенно ПП (в западной классификации CD). Сечение П-образное, с шириной 60 и высотой 27 мм. «Полка» профиля имеет продольные канавки, дающие элементу дополнительную жесткость и прочность. Основной элемент каркаса для подвесного потолка, именно к ПП-профилю непосредственно крепятся листы гипсокартона.



   Профиль потолочный CD 60х27 для гипсокартона

2. Профиль направляющий потолочный , сокращенно ПНП (в западной классификации UD). Имеет схожее сечение, но другие размеры – высота 28 мм, ширина 27 мм. Крепится к стенам по периметру комнаты под потолком, играет роль направляющей для ПП-профилей. Имеет готовые отверстия для крепежа.



   Профиль направляющий потолочный (ПНП)

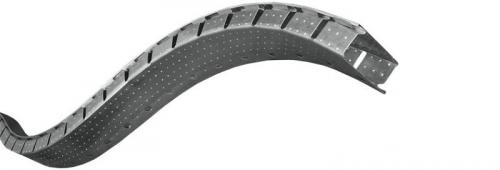

3. Профиль арочный , сокращенно ПА. Используется при создании каркаса криволинейной формы, например, волнообразной. Очень часто используется при создании многоярусного потолка из гипсокартона. Высота профиля – 60 мм, ширина 27 мм. Не имеет продольных ребер жесткости, изображение ПА приведено ниже.



   Профиль арочный (ПА)

4. Угловой профиль ПУ – небольшие элементы профиля с множеством отверстий, служат для увеличения прочности углов и точного выдерживания их параметров.

Как крепить гипсокартон к потолку без профиля. Использование клеящих составов

Гипсокартон на потолок без каркаса может крепиться разными способами. Очень часто используются клеящие составы, благодаря которым ГКЛ крепится к поверхности. Однако работать так крайне тяжело. Не проблема развести клеящий раствор до нужной консистенции, ведь инструкция есть на упаковке. Гораздо сложнее клеить гипсокартон, да еще и у себя над головой.

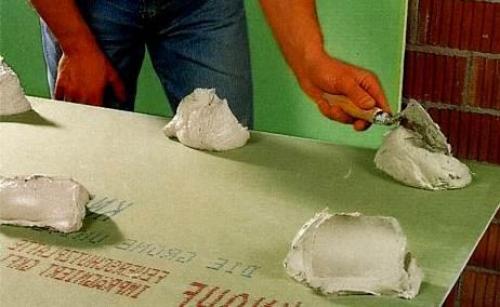

Проще накладывать клей на гипсокартон, а не на потолок

Сам клей наносят обязательно по периметру, а потом уже в центре листа. Расстояние между нанесенным на гипсокартон клеем должно составлять 40 см. Не нужно намазывать клей по самому краю, ведь он будет выступать наружу при нажиме.

Перед тем как приклеить гипсокартон к потолку без профилей нужно подготовить поверхность. Она сначала очищается шпателем от краски и побелки. Также должна отпасть рыхлая шпаклевка. Если были использованы обои, то их необходимо снять полностью. Убирается вся грязь и жировые пятна (остаются после покраски). Только после этого потолок можно грунтовать. Делать это удобнее всего при помощи валика на телескопической палке. Так можно загрунтовать потолок, стоя на полу.

Нужно использовать специальный грунт, совместимый с клеем, который будет применяться для монтажа ГКЛ. Обязательно следует наносить два слоя грунта для лучшей адгезии.

Намазанные клеящим составом листы гипсокартона поднимаются вверх и прижимаются. Они придавливаются с определенной силой, чтобы быть на одном уровне. Придется очень сильно постараться, чтобы все листы легли ровно. Особенно если у потолка есть большая кривизна.

Лучше работать вдвоем, чтобы гипсокартон можно было нормально поднять. При самостоятельной работе следует сделать себе подпорки (например, соединить профиль в форме буквы «Т»), чтобы на них можно было опереть ГКЛ при подъеме.

Многие боятся использовать клей, шпаклевку, мастику и прочие смеси для крепления. Есть риск, что гипсокартон на потолок без каркаса, прикрепленный таким способом, может отпасть. Мол, со временем всё рассохнется и ГКЛ упадет прямо на голову. Если подобрать плохую клеящую смесь и грунтовку, то такой вариант вполне реален.

Источник: https://baget-dlya-potolka.postroivsesam.info/stati/profil-dlya-podvesnogo-potolka-svoimi-rukami-raschet-materiala-dlya-podvesnogo-potolka

Монтаж гипсокартона на потолок инструкция. Разметка и сборка каркаса

Итак, сначала находится самая нижняя точка у существующего потолка и от нее на стене ставится отметка на необходимое расстояние. Тут все зависит от того, есть ли проводка, раскиданная на потолке, какие будут светильники или люстра и т.п.

Далее, ориентируясь на эту метку, с помощью лазерного (реже - гидро) уровня наносится разметка на все стены.

По разметке к стенами прикручиваются направляющие профили (ПН) 27х28 мм. (любой толщины). Далее в противоположные ПН вставляются заранее подготовленные по длине профили потолочные (ПП) 60х27 мм. (толщиной лучше от 0,5 мм). Если ПП необходимо нарастить, то для соединения двух профилей используются удлинитель профиля.

Удлинитель потолочного профиля. Фото с Яндекс.Картинки

Удлинитель потолочного профиля. Фото с Яндекс.Картинки

При монтаже обрешетки для потолка из гипсокартона ПП размещаются двумя способами.

1) Через 40 см. от стены, с которой начнется подшивка листов гипсокартона. Между выставленными ПП в этом случае не делается поперечных перемычек, за исключением мест стыковки листов ГКЛ.

2) Через 60 см. В этом случае между ПП ставятся перемычки из него же, на расстояние 40-50 см. друг от друга. Удобнее - через 50 см., чтобы было кратно длине стандартного листа гипсокартона, равной 2,5 - 3,0 м. Крепятся перемычки с помощью соединителей-крабов.

Соединитель потолочных профилей - краб. Фото с Яндекс.Картинки

Соединитель потолочных профилей - краб. Фото с Яндекс.Картинки

Наиболее быстрый способ - первый, но чаще всего применяют второй. Вот пример каркаса, собранного по второму способу.

В обоих случаях ПП крепятся к потолку с помощью прямых подвесов через каждые 50-60 см.

Как я уже написал выше, статья - про подшивной потолок из гипсокартона. А вот чисто подвесной потолок монтировать лучше на подвесы-нониусы и двухуровневые соединители профилей.

Двухуровневый соединитель потолочных профилей. Фото с Яндекс.Картинки

Двухуровневый соединитель потолочных профилей. Фото с Яндекс.Картинки

Либо на анкерные подвесы (подвесы с зажимом) с использованием двухуровневых соединителей или без них.

Возвращаемся к теме подшивных потолков из гипсокартона своими руками .

Монтаж гипсокартона на потолок в одиночку. Виды крепления гипсокартона к потолку

Монтаж гипсокартона на потолок может осуществляться 2-мя способами:

• Каркасный – с предварительным устройством обрешетки из оцинкованных профилей. Такой метод предполагает возможность скрытой прокладки электропроводки и других коммуникаций, создания красивых многоуровневых потолочных систем.
• Бескаркасный – гипсокартонные листы приклеиваются непосредственно к потолку с помощью гипсового клея. В этом случае не требуется монтаж каркаса, но нужно делать штробы под электропровода и применять специальные подпорки, которые будут удерживать лист до тех пор, пока не высохнет клеящая смесь.

Бескаркасный крепеж к потолку для гипсокартона

Укладка гипсокартона на потолок без предварительного устройства каркаса производится на специальный гипсовый клей. Иногда вместо клеящей смеси применяются жидкие гвозди и монтажная пена. Подобные методы крепления можно использовать для монтажа на стены, а в случае с потолочными конструкциями фиксация недостаточно надежная.

Монтируется гипсокартон на потолок без каркаса в такой последовательности:

1. Приготовление гипсовой смеси – при работе важно соблюдать рекомендации производителя на упаковке.
2. Нанесение клея – сначала по периметру листа, а затем посередине.

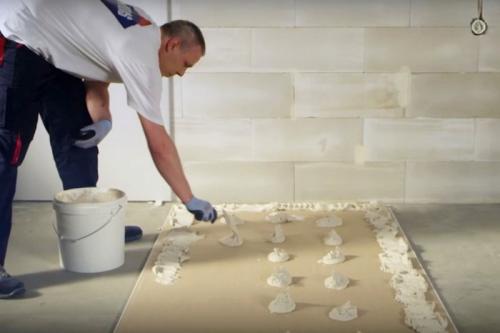

   Фото 1. Нанесение клеящей смеси на поверхность гипсокартонного листа

3. Подъем и приклеивание ГКЛ к поверхности потолка.


Фото 2. Подъем и приклеивание ГКЛ к поверхности потолка

4. Чтобы прикрепить гипсокартон к потолку без профилей, нужны распорки, которые будут поддерживать материал до момента схватывания смеси.

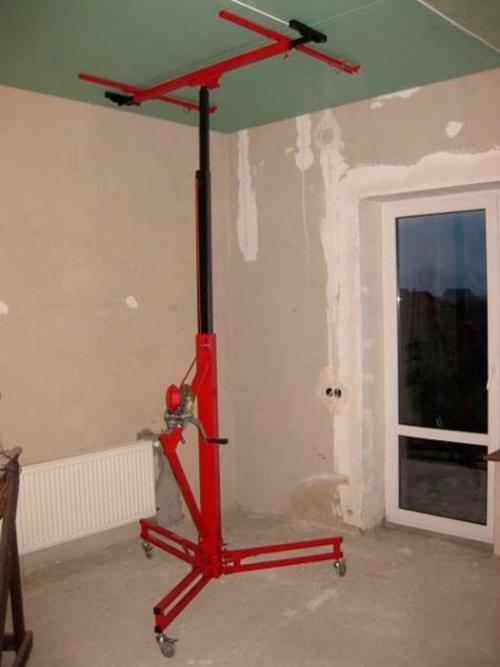

   Фото 3. Листы, зафиксированные приспособлением для поднятия ГКЛ

Сооружая потолок из гипсокартона без профилей, листы лучше всего располагать в шахматном порядке – т.е. стыки не должны находиться на одной линии. Также трудности могут возникнуть с идеально ровным расположением материала в горизонтальной плоскости, так как при креплении на клей гораздо сложнее контролировать уровень.

Как правильно крепить гипсокартон на потолок с каркасом?

Закрепить гипсокартон на потолке по предварительно устроенному каркасу несколько проще, поскольку не требуется сооружать распорки и возиться с выравниванием листов по уровню (достаточно правильно и ровно смонтировать обрешетку из профилей).

Устройство подвесного потолка из ГКЛ выполняется в несколько этапов:

Разметочные работы

Разметку под каркас удобнее выполнять с применением лазерного уровня. Изначально нужно наметить линии расположения направляющих профилей на стенах по периметру помещения:

• находим самую нижнюю точку перекрытия;
• в этом месте отступаем примерно 40 мм (при необходимости можно больше);
• по лазеру выставленного уровня прочерчиваем ровную горизонтальную линию;
• переносим линию на остальные стены в помещении.

На следующем этапе нужно наметить расположение потолочных профилей:

• от угла отступаем 100-250 мм от угла;
• на противоположных стенах намечаем точки с шагом 600 мм;
• соединяем точки шнуром;
• по натянутым шнурам намечаем на потолке расположение продольных, а затем поперечных профилей с шагом 600 мм;
• в местах их будут находиться «крабы», а в каждом промежутке – прямые подвесы для крепления подвесной конструкции к основному потолку.

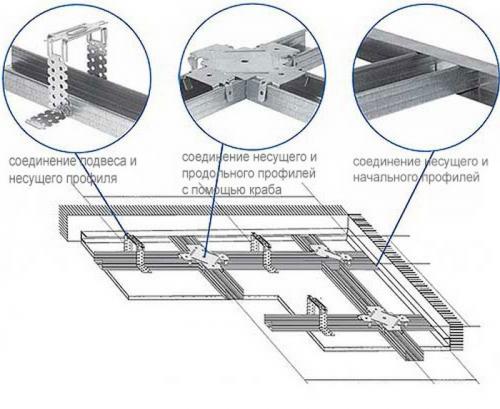

Рисунок 4. Конструктивная схема металлического каркаса

Монтаж каркаса

Сборка начинается с обмеров стен и подготовки профилей. Далее ко всем стенам крепятся направляющие ПН 28/27, а к потолку – подвесы в соответствии с разметкой. В направляющие заводятся ПП 60/27 (для их выравнивания в одной плоскости рекомендуется натянуть нить между противоположными стенами) и фиксируются к подвесам.

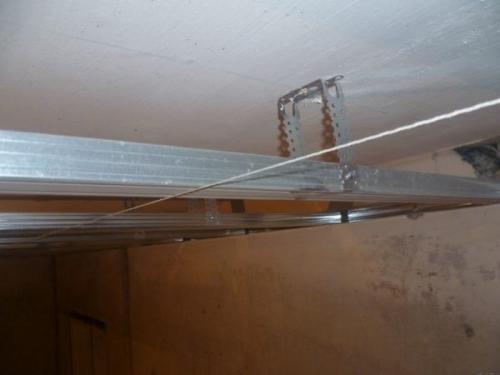

Фото 5. Крепление ПП с выравниванием по нити

Затем нарезаются и монтируются перемычки, которые соединяются «крабами» с продольными профилями. По завершению сборки можно монтировать гипсокартон на потолок.

Через какое расстояние крепить профиль под гипсокартон на потолок. Материалы и инструменты

Если планируете делать монтаж потолка из гипсокартона своими руками, то нужно запастись необходимыми материалами.

• Гипсокартон различается по толщине, на потолке в большинстве случаев применяют 12,5 мм. От толщины листа зависит жесткость всей конструкции.

Прочность конструкции придает не каркас, а листы ГКЛ, которые этот каркас скрепляют.

Гипсокартон подразделяется на обычный (ГКЛ), влагостойкий (ГКЛВ) и огнестойкий (ГКЛО). Влагостойкий подойдет для влажных зон, обычно модифицированный материал с дополнительными свойствами стоит дороже.

• Для формирования каркаса потребуются оцинкованные профили . Для подвесных потолков используют два вида профилей: потолочный направляющий (ППН, UD) и потолочный профиль для обрешетки (ПП, CD). Профиль различается в зависимости от толщины стали. Каркас из стали 0,3 мм легко гнется в руках, поэтому лучше использовать материал толщиной 0,5 – 0,6 мм.

ППН

ПП

Обрешетку под потолок можно выполнить и из дерева, но более практичным является монтаж на оцинкованный профиль, так как он не гниет и позволяет получить пустое пространство под коммуникации между гипсокартоном и черновым потолком.

• Для закрепления каркаса на основании потребуются подвесы . Эти элементы бывают двух видов: прямые и анкерные. Прямой подвес («крокодил») делают, если расстояние до основного потолка не превышает 12 – 12,5 см. Такой подвес односоставной, поэтому регулировка толщины осуществляется при закреплении потолочных профилей.

Прямой подвес

• Анкерные подвесы состоят из шпильки, которая крепится к потолку и подвижный части с креплением под профиль. Анкерные подвесы можно опускать и поднимать уже после закрепления на нем профиля, расстояние между гипсокартоном и потолком может быть 12 см.

Анкерный подвес

Регулировка анкерного подвеса

• Уплотнительная (демпферная) лента служит для звукоизоляции помещения. Её приклеивают на заднюю часть направляющих профилей. Она позволяет снизить распространение ударного шума по каркасу.

В дополнение к ленте можно создать дополнительную звукоизоляцию на крепежных элементах. Для этого существуют специальные подвесы на звукоизолирующей прокладке.

Распространение ударного шума с лентой и без нее

• Набор крепежных элементов включает дюбель-гвозди для установки направляющих, анкерные клинья для закрепления подвесов на основании потолка, черные саморезы для скрепления профилей и для закрепления гипсокартона на каркасе.

Каркас для подвесного потолка. Технология монтажа каркаса подвесного потолка

1. Подготовительные работы

Несомненным преимуществом создания каркаса из металлических профилей заключается в том, что после приобретения материал можно сразу использовать. Никакой предварительной обработки или акклиматизации профили не требуют. Они изготовлены из оцинкованной стали, которая не подвержена воздействию ни огня, ни воды, ни каких-либо микроорганизмов.

Металлические профили не деформируются и при резком изменении температуры или влажности в помещении. Поэтому не стоит терять времени, а сразу перейдем к следующему этапу, от которого будет зависеть ровность будущего потолка.

2. Разметка поверхности

Работы по разметке потолка будут практически одинаковыми вне зависимости от выбранного способа установки каркаса. Для начала необходимо найти самую низкую точку на поверхности . Ее можно определить визуально, если Вы обладаете хорошим глазомером. Но лучше воспользоваться специальными измерительными инструментами, например, пузырьковым или лазерным уровнем.

Уровень (проекцию) найденной самой низкой точки необходимо перенести на одну из стен комнаты. Далее от этой отметки необходимо отступить вниз на высоту оставляемого межпотолочного пространства. Данная величина будет представлять собой расстояние от базового перекрытия до поверхности формируемого потолка. Она зависит от толщины планируемых к установке изоляционных плит, от диаметра труб коммуникаций, проходящих под потолком, от габаритов встраиваемых осветительных приборов. Как минимум, такой отступ равен высоте металлических профилей, из которых будет изготавливаться каркас.

Определившись с высотой межпотолочного пространства, необходимо от отметки самой низкой точки сделать соответствующий отступ, и уже от нее начать формировать разметку по периметру . С помощью линейки и пузырькового уровня от новой точки рисуется строго горизонтальная линия, проходящая по всем стенам комнаты, образуя замкнутый контур. Он понадобится не только для установки профилей по периметру потолка, но и для создания линий-ориентиров из нитки или проволоки для выравнивания поверхности в одну плоскость.

На этом шаге разметку поверхности для подвесной системы типа П 131 (или П 231) можно считать завершенной. Для всех остальных способов монтажа каркаса необходимо, во-первых, вычислить шаг установки промежуточных профилей, а во-вторых, отметить на поверхности места крепления подвесов. Это определяется в следующей последовательности:

• шаг 1 : выбирается направление укладки основных профилей. Они должны располагаться перпендикулярно тем материалам, которые впоследствии будут крепиться к ним, то есть к самому каркасу потолка.
• шаг 2 : интервал между основными профилями должен находиться в промежутке 400-500 мм. Конечное расстояние определяется, исходя из размера материала, используемого для обшивки потолка. Шаг профилей должно быть кратным длине листа, потому что на них будут находиться стыки листов. Так, например, для стандартного гипсокартонного листа размером 2500*1200 мм отлично подойдет интервал в 500 мм.
• шаг 3 : далее на поверхность потолка наносятся параллельные линии под установку основных профилей-направляющих. Интервал между ними определяется в предыдущем шаге. При этом следует учесть, что расстояние от стены комнаты до ближайшего профиля не может превышать 800 мм.
• шаг 4 : основные профили крепятся к основе перекрытия через специальные подвесы, поэтому следующее, что надо сделать – нанести на линии (из 3го шага) отметки под их установку. Они должны располагаться через каждые 900-1000 мм, причем расстояние от стены до ближайшего подвеса не может быть больше 800 мм.
• шаг 5 : остается только нанести на потолок разметку под установку вспомогательных профилей, которые монтируются перпендикулярно основным направляющим. Должны получиться ряды параллельных линий, расположенных между собой на расстоянии до 1000 мм (для системы типа П 112) или до 1200 мм (для системы типа П 113). Причем отступ от стены до ближайшего профиля не должен быть более 100 мм.

Как крепить профиль для гипсокартона на потолок. Разметка и установка несущего каркаса

Разметка под крепление каркаса начинается с определения уровня установки направляющих профилей. Для этого на стенах начиная от какого-либо угла при помощи водяного или лазерного уровня переносят отметки на остальные углы. Затем при помощи разметочного шнура отбивают контрольную линию по всему периметру.

Выполнение расчетов и чертежей один из самых важных моментов при установке потолка из гипоскартона, допустив малейшую оплошность можно испортить весь конечный результат.

Если не предполагается установка точечных светильников и требуется по минимуму уменьшить высоту помещения, то несущие профили можно крепить на расстоянии около 30 мм от самой нижней точки потолка. Большинство советов сводятся к тому, чтобы найти эту нижнюю точку и перенести ее на ближайшую стену и от нее уже отбивать уровень. Но нигде не говорится, как это сделать.

Гораздо проще отметить по периметру временную горизонталь на расстоянии 20 – 25 см от потолка. Натягивая шнур между любыми точками на противоположных стенах, можно быстро найти нижний уровень потолка и перенести временную горизонталь на любое значение.

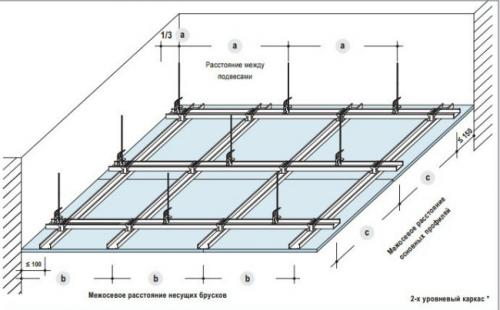

Для крепления подвесов также требуется нанести разметку. Здесь надо исходить из размеров плит и ширины стен. Может случиться так, что потребуется крепление полосы листа шириной менее 20 – 25 см. Так делать нежелательно. Лучше обрезать листы гипсокартона симметрично с противоположных стен с тем условием, чтобы минимальная ширина прикрепляемой полосы составляла не менее 25 см.

Положение профилей относительно плит может быть различным. Наиболее практично укладывать листы так, чтобы несущие профили проходили поперек ГКЛ на расстоянии 50 см (для листов длиной 2,5 м).

Производители гипсокартонных плит не рекомендуют крепить ГКЛ к потолку к направляющим профилям, поэтому для этих целей рядом с направляющими профилями укладывают несущие на расстоянии не более 150 мм.

Между уложенными профилями устанавливают перемычки на расстоянии половины ширины ГКЛ. Соединение перемычек выполняется при помощи крабов.
