Канализационный клапан – это устройство, предназначенное для обеспечения необходимым объемом воздуха систему канализации. Модуль изготавливают из пластика и устанавливают непосредственно на отвод трубопровода. Воздушный клапан для канализационного стояка работает следующим образом:
- При нормальном давлении в трубопроводе клапан остается закрытым и не пропускает неприятные запахи из стояка в помещение.
- Когда в стояке происходит разрежение воздуха, аэрационный клапан открывается. В стояк проходит необходимое количество воздуха. После того как давление достигло необходимого значения резиновая мембрана заново перекрывает доступ воздушных масс.
Для чего нужна такая конструкция? Обратный воздушный клапан для канализации позволяет решить вопрос вентиляции системы очистных стоков и выравнивания давления во внутреннем трубопроводе.
Во время слива воды с унитаза или любого сантехнического прибора: ванной, умывальника в трубах канализации происходит разрежение воздуха. Водяной поток, проходя по трубам, создает давление, что приводит к постороннему шуму.
Неприятные запахи появляются сразу после этого. Каждый бытовой сантехнический прибор подключен к системе канализации через сифон, имеющий изогнутую конструкцию. Внизу узла постоянно находится вода, выполняющая роль водяного замка или клапана препятствующего попаданию неприятного воздуха внутрь помещения.
Давление в трубе приводит к забору воды из сифона и свободному прохождению запаха из стояка внутрь помещений. Вентклапан предотвращает подобную ситуацию. Внутреннее устройство модуля сделано таким образом, что воздух поступает только в одну сторону, внутрь канализации и не выходит обратно.
Вентиляция, воздушный аэраторный и фановый клапан,– все это разные названия одного и того же устройства.
Вакуумный клапан для канализации в частном доме. Принцип работы
Воздушный канализационный клапан необходим в системе для выравнивания разреженного (отрицательного) давления. Оно возникает при резком сбросе воды в большом количестве (спуск унитаза , выливание ведра воды и т.п.), которая уносит с собой большое количество воздуха. В нормальном состоянии воздух засасывается через фановый стояк, давление стабилизируется, никаких неприятных запахов не наблюдается.
Но возникают ситуации, когда количества воздуха, поступающего через фановый стояк, недостаточно для того чтобы вода свободно уходила. Вот тогда и появляется запах. При нехватке воздуха возникающее отрицательное давление срывает самый слабый водяной затвор. Это значит, что вода, которая стоит в колене сифона (умывальника, мойки, трапа под ванной), частично всасывается в канализацию, открывая доступ канализационным газам. Пока вы не воспользуетесь этим прибором в ванную/туалет поступает воздух из канализации. Это не только неприятно, но и опасно. В канализационной атмосфере содержится не только метан, который сам по себе — не подарок. Там могут быть бактерии, споры различных грибков, микроорганизмов.

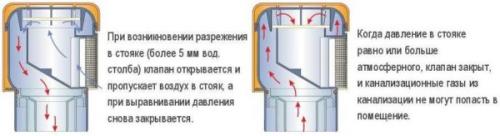

Принцип работы
Чтобы не происходило срывов гидрозатвора и ставят воздушный клапан для канализации. У него есть еще несколько названий — вакуумный клапан, вентиляционный канализационный клапан и аэратор. В принципе, именно «аэратор» лучше отображает назначение этого устройства, но используется данный термин редко.
Принцип работы воздушного клапана для канализации прост. Имеется мембрана, которая при нормальном или положительном давлении в системе прилегает к корпусу клапана. В таком положении система герметична, воздух из канализации заблокирован. При возникновении отрицательного давления в трубе (при сливе воды), мембрана приподнимается, из помещения в канализацию (не наоборот) засасывается воздух, быстро нейтрализуя образовавшийся перепад. Все происходит молниеносно, гидрозатворы на санприборах остаются на местах и продолжают перекрывать доступ канализационным газам в помещение.
Есть еще канализационный обратный клапан . Он решает проблему обратного тока стоков при забитых стояках. Как избавиться от засора в трубах читайте тут .
Воздушный клапан для канализации своими руками. Вкратце о работе канализационной системы
самого клапана — необходимо понимать, как правильно должна работать сама канализационная система. Принцип ее работы опишем вкратце.
В се трубы сточных вод (от раковины, ванной, душевой кабины, унитаза, стиральной и посудомоечной машины) подводятся к канализационному стояку (жидкость в который попадает самотеком). Это вертикально расположенная труба, которая проходит через весь дом. В нижней части стояк входит в центральный канализационный коллектор, по которому стоки поступают в очистные сооружения или выгребную яму.
В ерхняя часть трубы — выходит через крышу, заканчиваясь выше уровня кровли (либо выходит в чердачное помещение) . Она не закрывается заглушками сверху, а остается открытой. Задача этого отверстия — уравнивать атмосферное давление с давлением внутри трубы. Такая конструкция называется (про нее можно почитать отдельно). Она актуальна для любых построек высотой 2 этажа и больше.
В некоторых случаях установка фановой трубы невозможна, или не нужна. К примеру, е сли вблизи от выходного отверстия (на расстоянии менее 4 метров) располагаются окна или балконы — в этих помещениях будет слышен запах канализации.
Зачем нужен воздушный клапан для канализационного стояка?
Теперь разберемся, для чего нужен аэратор в системе канализации.
Работа описанной выше системы может нарушаться по таким причинам:
- если фановая труба отсутствует.
если при расчетах или монтаже была допущена ошибка (правила и стандарты — нормируются согласно СП 30.13330.2012, «Внутренний трубопровод и канализация») ;
если поврежден сам стояк;
если труба сверху забилась посторонними предметами (туда могут попадать листья, строительный мусор, насекомые или даже птицы);
если выход фанового стояка сверху обмерз, и воздух через него проходит плохо, или не проходит вообще;

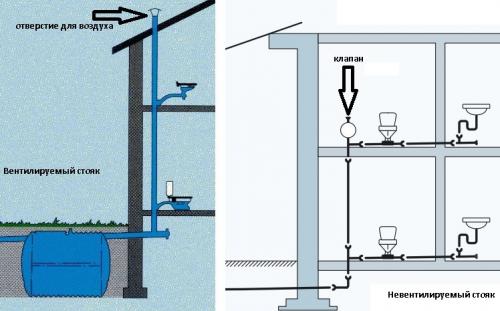

Вентилируемый и невентилируемый (с клапаном) стояк
При сливе воды внутри канализационного коллектора создается разряжение: жидкость засасывает воздух. Причем количество его может быть достаточно большим: к примеру, вода из стиральной машины (поступает под давлением насоса) требует 25 л/с воздуха на 1 л/с жидкости.
Если воздуха не хватает, идущий по трубе поток засасывает воду из самого «слабого» гидрозатвора (практически всегда это раковина).
Как результат — в помещении слышен шум, а вдобавок — внутрь беспрепятственно проникает запах (поскольку вода из гидрозатвора ушла в трубу) . Это не только неприятно, но еще и вредно: канализационный газ токсичен, а в больших концентрациях — взрывоопасен (из-за содержащегося в нем метана). Конечно, взрыв из-за попадающего в помещение метана маловероятен — слишком уж большое количество газов должно присутствовать в воздухе.
Если долгое время игнорировать неприятный запах, помимо опасности для здоровья (из-за наличия сероводорода в составе газа) может пострадать и само помещение. В составе испарений присутствуют и бактерии, способствующие появлению. Если в санузле еще и повышенная влажность — это очень быстро приведет к ее развитию.
Р ешением описанных выше проблем является установка воздушного клапана на канализационную трубу. Такое решение было придумано в скандинавских странах: из-за снегопадов и холодов канализационные стояки, выходящие на крышу — обмерзали.
Зачем нужен воздушный клапан: он позволяет поступать внутрь трубопровода свежему воздуху, быстро нормализуя давление (уравнивая внутреннее и атмосферное). Использовать его можно как вместо выходящей на крышу трубы ( то есть на невентилируемый стояк) , так и вместе с ней, в дополнение .
