Как установить вакуумный клапан на канализацию. Принцип работы и устройство

15.11.2021 в 23:55

Как установить вакуумный клапан на канализацию. Принцип работы и устройство

Принцип работы канализационного вакуумного клапана заключается в следующем: если давление в системе находится на стабильном уровне, то клапан находится в закрытом положении, тем самым перекрывая выход наружу неприятного запаха и едкого пара. При возникновении разрежения клапан переходит в открытое положение и запускает воздух в трубопровод, стабилизируя давление.

Как установить вакуумный клапан на канализацию. Принцип работы и устройство

Помимо общего использования, вакуумный клапан канализации хорошо подходит для локальной аэрации. Для этого он монтируется на отдельных элементах сантехники, которые используют наибольшее количество воды.

Правила монтажа вакуумных клапанов:

  • клапан должен находиться выше любой точки подключения сантехнических приборов;
  • монтировать вакуумный клапан на канализацию можно только в тех помещениях, которые хорошо проветриваются, и таким образом, чтобы доступ к нему был максимально облегчен;
  • устанавливать вакуумный клапан для канализации можно только на вертикально расположенный отрезок трубопровода. Читайте также: «Кабельные канализации связи прокладка кабельной канализации «.

Подсоединять клапан можно при помощи уплотнителей, и сложностей в данном процессе возникнуть не должно.

В конструкцию типового вакуумного клапана входят следующие элементы:

  • корпус, имеющий боковое отверстие;
  • шток, который обеспечивает открытие и закрытие бокового отверстия;
  • прокладка, ограничивающая движение штока;
  • крышка, которая закрывает внутреннюю часть конструкции.

Вместо штока нередко устанавливается резиновая диафрагма, но специалисты негативно отзываются о таких клапанах, поскольку срок их службы значительно ниже. Читайте также: «Клапан канализационный: виды и назначение «.

Вакуумный клапан для канализации 110. Как и где установить рекомендации

Установка вакуумных аэраторов не представляет большого труда — если канализационная труба на 110 м имеет расширенный раструб. Покупается стандартное изделие и просто вставляется в патрубок.

При обрезанной трубе 110 мм приобретается аэратор с наружной резиновой прокладкой в виде рукава с тонкими кольцами и вставляется внутрь трубопровода. Некоторые модификации имеют встроенное резиновое кольцо внутри патрубка для размещения прибора поверх отрезанной трубы d110 мм.

При монтаже изделий 50 мм их вставляют в расширенный патрубок. Если используют встроенную в сифонный корпус модификацию, ее подключают вместе с установкой сифона.

При проведении монтажных работ руководствуются следующими правилами:

  1. Прибор устанавливают в месте, где к нему обеспечен легкий доступ и беспрепятственное поступление воздуха.
  2. Аэратор d110 мм правильно ставить в самой высокой точке над всеми сантехническими приборами.
  3. Схема установки аэратора предусматривает его строго вертикальное расположение для предохранения от попадания в корпус канализационных вод.
  4. Прибор не эксплуатируют при температурах ниже 0 °С.
  5. Если монтаж в вертикальном положении технически невозможен, используют врезку в трубопровод и устанавливают тройник с вертикальным отводом (в продаже имеются готовые тройники с вакуумным клапаном).
  6. Высота частного дома, в котором устанавливают приспособление, не должна превышать трех этажей.

Вакуумный канализационный аэратор позволяет избавиться в квартирах и частных домах от запахов из канализации в случаях, если труба центрального стояка не выведена за пределы здания. Помимо этого, применение аэраторов помогает сэкономить финансовые средства при монтаже канализации, а ассортимент предлагаемых приборов способствует выбору оптимального решения задачи по устранению запахов с точки зрения эффективности и материальных затрат.

Для правильного функционирования канализации в частном доме необходимо учитывать несколько моментов. Для устранения неприятного запаха из трубопровода в помещении достаточно часто используют канализационный аэратор. Он монтируется на основной стояк, а сантехника оснащается специальными сифонами с гидрозатвором.

Комплекс данных действий минимизирует вероятность появления неприятного запаха, однако следует знать, как работает устройство и как правильно установить аэратор для канализации.

Ошибки во время монтажа с большой вероятностью приведут к необходимости заново проводить процедуру.

Клапан для канализации 110 с мембраной. Важно знать

Перед тем как приступить к установке таких устройств, стоит продумать место установки и предусмотреть свободный доступ к клапану (будь он воздушный или какой-либо иной). Конструктивно он устроен таким образом, чтоб была возможность провести его ремонт и чистку (выполнен разборным).

Другой, немаловажный вопрос — количество клапанов . В зависимости от структуры существующей системы, возможна установка как нескольких клапанов для каждой точки слива, так и одного, на выходе в магистраль.

Последний вариант, в большинстве случаев, применим к особнякам и малоквартирным зданиям. Первый, чаще применяемый, больше подходит высотным, многоквартирным зданиям.

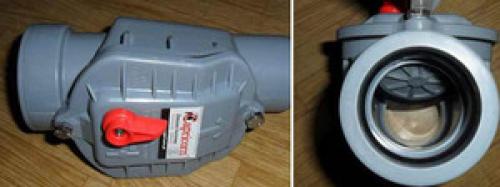

Как установить вакуумный клапан на канализацию. Принцип работы и устройство 01Обратный клапан для канализации 50 мм выполнен в виде сферы с подвижной мембраной . При сливе воды, она открывается и не препятствует поступлению сточных вод в магистральный трубопровод. Зато, при возникновении обратного тока – подпирается давлением и исключает возможность затопления вашего жилища нечистотами.

При подборе такого клапана, стоит обратить внимание на его качество, а не цену . Помните, что при затоплении квартиры сточными водами (что происходит довольно быстро), нанесённый ущерб, будет значительно выше стоимости устройства. Не забывайте о здравом смысле – ремонт квартиры обойдется неизмеримо дороже качественного устройства.

Ну и последний нюанс, связанный с качественным исполнением сточной системы

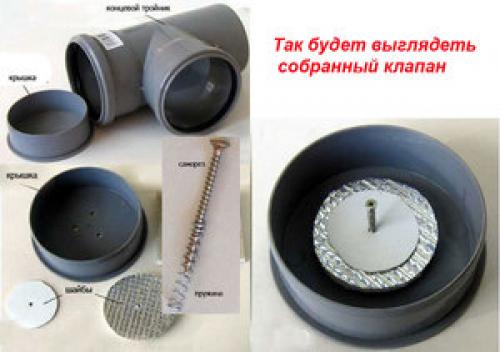

Как установить вакуумный клапан на канализацию. Принцип работы и устройство 02При сливе нечистот, в трубопроводе образовывается разряжение воздуха. Обычно, этот процесс сопровождается всасыванием воздуха из системы. В таком случае при сходе воды в оздух втягивается через забор с наименьшим объёмом гидрозатвора, что, в свою очередь, сопровождается довольно громким, хлюпающим звуком и попаданием в квартиру, довольно неприятных запахов.

Во избежание подобного, применяют воздушные клапаны. Их основные функции:

  • уравнивание давления в трубопроводе при возникновении разряжения;
  • вентиляция сточной системы и блокировка излишка газов, образовавшихся в канализационной системе.

Работают воздушные клапана для канализации довольно просто. При возникновении разряжения с усилием выше пяти мм водяного столба, клапан открывается и пропускает воздух в трубопровод. Когда давление в стояке превышает либо равно атмосферному, воздушный клапан остаётся закрытым и препятствует попаданию газов в жилые помещения.

Стоит упомянуть, что такие клапана можно устанавливать исключительно в помещениях с постоянно положительной температурой. В противном случае он не сможет нормально работать.

Источник: https://dekor-i-interer.ru-land.com/novosti/ustanovka-ventilyacionnogo-klapana-dlya-kanalizacii-gde-stavit

Фановый клапан для канализации. Принцип работы

Воздушный канализационный клапан необходим в системе для выравнивания разреженного (отрицательного) давления. Оно возникает при резком сбросе воды в большом количестве (спуск унитаза , выливание ведра воды и т.п.), которая уносит с собой большое количество воздуха. В нормальном состоянии  воздух засасывается через фановый стояк, давление стабилизируется, никаких неприятных запахов не наблюдается.

Но возникают ситуации, когда количества воздуха, поступающего через фановый стояк, недостаточно для того чтобы вода свободно уходила. Вот тогда и появляется запах. При нехватке воздуха возникающее отрицательное давление срывает самый слабый водяной затвор. Это значит, что вода, которая стоит в колене сифона (умывальника, мойки, трапа под ванной), частично всасывается в канализацию, открывая доступ канализационным газам. Пока вы не воспользуетесь этим прибором в ванную/туалет поступает воздух из канализации. Это не только неприятно, но и опасно. В канализационной атмосфере содержится не только метан, который сам по себе — не подарок. Там могут быть бактерии, споры различных грибков, микроорганизмов.

Фановый клапан для канализации. Принцип работы

Принцип работы

Чтобы не происходило срывов гидрозатвора и ставят воздушный клапан для канализации. У него есть еще несколько названий — вакуумный клапан, вентиляционный канализационный клапан и аэратор. В принципе, именно «аэратор» лучше отображает назначение этого устройства, но используется данный термин редко.

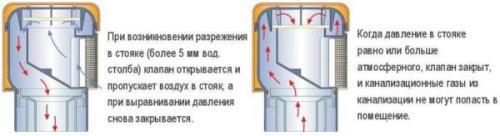

Принцип работы воздушного клапана для канализации прост. Имеется мембрана, которая при нормальном или положительном давлении в системе прилегает к корпусу клапана. В таком положении система герметична, воздух из канализации заблокирован. При возникновении отрицательного давления в трубе (при сливе воды), мембрана приподнимается, из помещения в канализацию (не наоборот) засасывается воздух, быстро нейтрализуя образовавшийся перепад. Все происходит молниеносно, гидрозатворы на санприборах остаются на местах и продолжают перекрывать доступ канализационным газам в помещение.

Есть еще канализационный обратный клапан . Он решает проблему обратного тока стоков при забитых стояках. Как избавиться от засора в трубах читайте тут .
