Кроме того что распашные ворота для гаража являются традиционными и очень надежными, есть у них и другие преимущества.

1. Стоимость конструкции дешевле, чем у всех других моделей.
2. Распашную модификацию можно утеплить, используя различные теплоизоляционные материалы.
3. Можно установить в ограниченном пространстве.
4. Открываться могут наружу или внутрь гаража в зависимости от требований владельца.
5. Возможность установки электродвигателя для автоматического открывания.

Единственный большой недостаток – требуется свободное пространство, чтобы открыть створки конструкции. Это иногда проблематично зимой, когда снег наваливает сугробы перед гаражом. Поэтому приходится махать лопатой.

Минус распашных ворот – перед ними приходиться очищать от снега площадку

Кроме распашных ворот в гаражах устанавливают и другие разновидности.

Складные

Это секционный тип ворот, элементы которого устанавливаются вертикально и соединяются между собой шарнирным способом. Крайние секции крепятся, как и распашные, к коробу петлями. Дополнительное крепление – по верхней или нижней направляющей. Изготавливают секции из разных материалов, чаще из алюминиевых сплавов или дерева.

Плюсы конструкции:

• необычный внешний вид,
• удобство открытия и закрытия,
• не занимают в открытом состоянии много места,
• секции по отдельности можно менять, ремонтировать,
• невысокая цена.

Минусы: быстрый износ и низкие защитные функции.

Складные ворота

Подъемно-поворотные

Чисто конструктивно это цельный щит, который собой закрывает весь въездной проем. Для открытия ворота поднимаются и поворачиваются на 90° так, чтобы они оказались вверху в горизонтальной плоскости. Для этого используется система рычагов, редуктор и электродвигатель.

Плюсы модели:

• высокая надежность,
• в открытом виде ворота не занимают никакого места,
• поддаются утеплению,
• поддаются автоматизации.

Минусы:

• требуется высокая точность установки,
• ворота остаются в проеме, уменьшая его высоту на 20-30 см,
• не рекомендуется использовать их интенсивно.

Подъемно-поворотные ворота

Подъемно-секционные

Это конструкция из нескольких секций, расположенных горизонтально и соединенных между собой специальными петлями. С помощью подъемного механизма, находящегося на потолке, ворота поднимаются по направляющим профилям и располагаются горизонтально вдоль потолка. Секции в основном изготавливают из сэндвич-панелей.

Плюсы модели:

• универсальность в плане размеров проема,
• экономия свободного места при открытии,
• неплохая устойчивость к деформациям и механическим нагрузкам,
• полная автоматизация,
• презентабельный внешний вид,
• высокие тепло- и звукоизоляционные качества,
• долгосрочная эксплуатация.

Минусы:

• высокая цена,
• требуется постоянное обслуживание: смазка петель и направляющих, проверка электрики и автоматики,
• низкая взломоустойчивость.

Подъемно-секционные ворота

Рулонные

Свое название эти гаражные ворота получили по способу открытия. Чисто конструктивно – это несколько полос (ламелей), собранных в одно полотно, которое закручивается в рулон. Поэтому в состав ворот входят кроме полотна две направляющие, удерживающие конструкцию в проеме, вал, на который ламели наматываются, и электропривод.

Преимущества:

• компактность,
• приемлемая цена,
• простота монтажа,
• долгосрочная служба,
• презентабельный внешний вид,
• возможность автоматизации.

Минусы:

• практически нулевая взломостойкость,
• нет возможности провести утепление, потому что между ламелями всегда остаются зазоры,
• плохо работают при низких температурах.

Рулонные ворота

Откатные

В этой конструкции одна створка, которая держится на направляющем профиле, расположенном сверху, и упирается снизу в рельс. Открывается устройство откатыванием в сторону вдоль стены.

К плюсам можно отнести:

• функциональность е зависит от сугробов,
• не занимает места при открытии,
• высокая взломостойкость,
• возможность провести автоматизацию.

Минусы:

• быстрый износ роликов,
• ширина стены, вдоль которой смещаются ворота, должна быть больше ширины створки.

Ворота виды. Различные виды ворот

У людей, которые построили частный дом или дачу, часто возникает вопрос — какие виды ворот выбрать? Уже давно прошли те времена, когда выбора не было, и все довольствовались обычными распашными конструкциями. Сегодня выбор достаточно велик, поэтому уже сложнее определиться, какой именно вариант установить. Но главное — чтобы ворота были удобными и надежно запирали двор.

Но какой бы вариант ворот не был выбран, всегда нужно учитывать, что бывают ситуации, когда на участок надо въехать не только легковому, но и грузовому автомобилю. Проем должен быть достаточно широк для этого. Если игнорировать эту деталь, то могут возникнуть излишние сложности, если вы вдруг решите строить или перестраивать что-то на своем участке.

Ширина проема должна быть больше трех метров.

Если монтируется роллетный механизм, то и высота должна быть достаточной для въезда грузового автомобиля.

Какие бывают ворота? Основные разновидности запорных систем:

На сегодняшний день на рынке представлено множество запорных систем

1. Распашные. По-прежнему пользуются заслуженной популярностью, потому что являются самыми простыми. Их можно сделать даже самостоятельно и без использования дорогостоящего материала. В настоящее время все чаще для управления створками используется автоматика. Рис. 1.
2. Откатные. Конструкция такой системы немного сложнее, но тоже не отличается сложностью. Правда, для удобства устанавливают электродвигатели — тогда и приходится раскошеливаться. Рис. 2.
3. Подъемные. Чаще их называют подъемно-поворотными. Такие уже трудно сделать самому, так как подъемный механизм приходится использовать только заводской, чтобы избежать в дальнейшем неприятных ситуаций, когда ворота просто отказываются подниматься. Если просто для гаража такую конструкцию делают из одной панели, то для въезда на участок удобнее всего делать из двух. Она сложнее по своей конструкции, но зато гораздо удобнее для высоких ворот. Рис. 3.
4. Роллетные. Тоже одна из современных разновидностей. Такой механизм используется только полностью покупной. Изготовить его самостоятельно невозможно. Рис. 4.
5. Секционные. Такая конструкция похожа на роллетную. Отличие в том, что секции не наматываются на вал, а, изгибаясь, уходят под потолок. Поэтому для въездных ворот ее используют редко.

Секционные ворота. Устройство и принцип действия секционных ворот

Надежные секционные ворота устанавливают в здания разного типа. Одним из них являются гаражи. Здесь нужно понимать, что старые гаражные помещения, чаще всего, не отвечают нынешним строительным стандартам, поэтому, изготавливаются несколько модификаций. Эта особенность важна при выборе конкретной модели.

Сегодня на рынке представлены следующие виды секционных ворот:

• вертикального подъёма;
• высокого подъёма;
• стандартного подъёма;
• низкого подъёма.

Первый вид устанавливается в гаражи с высоким уровнем поднятия. Их можно купить в гипермаркетах строительной направленности. Они занимают мало места после установки. Второй вид является более дорогим, монтируется в помещениях с небольшой высотой проема. Из-за особенностей помещений, в них нельзя поставить систему вертикального подъёма. Дороговизна систем высокого подъёма вызвана большим количеством расходных материалов, использованием кронштейнов подвесного типа, особых направляющих.

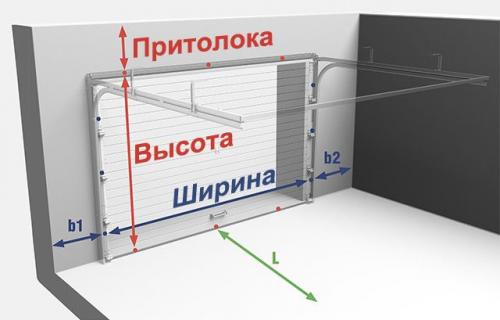

Секционные ворота стандартного подъёма устанавливаются там, где высота притолоки составляет не менее 18 см. Элементы конструкции делаются из нержавеющей стали. Данный тип пользуется большой популярностью благодаря простоте конструкции, удобству использования. Последний тип применяется там, где высота проема сильно ограничена. Специальные пружины торсионного типа, контрольные элементы монтируются на потолок. При малой высоте потолка, конструкция крепится на задние части направляющих.

Рулонные гаражные ворота. Рулонные или секционные ворота –, что выбрать для гаража?

Смотря куда. В предыдущей статье мы уже затрагивали вопрос алгоритма выбора ворот. Выбор зависит от возможности технически реализовать. Когда нельзя поставить один тип – ставится другой. Сравнивать их в тождественных условиях – не спортивно. Это встреча Роналдо и Артема Дзюбы. Когда некому играть, то и Дзюба – футболист.

Начнем с того, что рулонные ворота – это рольставни из широкого профиля, установленные в качестве ворот. Их первое назначение закрывать окна, витрины, проемы внутри зданий от несанкционированного проникновения. Если установить подъемные секционные ворота невозможно, то ставят рулонные.

Въезд на территорию

Въезд на территорию – пространство между двух столбов. В этой ситуации ставятся откатные или распашные ворота. Откатные ворота за счет распределения веса по роликовым опорам служат дольше. Но им нужно место справа или слева от въезда 1,5 проема ворот. Если это невозможно, то ставятся распашные.

Въезд с крышей или навесом позволяет установить рулонные или секционные ворота. Для секционных необходимо место под «потолком» навеса. Рулонные поместятся под крышу над воротами, их легко установить на любую перемычку, они сами могут стать перемычкой.

Въезд в помещение

Суп лучше есть ложкой, а макароны – вилкой. Хотя без разницы, чем есть, лишь бы не руками. В качестве ворот лучше ставить ворота. Сэндвич-панели созданы именно для ворот. Но секционные ворота требуют места над притолокой от 10 см, место внутри справа и слева от проема и под потолком. Если под потолком у вас висит велосипед, не хватает места для установки, то ставят рулонные.

Когда ставят роллетное полотно на въезд, используют ламели высотой 55 мм или 77 мм.

Казалось бы, выбор обусловлен проёмом. Но бытует мнение, что рулонные ворота из роллет прочнее, дешевле, красивее, надежнее. Поэтому вернемся к нашему условному гаражу, куда нужно установить ворота. Сравним возможности тех и других.

Подъёмно-поворотные гаражные ворота. Подъемно – поворотные ворота

Этот вариант, пожалуй, самый простой из всех подъемных ворот для гаража. Их конструкция состоит из рамы, самого цельного полотна и направляющих, которые обеспечивают ему вращение вокруг своей оси. Рама является основой для конструкции, как правило, она сваривается из металлических труб квадратного сечения и монтируется в дверной проем гаража.

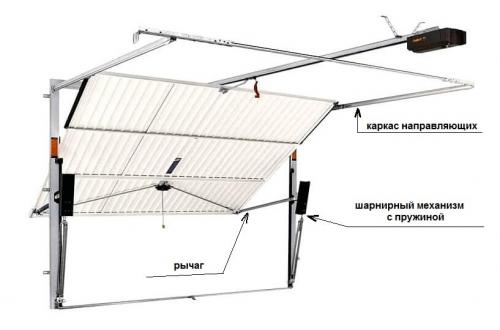

Работает такая система просто: с помощью рычагов, приводится в движение шарнирный механизм с пружинами, благодаря которому и происходит движение створки по направляющим, с последующей фиксацией в верхней точке. Нижняя часть ворот при этом, находится под потолком в виде своеобразного козырька.

Здесь возможно устройство подъемного механизма в двух вариантах:

1. С помощью пружин,
2. С использованием противовесов.

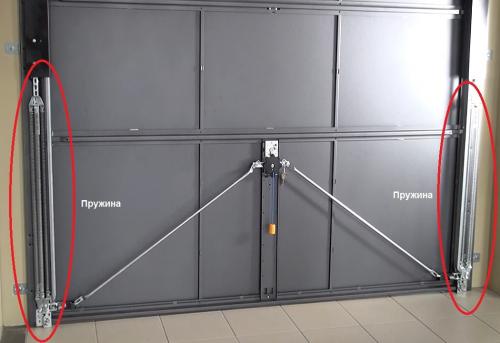

Первый вариант с помощью пружин в исполнении проще, а в работе – надежнее, на практике именно его применяют для подъемно – поворотных ворот чаще всего. При наличии пружин и шарниров, которые приводятся в движение рычагами, исключается случайная блокировка механизма.

Для идеальной работы системы необходимы только два фактора: правильно отрегулировать компенсационные пружины, и точно смонтировать каркас направляющих – он должен быть изготовлен строго по уровню.

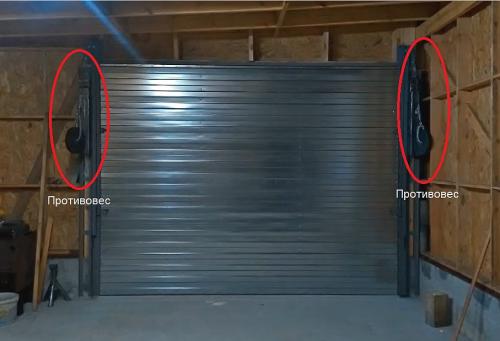

Второй вариант предусматривает наличие противовеса (или нескольких), который крепится при помощи блоков, через специальный трос к низу рамы конструкции. Противовес более удобен, если ворота слишком тяжелые.

Естественно, при желании и наличии соответствующего бюджета, можно оборудовать поворотно – подъемную систему гаражных ворот электронной автоматикой, которая будет работать вместо человека. Открывать и закрывать такие ворота можно будет просто нажав на кнопочку пульта.

Достоинства подъемно – поворотных гаражных ворот:

1. Так как в них используется цельная створка, иногда весьма приличного веса, то в первую очередь, такие ворота наиболее надежные в плане возможности взлома. Из всех моделей подъемных гаражных ворот, именно подъемно – поворотные сложнее всего поддаются несанкционированному проникновению.
2. При открывании, такие ворота довольно – таки компактны, что позволяет устанавливать их практически при любой площади помещения.
3. Подъемно – поворотные ворота можно после монтажа утеплить, обшить панелями или задекорировать, придав эффектный внешний вид.
4. Возможно оснащение автоматической системой открывания.

К недостаткам таких ворот можно отнести:

1. Они могут быть установлены только в прямоугольных проемах, причем требования к точности постройки довольно высоки.
2. В открытом виде подъемно – поворотные ворота «крадут» у дверного проема около двадцати сантиметров высоты. Для низких проемов это будет критично.
3. Цельное полотно ворот, которое является достоинством, в то же время может показать себя и как недостаток. Например, при частичном повреждении, его невозможно каким-то образом отреставрировать, а необходимо только полностью заменить.
4. После установки ворот, между самим полотном и проемом остаются щели, которые необходимо минимизировать при помощи резинового уплотнителя – при условии, что гараж является неотапливаемым.

На что обратить внимание при выборе подъемно-поворотных ворот

Выбирая подъемно – поворотные гаражные ворота, важно обратить внимание на качество их исполнения и материалов, из которых они сделаны. Естественно, хорошие ворота обойдутся в круглую сумму, но это не тот объект, на котором можно было бы сэкономить.

Во-первых, бюджетные модели, как правило, изготовлены из тонкого металла – от 1 мм, что явно не в пользу покупателя.

А во-вторых, приводка деталей и характеристики комплектующих будут не самые лучшие для длительной эксплуатации. Конечно же, наличие автоматической системы открывания существенно удорожает изделие – вот здесь, если есть такая необходимость, в принципе, можно сэкономить, хотя комфорт в использовании от автоматики существенный.

Обязательно обратите внимание на материал, из которого изготовлена створка ворот. Лучше всего будет выбрать более-менее толстый металл или сендвич – панели, которые идут уже с утеплителем и не нуждаются в дополнительной термоизоляции. Обычно, ворота до 20 мм толщиной идут как холодный вариант, а свыше – с утеплителем.

Виды секционных гаражных ворот. Стандартные размеры секционных гаражных ворот: цены различных моделей

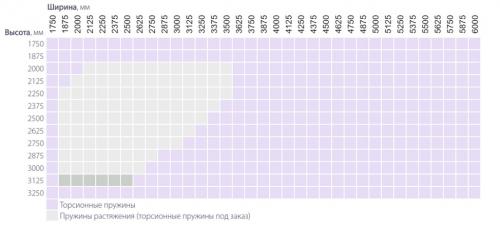

У разных производителей секционных ворот – разные размерные линейки воротного полотна. Например, у ворот «Алютех» минимальные габариты – 1750 мм х 1750 мм, а максимальная 3250 мм х 6000 мм
Секционные ворота можно подобрать под практически любые габариты проема.
Стоимость конструкции складывается из нескольких параметров: размер, комплектующие, наличие автоматизации. Стоимость секционных ворот с торсионными пружинами будет выше, чем с пружинами растяжения.
Давайте сравним по стоимости и характеристикам два типа секционных ворот от производителя «Алютех».

Секционные ворота серии Trend: минимальный размер 1750 мм Х 1750 мм. С пружинами растяжения будут стоить от 32950 р.
Характеристика ворот: простые гаражные ворот. Подходят для установки в помещение, где не требуется повышенных требований к сохранению тепла.
Толщина панели – 40 мм. Полотно защищена от расслоения и коррозии.
Полотно надежно прижато к уплотнителям, что исключает продувание.
Нержавеющие комплектующие
Система балансировки обеспечивает 25 000 циклов подъема-опускания, что равно 17 годам службы при ежедневном 4-х разовом открывании.
На случай отключения электроэнергии предусмотрена система перевода ворот в режим ручного управления
Электропривод AN-Motors – снащен всеми востребованными функциями для максимальной автоматизации работы.
Есть механизм разблокировки автоматики.
Ворота оснащены храповыми муфтами, защищающие ворота от падения;
Есть система ограничения усилий, которая не допускающая наезда ворот на препятствия и подъема человека;
Ворота соответствуют европейским стандартам безопасности.
