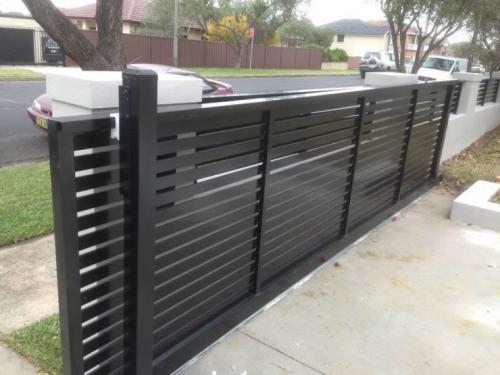

В настоящее время в интернете имеется большое количество фото откатных ворот, которые предлагают приобрести различные компании для установки не только на промышленных объектах, но и частном домостроении. При этом, многие имеют возможность изготовить их собственными руками.

Все необходимое для монтажа

Как сделать откатные ворота, и какой инструмент и материалы потребуется для достижения поставленной задачи. Из инструментов вам потребуется:

• Лопата.
• Сварочный аппарат.
• Болгарка.
• Топор.
• Строительный уровень.
• Рулетка.
• Шуруповерт.
• Молоток.

Стоит отметить, что все инструменты, перечисленные выше, имеются обычно у любого мастерового хозяина в доме, исключение может составлять сварочный агрегат. Но и его при необходимости можно арендовать у знакомых или приобрести в магазине.

Дальнейшая подготовка

Подготовив для монтажа ворот инструмент, нужно подсчитать какие и в каком количестве нужны материалы, и в какую сумму обойдется монтаж откатных ворот своими руками. А так же составить подробные чертежи откатных ворот, которые вы планируете в будущем установить.

За основу лучше взять стандартные ворота с шириной проема в четыре метра, а высотой в два метра.

Все необходимое без особых проблем, включая комплектующие для откатных ворот, возможно, приобрести в магазинах строительных материалов или на оптовых базах.

Монтажные работы

Монтаж таких ворот нужно начать осуществлять с создания основы для «закладной». Ее длина должна составлять половину ширины проема, то есть два метра. К ней так же необходимо приварить с помощью электросварки примерно девять-десять единиц металлической арматуры длиной чуть более метра и диаметром 14 миллиметров.

Далее выкапывается яма глубиной один метр. После чего замешивают бетон и устанавливают с его помощью «закладную».

Затем необходимо дождаться высыхания бетона и приготовить для дальнейшей работы нужную фурнитуру. После этого, по продуманной вами схеме откатных ворот, изготовить каркас с помощью сварочного аппарата и другого приготовленного инструмента.

Установка ворот

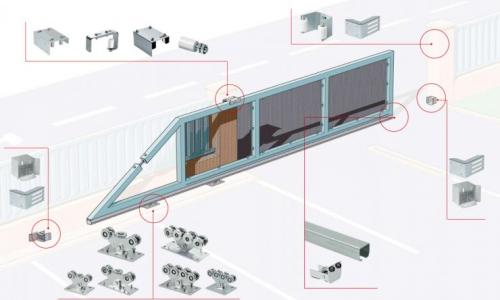

Для начала при установке откатных ворот необходимо смонтировать специальные роликовые каретки, на которые после этого установить сами ворота. Далее используя уровень, необходимо четко выставить конструкцию.

Из квадратного профиля размером 6Х3 сантиметров изготавливают закладные для другой комплектации. Затем к прутам, выведенным из столбов, крепят роликовые улавливатели.

На конце направляющей монтируется ролик, имеющий специальные зажимы, и закрывающийся с двух сторон заглушками из резины.

Последними монтируются роликовые каретки, после чего можно переходить к следующему этапу.

Монтаж автоматики

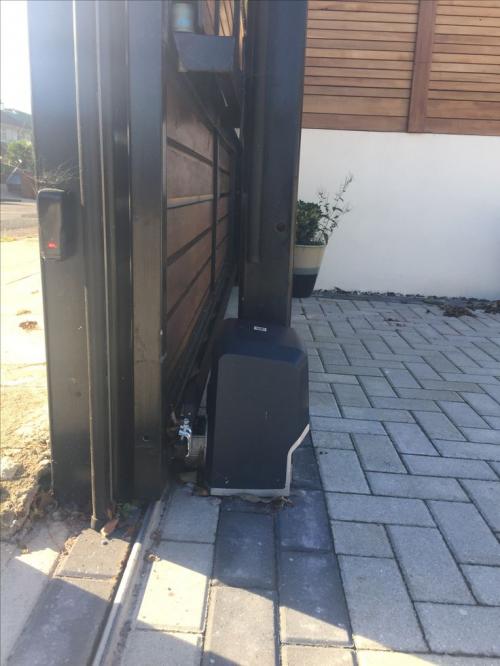

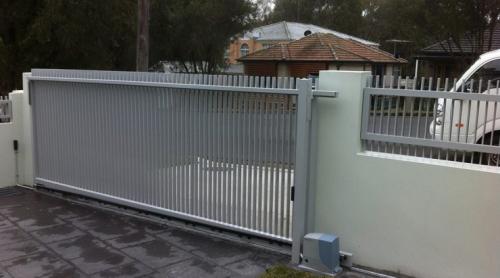

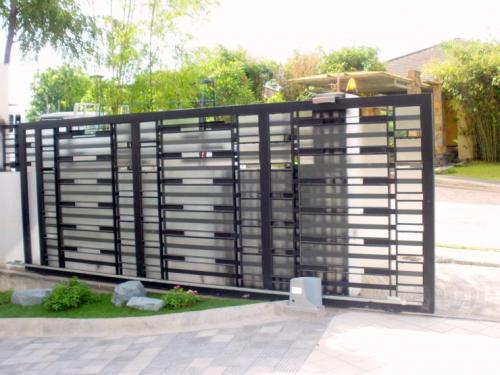

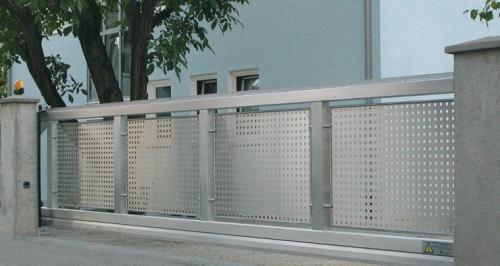

Для начала еще раз глянем на эскиз откатных ворот и определяем место для монтажа электропривода. Затем возьмем основание и установим на него привод. После этого разметим место монтажа и установим туда основание, обварив его при помощи электросварки.

Теперь можно прикрутить электрический привод к основанию. Монтируем зубчатую рейку к конструкции ворот.

На рейке устанавливают концевые выключатели, которые встречаются двух основных видов, либо механического, либо магнитного типа.

Далее устанавливается привод, с использованием подробной инструкции производителей. Можно приступать к тестированию, система работает отлично, если есть сигнал.

В случае появления препятствия на его пути, такого как автомашина, животное или человек, ворота сразу же откатываются назад.

Иногда по желанию хозяина, с левой стороны ворот при помощи саморезов закрепляется сигнальная лампочка, но это не обязательное требование.

Следует помнить, что автоматику на откатные ворота, возможно, монтировать только в том случае, если они без всяких помех двигаются на рельсе.

Раздвижные ворота для дома. Сообщества › Сделай Сам › Блог › Откатные ворота из подручных материалов.

Когда начинал строительство вокруг было голое поле. Сейчас у всех заборы, не стал выделяться и тоже озаборился. Стал вопрос сделать ворота. Переднюю часть участка огородил временным забором, потом, когда разбогатею переделаю на каменные столбы и кованный забор. Пока богатству свалится не откуда, каменный забор в ближайшие лет пять-десять не предвидится, поэтому решил сделать откатные ворота, так как распашные мне не нравятся в принципе. Занимают место, боятся ветра и т.д. Откатные сделать проще не куда, позвонил, узнал. Цена… кусается от 51 000. Посмотрел что предлагает тырнет, в основном комплект роликов и балку, удобно и практично но цена то же не совсем гуманная, 15 тысяч жалко стало, плюс металл, профлист ещё тысяч на пять. Во общем материала на 20 000 с хвостиком. А если прибавить электропривод, датчики, брелки плюс ещё 40 000. Для меня получилась вся эта арифметика — дорого. Но ворота всё равно хочется. Может кому то и смешные деньги. Но я решил не много с экономить.
Для начала, прикинул как можно сделать просто и с минимальными затратами. Оговорюсь сразу, ворота будут лёгкими. Первое что пришло на ум, четыре ролика крепим к столбам забора, два швеллера один в низ а второй на верх ворот. Всё, ворота готовы.

По идее всё хорошо, но верхний швеллер будет постоянно забиваться, летом грязью, зимой снегом и льдом. Выход – закрывать верхнюю часть ворот от загрязнения. Хорошо, берём другую конструкцию, убираем швеллер и меняем ролики. Так получилось гораздо лучше и проще.

Ролики с проточкой по ширине балки ворот. На рисунке всё просто. Можно объединить две идеи, с низу оставить швеллер, а с верху ролик с балкой. Да, на балку то же будет попадать пыль и снег, но там нет бортиков и это будет самоочищаться.Перешёл к воплощению идей в жизнь. Токаря искать не стал, знакомых нет, поехал по магазинам запчастей, не только автомобильных, смотрел все возможные ролики, подшипники, натяжители… В общем всё, что можно приспособить. В итоге нашёл вот такие ролики…Прикупил четыре штуки, три китайских по 140 рублей и один Российский за 250 рублей. Это ролик усиленный натяжителя ремня. Был ещё немецкий но за 500 рублей. По качеству больше понравился Российский, там подшипник более широкий, на немецком пластмасса не очень.Прикупил металлДва швеллера № 5 по 6 метровПрофтруба 50х25х2 — 6 штук по 6 метров (можно и 40х20х2 они легче)Уголок 75х75х5 – 6,5 метов.

Делаем заготовки:— нижнюю балку. Привариваем к швеллеру профтрубу.

— верхнюю балку. Свариваем две профтрубы букой – Т.

Получаем две несущие балки, нижнюю и верхнюю.

При сваривании балок учитываем толщину профлиста 8 мм. Швеллер 5см, профтруба 2,5 см. 2,5 пополам получается полка 1,25 см. Делаем сторону полки внешнюю, где будет прикручиваться профлист 1,5 см, а обратную 1см. Выпуски на балках 10 см. Из-за проёма ворот который у меня 4м 30см. Решил уменьшить его до 4 метров.Теперь выходим, как говорят в поле. Имеем вот такой кусок забора и проём под ворота.Первым делом размечаем ворота на месте и выставляем нижний 75х75х5 опорный уголок на котором будут крепиться опорные ролики.Устанавливаем первый ролик, пока временно. Привариваем кусок уголка к стойке забора и принимаем её за точку отсчёта.

Ролик выпустил на 10 см от стойки для уменьшения проёма ворот.

Устанавливаем нижнюю балку ворот на ролик (сваренный швеллер и профтруба) и временную опору на противоположной стороне забора, выравниваем по уровню.Привариваем опорный уголок ворот предварительно надрезав его и отогнув края.

Откатные ворота на роликах. Как сделать откатные ворота своими руками

Что потребуется для изготовления ворот своими руками?

1. Сварочный аппарат, бытовой трансформаторный подойдет вполне. Сварочный ток должен быть не ниже 130 А. Следите за тем, что бы аппарат не перегревался при работе. Желательно, конечно, иметь сварочник инверторный, но он стоит намного дороже. Аппарат должен иметь рукава и маску.

2. Электроды. Пачки 3х мм универсальных электродов хватит на изготовление ворот с калиткой.
3. Болгарка или отрезная машинка, любого типоразмера.

4. Отрезные круги на маленькую болгарку (125мм) потребуется около 7 + 2-3 зачистных.

5. Молоток.

6. Уровень.

7. Шуруповерт с насадками под крепление профлиста(либо заклепочник).

8. Саморезы(либо заклепки) – 200 шт.

9. Комплект фурнитуры для откатных ворот.

10. Профнастил около 10 м.кв.

11. Труба 60*40 - 20 м.

12. Труба 40*20 - 20 м.

13. Труба 60*60 - 7 м.

14. Швеллер 16 – 20 см, его длинна должна быть равна половине ширины проема(если проем 3,6 метра – длинна швеллера 1,8 м).

15. Арматура сечением 10 – 14 мм.

16. Краска - 1 банка.

17. Грунтовка – 1 банка.

18. Растворитель - 1 банка.

19. Герметик.

20. Автомобильный противокоррозионный грунт - 1 баллончик.
