Двухскатная крыша дома своими руками. Что учесть при расчете кровли
В соответствии со СНиП 2.01.07-85, стропильные системы для малоэтажных домов рассчитываются с учётом следующих нагрузок:
- Вес стропильной системы;
- Вес теплоизоляционных материалов (если рассчитывается теплая кровля);
- Вес кровельного покрытия;
- Нагрузка ветра;
- Нагрузка снега.
По карте снеговой нагрузки можно определить, насколько прочной должна быть крыша
Самые важные параметры для расчета стропильной системы — это снеговая и ветровая нагрузка. Если суммарный вес кровли можно контролировать путем подбора кровельных материалов, то к нагрузкам ветра и снега приходится приспосабливаться.

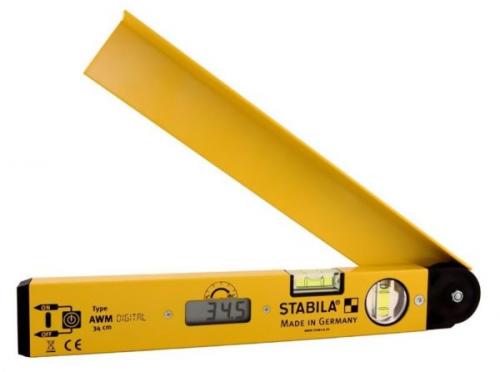

Измерить наклон кровельных скатов можно вот таким прибором — строительным угломером
Большое скопление снега на скатах приводит к поломке или обрушению кровли. Чтобы компенсировать нагрузку снега, подбирается правильный угол наклона стропил. Но слишком большой наклон — это причина срыва кровельного покрытия при сильном ветре.
На схеме показано, какой именно угол должен учитываться при проектировании кровли. Измеряется он строительным угломером.
Оптимальный угол наклона двухскатной кровли с учетом снеговой и ветровой нагрузки составляет 30-45°. С увеличением наклона мы получим более интенсивное схождение снега, но при этом возрастет ветровая нагрузка.
Выбор угла наклона ската также зависит от площади перекрытия и от желаемых габаритов чердачного помещения. Чем больше площадь чердачного перекрытия, тем больше угол наклона крыши. Соотношение этих параметров показано в таблице.
.
Двускатная крыша с разными скатами. Плюсы и минусы ассиметричных кровель
Двускатная крыша с разными скатами имеет массу характерных особенностей. Прежде всего, такая необычная конструкция верхней части здания должна нравиться самим хозяевам дома. Надо понимать, что необычный вид строения будет выделять его ярким архитектурным пятном на фоне посёлка из домов с симметричными кровлями.
Скаты могут быть разной длины с разными углами наклона или равной длины, а также разной формы и длины. Вариантов много, но признак остаётся один – это асимметрия поперечного сечения кровли. Прежде чем выбирать проект будущего домостроения с ассиметричной крышей, нужно взвесить все аргументы за и против.
Нестандартное решение асимметричной кровли привлекает преимуществами устройства помещений невозможных под обычной двускатной крышей. Плюсы состоят в следующем :
- разделение мансарды на несколько комнат разной площади;
- совмещение жилого сектора с гаражным боксом, эллингом, мастерской или другим техническим помещением под одной крышей;
- под удлинённым скатом удобно устроить террасу или лоджию;
- использование большего из двух скатов для установки солнечных батареи.
Все нестандартные решения строительных конструкций, в том числе крыш, несут в себе основной недостаток – это удорожание строительства.
Если в обычном случае застройщик может выбрать один из типовых проектов с привязкой к местным условиям строительства, то разработка индивидуальной проектной документации для дома с асимметричной крышей обойдётся значительно дороже. Изменение размеров кровельных конструктивов в домах с асимметричными крышами влечёт за собой увеличение расходов на приобретение дополнительных строительных материалов.
Дизайн и выгодная архитектура
Возведение разных скатов двускатной крыши востребовано чаще всего в тех случаях, когда застройщик хочет объединить в единый комплекс жилой дом с пристройками различного назначения. Архитекторы стремятся к тому, чтобы кровля необычной формы удивляла своей оригинальностью и радовала глаз совершенством геометрии верхней части здания. Фантазиям дизайнеров в этом отношении нет предела.
Появилось огромное количество домов необычного вида из-за асимметрии двускатных крыш. На рубеже столетий пик спроса на такие революционные решения прошел, и мода на них резко пошла на убыль.
Впоследствии нерациональные проекты были забыты. Остались популярными лишь те конструктивные новшества, где асимметричные кровли доказали свою практичность и красоту. Удачные проекты создают наилучшие мансардные помещения , когда разный угол наклона при равной длине скатов или разная длина скатов при одинаковом угле наклона.
Устойчивость к атмосферным явлениям
К атмосферным явлениям, влияющим на несущую способность крыши, относят снеговую и ветровую нагрузку. Их величину определяют справочным путём по таблицам СНиП 2.01.07-85 с привязкой по карте к месту строительства.
Районирование территории РФ по весу снегового покрова :
Нормативная снеговая нагрузка есть результат многолетних наблюдений местных синоптиков . В зависимости от снегового района (I — VIII) расчётная нагрузка от выпавшего снега может достигать от 70 до 560 кг на 1 м2ската кровли. Устойчивость к этому явлению достигается установкой дополнительных опорных элементов и увеличением поперечного сечения стропил и балок опорного каркаса кровли.
В асимметричной крыше угол наклона одного ската намного больше угла наклона второй части кровли. Естественно, что пологий скат будет более «страдать» от снежных накоплений. Поэтому проектировщики уделяют большее внимание несущей способности этой части крыши. В то же время ориентацию дома планируют так, чтобы пологий скат был максимально развёрнут на солнечную сторону.
В особых ветровых районах воздушные потоки могут обладать разрушительной мощью. В таких местах дом строят таким образом, чтобы асимметричная крыша была обращена к сильным ветрам площадью наименьшей парусности.
Удобство мансарды
Оригинальное строение асимметричной крыши позволяет наиболее комфортно распорядиться пространством мансарды. В асимметричной конструкции ось конькового прогона может быть сильно смещена в сторон у одного из скатов кровли. В ином случае увеличивают площадь мансарды за счёт удлинения одного из скатов или изменения угла наклона.
Кроме двух разных скатов, кровля с торцов закрыта фронтонами. В них удобно устраивать окна. При большой площади оконных проёмов отпадает необходимость устройства мансардных окон, непосредственно встроенных в кровельное покрытие.
Двускатная крыша. как сделать легко и просто. Как обойтись без сложных расчетов?
Крайне желательно, чтобы сечение и линейные размеры деревянных балок определялись проектом. Проектировщик даст четкие расчетные обоснования геометрическим параметрам доски или бруса с учетом всего спектра нагрузок и погодных условий. Если в распоряжении домашнего мастера проектной разработки нет, путь его лежит на стройплощадку с подобной кровельной конструкцией.
На этажность возводимого здания внимание можно не обращать. Проще и правильнее выяснить требующиеся размеры у прораба, чем узнавать их у владельцев шаткого самостроя. У прораба будет необходимая документация с четким расчетом нагрузок на 1 м² крыши в конкретном регионе.
![Двускатная крыша. как сделать легко и просто. Как обойтись без сложных расчетов?](https://dekor-i-interer.ru-land.com/sites/default/files/i/dekor-i-interer.ru-land.com/27322/6-10/d93a395d0703.jpg)
Шаг установки стропилин определяет тип и вес кровельного покрытия. Чем оно тяжелее, тем меньше должно быть расстояние между стропильными ногами. Для укладки глиняной черепицы, например, оптимальным расстоянием между стропилами будет 0,6-0,7 м, а для монтажа металлочерепицы и профлиста допустимо 1,5 — 2 м.
Однако даже при превышении шага, требующегося для правильно монтажа кровли, имеется выход. Это устройство усиливающей контробрешетки. Правда она увеличит и вес крыши, и бюджет строительства. Поэтому с шагом стропил разобраться лучше до сооружения стропильной системы.
![Двускатная крыша. как сделать легко и просто. Как обойтись без сложных расчетов?](https://dekor-i-interer.ru-land.com/sites/default/files/i/dekor-i-interer.ru-land.com/27322/6-10/5f1b638680ee.jpg)
Народные умельцы вычисляют шаг стропил согласно конструктивным особенностям постройки, банально разделив длину ската на равные расстояния. Для утепленных крыш шаг между стропилами подбирают, исходя из ширины плит теплоизоляции.
У нас на сайте вы можете найти калькулятор для расчета двускатной крыши , который возможно вам поможет при строительстве.
Двускатная крыша одноэтажного дома. Небольшой одноэтажный дом с двускатной кровлей
Широким полем деятельности для предоставления проектов одноэтажного дома с двускатной крышей являются застройки садовых товариществ. Для временного проживания не требуется большая квадратура жилой площади и сравнительно недорогие проекты этих домов пользуются вполне заслуженным спросом, как оптимальный вариант решения проблемы.
Представленный типовой вариант обладает минимальным количеством дополнительной площади, но весьма уютен. Одноэтажная постройка запроектирована на монолитном ленточном фундаменте:
- с большим чердачным пространством;
- с наружными и внутренними несущими стенами из ячеисто-бетонных блоков и утеплением минераловатой ;
- перегородками из пустотелого керамического кирпича;
- с кровельными перекрытиями из деревянных балок , предназначенными под метеллочерепицу.
Загородный дом с простой крышей и террасой
Достаточно непродолжительным летом в регионах России лучше всего наслаждаться в уюте крытых дополнительных пристроек своего дома. Варианты проектов одноэтажного дома с двускатной крышей и террасой предлагают весьма комфортные планировки с оригинальным архитектурным решением.
В подавляющем большинстве проектировка одноэтажного дома с прилегающей террасой включает второй выход из кухонного помещения, что создает дополнительные удобства. Расположение террасы одноэтажного строения, как правило, планируется с «глухой» стороны дома, противоположной главному въезду.
Каркасный дом с использованием канадских технологий
Применение в пригородных постройках проектов каркасных домов с крышами из двух скатов дает не только красивый внешний вид, но и обеспечивает надежность с весьма короткими сроками строительства. Материальные затраты на такое жилье существенно ниже уровня расходов на типовую постройку из другого материала.
Высококачественное сырье, входящее в составляющие материалы и использование современной технологии, позволяет сэкономить энергоресурсы и сократить время постройки даже в самых сложных проектах.
Продолжительность монтажных работ по возведению двускатной крыши также краткосрочна, а на выборе материала кровельного настила можно значительно сэкономить.
Ломаная мансардная крыша
Такой вариант как ломаная мансардная конструкция вызывает некоторое расхождение мнений в целесообразности ее использования.
Она достаточно сложна в разработке проектов и сооружении, однако, при грамотном инженерно-строительном решении, преимущества такого строения не вызывают сомнений:
- образование дополнительного этажного помещения с жилыми комнатами;
- уменьшенная нагрузка на конструкцию во время зимних снегопадов;
- возможность творческих решений с созданием террасовых площадок и небольших лоджий или балконов, которые придадут дому некую индивидуальность.
Монтажный вариант работ проходит поэтапно, часть которого проводится на земле. Заказ и выбор кровельных материалов происходит по желанию заказчика и почти не ограничен.
Как сделать двухскатную крышу на старом доме. Сборка наслонных
Наслонная стропильная система двухскатной крыши каркасного дома, и не только каркасного, собирается не на крыше, а на земле. Все дело в том, что сложно подогнать элементы между собой, когда у них нет опоры на одном конце. Для этого придется сооружать дополнительную опорную конструкцию временного типа. Это затраты времени, сил и средств, никому не нужные.
Поэтому парные стропила, они же в собранном виде носят название фермы, собираются в плоскости земли. Так как конструкция фермы – это треугольник, в симметричной кровле к тому же равнобедренный, то собрать его не составит большого труда. Основная задача производителя работ – соблюсти размерные параметры элементов фермы. Потому что подгонять фермы на крыше будет сложнее, если между ними достаточно большие размерные погрешности.
- Поднимают стропила в сборе на крышу подъемным краном или другим приспособлением.
- Сначала устанавливают две крайние фермы по фронтонам дома, выставляют их между собой по высоте и закрепляют к балкам перекрытия подпорками и укосинами (временными).
- Натягивают между верхними точками двух ферм нить, по которой монтируют остальные стропильные треугольники.
Остальное, как и в случае с висячими стропильными ногами: набивается обрешетка и кровельный материал.
Расчет стропильных ног
Важное подготовительное мероприятие, от которого зависит несущая способность системы в целом. Самостоятельно провести расчет, если вы в этом не разбираетесь, невозможно. Поэтому обыватели пользуются онлайн калькуляторами либо таблицами. В основе расчетных манипуляций лежит сечение брусков (в мм) или досок, зависящее от длины ног и шага установки.
Зависимость такая: чем длиннее ноги и больше расстояние между ними, тем больше должно быть сечение брусов. К примеру:
- шаг установки 2,15 м, длина стропилы 3 м, для этого используют брус сечением 100х150 мм;
- шаг 1,4, длина 3, сечение 75х125 мм;
- шаг 2,15, длина 5 м, сечение 100х250;
- шаг 0,9, длина 5,5, сечение 50х200 мм.
Для каждой позиции найдется свой параметр применяемых брусков. Таблицы есть в свободном доступе.
Уклон скатов
Определить уклон конструкции двухскатной крыши непросто. Учитывают вид кровельного покрытия. Зависимость такая:
- если используется асбоцементный шифер, то угол должен быть не меньше 22°, снижение данного параметра приведет к протечкам в местах стыковки соседних листов;
- металлочерепица – угол в 14°;
- профнастил - 12°;
- битумная черепица – угол не должен превышать 15°, в противном случае появляется вероятность сползания покрытия с обрешетки;
- рулонный материал (рубероид, толь и прочие) – наклон в пределах 3-25°.
Но здесь есть один нюанс. Чем круче крыша, тем меньше нагрузок действует на ее скаты, потому что дождевая вода и снег быстро сходят с поверхностей. Но при этом увеличивается парусность конструкции. То есть ветровые нагрузки увеличиваются. При этом высокие крыши – это возрастание затрат на стройматериалы, которые повышают себестоимость сооружения.
Строительство крыши частного дома: виды конструкций, этапы монтажа и распространенные ошибки
Разноскатные крыши
Двускатная кровля с разными скатами сегодня встречается достаточно часто. Нельзя сказать, что они лучше симметричных, но оригинальность конструкции сделала их популярными. Добавим, что такие кровли более сложны, чем традиционные с одинаковыми скатами.
Делятся эти крыши на три вида:
- Несимметричные. У них коньковый прогон располагается посередине дома. Скаты располагаются друг к другу под одним углом наклона. Но один из них всегда длиннее другого.
Двускатная крыша чертеж. Стропила — основополагающий элемент
Основной «игрок» каркаса для сооружения крыши – стропило, в среде кровельщиков называемое стропильной ногой. Лежни, раскосы, бабки, прогоны, затяжки, даже мауэрлат могут использоваться или не использоваться в зависимости от архитектурной сложности и габаритов крыши.

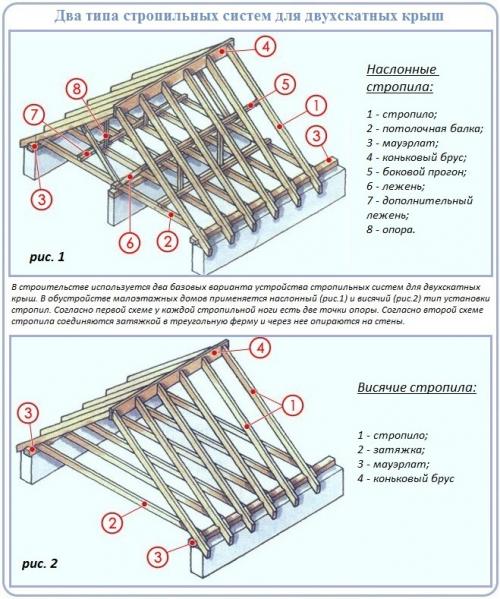

Стропила, применяемые в строительстве каркаса двухскатных крыш, по техническим признакам и способу укладки подразделяются на:
- Наслонные стропильные ноги, обе пятки которых имеют под собой надежные конструктивные опоры. Нижний край наслонного стропила упирается в мауэрлат или в потолочный венец сруба. Опорой для верхнего края может служить зеркальный аналог смежной стропилины или прогон, представляющий собой горизонтально проложенную под коньком балку. В первом случае стропильная система называется распорной, во втором безраспорной.
- Висячие стропила, верх которых упирается друг в дружку, а низ базируется на дополнительной балке – затяжке. Последняя соединяет две нижние пятки смежных стропильных ног, в результате получается треугольный модуль, именуемый стропильной фермой. Затяжка гасит процессы растяжения, благодаря чему на стены действует только вертикально направленная нагрузка. Конструкция с висячими стропилами хоть и является распорной, но сам распор на стены не передает.
В соответствии с технологической спецификой стропильных ног сооружаемые из них конструкции делятся на наслонные и висячие. Для устойчивости конструкции оснащают подкосами и дополнительными стойками. Для устройства опор верха наслонных стропилин монтируют лежни и прогоны. В реальности стропильная конструкция намного сложнее, чем описанные элементарные шаблоны.
Отметим, что формирование каркаса двухскатной крыши может вообще производится без стропильной конструкции. В таких ситуациях предполагаемые плоскости скатов образуются слегами – балками, уложенными прямо на несущие фронтоны. Однако интересует нас сейчас конкретно устройство стропильной системы двух скатной кровли , а в нем задействованы могут быть как висячие или наслонные стропила, так и комбинация обоих типов.
Отметим, что формирование каркаса двухскатной крыши может вообще производится без стропильной конструкции. В таких ситуациях предполагаемые плоскости скатов образуются слегами – балками, уложенными прямо на несущие фронтоны.
