Монтаж стропильной системы двухскатной крыши. Чертежи и схемы стропильной системы двухскатной крыши

01.10.2022 в 09:14

Монтаж стропильной системы двухскатной крыши. Чертежи и схемы стропильной системы двухскатной крыши

Двухскатная крыша считается одним из самых популярных и востребованных вариантов для обустройства коттеджей, загородных домом или дач.

Несложная конструкция (две наклонные поверхности) просто и быстро собирается, материал (в основном пиломатериал) для монтажа доступный, недорогой, и всегда есть на строительном рынке.

Рассмотрим далее в статье, какие бывают стропильные конструкции для такого вида крыш, схемы, устройство стропил, порядок крепления, а также какой вариант является наиболее выгодным с экономической точки зрения.

могут быть висячие или наслонные . Эти виды различаются не только по способу устройства и крепления, они предназначены для определенных типов домов в соответствии с их параметрами/размерами.

Стропильная система двухскатной крыши представляет собой конструкцию треугольного вида, где две наклонные плоскости-скаты соединяются в верхней точке воедино коньковым прогоном.

Классический вариант стропильной системы включает в себя следующие основные составляющие модули:

  1. – располагается в нижнем основании, является связующим звеном между несущими стенами и крышей. Представляет собой брус, на который опираются стропильные ноги, и другие стропильные элементы.
  2. – чаще деревянные, но при строительстве больших зданий, используют металлические элементы. Это основные детали стропильной системы, они образуют угол уклона, создают два ската. Стропила должны быть из качественного материала, прочными и крепкими, так как они обеспечивают основную опору для обустройства кровельного пирога, укладки финишного покрытия.
  3. – наружное, горизонтальное соединительное ребро, на котором фиксируются верхние части стропильных ног.
  4. – элементы, которые соединяют противоположные стропила поперек, обеспечивают жесткость и прочность.
  5. – дополнительно поддерживают стропила.
  6. – равномерно перераспределяют нагрузку от кровельной конструкции. Это бруски, которые устанавливают вдоль мауэрлата.
  7. – «снимают» нагрузки от прогонов, направляя на лежни.

Стропильная система двускатной крыши чертеж. Стропила — основополагающий элемент

Основной «игрок» каркаса для сооружения крыши – стропило, в среде кровельщиков называемое стропильной ногой. Лежни, раскосы, бабки, прогоны, затяжки, даже мауэрлат могут использоваться или не использоваться в зависимости от архитектурной сложности и габаритов крыши.

Стропила, применяемые в строительстве каркаса двухскатных крыш, по техническим признакам и способу укладки подразделяются на:

  • Наслонные стропильные ноги, обе пятки которых имеют под собой надежные конструктивные опоры. Нижний край наслонного стропила упирается в мауэрлат или в потолочный венец сруба. Опорой для верхнего края может служить зеркальный аналог смежной стропилины или прогон, представляющий собой горизонтально проложенную под коньком балку. В первом случае стропильная система называется распорной, во втором безраспорной.
  • Висячие стропила, верх которых упирается друг в дружку, а низ базируется на дополнительной балке – затяжке. Последняя соединяет две нижние пятки смежных стропильных ног, в результате получается треугольный модуль, именуемый стропильной фермой. Затяжка гасит процессы растяжения, благодаря чему на стены действует только вертикально направленная нагрузка. Конструкция с висячими стропилами хоть и является распорной, но сам распор на стены не передает.

В соответствии с технологической спецификой стропильных ног сооружаемые из них конструкции делятся на наслонные и висячие. Для устойчивости конструкции оснащают подкосами и дополнительными стойками. Для устройства опор верха наслонных стропилин монтируют лежни и прогоны. В реальности стропильная конструкция намного сложнее, чем описанные элементарные шаблоны.

Стропильная система двускатной крыши чертеж. Стропила — основополагающий элемент

Отметим, что формирование каркаса двухскатной крыши может вообще производится без стропильной конструкции. В таких ситуациях предполагаемые плоскости скатов образуются слегами – балками, уложенными прямо на несущие фронтоны. Однако интересует нас сейчас конкретно устройство стропильной системы двух скатной кровли , а в нем задействованы могут быть как висячие или наслонные стропила, так и комбинация обоих типов.

Стропильная система двускатной крыши чертеж. Стропила — основополагающий элементОтметим, что формирование каркаса двухскатной крыши может вообще производится без стропильной конструкции. В таких ситуациях предполагаемые плоскости скатов образуются слегами – балками, уложенными прямо на несущие фронтоны.

Источник: https://dekor-i-interer.ru-land.com/stati/stropilnaya-sistema-dvuhskatnoy-kryshi-dlya-nebolshih-domov-mauerlat

Установка стропил без конькового прогона. Крепление стропил к коньковому брусу: 6 основных способов монтажа

Узел крепления конька и стропил — одна из ключевых частей наслонной стропильной системы. Нижний край стропильных ног в такой системе опирается на мауэрлат или прямо на стену, а верхний — на коньковый прогон. Именно конек связывает стропильную систему в единое целое, придает ей большую, чем у висячей конструкции, жесткость, делает устойчивой. Поэтому очень важно, чтобы крепление стропил к коньковому брусу и их сращение друг с другом было правильным. Иначе прочность всей стропильной системы окажется под угрозой.

Установка стропил без конькового прогона. Крепление стропил к коньковому брусу: 6 основных способов монтажа

Как это часто бывает в строительстве, крепление конькового бруса к стропилам можно выполнить не одним, а сразу несколькими способами. Причем у каждого метода есть особенности, а у некоторых — еще и довольно узкая сфера применения. В статье мы подробно рассмотрим все основные способы крепления стропил к коньку и расскажем об их преимуществах и недостатках, чтобы вы смогли выбрать тот метод, который будет оптимальным в вашем случае. Но, для начала, остановимся на крепеже, который используют для монтажа стропильных ног.

Крепление стропил к коньковому прогону выполняется с помощью трех видов крепежей: крепежные метизы, деревянные соединительные элементы и металлические крепежные детали.

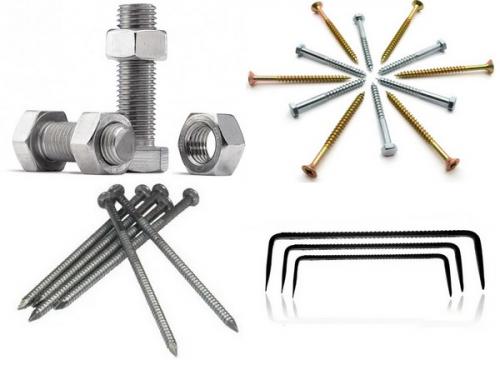

Крепежные метизы — это все, что вбивается или ввинчивается непосредственно в дерево. Чтобы соединить стропила с коньковым брусом используют:

  1. длиной 150-200 мм. Самый старый и простой тип крепления, который применяют при возведении практически каждой стропильной системы.
  2. Кровельные скобы — П-образный крепеж с заостренными плечами длиной 60 мм, который изготавливают из проволоки или прута диаметром 8-12 мм. Очень надежный и простой тип крепежа.
  3. Саморезы и шурупы для крепления металлических соединительных элементов. Заменять длинными саморезами ершенные гвозди нежелательно, поскольку такой узел менее надежен.
  4. Болты для сквозных креплений. Болты М16 нужны для создания шарнирного соединения стропил, болты М10 или М12 — для установки соединительных элементов, в основном, деревянных.

Установка стропил без конькового прогона. Крепление стропил к коньковому брусу: 6 основных способов монтажа

Металлические зубчатые пластины (МЗП), которые часто используют для соединения висячих стропильных ног, для крепления стропил на конек стропильной системы не подходят. Для их монтажа нужен специальный пресс, который создаст усилие, достаточное для того, чтобы все шипы пластины плотно зашли в дерево. Создать такое усилие просто молотком невозможно, поднять пресс к коньку — тоже.

К этой категории относятся:

  1. Косынки — треугольные накладки, которые по форме повторяют узел крепления конька и стропил.
  2. Ригели — деревянные доски-накладки, у которых края подрезаны на угол, равный наклону стропил.
  3. Нагели — деревянный крепежный элемент, работающий на сдвиг. Деревянные нагели в строительстве сейчас практически не используют, за исключением устройства срубов по традиционной технологии.

Деревянные накладки, как и вся стропильная система, «дышат» — меняют свои размеры при изменении влажности. Поэтому для домов из бруса лучше, когда стропильная система с коньковым прогоном связана именно с помощью подвижных деревянных накладок, а не закреплена металлическими пластинами.

Для строительства стропильных систем современных домов практически всегда применяют крепежи из металла. Они прочны, долговечны, выдерживают очень большую нагрузку и менее трудоемкие в использовании, по сравнению с традиционными видами крепежных элементов.

Установка стропил без конькового прогона. Крепление стропил к коньковому брусу: 6 основных способов монтажа

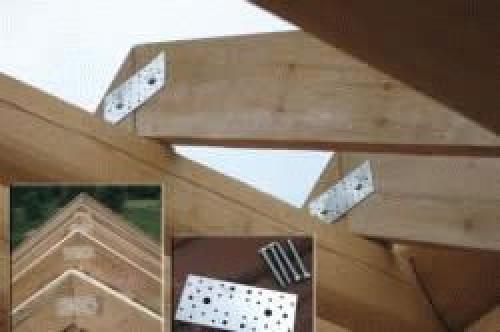

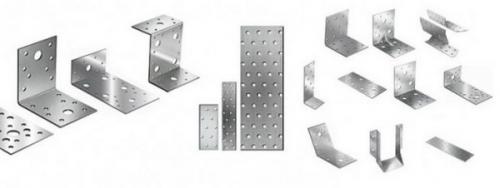

Крепление конькового прогона и стропил к нему выполняют с помощью таких металлических деталей:

  1. Усиленные уголки для дерева . Металлический уголок с перфорированием, по центру усиленный продавленным ребром жесткости. Все способы крепления стропил к коньковому брусу без вырубки требуют использование таких уголков.
  2. Перфорированные металлические пластины . Нужны для крепления стропил в месте стыка, заменяют собой деревянные накладки.
  3. LK-крепления . Металлический ассиметричный уголок со сдвинутыми плечами, форма которого напоминает цифру 4. Используется для крепления стропил к коньковому брусу без вырубки. Устанавливаются сбоку, а не сверху прогона.

Как правило, металлический крепеж делают из оцинкованной стали. Но для большей надежности ставят пассивированные соединительные элементы, поскольку они лучше защищены от коррозии.

Монтаж стропильной системы двухскатной крыши. Чертежи и схемы стропильной системы двухскатной крыши 05

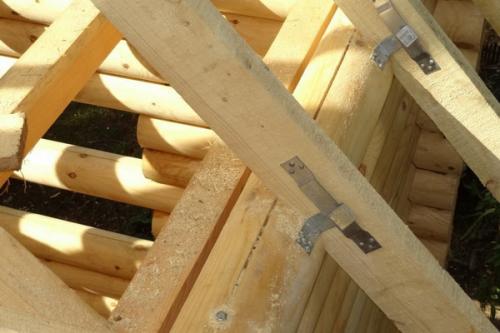

Вырубка — это запилы на стропилах, глубиной в четверть или треть доски и шириной в половину ширины коньковой балки. Они повторяют форму бруса конька и нужны для предотвращения продольного скольжения стропильных ног по коньковому прогону.

По традиционной технологии крепление стропил к коньку всегда выполняется с вырубкой. Кроме надежной фиксации стропильных ног на коньковом брусе, благодаря запилу стропила опираются на конек не по линии ребра, а прилегают к нему по всей ширине. Следовательно, и нагрузка распределяется не по тонкой линии, а по куда большей площади.

Установка стропил без конькового прогона. Крепление стропил к коньковому брусу: 6 основных способов монтажа

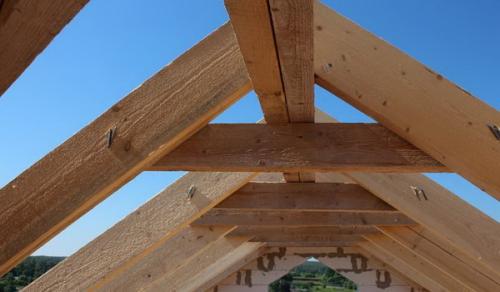

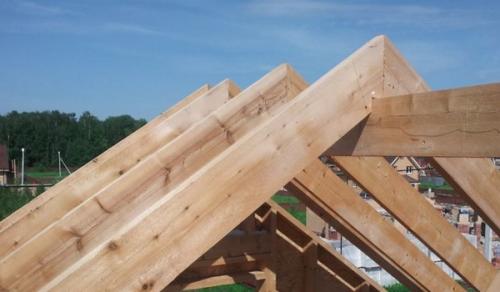

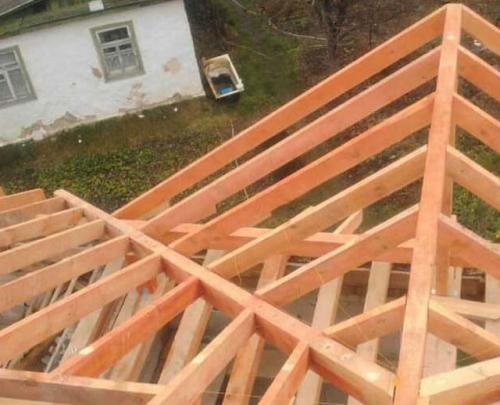

Висячая стропильная система двускатной крыши. Монтаж висячих деревянных стропил

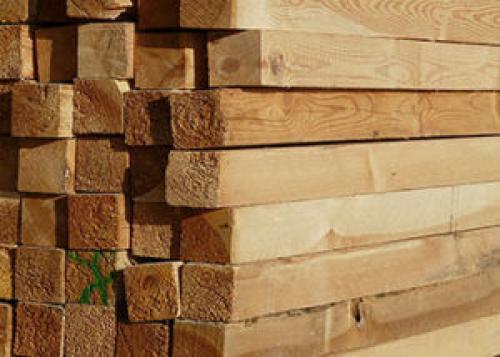

Монтаж такой системы вполне доступен своими руками. Для крыши используют брусья из дерева с сечением в 5*20 см, которые предварительно необходимо обработать при помощи специальных антисептиков и антипиренов. Это обязательное условие для работы с деревянными элементами не только для крыши, но и для остальных конструкций дома. По установке деревянных стропил последовательность действий будет следующая:

Монтаж стропильной системы двухскатной крыши. Чертежи и схемы стропильной системы двухскатной крыши 07

Все узлы соединения стропил с элементами крыши для надежности могут крепиться металлическими деталями крепления – болтами, скобами, шурупами, саморезами.

  1. Сначала наверху конструкции надежно соединяют два бруса, создается узел опирания стропил.
  2. На стропилах делается выемка, то есть паз, для того чтобы была опора для мауэрлата.
  3. Брус наверху должен соединяться с упором, для этого необходимо обеспечить соединение концов отдельных брусьев. Лучше всего первую конструкцию собрать на земле в виде шаблона, а остальные деревянные стропила изготавливать именно по этому образцу. В таком случае висячая стропильная система будет идеально ровной и надежной, а сама сборка быстрой. С подобной работой вполне могут справиться 3-4 человека. Расчет для деревянных стропил должен быть очень тщательным, не стоит пренебрегать этим, так как даже 1 мм может иметь значение.
  4. Первые стропильные ноги монтируются на одном конце крыши, вторые – на противоположном. Между парами протягивается шнур для разметки, это поможет ориентироваться при дальнейших работах. Шаг, с которым устанавливаются стропильные ноги, необходимо определять исходя из расчетов уклона. Например, если угол ската крыши составляет 30 градусов, то ширина одного пролета, где идут висячие стропильные системы, должен составлять до 70 см. Иной вариант здесь не приветствуется специалистами, хотя и возможен в некоторых случаях.

Источник: https://dekor-i-interer.ru-land.com/novosti/stropilnaya-sistema-dvuhskatnoy-kryshi-svoimi-rukami-ustroystvo

Установка стропил двухскатной крыши на сруб. Как усадка и другие «капризы» деревянных домов влияют на крышу сруба

У дерева пористый и волокнистый ствол со множеством капилляров, по которым от корня к кроне и обратно движется жидкость с растворенными в ней питательными веществами. Как только дерево срубили, эта влага начинает испаряться. Поскольку естественная влажность древесины может достигать 80%, при высыхании бревна заметно теряют в объеме. Причем процесс высыхания, если не используются специальные сушильные камеры, продолжается несколько лет до тех пор, пока не будет достигнута равновесная влажность — 10-15% в зависимости от условий эксплуатации.

Установка стропил двухскатной крыши на сруб. Как усадка и другие «капризы» деревянных домов влияют на крышу сруба

Совсем сырой лес для строительства срубов не используют. Бревнам дают отлежаться как минимум несколько месяцев или даже 1-2 года просто на воздухе. Это называется атмосферной сушкой, она позволяет довести влажность пиломатериалов до 20-30%. После этого из них, как из конструктора, складывают стены сруба. И здесь начинается самое интересное. Параллельно идут два процесса:

  1. Бревна продолжают сохнуть до границы равновесной влажности, то есть еще уменьшаются в размерах.
  2. Под нагрузкой полости, в которых раньше была влага, сжимаются, из-за чего плотность древесины растет, а толщина бревна уменьшается.

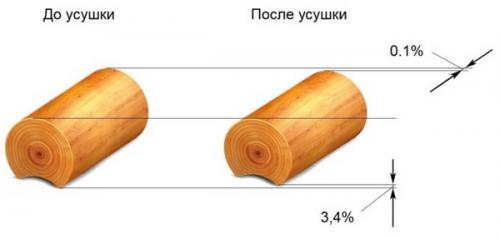

В результате дом усаживается: стены становятся ниже и тянут за собой крышу сруба. Причем высокие стены теряют в высоте больше, чем низкие. Все это продолжается годами, а общая усадка зависит от первоначальной влажности и породы древесины и может достигать 20%. Самая интенсивная усадка идет в первые 2-3 года после того как сруб был поставлен, затем подвижки становятся все меньше, но дом остается «живым» на десятилетия.

Установка стропил двухскатной крыши на сруб. Как усадка и другие «капризы» деревянных домов влияют на крышу сруба

Из-за усадки первые два года отделочные работы в доме лучше не делать. Но, к сожалению, с крышей на срубе метод «просто подождать год-два» не работает. Дом нужно закрывать кровлей сразу же после постройки, поскольку в противном случае есть риск порчи древесины, особенно верхнего венца стен. Это еще одна особенность срубов, с которой, как и с усадкой, придется смириться.

Итак, стены бревенчатого дома усаживаются, уменьшаясь в размерах, а «едущая» за ними крыша сруба, соответственно, немного меняет свою форму. Речь идет о сравнительно небольшом изменении углов наклона скатов — в пределах 2-4%. Как правило, конек проседает сильнее стен, поэтому кровля на срубе становится чуть более пологой.

Монтаж стропильной системы двухскатной крыши. Чертежи и схемы стропильной системы двухскатной крыши 10

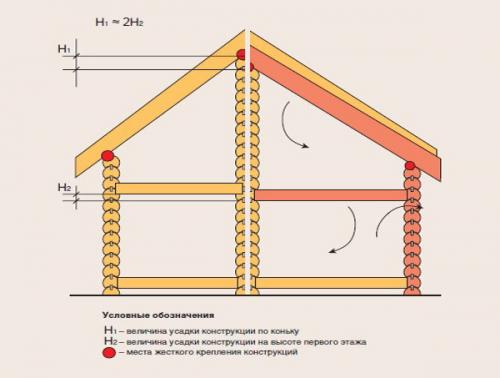

Что это значит с точки зрения устройства крыши? Вот основные последствия этих «капризов» деревянного дома:

  1. При расчете минимального допустимого уклона крыши на доме из бревна нужно добавлять к полученному значению 5%. Это необходимо, чтобы нагрузка на кровлю, когда она «сядет», не оказалась больше, чем могут выдержать несущие конструкции или кровельный материал.
  2. Стропильная система крыши не должна быть жестко зафиксирована. Нужно обеспечить ей подвижность, иначе крепления стропил и других элементов каркаса может просто вырвать. Последствия этого катастрофичны: от сильного снижения несущей способности крыши сруба до частичного или полного обрушения кровли.
  3. Работа над кровлей не заканчивается после того как вы сделали крышу на срубе. Первые два года места креплений нужно раз в полгода проверять на случай, если из-за усадки они ослабнут. Кроме того, при сильной или неравномерной усадке подвижные крепления могут занять крайнее положение, и в этом случае тоже нужно будет принимать меры.

Установка стропил двухскатной крыши на сруб. Как усадка и другие «капризы» деревянных домов влияют на крышу сруба

Все эти особенности не просто сильно усложняют монтаж крыши на срубе из бревна. Они еще и сужают выбор возможных вариантов кровель и способов их устройства. Но обо всем по порядку.

Стропильная система двускатной крыши под металлочерепицу. Недостатки и их устранение

Несмотря на визуальное сходство с керамической черепицей, стандартные недостатки материала остались без изменения. Металл очень быстро нагревается под воздействием солнечных лучей и легко остывает при снижении температуры воздуха. Коэффициент звукоизоляции сравнительно низок, так как металлические поверхности свободно пропускают звуковые волны. Кроме этого металл способен собирать капли конденсата из-за разных теплотехнических свойств с контактирующими элементами каркаса.

Это достаточно весомые недостатки, но проблема их существования легко решается при правильной сборке стропильной системы и кровельного пирога. Если монтаж стропильной системы выполнен по всем правилам с соблюдением технологических предписаний, то укладка кровельного материала пройдет без осложнений.

Монтаж стропильной системы двухскатной крыши. Чертежи и схемы стропильной системы двухскатной крыши 12

Чтобы снизить воздействие недостатков металла на конструкцию крышу и предотвратить преждевременный износ кровли, необходимо правильно составить кровельный пирог.

Вся ответственность в этом плане ложится на стропильную систему, на которую возлагаются следующие функции:

  • Удержание слоев кровельного пирога, располагающихся сверху стропилин, внизу этих элементов и между ними.
  • Создание условий для лучшей вентиляции, препятствие образованию конденсата и создание каналов для вывода влаги.
  • Формирование опор, расположенных в одной плоскости, для укладки кровельного материала.

Другими словами, стропильная система является своеобразным скелетом, который необходим для нормального функционирования крыши. Следовательно, устранить недостатки металлического покрытия можно при правильном выборе схемы установки «скелета» под металлочерепицу.

Источник: https://dekor-i-interer.ru-land.com/novosti/stropilnaya-sistema-dvuhskatnoy-kryshi-svoimi-rukami-ustroystvo

Двускатная крыша с выносом. Виды свесов двухскатной крыши и их обустройство

В строительной терминологииназывают выступающий за пределы периметра дома элемент, защищающий здание от негативного влияния атмосферных осадков, ветра, УФ- лучей.

Конструкция свесов дляимеет свои особенности, которые учитываются при ее обустройстве и отражаются на выборе подшивочного стройматериала.

Разновидности краёв двускатной кровли

На конструкцию свесов влияет обустройство вентиляции, водосточной системы и общий стиль здания. Свес можно заложить на этапе проектирования крыши, когда за линию периметра дома выводятся горизонтальные перекладины и конек. Получается устойчивая и прочная конструкция. Облегченный вариант тоже возможен при выносе обрешетки.

В домах с мансардной пристройкой рекомендуется делать увеличенную ширину свесов, что станет существенной защитой фасада.

В идеале свесы должны гармонично продолжать крышу. Конструкция зависит от использованного типа кровельного материала, погоды в регионе, выделенного бюджета. Различают следующие виды свесов двускатной кровли:

  • Карнизный заподлицо . Стропильные ноги не выступают за фронтальную границу стен. По краю стропил располагают горизонтально сливную доску. Она защищает от осадков и одновременно является конструктивной частью крепежной системы водостока. Недочетом этого вида свеса является ничтожно малая защита верхних частей стен. Если за пределами нет изначальных выступов стропил, их дотачивают «кобылками».
  • Карнизный закрытого типа . Перекрывает выглядывающие за фронтон концы стропил. Изнутри обычно предусмотрен паз, куда цепляются элементы обшивочного материала. Когда чердак является отдельным помещением, свес оборудуют вентиляционными решетками.
  • Карнизный открытого типа . Наиболее распространен при возведении загородных коттеджей. Представляет собой вынос стропил каркаса кровли за линию стены. Водосточные элементы закрепляют на боковины стропил либо к концевым кромкам.
  • Фронтонный (заподлицо/с выступом стропил). Оба варианта подходят для стандартной двускатной крыши. При выступе свеса за периметр дома потребуется обшить незащищенную часть кровли.

Источник: https://dekor-i-interer.ru-land.com/stati/stropilnaya-sistema-dvuhskatnoy-kryshi-montazh-dvuhskatnoy-kryshi

Стропильная система двускатной крыши с мансардой. Материал, шаг и сечение стропил

Еще один момент: для устройства стропильной системы мансардной крыши брать нужно только влагостойкую древесину для изготовления стропил (если вы решили именно дерево, а не металл), и обязательно дополнительно ее обрабатывать специальными пропитками. Т.к. со временем начинает терять свои свойства любая гидро- и пароизоляция, и плохо, если стропила начнут слишком быстро гнить.

Вот почему нередко стропильную систему для мансардной крыши сегодня выполняют из ЛСТК – легкого стального материала с тонкими стенами. Это, конечно, обойдется вам дороже обычной древесины, зато и преимуществ будет немало. Одна из самых ценных которых – мобильность.

Да, вы действительно в любой момент можете разобрать крышу и сделать из нее другой вариант, с новыми другими элементами. А в голову после того, как мансарда будет обжита, может прийти многое: и соорудить балкон, и расширить жилое пространство на другое крыло, и приподнять еще немного потолок. Поэтому, если вы любите экспериментировать – останавливайтесь на этом варианте.

Отметим, что и возиться с такой стропильной системой приятнее. Ведь нужен минимальный набор инструментов: заклепочный механизм и шуруповерт. Не сложнее детского советского конструктора!

Практикуются, конечно, и комбинированные варианты, когда стропильную систему для мансардной крыши делают и из металлического профиля, и из древесины. Но обычно такой метод применяют тогда, когда планируют некоторые детали конструкции сделать декоративными.

Рассчитывая шаг стропил мансардной крыши, берите во внимание такие факторы:

  • Будущий вес кровельного материала, который легко рассчитать по специальной таблице.
  • Угол наклона скатов.
  • В среднем стандартный шаг мансардной крыши колеблется в пределах 70-120 см. Ввиду этих факторов учитывайте, что шаг стропил при одних и тех же используемых материалов у мансардной крыши будет чаще, чем у обычной.

    Стропильная система двускатной крыши с мансардой. Материал, шаг и сечение стропилСтропильная система двускатной крыши с мансардой. Материал, шаг и сечение стропил
