Стропильная система двухскатной крыши для небольших домов. Мауэрлат

Стропильная система двухскатной крыши для небольших домов. Мауэрлат

Начинается сборка стропильной системы двухскатной крыши с установки мауэрлата. Он должен быть выставлен строго горизонтально, потому перед началом монтажа тщательно проверяется горизонтальность стены, к которой он крепится, при необходимости она выравнивается цементным раствором. Продолжить работы можно после того, как раствор наберет 50% прочности.

В зависимости от системы — это брус сечением от 150*150 мм или доска размерами 50*150 мм. Он крепится к верхнему ряду кладки стены. Если дом деревянный, его роль выполняет верхний венец. Если стены сложены из легких строительных блоков — пенбетона или газобетона и других — их жесткости недостаточно для того, чтобы перераспределять нагрузку. В этом случае поверх последнего ряда кладки делают армированный железобетонный пояс, в который вмуровывают закладной крепеж — проволоку или шпильки. На них потом насаживается брус или доска.

Крепление мауэрлата на шпильки

Способов связки стен и мауэрлата несколько:

• В кладке (в железобетоном поясе) закрепляется гладкая катанная проволока большого диаметра (два конца торчат вверх).  В доске затем делают в необходимых местах отверстия, в которые продевается проволока. Она потом скручивается и загибается.
• В стене замуровываются шпильки не менее 12 мм диаметром. Под них в мауэрлате делают отверстия, насаживают брус/доску) и закручивают гайками с широкими шайбами.
• Выровняв брус или доску по наружному или внутреннему краю стены, берут сверло диаметром 12 мм делают отверстия под анкерные болты. Их (того же диаметра 12 мм) забивают по самую шляпку, потом затягивают ключом.

Расстояние между шпильками (проволокой) не должно быть больше 120 см. На стену (пояс) под мауэрлат обязательно укладывается отсечная гидроизоляция. Это может быть в два слоя свернутый рубероид или гидроизол, можно промазать битумной мастикой.

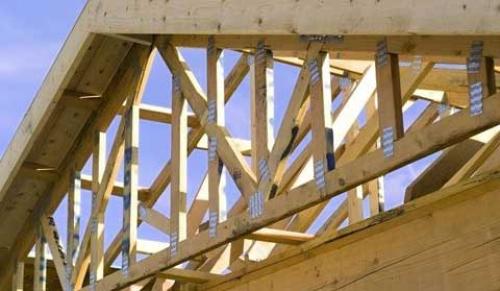

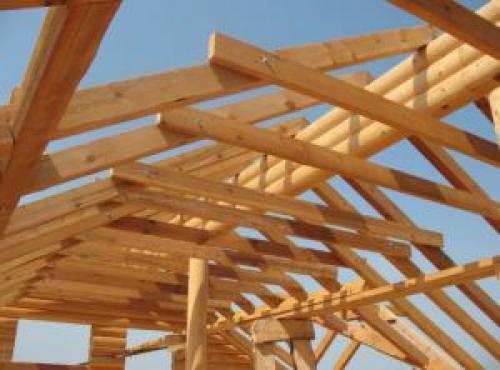

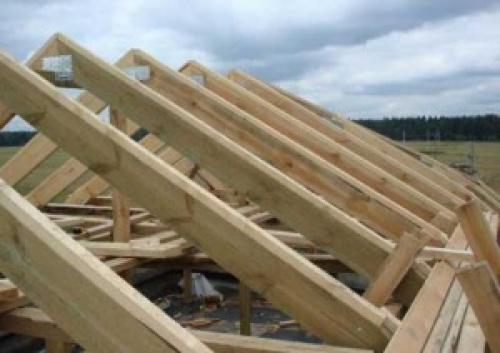

Крепление стропил двускатной крыши. Как правильно изготовить стропила для двухскатной крыши своими руками, а так же их виды и способы усиления стропильной системы

Стропильная система — это каркас крыши, который является основанием для настила кровельных покрытий.

Стропильная система призвана выдержать нагрузку крыши с учетом стихийных нагрузок: ветров, снега, дождя.

Вариант крыши утверждается еще на стадии проекта.

Назначение кровли включает в себя несколько функций: тепло в доме, защита помещения от природных явлений, поэтому стропильной системе необходимо уделить особое внимание.

Как произвести расчет стропильной системы вы можете прочитать

здесь .

Виды стропильной системы

Принято классифицировать стропильные системы, чтобы задача по выбору варианта будущей кровли решалась легче:

• Односкатные . Самые простые. Больше подходят для подсобных помещений, бань, небольших частных домов, беседок . Предусматривает наклонное положение конструкции под небольшим углом (не более 25°);
• Двускатные . Используются для небольших домов и дачных построек . Имеют вид треугольника, при котором стропильные доски соединены балкой и находятся под определенным углом;
• Двухскатные ломаные . Имеют два ската с переломом, благодаря которому есть возможность увеличить площадь мансарды ;
• Трехскатные (полувальмовые). Имеют два ската формы трапеции , которые соединены одним торцевым треугольным скатом (вальмой);
• Четырехскатные (вальмовые). Используются для жилых построек , требуют значительных трудозатрат. Имеют два торцевых треугольных ската и два трапециевидных;
• Шатровые. Используются для построек квадратной формы. Состоят их четырех треугольных скатов, верхний угол которых соединен в центре кровли;
• Многощипцовые. Состоят из трапециевидных или других скатов разных форм, соединенных между собой.

Самые подходящие конструкции для

и ломаные двухскатные. Есть другие виды стропильных систем , но они менее распространены и не настолько практичны, как вышеперечисленные.

Стропильные конструкции еще классифицируются на:

• Висячие. При таком виде каркаса кровли не создается горизонтальная нагрузка по причине отсутствия несущих стен в помещении;
• Наслонные. Вариант стропильной установки, предусматривающий опору на несущую внутреннюю стену или опору в здании .

Расчет материала для каркаса кровли при проектировании здания ведется исходя из задуманной конфигурации и нагрузки. Стропила для

своими руками сделать не трудно, важно подойти к делу с умом.

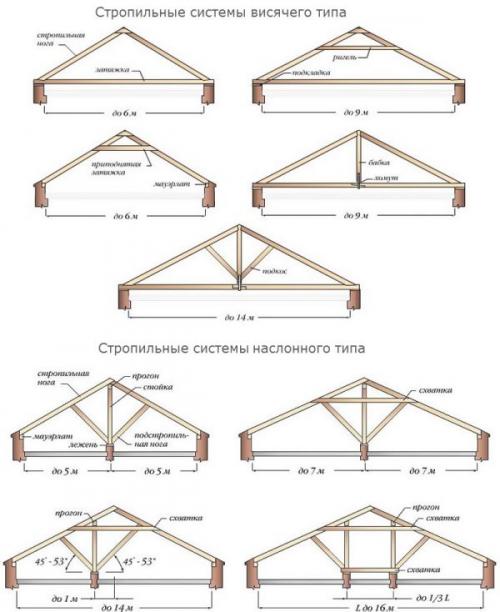

Стропильные системы наслонного и висячего типа

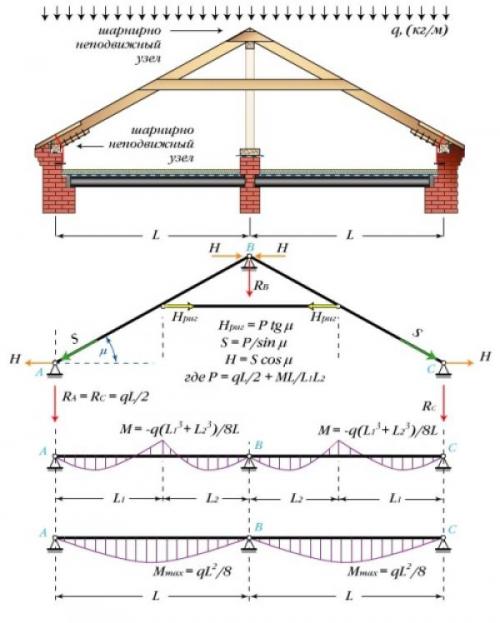

Расчет нагрузки на стропила

Для правильного расчета нагрузки на стропила необходимо учитывать множество факторов, которые способны повлиять на тяжесть конструкции.

Важные показатели, которые следует учесть:

• Нагрузка постоянная: включает в себя массу кровельного пирога, покрывного материала;
• Нагрузка временная: постоянное и максимальное количество снега, дождей, интенсивность ветреных порывов, а в районах с высокой сейсмичной активностью — действие штормовых ветров, смерчей, ураганов.

Кроме того следует иметь ввиду массу и прочность стропильных ног, а также обратить внимание на крепление стропил двухскатной крыши и вариант монтажа.

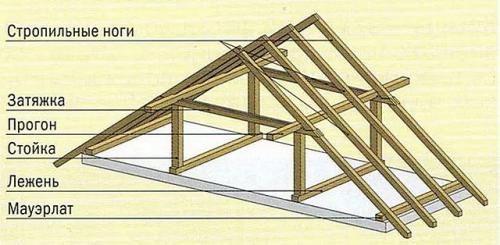

Схема стропильных систем

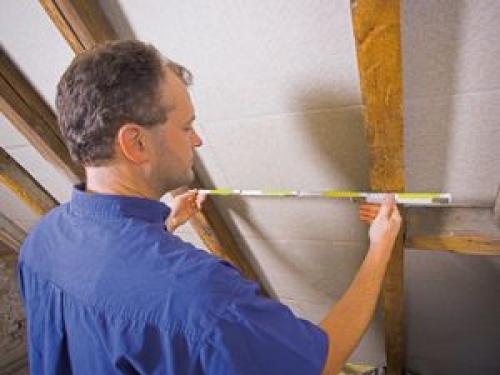

Расстояние между стропилами двухскатной крыши и толщина стропила

Шаг стропил двускатной крыши — это пустое место между стропилами. От правильного расчета шага зависит функциональность крыши. Как правило, шаг составляет около метра.

Для более точного расчета расстояния между стропильными досками существует определенная схема расчета:

1. Определяют длину ската.
2. Длину ската делят на расстояние между стропилами.
3. Чтобы определить количество стропильных досок, к полученному значению добавляют единицу и округляют в сторону большего значения. Так определяют, сколько досок надо на скат.
4. Длину ската делят на количество досок, получают расстояние между стропилами.

Такой расчет не всегда окончательный.

Дополнительно следует учесть нагрузку кровельного покрытия (его массу), толщину стропила, а так же размеры стропил для двухскатной крыши.

Толщина стропильной доски во многом зависит от покрывного материала:

Ондулин . Доски применяют сечением 5х20 см при шаге от 60 до 90 см с настилом обрешетки сечением 4х5 см; Металлочерепица . Доски стропильные — 5х15 см, шаг — от 60 см до 95 см; Керамическая черепица . Сечение доски — 6х18 см или 5х15 см, расстояние между брусками — от 80 см до 130 см; Профнастил . Сечение стропила — 5х15 см, 5х10 см при шаге от 60 см до 90 см; Шифер . Сечение бруса такое же, как на профнастил при шаге 60-80 см.

ВАЖНО!

Следует учитывать все показатели и точно рассчитать толщину стропила, чтобы не было чрезмерной нагрузки на фундамент.

Неправильный расчет длины стропил двускатной крыши, а так же неправильный расчет показателей шага могут привести к провисанию кровли.

Установка стропил двухскатной крыши своими руками требует учесть еще вес стропильной доски и всех дополнительных креплений конструкции.

Стропильная система двускатной крыши. Чертежи и схемы стропильной системы двухскатной крыши

Двухскатная крыша считается одним из самых популярных и востребованных вариантов для обустройства коттеджей, загородных домом или дач.

Несложная конструкция (две наклонные поверхности) просто и быстро собирается, материал (в основном пиломатериал) для монтажа доступный, недорогой, и всегда есть на строительном рынке.

Рассмотрим далее в статье, какие бывают стропильные конструкции для такого вида крыш, схемы, устройство стропил, порядок крепления, а также какой вариант является наиболее выгодным с экономической точки зрения.

могут быть висячие или наслонные . Эти виды различаются не только по способу устройства и крепления, они предназначены для определенных типов домов в соответствии с их параметрами/размерами.

Стропильная система двухскатной крыши представляет собой конструкцию треугольного вида, где две наклонные плоскости-скаты соединяются в верхней точке воедино коньковым прогоном.

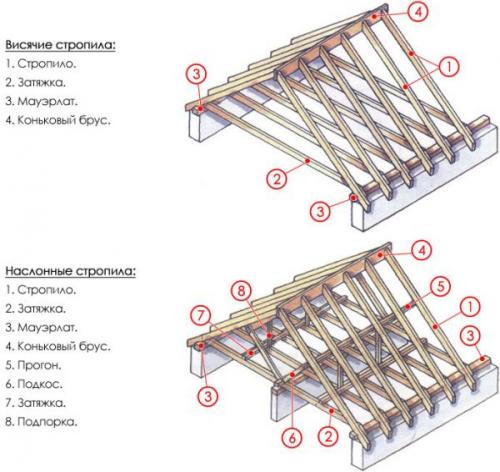

Классический вариант стропильной системы включает в себя следующие основные составляющие модули:

1. – располагается в нижнем основании, является связующим звеном между несущими стенами и крышей. Представляет собой брус, на который опираются стропильные ноги, и другие стропильные элементы.
2. – чаще деревянные, но при строительстве больших зданий, используют металлические элементы. Это основные детали стропильной системы, они образуют угол уклона, создают два ската. Стропила должны быть из качественного материала, прочными и крепкими, так как они обеспечивают основную опору для обустройства кровельного пирога, укладки финишного покрытия.
3. – наружное, горизонтальное соединительное ребро, на котором фиксируются верхние части стропильных ног.
4. – элементы, которые соединяют противоположные стропила поперек, обеспечивают жесткость и прочность.
5. – дополнительно поддерживают стропила.
6. – равномерно перераспределяют нагрузку от кровельной конструкции. Это бруски, которые устанавливают вдоль мауэрлата.
7. – «снимают» нагрузки от прогонов, направляя на лежни.

Источник: https://dekor-i-interer.ru-land.com/stati/ustanovka-stropil-dvuhskatnoy-kryshi-svoimi-rukami-stropilnye-konstrukcii-naslonnogo-tipa

Правильная стропильная система двускатной крыши. Элементы конструкции стропильной системы двускатной крыши

Чтобы дальше можно было, как говорится, «общаться на одном языке», необходимо рассмотреть, из каких же основных деталей и узлов складывается общая конструкция двускатной крыши. Внимание на схему:

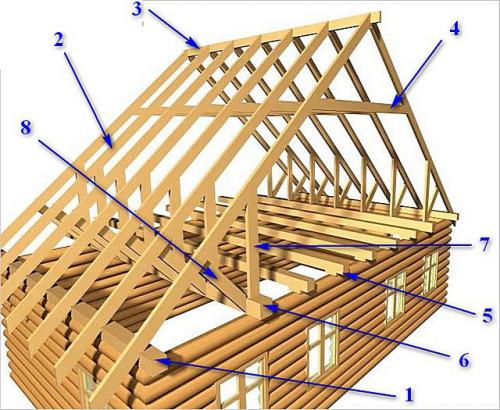

Схема строения несложной по конструкции двускатной стропильной системы

Сразу оговоримся, что данная схема, безусловно, не может отразить всего возможного разнообразия конструкций стропильных систем , но основные детали и узлы на ней показаны достаточно понятно.

1 – мауэрлат. Это доска или брус, которые жестко крепятся по верхнему торцу внешних несущих стен здания. Его предназначение – равномерное распределение нагрузки от всей системы крыши на стены дома, создание условий для надежного крепления стропильных ног в их нижней точке опоры.

2 – стропильные ноги, устанавливаемые попарно. Они становятся основными несущими деталями всей системы крыши – именно стропила задают крутизну скатов, будут основой для крепления обрешетки, кровельного покрытия, а если крыша планируется утеплённой – то еще и всего термоизоляционного «пирога».

Для изготовления стропильных ног применяются качественные доски или брус, можно использовать и кругляк. Про сечение пиломатериала, которое будет достаточным для гарантированного выдерживания всех возможных нагрузок – будет рассказано ниже.

Стропила могут заканчиваться на мауэрлате, но чаще выходят за пределы периметра стен дома, формируя карнизный свес. Впрочем, для этого могут применяться и более легкие детали – так называемые «кобылки», которыми наращивают стропильные ноги на необходимую ширину свеса.

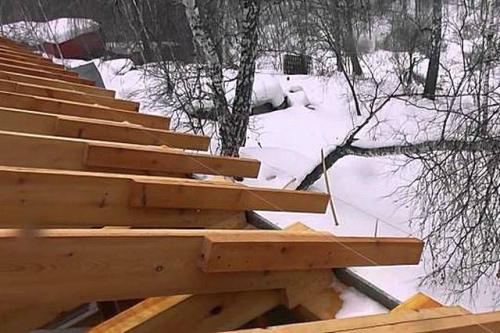

Для формирования карнизного свеса стропила нарощены «кобылками»

3 – коньковый прогон. Это может быть брус, доска или даже составная конструкция. Прогон проходит по всей линии конька и служит для надежного соединения верхних точек парных стропильных ног, связи всех стропильных пар с целью придания общей жесткости всей конструкции крыши. В различных вариантах крыш этот прогон может жёстко опираться на стойки, либо увязываться только с узлом соединения стропильных ног.

4 – затяжки (схватки, ригели). Горизонтальные детали усиления системы, дополнительно связывающие парные стропильные ноги между собой. Может применяться несколько затяжек, расположенных на разной высоте.

5 – балки перекрытия, которые будут служить основой для монтажа пола в чердачном помещении и потолка со стороны комнаты.

6 – а эта балка одновременно выполняет роль лежня. Это брус, проходящий по всей длине крыши, который является опорой для установки дополнительных деталей усиления стропильной системы.  Лежень может устанавливаться так, как показано на рисунке (по типу балки перекрытия), либо жестко укладываться на капитальную перегородку внутри здания.

7 – стойки (бабки) – дополнительные вертикальные опоры стропильных ног, предотвращающие их прогиб под действием внешних нагрузок. Стойки вверху могут упираться в сами стропила, либо в дополнительный прогон, продольно связывающий стропильные ноги на определённой высоте.

На иллюстрации хорошо показаны дополнительные прогоны, связывающие стропильные ноги по всей длине крыши.

8 – подкосы. Нередко при большой длине стропильных ног их несущей способности недостаточно, и усиление только стойками не обеспечивает необходимую прочность. В этих случаях применяются диагональные усиливающие элементы, опирающиеся снизу на лежень, создающие дополнительную точку опоры для стропила. Количество подкосов и место их установки могут варьироваться в крышах различной степени сложности.

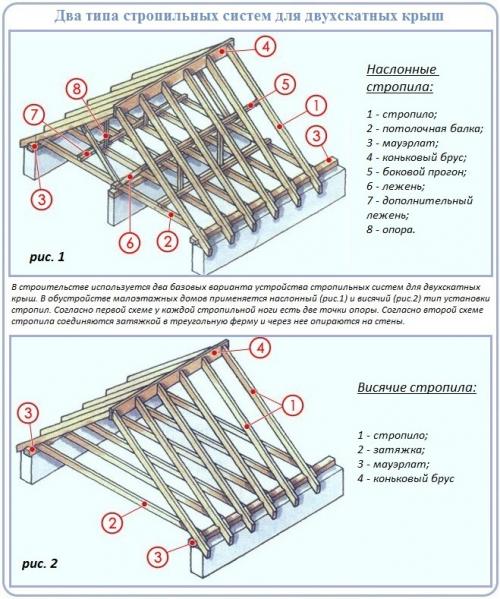

Стропильная система двускатной крыши чертеж. Стропила — основополагающий элемент

Основной «игрок» каркаса для сооружения крыши – стропило, в среде кровельщиков называемое стропильной ногой. Лежни, раскосы, бабки, прогоны, затяжки, даже мауэрлат могут использоваться или не использоваться в зависимости от архитектурной сложности и габаритов крыши.

Стропила, применяемые в строительстве каркаса двухскатных крыш, по техническим признакам и способу укладки подразделяются на:

• Наслонные стропильные ноги, обе пятки которых имеют под собой надежные конструктивные опоры. Нижний край наслонного стропила упирается в мауэрлат или в потолочный венец сруба. Опорой для верхнего края может служить зеркальный аналог смежной стропилины или прогон, представляющий собой горизонтально проложенную под коньком балку. В первом случае стропильная система называется распорной, во втором безраспорной.
• Висячие стропила, верх которых упирается друг в дружку, а низ базируется на дополнительной балке – затяжке. Последняя соединяет две нижние пятки смежных стропильных ног, в результате получается треугольный модуль, именуемый стропильной фермой. Затяжка гасит процессы растяжения, благодаря чему на стены действует только вертикально направленная нагрузка. Конструкция с висячими стропилами хоть и является распорной, но сам распор на стены не передает.

В соответствии с технологической спецификой стропильных ног сооружаемые из них конструкции делятся на наслонные и висячие. Для устойчивости конструкции оснащают подкосами и дополнительными стойками. Для устройства опор верха наслонных стропилин монтируют лежни и прогоны. В реальности стропильная конструкция намного сложнее, чем описанные элементарные шаблоны.

Отметим, что формирование каркаса двухскатной крыши может вообще производится без стропильной конструкции. В таких ситуациях предполагаемые плоскости скатов образуются слегами – балками, уложенными прямо на несущие фронтоны. Однако интересует нас сейчас конкретно устройство стропильной системы двух скатной кровли , а в нем задействованы могут быть как висячие или наслонные стропила, так и комбинация обоих типов.

Отметим, что формирование каркаса двухскатной крыши может вообще производится без стропильной конструкции. В таких ситуациях предполагаемые плоскости скатов образуются слегами – балками, уложенными прямо на несущие фронтоны.

Источник: https://dekor-i-interer.ru-land.com/novosti/stropilnaya-sistema-dvuhskatnoy-kryshi-svoimi-rukami-ustroystvo

Стропильная система двускатной крыши под шифер. Конструкция стропильной системы

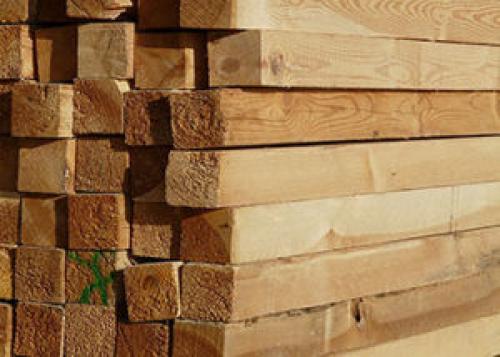

Пиломатериалы, предназначенные для устройства несущей конструкции, выдерживают сначала в штабелях, чтобы выровнять уровень влажности. После сушки на них обязательно образуется изгиб, каждая часть которого получила свое название: горб для выпуклой и лоток для вогнутой. Стропила следует укладывать горбом вниз, чтобы даже если на них попадет влага, то она скатилась бы вниз, а не на чердак. Поэтому перед устройством стропильной конструкции брусья предварительно раскладывают на земле, чтобы выяснить направление изгиба.

Кстати, это в равной степени касается и элементов обрешетки.

Следует также выбраковать и сучковатый пиломатериал, так на практике он может не выдержать тяжести кровли.

Рекомендованный шаг стропил под шифер изменяется в пределах одного-двух метров. Более точно его значение из этого диапазона подбирают с учетом длины конька. Схематически устройство стропильной конструкции можно описать так:

• стропильную пару образуют из брусьев, соединенных под определенным углом, который зависит от конструкции крыши;
• пару укрепляют при помощи ригеля;
• обрезку стропил под угол, требуемый для его крепления к мауэрлату или в случае сруба к верхнему венцу лучше выполнять, используя шаблон, вырезанный из доски, желательно обрезной;
• в качестве крепежного элемента используют гвозди длиной в 15–20 см, а для усиления сопряжения можно порекомендовать специальные скобы или кронштейны из металла.

При устройстве несущей конструкции и обрешетки гвозди не должны проходить сквозь брусья наружу. Концы крепежных элементов категорически нельзя загибать, чтобы не ограничить подвижность системы, которая необходима для нивелирования усушки древесины – это позволит сохранить целостность.

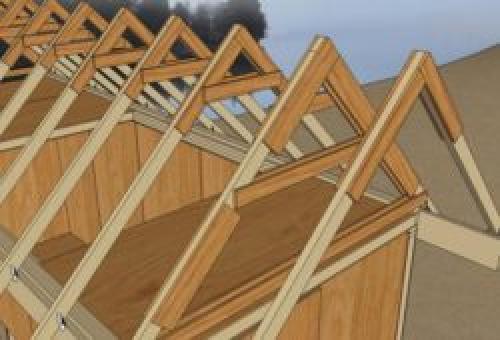

Стропильная система двускатной крыши: расчет. Виды простых крыш

Несмотря на то, что это одна из самых простых типов систем для жилых зданий, есть несколько видов конструкции. Разнообразие позволяет увеличивать варианты использования крыш при строительстве домов по стандартным или индивидуальным эксклюзивным проектам.

Тип стропильной системы двухскатной крыши	Архитектурные особенности и краткое описание
Простая симметричная	Наиболее часто используемый вариант, имеет два полностью одинаковых ската прямоугольной формы. Нагрузки между отдельными элементами распределяются равномерно вне зависимости от их расположения. Количество дополнительных упоров не ограничивается, конкретное решение принимается в зависимости от планов использования чердачных помещений. Расчеты можно делать при помощи бесплатных программ, размещенных на строительных сайтах.
Асимметричная стропильная система двухскатной крыши	Конек смещен в одну из сторон дома или скаты с различными углами наклона. Более сложная для расчетов стропильная система крыши. Если в упрощенном варианте можно рассчитывать один скат и полученные данные автоматически применять для второго, то для асимметричной стропильной системы такой вариант использовать нельзя. Преимущества – оригинальный внешний вид. Недостатки – сложность расчетов и монтажа и уменьшение используемого чердачного пространства.
Ломанная двухскатная стропильная	Чаще всего используется во время строительства мансардных помещений, позволяет существенно увеличивать объем чердачных помещений. Расчеты по сложности относятся к средней категории. Стропильная система с наружным изломом. Редко встречаются системы с внутренним изломом, кроме оригинального внешнего вида, они никаких преимуществ не имеют.

Источник: https://dekor-i-interer.ru-land.com/novosti/stropilnaya-sistema-dvuhskatnoy-kryshi-svoimi-rukami-ustroystvo

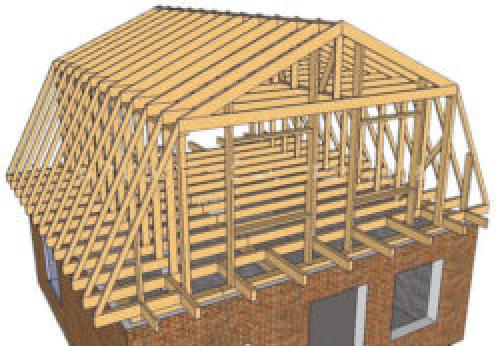

Стропильная система двускатной крыши с мансардой. Особенности устройства двускатной конструкции

В отличие от других видов кровель, двускатная крыша имеет два наклонных ската и два фронтона . Эта особенность позволяет встраивать во фронтоны окна стандартной ориентации.

Например, в мансардах вальмовых крыш приходится делать наклонные оконные проёмы и встраивать в них специальные рамы со сложными механизмами открывания.

Торцевая стена двускатной крыш в виде равнобедренного треугольника может стать опорой для удлинённых свесов кровли. Свесы используют, как основу для обустройства навеса над верандой.

В свою очередь веранду возводят на консолях , закреплённых своими концами на балках чердачного перекрытия. Такое решение верхней части дома позволяет получить дополнительную благоустроенную жилую площадь (мансарду) с выходом на веранду, защищённую от осадков навесом кровли.

Особенностью двускатной крыши с мансардой является устройство стропильной системы — опорного каркаса для кровли. Деревянный каркас двускатной крыши состоит из следующих основных элементов:

Мауэрлат

Это несущие горизонтальные балки, уложенные по верхним торцам несущих стен . На стенах из кладочных материалов мауэрлат крепят анкерными болтами или металлическими шпильками. Роль несущей балки исполняет верхний брус каркасного сооружения или бревна верхнего венца в срубе.

На мауэрлат покрытый рубероидом концы стропил опирают врубом или скрепляют металлическими перфорированными пластинами с шурупами, скобами и гвоздями. В качестве мауэрлата применяют брус 100х150 мм, 150х150 мм, сдвоенный брус или доски меньшего сечения.

Для усиления стропильного каркаса устанавливают стойки, связывающие конёк с мауэрлатом, лежащим на центрально стене посередине пролёта. Такой мауэрлат называют лежнем. Лежень со стойками практически не используются в мансардах.

Стропила

Наклонные несущие балки являются основными несущими элементами стропильной системы. Для изготовления стропил используют доски сечением 20х150 мм или брус 50х50 мм. Опираясь внизу на мауэрлат, стропила вверху сходятся в один узел с коньковым прогоном.

Стандартный шаг стропил по осям равен 600 мм . По способу опирания наклонные балки различаются на наслонные и висячие стропила. Первые жёстко фиксируются на мауэрлате, вторые скользят вдоль своей оси сквозь специальный узел.

Наслонные балки применяют в зданиях с пролётом между несущими стенами больше 6 метров. Висячие стропила застройщики выбирают для построек, где высок риск большой осадки фундамента дома в грунте.

Обрешётка

Обрешётка и контробрешётка – это дощатые настилы, которыми обшивают стропильные ноги . Элементы обеих покрытий взаимно перпендикулярны друг к другу.

Между ними закладывают плёнку гидроизоляции. В зависимости от вида кровельного покрытия обрешётка может быть сплошной или решётчатой.

Прочие вспомогательные элементы

К ним относятся:

• стойки,
• подкосы,
• стяжки,
• распоры,
• черепные бруски,
• свесы и пр.

Все эти элементы изготавливают в основном из бруса или доски. Они служат для усиления конструкций и перераспределения нагрузки между основными несущими элементами стропильного каркаса.
