Установка стропил двухскатной крыши своими руками. Стропильные конструкции наслонного типа

Установка стропил двухскатной крыши своими руками. Стропильные конструкции наслонного типа

Стропильные конструкции наслонного типа значительно проще в исполнении, чем их висячие собратья. Обоснованный плюс наслонной схемы заключается в обеспечении полноценного проветривания, которое напрямую связано с долгосрочностью службы кровли.

Отличительные конструктивные особенности:

• Обязательное наличие опоры под коньковой пяткой стропильной ноги. Роль опоры может играть прогон – деревянная балка, опирающаяся на стойки или на внутреннюю стену строения, или верхний торец смежной стропилины.
• Использование мауэрлата для возведения стропильной конструкции по стенам из кирпича или искусственного камня.
• Применение дополнительных прогонов и стоек там, где стропильным ногам по причине крупного габарита крыши требуется дополнительные точки опоры.

Минус схемы заключается в наличии конструктивных элементов, влияющих на планировку внутреннего пространства эксплуатируемого чердака.

Если чердак холодный и в нем не предполагается организация полезных помещений, то наслонной конструкции стропильной системы для устройства двускатной крыши стоит отдать предпочтение.

Типовая последовательность работ по сооружению наслонной стропильной конструкции:

• Первым делом промеряем высоты постройки, диагонали и горизонтальность верхнего среза остова. При выявлении вертикальных отклонений кирпичных и бетонных стен, устраняем их цементно-песчаной стяжкой. Превышение высот сруба стесываем. Путем подкладывания щепы под мауэрлат с вертикальными огрехами можно бороться, если величина их незначительна.
• Поверхность перекрытия под укладку лежня необходимо тоже выровнять. Он, мауэрлат и прогон должны быть четко горизонтальны, но расположение перечисленных элементов в одной плоскости не обязательно.
• Обрабатываем все деревянные детали конструкции перед установкой антипиренами и антисептическими препаратами.
• По бетонным и кирпичным стенам прокладываем гидроизоляцию под установку мауэрлата.

Монтаж стропильной системы двухскатной крыши. Висячие

Необходимо сразу обозначить, что данный вид стропильной системы может быть использован, если между стенами дома расстояние не превышает 12 м. Потому что стропила упираются нижними концами на стены, а верхними только между собой (коньковый прогон в конструкции отсутствует). Отсюда и невысокая несущая способность при большом разлете.

Висячие стропила для крыши имеют один чисто конструктивный недостаток – большая опорная нагрузка на стены дома. Чтобы ее снизить, между ногами устанавливают затяжки, чтобы получился жесткий треугольник. Нередко функции затяжек выполняют несущие балки перекрытия.

При необходимости усилить висячие стропила, под них устанавливают стойки и подкосы.

Висячие стропила крыши двускатной Источник postila.ru

Монтаж стропильной системы двускатной крыши

Два вида стропильной системы определяют две разновидности технологии их сборки. Рассмотрим каждую по отдельности.

Монтаж наслонных стропил

Существует определенная последовательность сборки наслонных стропил.

1. Устанавливаются две крайние опорные стойки под коньковый брус. Они не только будут подпирать брус, но и являться элементами, формирующими фронтоны здания. Крепят их в нижней части к мауэрлату. При этом строго выставляют по вертикали, а верхние торцы в одной горизонтальной плоскости. Для этого между стойками натягивают прочную нить, уровнем проверяют ее на горизонтальность. Если есть отклонения, то одну из опор (низкую) приподнимают при помощи деревянных подпорок.
2. По горизонтально натянутой нити монтируют промежуточные опорные стойки с шагом 2-2,5 м. Чтобы брусы стоек не смещались, их подпирают временными крепежными элементами: подпорками или затяжками.
3. На стойки укладывают коньковый брус, который к ним же и крепится.
4. Производится попарно установка стропил двускатной крыши . Монтаж можно начинать с любой стороны. Крепление сразу проводится к мауэрлату и к коньку. Главное – выдержать расстояние между ногами, которое определяется в зависимости от тяжести и несущей способности кровельного материала. Обычно в проекте дома этот параметр указывается.
5. Если есть необходимость, монтируются промежуточные опорные стойки и подкосы.

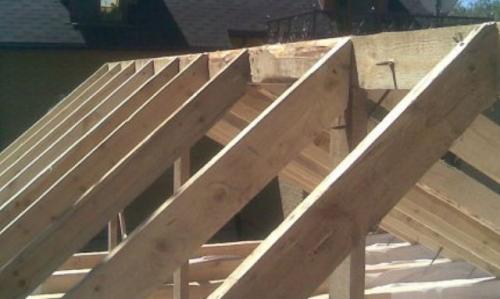

Установка стропил на конек по натянутой нити Источник kbumb.ru

Монтаж висячих стропил

Технология установки висячих стропил другая. Для этого вся конструкция, собранная из двух стропил и затяжки, собирается на земле. То есть подготавливаются кровельные фермы в необходимом количестве, которые затем поднимаются на крышу. Иногда мастера собирают фермы на крыше. Собрали одну – установили, собирают следующую.

Необходимо отметить, что такие фермы имеют значительную массу. Поднимать их вручную сложно и опасно, поэтому используют услуги подъемного крана. А это увеличивает себестоимость сооружения.

Собранные на земле стропильные фермы висячего типа Источник moydom-irk.ru

Самое сложное – выставить фермы. Все они устанавливаются по месту монтажа с запланированным шагом, где временно закрепляются укосинами и подпорками. Затем между крайними фермами натягивается нить. Ее надо выставить так, чтобы она, во-первых, был натянута строго по горизонту, во-вторых, по конструкции, которая выше остальных.

Остается только приподнимать стропильные конструкции, которые оказались ниже натянутого уровня. И последнее – монтаж обрешетки, которая закрепит все фермы в одну стропильную систему. Обратите внимание, что в нижней части стропила будут закрепляться к мауэрлату.

Как правильно утеплить крышу дома. Конструкция кровли и схемы утепления

Расчет стропил

Какие параметры необходимо рассчитать, чтобы крыша дома была собрана точно по проекту:

• длина стропильных ног;
• шаг их установки;
• сечение используемого пиломатериала.

С длиной все просто, для этого придется воспользоваться теоремой Пифагора, в основе которой лежит формула: c²=a²+b², где c – гипотенуза треугольника (это и есть стропила), a и b – катеты. Последние – это высота крыши и половина ширины дома. Все параметры легко можно замерить.

Длина стропилы равна l²+H² Источник remontik.org

С шагом установки сложнее, потому что многое будет зависеть от массы кровельного материала и нагрузок от природных осадков. Чем больше обе нагрузки, тем меньше шаг установки. Но, как показывает практика, данный параметр варьируется в пределах от 60 см до 2 м. Последний показатель используется, если в качестве кровельного материала применяется профнастил с большими параметрами гофры, к примеру, Н75.

Что касается сечения стропильных ног, то здесь, как и в случае с шагом монтажа, учитываются нагрузки, а также длина ног и шаг их установки. Здесь зависимость такая: чем больше нагрузки, шаг и длина, тем больше сечение.

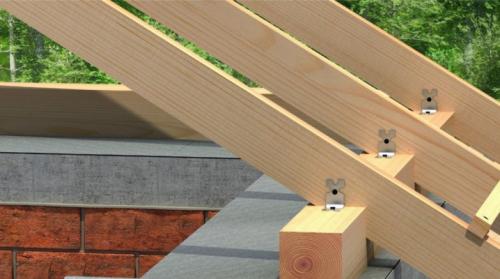

Установка стропил на мауэрлат. Все о креплении стропил к мауэрлату

Надежность кровельной конструкции часто полностью зависит от правильности установки всего ее несущего механизма. А основными частями подобного механизма будут стропила. Сама конструкция обычно состоит из так называемых стропильных ног, что являют собой опору различных дополнительных частей, среди которых можно назвать боковые прогоны, подкосы, стойки опорного типа, растяжки и ригельные затяжки. Стропильные ноги обычно соединяются наверху на балке конькового типа, а нижние части следует смонтировать на мауэрлат.

Разберемся более подробно, как осуществляется крепление стропил к мауэрлату и какие есть варианты закрепления опор.

Основные правила

Если говорить об основных правилах, проводя монтаж такой системы, то следует принять во внимание следующие аспекты.

• При применении болтов и шпилек требуется осуществлять прокладку шайб под них. Такие действия дадут возможность существенно увеличить прочность соединения любой стропильной ноги.
• Для прикрепления стропил к мауэрлату применяется специальный крепеж – уголки . Их прикрепляют с применением подходящих саморезов или гвоздей.
• Стропильный запил к мауэрлату создают на 25 процентов его толщины. Лучше будет не подвергать разрушению целостность древесины, ведь ей потребуется выдерживать довольно серьезные нагрузки. Более жесткий тип крепежа обычно используют для механизма висячего типа.
• При монтаже стропил на стены из газобетона либо кирпича брусья должны быть закреплены на мауэрлате с применением крепежа скользящего типа . Такое решение будет крайне востребованным для механизмов с массивной кровлей. Например, для четырехскатной крыши.
• Фиксирование мауэрлата и стропил с использованием саморезов и гвоздей не всегда дает возможность получить качественный результат. Чтобы соединение было действительно надежным, можно взять металлический уголок с несколькими дырками на планках.

Источник: https://balki-v-interere.postroivsesam.info/novosti/kreplenie-stropil-dvuhskatnoy-kryshi-elementy-vhodyashchie-v-karkas-kryshi

Стропильная система двускатной крыши. Обзор видов и типов установки стропильных систем для двухскатной крыши

Двускатные крыши одни из самых популярных кровельных конструкций. Их основой является стропильный каркас, где в роли главных несущих элементов выступают стропильные ноги.

Они могут быть висячими и наслонными стропилами. В чём их различия, какие бывают виды стропильных систем для двухскатной крыши, где их чаще всего применяют – обо всём этом узнаете, прочитав данную статью.

Варианты

В поперечном разрезе двускатная крыша выглядит в виде треугольника. Это профиль двух стропил под прямоугольными скатами кровли, которые вверху объединены с коньковым прогоном в единый узел. Их нижние концы опираются на мауэрлат и связаны балкой перекрытия.

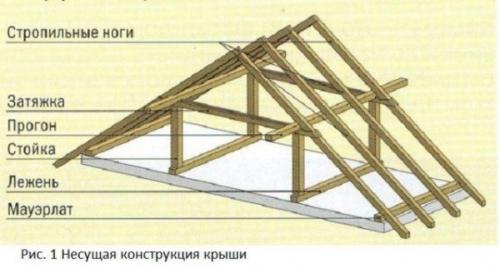

На схеме изображены основные несущие элементы двускатной кровли. Более подробно о них ниже:

1. – горизонтальная деревянная балка, уложенная поверх наружных несущих стен дома. В этом качестве используют брус или доски. Крепят к кладке с гидроизоляцией анкерными болтами или шпильками. В каркасных домах мауэрлат крепят скобами. В срубах роль мауэрлата исполняет верхнее бревно венца.
2. — основные несущие элементы крыши. Они являются опорой для обрешётки с кровельным покрытием, образуя два вида каркаса. Это наслонные и висячие стропильные системы. О них подробно ниже.
3. (коньковый прогон или брус) является связующим звеном для стропил. Бывает несущим ригелем при опоре на стойки.
4. – поперечный брус, стягивающий противоположные стропила. Балку называют ещё затяжкой и ригелем в зависимости от вида сопротивления (растяжение или сжатие), возникающего в элементе.
5. выполняет ту же функцию, что и мауэрлат. Балка служит основанием для стоек на несущей внутренней стене.
6. – брус, передающий нагрузку от прогона на лежень.
7. – параллельные коньку балки, поддерживающие стропильные ноги.

Источник: https://dachadesign.info/novosti/visyachaya-stropilnaya-sistema-dvuhskatnoy-kryshi-varianty-naslonnyh-i-visyachih-stropil

Установка стропил без конькового прогона. Устройство

Двускатная (щипцовая) крыша образована двумя наклонными поверхностями (скатами), имеющими прямоугольную форму. Основой крыши является каркас, который и называется стропильной системой.

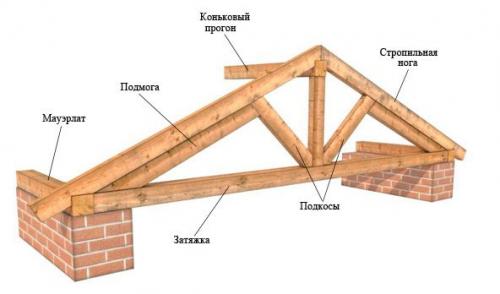

В первую очередь давайте разберемся, из каких деталей состоит стропильная система двускатной кровли, и как она устроена.

Конструкция включает в себя следующие элементы:

• Мауэрлат. Служит основой конструкции. Задача мауэрлата заключается в равномерной передаче нагрузки от крыши на стены дома.
  Кроме того он выполняет еще одну важную функцию — обеспечивает крепление всей крыши к стенам. Как правило, мауэрлат для двускатной крыши делают из бруса сечением не менее 100х100, который крепится к стенам по периметру строения;

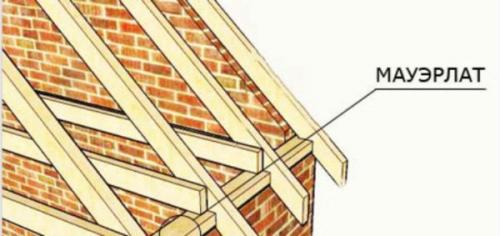

Мауэрлат — основа всей конструкции

Крепление мауэрлата к стенам осуществляется при помощи анкеров или стержней (шпилек);

• Стропильная нога или просто стропило. Это, можно сказать, основной элемент, который формирует каркас кровли.
  Стропильные ноги устанавливаются попарно друг напротив друга и формируют треугольник. Как правило, их делают из бруса сечением 50х150 или 100х150 мм.

Стропильные ноги формируют скаты крыши

Пара стропил называется стропильной фермой. Этот элемент кровли обеспечивает равномерную передачу нагрузок, возникающих от веса крыши, ветра и осадков, на мауэрлат;

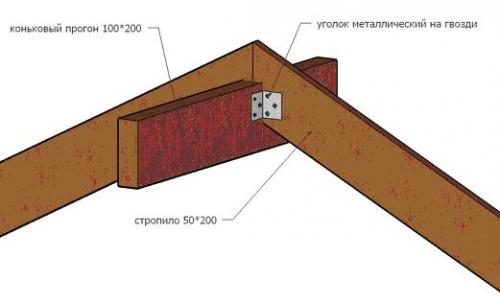

• Коньковый прогон. Эта деталь служит вершиной двухскатной крыши, правда, в некоторых случаях вершины образуют стропила, а коньковый прогон устанавливается под ними.
  В любом случае эта деталь представляет собой балку, которая связывает отдельные стропильные фермы в единую конструкцию.
  Надо сказать, что помимо конькового прогона иногда фермы соединяют и обычными прогонами, т.е. балками, которые располагаются на плоскости скатов, как показано на схеме выше.

Коньковый прогон объединяет стропильные фермы в единую конструкцию

• Стойки. Вертикальные элементы конструкции, которые передают нагрузку от стропил внутренним стенам;
• Лежень. Представляет собой балку, которая равномерно распределяет нагрузку от стоек на внутренние стены;
• Затяжка. Деталь, которая соединяет стропила в нижней их части, образуя треугольник;
• Верхняя затяжка (ригель). Соединяет стропила в верхней части;

Подкосы передают нагрузку от ферм на затяжку

• Подкос. Элемент фермы, придающий ей жесткость. Подкосы передают нагрузку от стропильных ног на затяжку или лежень;
• Кобылки. Служат продолжением стропильных ног за пределами стен, образовывая свес крыши;

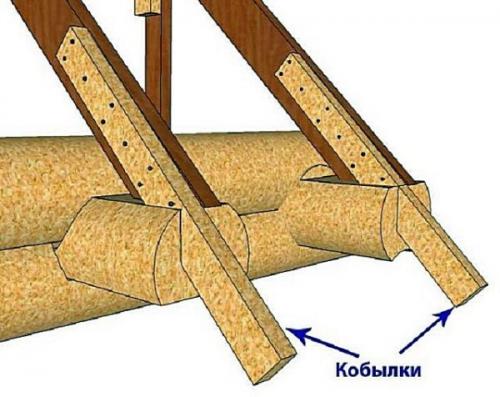

Кобылки служат продолжением стропил для обеспечения свеса крыши

• Обрешетка. Доски, которые монтируются параллельно коньковому прогону, и связывают стропильные фермы. Обрешетка служит основой для монтажа кровельного материала.
  Шаг обрешетки зависит от типа кровельного покрытия.

Обрешетка служит основой для монтажа кровельного материала

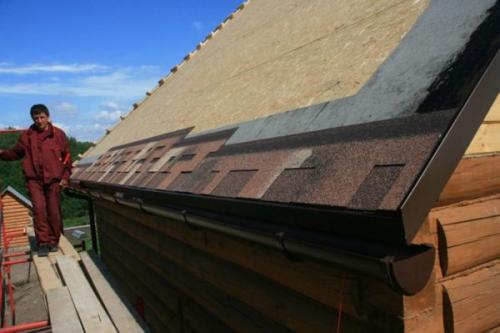

Некоторые материалы, такие как битумная черепица, требуют сплошной обрешетки. В этом случае доски монтируются вплотную друг к другу либо обшивка осуществляется листовыми материалами, такими как фанера или OSB.

Некоторые строительные материалы требуют монтажа сплошной обрешетки

Надо сказать, что устройство стропильной системы двухскатной крыши может различаться. Об основных возможных вариантах поговорим ниже.

Установка стропил двухскатной крыши на сруб. Выбор стропильной системы

Алгоритм крепления стропил во многом определяется типом стропильной системы. Баня в абсолютном большинстве случаев имеет небольшие размеры. Такие параметры, с одной стороны, упрощают и удешевляют стропильную систему, а с другой стороны, ограничивают выбор различных вариантов ее обустройства. В настоящее время для бань чаще всего используются следующие типы крыш и стропильных систем.

Стропила односкатной крыши

Таблица. Типы стропильных систем для бани.

Краткие эксплуатационные показатели
Двускатная	Такие крыши монтируются на банях диной не более 6 м, если размеры превышают эти параметры, то стропильные ноги приходится наращивать, а это оказывает негативное влияние на прочность и надежность системы. Угол наклона скатов примерно 25°, есть возможность обустроить довольно просторное чердачное помещение. Ферма собирается из двух стропильных ног.
Наклонная односкатная	Самая проста стропильная система, длина бани не превышает 4 м. Стропилина одним концом опирается непосредственно на стену или мауэрлат, а вторым на специально сооруженную раму. Угол наклона ската не менее 12°. Недостаток односкатной крыши – минимальный объем чердачного пространства.

Способов крепления стропил существует довольно много, каждый мастер на месте определяется с решением, при этом принимаются к сведению особенности строения, пожелания застройщиков и квалификация исполнителя. Но самый важный фактор, влияющий на окончательное решение – выбранный метод фиксации стропильной системы должен быть максимально надежным.

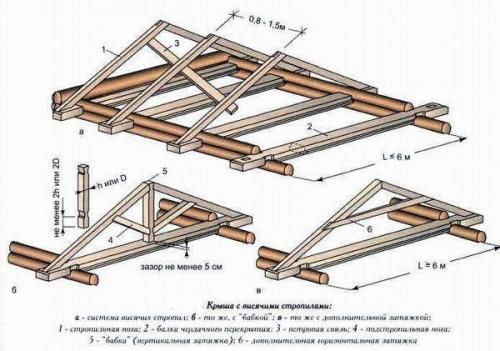

Крыша с висячими стропилами

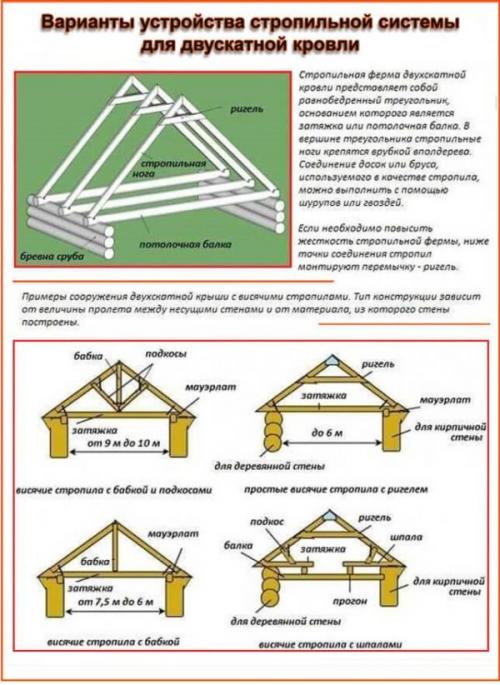

Варианты устройства стропильной системы двускатной крыши бани

Надо понимать, что стропильная система двухскатной крыши на срубе обустраивается, принимая во внимание все важные моменты, иначе она может разрушиться. Представленные схемы и примеры помогут Вам подобрать наилучший вариант для строительства. На каком бы варианте Вы ни остановили выбор, лучше обратиться к профессионалам своего дела.

готова предложить Вам лучшие проекты домов из сруба и на высоком уровне профессионализма осуществить монтаж двускатной крыши на подобной конструкции. Любую из основных версий лучшие специалисты компании приспособят к индивидуальным условиям. Сотрудничая с нами, Вам не придется приезжать на объект для того, чтобы контролировать работу. «ИнтерСити» – это команда профессионалов, которой под силу реализовать любой выбранный Вами проект.

Как ровно выставить стропила. Правильный расчет стропил

Перед тем, как поставить стропила, нужно еще на этапе проектирования конструкции определить два параметра:

• Толщина стропильных ног;
• Шаг установки стропил.

В первую очередь стоит рассчитать шаг установки стропил – расстояние между отдельными ногами. Минимально допустимый шаг стропил составляет 60 см, а максимальное значение может превышать 1 м.

Чтобы упростить себе задачу, можно воспользоваться следующими данными:

1. Длина стропил – 3 м. При сечении 8х10 см оптимальный шаг стропил составляет 120 см, а для брусков сечением 9х10 см шаг стоит увеличить до 180 см.
2. Длина стропил – 4 м. Сечение 8х16 см – шаг 100 см, 8х18 – шаг 140 см, 9х18 – шаг равен 180 см.
3. Длина стропил – 6 м. Если используются брусы сечением 8х20 см, то шаг между ними должен составлять 100 см, а для брусов сечением 10х20 см лучше всего подойдет шаг в 140 см.

Для определения количества стропил на один скат нужно выполнить следующее: сначала длина ската по карнизу делится на шаг стропил, полученное значение увеличивается на один и округляется до целых чисел в большую сторону. Разделив длину ската на рассчитанное количество стропил, можно узнать межосевое расстояние между стропильными ногами.

Описанная выше технология расчетов не является универсальной – например, она не учитывает особенности выбранного кровельного покрытия и теплоизоляционного материала. При использовании плитных или рулонных утеплителей шаг стропил стоит подогнать под стандартные габариты материала. Для материалов на основе минеральной ваты нужно уменьшить расстояние между стропилами на 1-1,5 см – такие материалы держатся между стропилами за счет распирающей силы.

Источник: https://cabel-electro.ru/stati/kak-sdelat-stropila-paltara-skatnuyu-kryshu-kak-sdelat-dvuhskatnuyu-kryshu

Варианты стропильной системы двухскатной крыши. С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

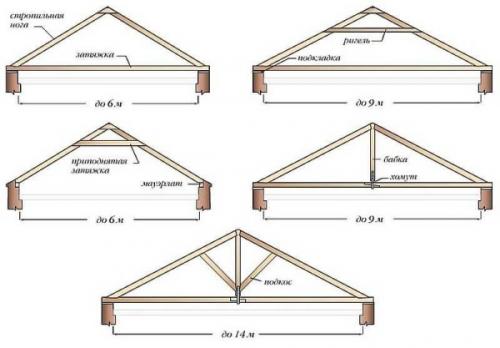

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров.  Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды . В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

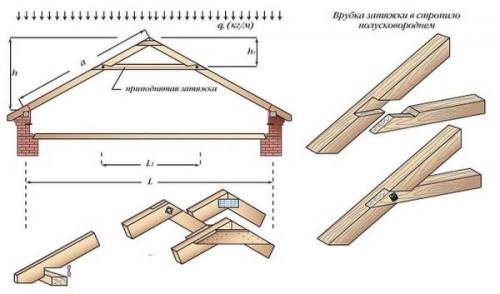

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника. В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

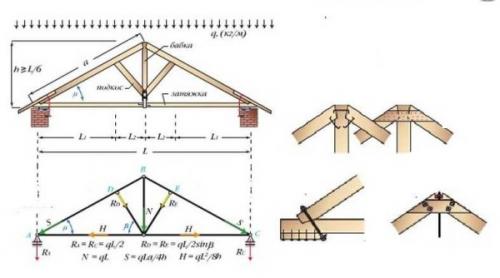

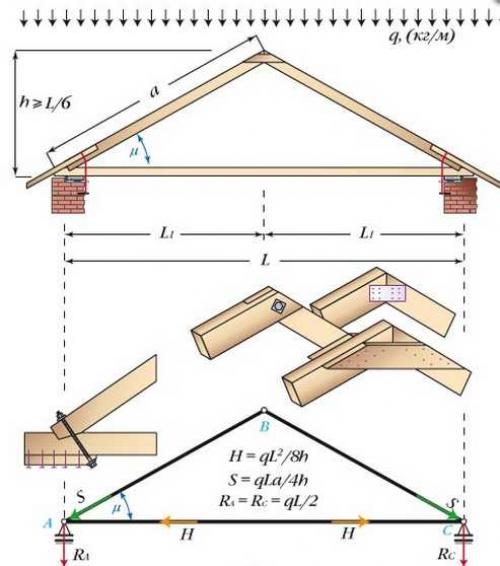

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

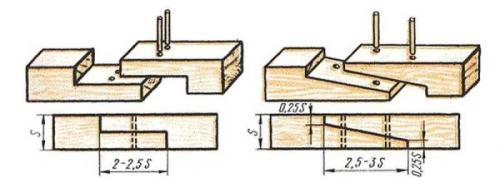

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

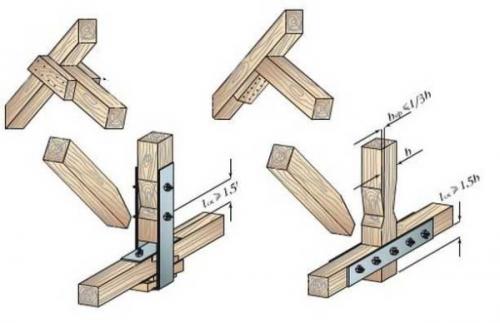

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.
