В. А. Устюгов , канд. техн. наук, директор ГУП «НИИ Мосстрой»
А. А. Отставнов , канд. техн. наук, ведущий научный сотрудник ГУП «НИИ Мосстрой»
В. Е. Бухин , канд. техн. наук, УЦ НПО «Стройполимер»
При устройстве внутренних трубопроводных сетей (отопление, холодный и горячий водопровод, газопроводы, канализация и водостоки) используются трубы из различных по прочности и поверхностной твердости материалов (сталь, медь и разнообразные полимеры).
Часть таких трубопроводов практически всегда располагается в толще перекрытий, стен, перегородок и фундаментов. Для стояков, например, длина этой части может составлять до 10 % (расстояние между полами смежных этажей – 3 м и толщина перекрытия – 0,3 м). Перечисленные выше элементы зданий могут быть выполнены как из твердых (железобетон, кирпич и т. п.), так и из относительно мягких (дерево, гипсолит, сухая штукатурка и т. п.) строительных материалов.
В этой связи перед монтажниками внутренних трубопроводных сетей всегда возникают вопросы , которые связаны с пропуском полимерных трубопроводов через строительные конструкции:
– как будет сказываться на долговременном прочностном поведении мягкого полимерного трубопровода его непосредственный контакт с элементом из твердого строительного материала;
– как будет сказываться на прочности непосредственный контакт элемента из мягкого строительного материала с трубопроводом из твердого материала.
Эти вопросы обусловлены тем, что всегда важно знать, каким образом проще, дешевле и надежнее для безаварийной службы элементов зданий и трубопроводов обустроить их пересечения со строительными конструкциями. Анализ многочисленных нормативных и литературных данных не позволяет дать достаточно убедительного ответа на поставленные вопросы.

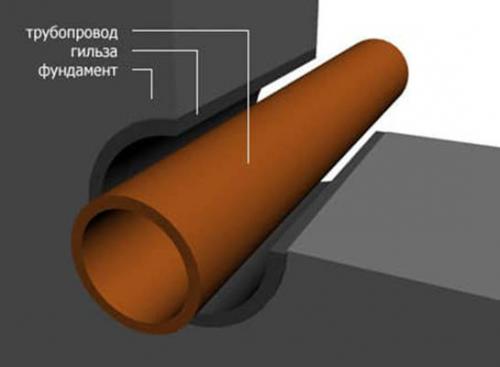

Зачем нужна гильза для труб. Гильзы для труб канализации, проход через перекрытие или фундамент
При прокладке новых трубопроводов или ремонте старых коммуникаций устанавливают гильзы для труб канализации проход через перекрытие имеет важную роль в дальнейшей эксплуатации системы. Место расположения гильзы определяется при составлении схемы коммуникационных систем.
Описание
Гильза представляет собой изделие, состоящее из чехла и набивки. Чехол — отрезок стальной или полимерной трубы. В качестве набивки используют мягкий материал, это предотвращает повреждение трубопровода в момент теплового расширения. Кроме того набивка должна быть устойчивой к возгоранию.
Трубопровод может пересекать перекрытия вертикально или горизонтально. Чехол прочно фиксируется в перекрытии или стене независимо от расположения. Соединительные металлические гильзы для соединения труб канализации имеют специальный фланец, который не допускает движение. Закрепить патрон с гладкой поверхностью для трубопровода помогает бетонирование конструкции.
Размеры
Большое значение при выборе патрона имеет размер ее внутреннего диаметра. Он должен превышать сечение трубопровода на 2 см. Такая разница позволяет избежать повреждений трубных участков канализации при температурном расширении.
Длина защиты для канализационной трубы зависит от толщины самого перекрытия с учетом высоты бетонной стяжки и напольного покрытия. Кроме того учитывается назначение помещения и степень опасности подъема уровня воды над полом. В таких комнатах патрон должен иметь выступ в соответствии с требованиями СНИП, чтобы не допустить проникновения воды в помещения нижних этажей при аварийном затоплении.
Материал
Для изготовления гильзы для труб канализации проход через перекрытие может использоваться:
- Металл. Стальные изделия характеризуются прочностью, надежностью и долговечностью. Они могут устанавливаться в любых перекрытиях. Стальные изделия способны выдерживать нагрузку более 100 кг на 1м 2 . Установить защиту для трубопровода можно непосредственно на строительном участке и на одном из этапов изготовления железобетонной конструкции. Перед бетонированием края обрабатывают шлифовальной машинкой, чтобы предотвратить повреждение трубопровода из полипропилена.
- Полимерные материалы. Полимерной гильзой обустраивается проход канализации через перекрытие между этажами. Материал отличается устойчивостью к износу и низкой температуре.
Назначение
Проходя через перекрытия любого сооружения, трубопровод подвергается воздействию больших механических нагрузок и химических веществ. Снизить влияние агрессивной среды помогают дополнительные конструктивные элементы – гильзы.
Гильзы для труб канализации проход через перекрытие – это важный конструктивный элемент, на который возлагается защитная функция от следующих факторов:
- Механическое воздействие со стороны строения.
- Разрушительное влияние воды и открытого огня.
- Препятствие образованию вредных микроорганизмов.
Установленное трубное изделие предназначено для выполнения следующих задач:
- Обеспечивать защиту от размыва при непредвиденной аварии в виде протечек трубы канализации . Благодаря патрону здание не пострадает в аварийной ситуации.
- Защитный элемент должен защитить поверхность трубопровода в зоне прохода через перекрытие от механического воздействия, деформации и влияния агрессивной среды.
- Гильза для канализации предохраняет от температурных изменений, которые оказывают разрушительное воздействие на магистраль и сооружение.
- Установленное трубное изделие позволяет быстро выполнить демонтаж канализационной трубы, не причиняя вреда основной конструкции.
Основание
Гильзы для канализации устанавливают по требованиям СНиП. На это существует несколько причин:
- Под влиянием температуры трубопроводы расширяются или перемещаются. Для предупреждения деформации и повреждения трубных участков делают отверстия. В них устанавливают изделия, способные сохранить целостность системы при монтаже или температурных изменениях.
- При необходимости выполнить демонтаж трубопровода гильза позволяет провести работы, не разрушая несущие конструктивные элементы.
- Правильно обустроенный узел прохода канализации через перекрытие служит препятствием на пути неприятных запахов и насекомых из других помещений.
Особенности монтажа
Канализационные трубы могут быть изготовлены из чугуна или полимерных материалов. Для чугунной трубы гильза может не потребоваться за счет высокой прочности. Однако при выполнении ремонта или замены отсутствие гильзы существенно усложняют демонтаж системы.
Для полимерного канализационного стояка патрон устанавливают в обязательном порядке. Дополнительно проводят гидроизоляцию соответствующим материалом, проход заделывают бетонным раствором.
Стальная гильза для труб гост. Трубы стальные гост
Как видите, нюансов существует немало. Далеко не первый год мы занимаемся поставкой разных видов этих изделий. ГОСТ стальных труб соблюдаются безукоризненно. Если вы затрудняетесь с выбором, то обращайтесь к нашим специалистам. ГОСТ регулирует такие параметры, как наружный диаметр, масса 1 метра изделий, толщина стенки и другие характеристики. Также на трубы стальные ГОСТ регламентирует предельно допустимые отклонения от нормы, которые не должны превышать установленные показатели. Для того чтобы изделия соответствовали заданным параметрам, необходимо соблюдать и технологический регламент.
Также в соответствии с принятыми правилами готовые изделия не должны иметь вздутия, трещины, а торцы не должны быть с расслоением. Однако на поверхности могут присутствовать следы зачистки и небольшие вмятины, что обусловлены технологическим процессом производства. Однако такие отметины не должны влиять на толщину стенок и препятствовать эксплуатации. Нормы предусматривают то, что продукция должна выдерживать гидравлическое давление, что измеряется в паскалях (ПА). Его величина зависит от разновидности труб. Определенные требования предъявляются и к цвету. Так, в местах прохождения шва цвет может быть несколько темнее.
И конечно же, все изделия проходят обязательные испытания для подтверждения соответствия ГОСТу. В том числе, проводятся испытания на растяжение, испытание механических свойств, гидравлические тесты, испытание на загиб, на раздачу, на сплющивание. Отдельно проводятся испытания сварного шва, если он присутствует в данном виде труб. И конечно же, все модели проходят визуальный осмотр.
