Для начала мы предлагаем перечислить все варианты схем водяного отопления, реализуемые в 2-этажных жилых зданиях, и классифицировать их по определенным признакам. Итак, по способу подачи теплоносителя в помещения системы делятся на такие группы:

1. Однотрубная. Ее особенность – подключение обеих подводок от батарей к одному магистральному трубопроводу, который одновременно служит подачей и обраткой.
2. Двухтрубная. В данном случае отопительные приборы получают нагретую воду из одной трубы, а после теплоотдачи возвращают в другую.
3. Коллекторная. Здесь каждый радиатор питается от отдельной линии, состоящей из 2 трубопроводов – подающего и обратного. Все магистрали, прокладываемые в полу, сходятся к распределительной гребенке (коллектору), отсюда и второе название схемы – лучевая.

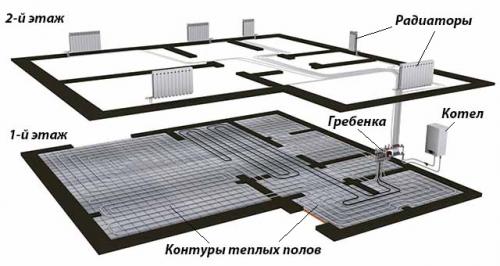

4. Системы напольного отопления аналогичны коллекторным, только в роли обогревателей выступают контуры из труб, замоноличенных в стяжку либо вмонтированных в перекрытие. Распространенное название – теплые полы.

Примечание. Двухтрубные разводки бывают двух типов – тупиковые и попутные. Разницу между ними мы рассмотрим далее.

По способу движения воды в магистралях отопительные сети делятся на 2 вида – с естественным и принудительным побуждением. В первом случае нагретый теплоноситель, чья масса меньше охлажденного, за счет гравитации стремится течь по трубам вверх, благодаря чему и возникает медленная циркуляция (скорость 0,1—0,2 м/с). В коллекторных системах и теплых полах гравитационный способ не используется – слишком малы уклоны и диаметры труб.

Во втором варианте вода проталкивается по магистралям циркуляционным насосом, устанавливаемым неподалеку от котла. Скорость течения лежит в диапазоне 0,3—0,8 м/с в зависимости от мощности агрегата и гидравлического сопротивления трубопроводной сети. Принудительная циркуляция успешно внедряется в любые схемы водяного отопления.

Справка. В проектах на отопление двухэтажного дома нередко предусматриваются комбинированные схемы, если это выгодно или создает дополнительный комфорт. Например, первый этаж зачастую обогревается теплыми полами, а второй – радиаторами, подключенными двухтрубным методом.

Последний признак, по которому ведется классификация – давление в отопительной сети. Если теплоноситель контактирует с атмосферой через расширительный бак, то избыточного давления в системе нет и она считается открытой. Когда же бачок герметичен, то напор воды в трубопроводах достигает 2 Бар, а схема называется закрытой.

Особенности однотрубной разводки

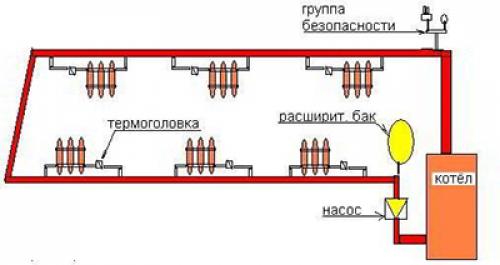

Принцип работы закрытой горизонтальной схемы (иначе – ленинградки), изображенной ниже на рисунке, довольно прост и одновременно сложен. Изобразим его в виде алгоритма:

1. Нагретый теплоноситель, дойдя по магистрали до первого радиатора, разделяется на 2 потока. Примерно 2/3 объема воды продолжает двигаться по прямой линии, а 1/3 затекает в батарею. Так происходит благодаря разнице диаметров (магистраль – мм, а подводка – 16 мм).
2. Охладившись, вода из обогревателя снова попадает в общий трубопровод, где смешивается с горячим теплоносителем, идущим от котла.
3. В следующий отопительный прибор поступает третья часть смеси, чья температура на 1—3 °С ниже начальной. Цикл охлаждения и смешивания повторяется, в результате чего температура теплоносителя падает от батареи к батарее.

Важный момент. Чтобы обеспечить требуемую теплоотдачу во всех комнатах, следует повышать мощность радиаторов (читай: количество секций) по мере отдаления от теплогенератора, ведь дальние приборы получают меньше тепла. Поэтому их количество на каждой линии не должно превышать 5 шт.

Как провести отопление в частном доме своими руками от котла схема. Схемы подключения отопления частного дома своими руками

Существует несколько типов отопительных систем частного дома, которые можно сделать своими руками.

Однотрубные системы

Ключевой элемент — котёл. В нём теплоноситель нагревается, проходит по системе обогрева и возвращается назад в котёл, где вода снова нагревается.

В качестве трубы забора холодной воды служит вторая часть системы. Вся система носит кольцевой замкнутый характер непрерывного цикла.

Однотрубные системы бывают:

• Закрытые — не сообщается с окружающим воздухом, а при избыточном давлении внутри лишний воздух убирается вручную. Объём жидкости в системе постоянен.
• Открытые — имеют негерметичную расширительную ёмкость, в которую вытесняется лишний воздух. Проходящие по дому трубы располагают выше отопительных приборов (для вытеснения воздуха в ёмкость).

Из котла водонагревания выходит одна труба и, последовательно оббегая все радиаторы, возвращается назад.

Плюсы:

• низкая себестоимость;
• поток воды направляется по своему желанию;
• простота монтажа;
• систему можно монтировать под стену или под пол;
• использование любого котла (твердотопливного, газового, электрический);
• к разводной трубе подключаются все элементы системы.

Минусы:

• Высокая затратность.
• Температура воды понижается от одной батареи к другой , и если подключено много радиаторов, то последний уже холодный. Чтобы обогреть все помещения, надо сильно увеличить температуру нагрева, что влечёт дополнительные расходы.
• Прогон теплоносителя требует высокого давления , для чего дополнительно врезают насос.
• Высокое давление в системе приводит к износу (возникает большое количество протечек).
• Система, которая долгое время не эксплуатировалась, тяжело запускается.
• Без монтажа должного уклона в цепи могут возникать пробки из воздуха , что затрудняет теплоотдачу.
• Нельзя осуществить ремонт отдельного звена без отключения всей системы.

Горизонтальная

Принцип функционирования заключается в циркуляции по замкнутому горизонтальному контуру теплоносителя, который входит и выходит из одного котла.

Фото 1. Горизонтальная однотрубная система отопления с основной трубой, от которой идут разводки к батареям.

Из нагревательного котла по горизонтали (на пол или под пол) укладывается основная труба, от которой делаются отводки к радиаторам. Если дом двухэтажный, то на первом этаже в магистральную трубу врезается стояк для подачи воды на второй этаж.

Внимание! Основную трубу прокладывают под небольшим уклоном (при естественной циркуляции теплоносителя), тогда как батареи должны быть установлены на одном уровне.

Если конструкция монтируется в пол, то трубы утепляют, чтобы не было лишней теплоотдачи.

Плюсы:

• простота монтажа;
• дешевизна;
• если система оборудована байпасами, то разница в температуре небольшая;
• демонтаж одной батареи не требует отключения всей системы;
• циркуляция теплоносителя будет достаточно быстрой.

Минусы:

• регулировка температуры на отдельных радиаторах невозможна;
• при ремонте одного звена надо останавливать всю систему;
• разница в температуре между первым и последним радиатором очень большая.

Подключение может быть:

• Проточным (сильная потеря тепла, не рекомендуется для малых помещений).
• С байпасами (диаметр байпаса должен быть меньше, чем у основной трубы. Часть воды идёт к радиатору, остальная двигается дальше по системе).
• Нижним (возможно при принудительном прогоне жидкости).
• Диагональным (лучше для теплоотдачи).

Важно! Если система монтируется для двухэтажного дома , то в состав оборудования обязательно должен входить насос для принудительного прогона жидкости.

К котлу можно крепить только металлические трубы.

Как провести отопление в баню из дома от газового котла. Возможные варианты отопления бани

С появлением современных банных печей проблема обогрева помещения превратилась из чисто технической проблемы в экономическую задачу. Владельцы современных саун и парилок, выбирая способ, как сделать отопление в бане, вынуждены балансировать между эффективностью и комфортом.

Систему отопления бани выбирают исходя из ее конструкции и доступных источников энергии. На сегодня используется четыре основных способа обогрева помещения:

• Отопление бани от банной печи. В зависимости от размеров обогревать внутреннее пространство можно котлами и печами на дровах или газовом топливе;
• Использование дополнительных электрических конвекторов, установка электро-водяных котлов в комплекте с радиаторами или системой теплых полов;
• Оборудование в подсобном помещении бани дополнительной греющей печки на дровах, жидком или твердом топливе;
• Подключение бани к теплоцентрали или к системе отопления частного домостроения.

Понятно, что выбор подходящей схемы всегда делается в расчете на обеспечение необходимого уровня отопления бани зимой. И дело даже не в низкой температуре в предбаннике или раздевалке, уровень обогрева напрямую связан с влажностью воздуха и выпадением конденсата.

К сведению! Примерный уровень тепловой нагрузки в максимальные холода должен составлять не менее 1000 Вт/ч на м²парилки и 600 Вт/ч на квадрат предбанника и раздевалки.

Чаще всего проблемы возникают у деревянных рубленых построек, обогреваемых теплом кирпичной кладки каменки. Поэтому, перед тем как сделать отопление в срубовой бане, нужно продумать устройство вентиляции в парилке и моечном отделении.

Как провести отопление. Как работает система

Если вы планируете самостоятельно провести тепло в помещения, стоит разобраться в конструкции и принципе работы водяного отопления. Три составляющих любой схемы:

• установка, вырабатывающая тепловую энергию и передающая ее воде;
• трубопроводная разводка;
• отопительные приборы, расположенные в обогреваемых комнатах.

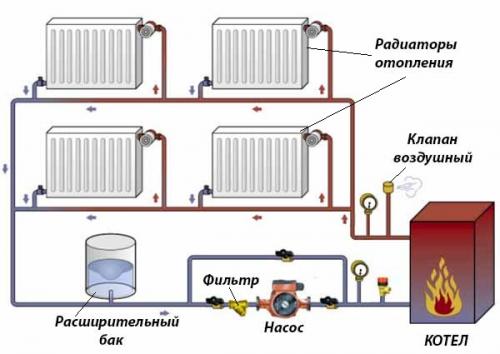

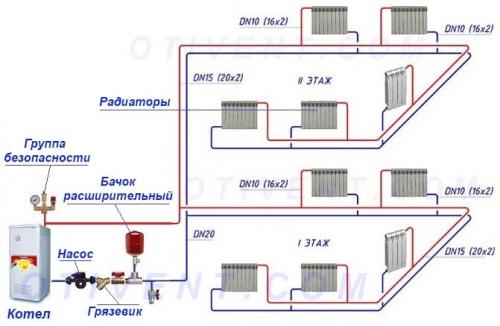

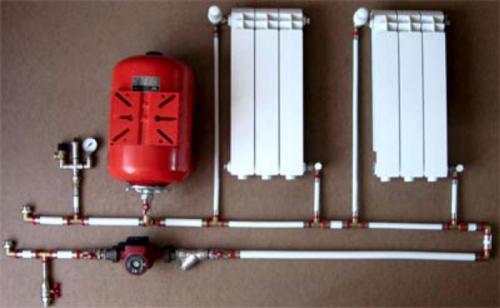

Один из способов организации отопления в жилище на 2 этажа — двухтрубная плечевая разводка

Примечание. Запорная арматура – краны, балансировочные вентили, смесительные клапаны – всегда являются частью разводки. Дополнительное оборудование – циркуляционный насос , расширительный бак – входят в состав котла либо монтируются отдельно.

Принцип действия системы основан на передаче теплоты от источника к приборам отопления посредством жидкого рабочего тела – обычной воды, способной поглотить большое количество энергии (удельная теплоемкость – 4.18 кДж/кг •°С). В отдельных случаях применяется незамерзающая жидкость – водный раствор этиленгликоля либо пропиленгликоля. Как это происходит:

1. Сжигая углеводородное топливо или потребляя электроэнергию, установка нагревает воду до температуры 40…90 градусов.
2. Горячий теплоноситель движется по трубам с помощью насоса либо естественным образом (за счет конвекции) к водяным радиаторам.
3. Между обогревательными приборами и воздухом комнат происходит теплообмен – протекающая через батарею вода остывает на 10—20 °C, атмосфера помещения прогревается. Плюс горячая поверхность радиатора выделяет инфракрасное тепловое излучение.
4. Охлажденный теплоноситель возвращается по магистрали в теплогенератор, где снова нагревается до требуемой температуры.
5. Излишек воды, образующийся при тепловом расширении, поступает в специальную емкость. Когда температура в системе падает, жидкость опять сжимается и уходит из расширительного бачка.

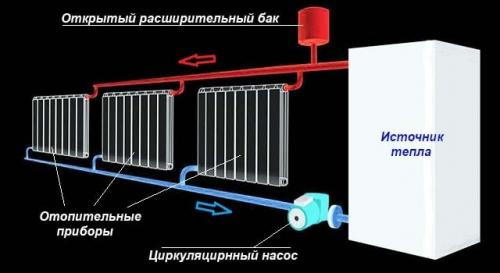

Рабочий цикл отопления — вода нагревается котельной установкой, по трубам направляется в радиаторы, где отдает теплоту окружающему воздуху

Справка. Интенсивное выделение инфракрасного тепла поверхностью батарей начинается при температуре более 60 °C.

Прежде чем проводить отопление, запомните одно правило: эффективность обогрева практически не зависит от объема воды в системе. Данный показатель влияет лишь на скорость прогрева/остывания дома при запуске либо остановке теплогенератора.

Перечислим действительно важные характеристики:

• разность температур на входе и выходе домашнего отопителя, максимально допустимая – 25 градусов;
• мощность источника – должна выбираться по расчету тепловых потерь сквозь внешние стены + прогрев воздуха для вентиляции;
• расход теплоносителя – объем воды, проходящей через отопительные приборы в течение 1 часа;
• гидравлическое сопротивление трубопроводной сети вместе с радиаторами, в идеале не должно превышать 1 Бар (10 м водного столба).

Как провести отопление из полипропилена в частном доме своими руками. Отопление из полипропилена своими руками

С разработкой и справиться монтажом элементов отопительной системы из труб на основе полипропилена можно собственными силами. Подобный обогрев будет в особенности интересен собственникам частных домов и разного рода дачных построек, выполняющих работы по благоустройству жилья собственными силами.

Отопление из полипропилена своими руками

Прежде чем приступать к монтажу отопления из полипропилена, необходимо рассмотреть основные преимущества такого решения, выбрать источник тепла, разобраться в схемах разводки труб, освоить основные нюансы монтажа элементов, а затем выполнить разводку в соответствии с выбранной схемой.

Отопление из полипропилена своими руками

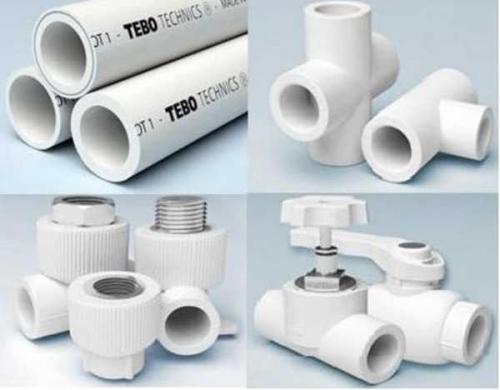

Преимущества полипропиленовых труб

1. Высокие показатели теплоизоляции. Удостовериться в правильности этого утверждения можно даже без наличия специальных приспособлений – попросту сравните на ощупь поверхности труб из полипропилена и металла. Полипропиленовые стенки будут еле теплыми, а металлические при прочих равных условиях могут даже оставить ожог. Это подтверждает, что металл теряет тепловую энергию.
2. Высокая устойчивость к химическим и коррозионным воздействиям. Это способствует существенному увеличению срока службы полипропиленовых труб.

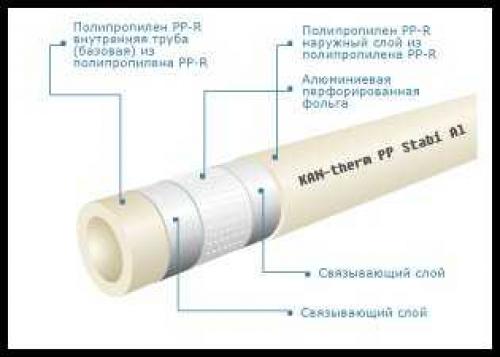

   Полипропиленовые трубы KAN-therm PP Stabi Al армированные алюминием

3. Высокая технологичность. Полипропиленовые трубы легко поддаются резке и сварки. Для соединения элементов достаточно иметь в наличии специально предназначенный для этого паяльник и дополнительные соединительные элементы. При этом со всеми работами по разводке и соединению элементов отопительной системы можно справиться своими руками.
4. Хорошие показатели упругости. Это свойство полипропилена делает материал устойчивым к размерзанию системы, что довольно часто происходит в частных домовладениях.

Как провести отопление в доме. Как правильно сделать отопление в частном доме: 14 советов новичку

Э та статья о том, как сделать отопление в только что построенном или приобретенном доме. На основании собственного опыта я дам читателю ряд советов по выбору материалов, источника тепла и его обвязки. Кроме того, я хочу поделиться секретом нестандартного использования кондиционеров для обогрева своего жилья. Приступим.

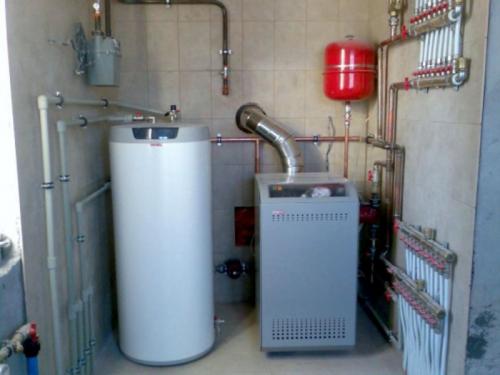

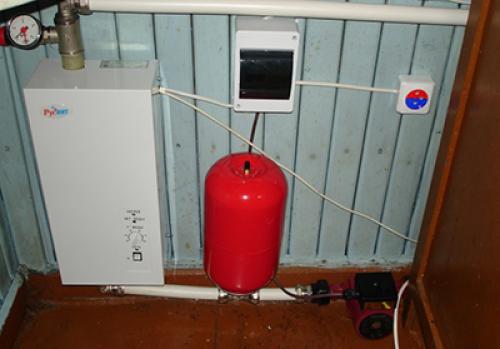

Котельная небольшого коттеджа.

Cодержание статьи

За покупками

Что нужно, чтобы смонтировать работающую систему водяного отопления?

• Котел. Он должен обеспечивать минимальные эксплуатационные расходы и по возможности требовать минимального внимания владельца;
• Обвязка котла — группа безопасности (воздушник, манометр и предохранительный клапан), циркуляционный насос и расширительный бак, компенсирующий увеличение объема теплоносителя при нагреве;

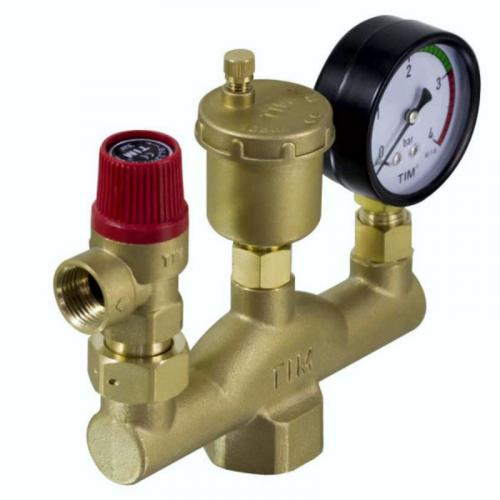

Группа безопасности.

Я намеренно исключил из рассмотрения открытые гравитационные системы, в которых функции всей обвязки выполняет открытый расширительный бачок. Они предельно просты конструктивно, но отличаются от закрытых систем с принудительной циркуляцией долгим нагревом, большим разбросом температур между отопительными приборами и образованием накипи в теплообменнике котла.

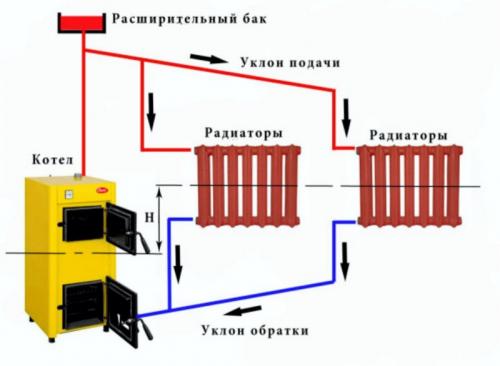

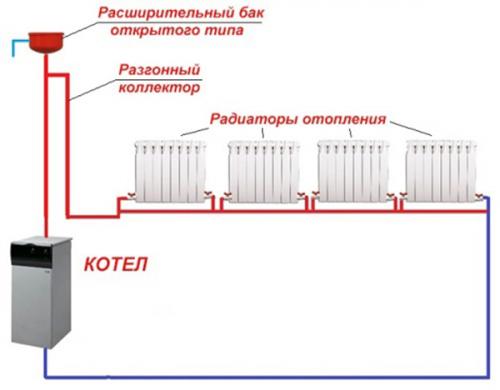

Открытая гравитационная система: просто, но не очень практично.

• Трубы — розлив, подводки к радиаторам и (опционально) стояки отопления;
• Собственно отопительные приборы и их обвязка — краны для отключения или дроссели для раздельной регулировки.

Котел

Как выбрать котел для водяного отопления?

Если у вас в доме или на участке есть газ — отлично. Более дешевого источника тепла не найти: полученная при сжигании природного газа тепловая энергия обходится всего в 50-70 копеек за киловатт-час.

Наиболее экономичная разновидность газовых котлов — конденсационные с электророзжигом.

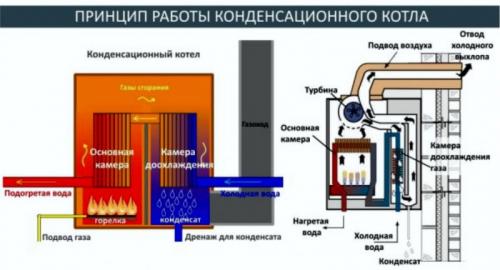

Устройство и принцип работы конденсационного котла.

За счет чего обеспечивается экономия?

• Отсутствие пилотной горелки экономит до 25% газа, который сгорает при простое котла, когда теплоноситель нагрет до достаточно высокой температуры;
• Еще 10 — 12% экономии обеспечивает утилизация теплоты конденсации водяного пара, который в традиционных котлах покидает дом вместе с остальными продуктами сгорания.

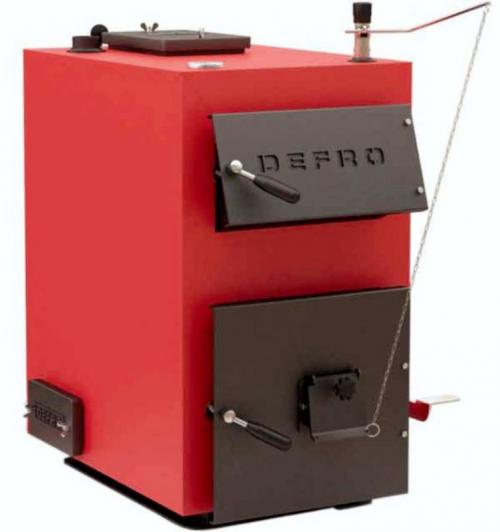

В отсутствие газа дровяной котел становится источником самого дешевого тепла.

Несколько нюансов:

• Для растопки твердотопливного котла на угле нужны дрова, что дополнительно увеличит эксплуатационные расходы и затраты времени;
• Газовые, дизельные и электрические котлы могут работать без обслуживания до тех пор, пока подается электричество, газ или жидкое топливо. Пеллетный котел с бункером и механизмом подачи пеллет способен на автономную работу в течение недели. Твердотопливный котел придется растапливать и чистить от золы несколько раз в день;
• Замена дизтоплива на отработку уменьшит эксплуатационные расходы в 5-6 раз. Однако котлы на отработке не пользуются большой популярностью, поскольку постоянный канал поставки отработанного моторного масла есть разве что у работников автосервисов.

Растопка угольного котла.

Некоторые разновидности котлов рассчитаны на более долгую автономную работу. Скажем, пиролиз (тление дров при ограниченном доступе воздуха с последующим дожиганием продуктов сгорания в отдельной камере) увеличивает автономность до 10-12 часов. Котлы верхнего горения с телескопическим воздуховодом и вовсе способны проработать на одной закладке до суток.

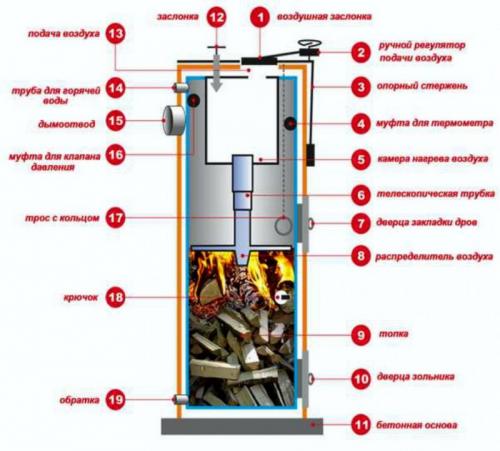

Верхнее горение позволяет увеличить объем одной закладки топлива при неизменной тепловой мощности.

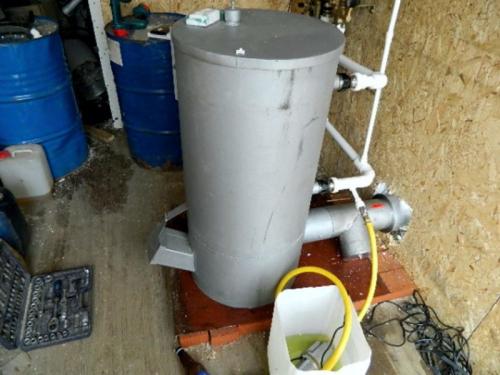

Еще один источник дешевого тепла — котел на отработке.

Для частного дома с качественным утеплением стен и перекрытий, расположенного в центральных областях страны, мощность котла подбирается из расчета 100 ватт на один квадратный метр площади.

Для домов в северных или южных регионах, строений с некачественным или, наоборот, очень эффективным утеплением и с большой высотой потолков лучше воспользоваться формулой Q=V*Dt*k/860.
