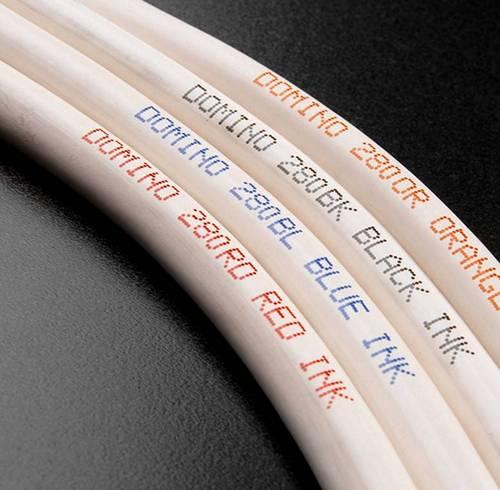

Для шифрования проводов и кабелей на заводах применяют одни и те же нормы ГОСТ. На сам кабель или провод на заводе наносят буквенное и цифровое обозначение, помогающее как можно скорее узнать характеристики изделия. Благодаря повсеместному использованию стандартной маркировки любой человек без труда сможет расшифровать ее.

Расшифровка буквенного значения провода

Расшифровку маркировки любых кабелей и проводов производят в соответствии с установленными стандартами.

Первая буква будет характеризовать материал, из которого выполнена жила. Медь не требует присвоения ей обозначения, а алюминиевые жилы обозначены буквой «А».

Вид провода характеризуется второй буквой шифра. У проводов она обозначает следующее:

• Плоский — «П»;
• Контроль — «К»;
• Монтаж — «М»;
• Установка — «П(У)»;
• Монтаж, отличающийся гибкими жилами — «МГ».

С помощью следующей, третьей, буквы определяют вещество, из которого произведена изоляция жил:

• Поливинилхлоридную изоляцию отличают по букве «В» или «ВР»;
• Капроновая изоляция обозначается буквой «К»;
• Для резиновой свойственна «Р»;
• «МЭ» отличает эмалированную изоляцию;
• «Н» или «НР» свойственна негорючему резиновому материалу найриту;
• Полиэтилен обозначают буквой «П»;
• Лак. Изоляция — «Л»;



Помимо этого резиновая изоляция может обладать защитой из разных оболочек: «Н» — найрит и «В» — пвх. Эти обозначения идут сразу после маркировки материала, использованного для изоляции жил.

Маркировка проводов по цвету. Ошибки и варианты расцветки фазных, нулевых и заземляющих проводов

Вопрос маркировки проводов по цвету остро встает, когда проводку монтирует один электрик, а затем обслуживает другой. При соблюдении всех правил расцветки на поиске неисправности значительно экономятся и время и деньги.

К сожалению, в старой советской проводке большинство проводников одноцветные и здесь уже никак не обойтись без пробника или мультиметра.

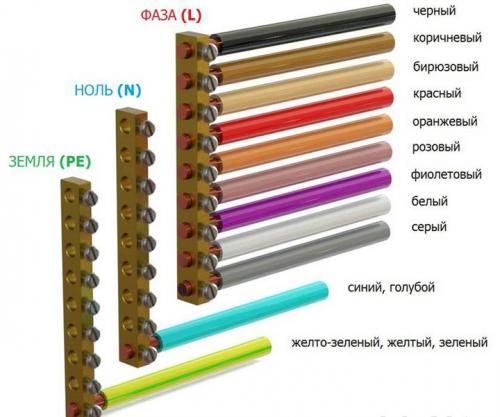

Если цветовая маркировка есть и соблюдена, то нулевые и защитные провода должны быть:

Нулевой провод N – должен быть синего цвета.
Нулевой защитный PE – желто-зеленого.
Проводник совмещающий нулевой защитный и рабочий ноль PEN – желто-зеленый на всей протяженности провода, но на конце в месте соединения - синего цвета.

При расцветке фазных проводов производителю дается выбор из множества вариантов расцветки. Вот основные из них:

Нестандартные варианты расцветки проводов

Иногда из-за неправильной маркировки цветов производителями, приходится пренебрегать ГОСТом. Например у вас 3 жилы в кабеле разных цветов:

В этом случае фазу делаете по правилам, а именно – коричневым цветом. Нулевой провод будет синим. А вот черная жила станет заземлением. В таком варианте цвета будут хотя бы напоминать советский стандарт.

Еще один из ”неудобных” вариантов комбинирования цветов жил кабеля:

Чтобы по минимуму нарушить ГОСТ и быть близко к его требованиям, фазу делайте черным цветом. Синий – нулевым, а вот красный будет защитным проводником PE.

Только обязательно промаркируйте его на конце желтой и зеленой изолентой.

Маркировка кабелей расшифровка. Как расшифровать маркировку кабелей и проводов

Как расшифровать маркировку кабелей и проводов

Маркировкой кабеля принято называть условные знаки и надписи, а также цветовую разметку на его изоляционной оболочке. Маркировка способна рассказать чуть ли не всё про кабель, его свойства и технические характеристики, условия эксплуатации и т. д.

Кабелем принято называть конструкцию в виде изолированных друг от друга проводников, которые также заключены в специальную оболочку. Помимо изоляции и жил, кабель может быть оборудован экраном с сердечником и заполнителем, броней и т. д.

Проводом принято называть конструкцию из проводов в неметаллической оболочке. Чаще всего для этих целей используется негорючий или самозатухающий ПВХ, который не позволяет проводу гореть в процессе перегрузок или короткого замыкания.

Ниже на сайтебудут рассмотрены основные расшифровки кабельной продукции, которые позволят узнать, что именно перед вами за кабель.

Как расшифровать маркировку кабелей и проводов

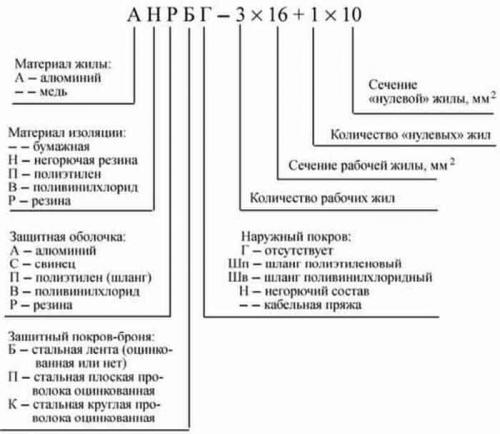

Первая буква в маркировке проводов и кабелей, как правило, обозначает материал изготовления жилы. Если буква «А», то материалом для изготовления проводников служил алюминий. То есть, перед нами кабель с алюминиевой жилой. Если буква «М», то, соответственно, это медь, то есть, медный проводник.

Как расшифровать маркировку кабелей и проводов

Вторая буква в маркировке кабелей и проводов обозначает следующее:

• П или ПП — плоский провод;
• П (У или Ш) — провод монтажный (гибкая жила);
• М — монтажный кабель;
• МГ — кабель монтажный с гибкой жилой;
• К — контрольный.

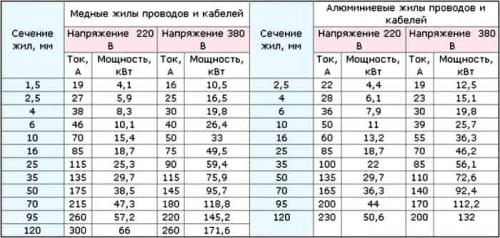

Сколько выдержит кВт мощности провода и кабели разного сечения

• В или ВР — ПВХ оболочка;
• П — изоляция из полиэтилена;
• Р — резиновая изоляция;
• Н или НР — наиритовая негорючая изоляция;
• Ф — фальцованная оболочка из металла;
• К — капроновая изоляция;
• Л — лакированная изоляция кабеля;
• МЭ — эмалированная оболочка проводов;
• О — оплетка из полиамидного шелка;
• Ш — изоляция из полиамидного шелка;
• С — изоляция из стекловолокна;
• Э — экранированная изоляция;
• Г — с гибкой жилой;
• Т — с несущим тросом.

Четвёртая буква в маркировке кабелей и проводов указывает на особенности изделия. Так, например:

Как расшифровать маркировку кабелей и проводов. Таблица для расшифровки

• А — асфальтированный кабель (изоляции которого покрыта или пропитана асфальтом);
• Б — бронированный кабель;
• Г – гибкий кабель;
• К – кабель бронированный проволокой;
• О — кабель в специальной оплетке;
• Т – кабель для монтажа в трубах.

Помимо буквенных обозначений в маркировке кабелей и проводов также используются цифры. Что они обозначают, читайте ниже.

Цифровые обозначения проводов и кабелей

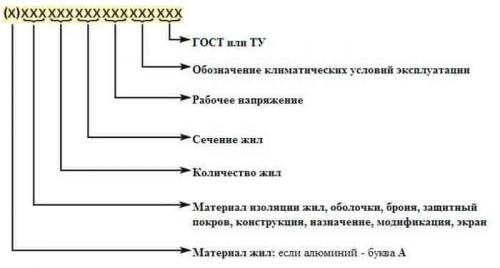

Цифры в обозначении (маркировке) кабелей и проводов также несут важную информацию:

• первая цифра указывает на количество жил;
• вторая цифра указывает на сечение кабеля;
• третья цифра говорит о номинальном напряжении сети.

Цифровые обозначения проводов и кабелей. Таблица для расшифровки

Если в маркировке отсутствует первая цифра, то это говорит что перед нами одножильный кабель или провод. В маркировке шнуров в обязательно порядке применяется буква «Ш».

Источник: https://360doma.ru/novosti/rasshifrovka-kabelya-i-provoda-iz-chego-sostoit-markirovka-kabelya

Маркировка жил кабеля. Цветовое маркирование в бытовых электросетях

До введения в разряд стандарта разноцветной окраски жил их изоляция имела черный или белый расцветку, что серьезно усложняло монтажные работы, особенно, если требовалось переподключить уже существующие цепи. Проблема постоянного поиска ответа на вопрос « где фаза, а где ноль » была достаточно острой.

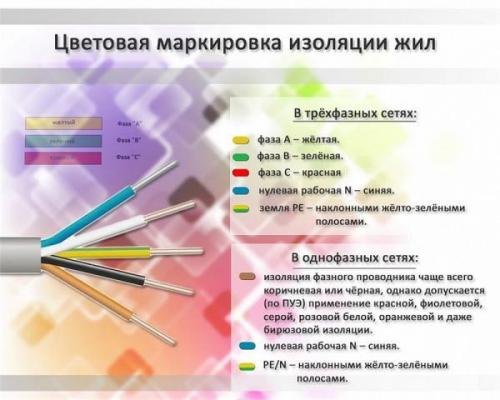

Согласно требований ГОСТа любой проводник в электроприборах и установках, работающих в сетях до 1 кВ должен иметь строго определенную расцветку. Перечислим основные цвета, которые встречаются в маркировании различных типов жил:

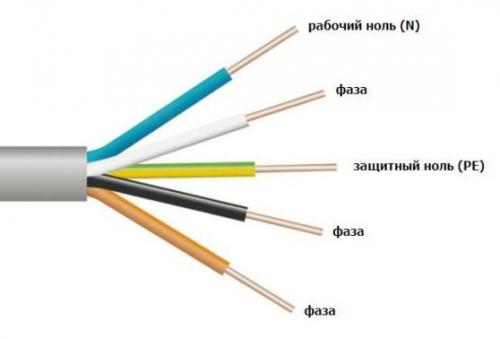

нейтраль или ноль (N) – нулевой рабочий проводник выполнен в синем или голубом цвете. На распределительном щитке ноль крепится на спецшине при помощи клеммы или болтом под гайку, приваренными к корпусу ящика (щитка старой конструкции),

защитная нулевая жила (PE), «земля», провод для заземления – цвет данного проводника всегда желто-зеленый, оформленный в виде продольных или поперечных полос на изоляции токопроводящих жил,

совмещенный нуль-провод (нейтраль+ заземление, PEN) – маркируется желто-зеленым цветом с синими отметками на окончаниях либо наоборот,

фаза (L) – один из цветов, которые представлены на рисунке. Наиболее часто встречаются фазные жилы с красным, белым, черным или коричневым цветом изоляции. Фаза на щитке всегда приходит на «автомат» или плавкий предохранитель.

Цветовая маркировка рабочей жилы монофазной электросети, созданной из ответвления от 3-фазной цепи, должна обязательно совпасть с колером исходной жилы-проводника «материнской» сети.

Стандарты цветного маркирования электропроводников разработаны так, чтобы цвета изоляции жил, проводящих ток, никогда не имели даже отдаленной схожести окраской нулевых проводников. В случае применения немаркированных кабелей на их окончаниях, в местах присоединения, делаются соответствующие отличительные метки-обозначения при помощи разноцветной изоленты, кембрика или термоусадки.

Расшифровка кабелей таблица. Как маркируются провода и различные шнуры

Принцип, по которому на них будут проставлять маркеры, отличается от того, который применяется для кабелей. Все требования указаны в ГОСТ 7399-97.

В этой сфере АС будет значить, что это жила из алюминия имеет стальной сердечник. Об изоляции тут речь не идет.

СИП будет означать продукт, у которого несколько типов, он самонесущий и при этом изолированный.

ППВ обозначает наличие плоской жилы и изоляционного слоя из поливинилхлорида.

МГ – гибкое изделие из меди.

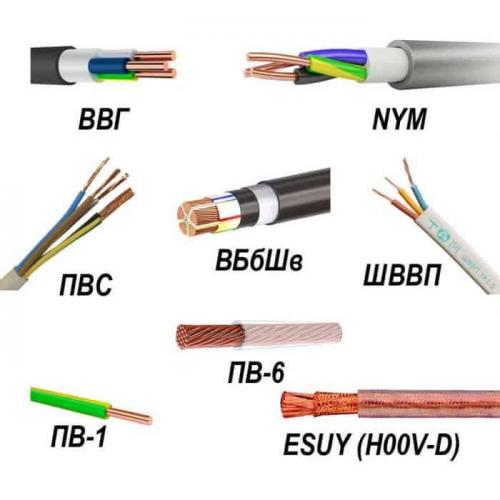

Это только частные варианты наименований из наиболее часто используемых. Но можно встретить массу зарубежных вариантов, которые будут отличаться в маркерах.

Готовые решения для всех направлений

Склады

Ускорьте работу сотрудников склада при помощи мобильной автоматизации. Навсегда устраните ошибки при приёмке, отгрузке, инвентаризации и перемещении товара.

Узнать больше

Магазины

Мобильность, точность и скорость пересчёта товара в торговом зале и на складе, позволят вам не потерять дни продаж во время проведения инвентаризации и при приёмке товара.

Узнать больше

Маркировка

Обязательная маркировка товаров - это возможность для каждой организации на 100% исключить приёмку на свой склад контрафактного товара и отследить цепочку поставок от производителя

Узнать больше

Онлайн-торговля

Скорость, точность приёмки и отгрузки товаров на складе — краеугольный камень в E-commerce бизнесе. Начни использовать современные, более эффективные мобильные инструменты.

Принцип, по которому на них будут проставлять маркеры, отличается от того, который применяется для кабелей. Все требования указаны в ГОСТ 7399-97.

Маркировка	Описание
АС	Жила из алюминия с стальным сердечником
СИП	Самонесущий изолированный продукт
ППВ	Плоская жила изоляционного слоя из поливинилхлорида
МГ	Гибкое изделие из меди

Склады

Ускорьте работу сотрудников склада при помощи мобильной автоматизации. Навсегда устраните ошибки при приёмке, отгрузке, инвентаризации и перемещении товара.

Магазины

Мобильность, точность и скорость пересчёта товара в торговом зале и на складе, позволят вам не потерять дни продаж во время проведения инвентаризации и при приёмке товара.

Маркировка

Обязательная маркировка товаров - это возможность для каждой организации на 100% исключить приёмку на свой склад контрафактного товара и отследить цепочку поставок от производителя

Онлайн-торговля

Скорость, точность приёмки и отгрузки товаров на складе — краеугольный камень в E-commerce бизнесе. Начни использовать современные, более эффективные мобильные инструменты.

Маркировка кабеля, проводов: таблица, расшифровка

Маркировка кабелей — какие буквы и цифры что обозначают

Изоляция, броня и защита

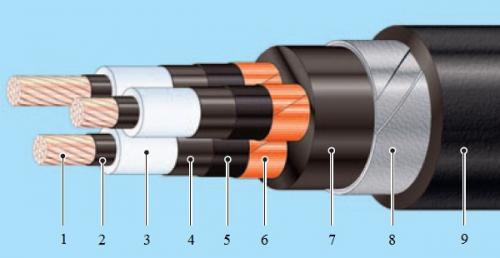

Для начала  разберемся, что такое броня, что такое— защита, а что — изоляция. Когда говорят о материале  изоляции , имеют в виду материал, использованный для изоляции алюминиевых или медных жил. Задача этого слоя — предотвратить замыкание жил между собой. Тут используются диэлектрические материалы: резина, полиэтилен, ПВХ, фторопласт. Когда-то применялась еще и бумага, но сейчас этот вид изоляции почти не используется.

Пример оболочек кабеля

Защитная оболочка (внутренняя) —   укладывается под броню или наружный защитный слой, чтобы они не повредили изоляцию а также для повышения степени защиты (от воды, температурных, механических воздействий). Присутствует далеко не всегда.

Броня кабеля  — это стальные ленты (оцинкованные или нет) или оплетка из проволоки (круглой или плоской). Этот слой есть не во всех кабелях. Нужен он для увеличения механической прочности. Бронированные кабели используются в тех местах, где высок риск их повреждения или есть постоянно действующие нагрузки. Их применяют для прокладки в земле, на столбах, под водой и т.д. Для внутренней проводки броня не требуется — нет критических нагрузок.

Защитный слой кабеля (наружный покров)  — это наружная оболочка, которая защищает броню и/или проводники. Очень часто тут используются те же материалы, что и для изоляции, но материал может и отличаться.

Все эти три оболочки идут после обозначения материала жилы, то есть это вторая, третья и четвертая буквы (это если есть буква «А»). Их обозначение и расшифровка есть в таблице.

Место расположения  Характеристика             Кодировка и ее расшифровка

1-я позиция      Материал жилы            А — алюминий

если буквы нет, жилы медные

2-я позиция      Из чего сделана изоляция        В — ПВХ (поливинилхлорид )

П — полиэтилен

Пв — сшитый полиэтилен

Пс — самозатухающий полиэтилен

Р — резина

НР- негорючая резина

Г — отсутствие защитного слоя (голый)

Ф — фторопласт

Ц — пленочная изоляция (для монтажных проводов)

К — кабель контрольный (назначение)

КГ — кабель гибкий

3-я позиция      Тип защитной оболочки (если есть)    А — алюминиевая

С — свинцовая

П — полиэтиленовыйй шланг

Пу — полиэтиленовый шланг усиленный

В — ПВХ шланг

Р — резина

4-я позиция      Вид брони (если есть) БС — броня свинцовая

БбГ — стальная профилированная лента

Бб — две стальные ленты

Бл — броня из 2-х стальных лент с подушкой (под ней) из пластмассовых лент

Бн — стальные ленты, поверх которых намотана негорючая защитная оболочка

К — стальные проволоки, покрытые защитной стальной лентой

Д — стальная оплетка из двух проводов

П — стальная плоская проволока

5-я позиция      Вид наружного покрова, конструкция кабеля Г — защита от коррозии (гидроизоляция), если «Г» отсутствует — есть защита от механических нагрузок

Э — экранированный (обычно алюминиевая фольга)

О — провода в изоляции, соединенные обмоткой

В — если буква последняя — бумажная изоляция, если после нее есть другие — ПВХ

Шв — защита в виде винилового шланга

Шп — защита в виде полиэтиленового шланга

Шпс — полиэтилен самозатухающий

Н — негорючий состав

Расшифровка цифровых значенийСобственно, важно запомнить расшифровку основных материалов, а также что именно эта буква на данной позиции обозначает (изоляция, броня, защита).

После букв маркировка кабеля содержит несколько цифр. Они отражают рабочее напряжение, на которое рассчитан кабель (если цифры нет, то используется для сети 220 В), а также количество и сечение жил. Первой стоит кол-во, через знак «х» — сечение. Если все жилы одинакового сечения, такая пара одна, если есть выделенные жилы для «нуля» (они меньшего сечения), через «+» стоит вторая пара цифр.
