Создавая крышу на стадии проектирования, делают план крыши. План крыши выглядит, как вид сверху, где должен четко просматриваться рисунок крыши, с учетом всех примыканий, будь то веранда, крыло здания, слуховое либо , терраса. Правильно разработанный план крыши должен учитывать высотные отметки и линейные размеры сооружения.

В результате крыша определяется по образному названию: Г-образная крыша, Т-образная крыша либо крестообразная. Конечно, чем конструктивно проще крыша, тем меньше времени она отнимает на обустройство, и тем проще ее обслуживать в последующей эксплуатации. Пример плана построения ендовой крыши в различных вариантах можно увидеть на рисунке ниже.

Общий план крыши можно разбить на квадраты и прямоугольники, обозначить пристройки и основные помещения. На плане крыши необходимо указывать главные прогоны (ab), соответственно в перпендикулярном направлении обозначать второстепенные прогоны (cd) над меньшими помещениями. Далее прорисовываем линии, которые соединяют углы крыши над второстепенным помещением и углы основной крыши. Таким образом, мы получаем видимые линии, где происходит соединение крыш – ендовы, образующиеся в результате сплачивания разных скатов крыши.

Линия ендовы будет являться внутренним углом пересечения крыш, где, как правило, сооружают диагональные (накосные) стропильные ноги. При одинаковой высоте коньковых прогонов крыш, диагональные стропильные ноги на ендовой крыше размещаются нижним концом на мауэрлате, а верхним на основном прогоне. Углы скатов кровли, в зависимости от размеров второстепенных пристроек, могут иметь разные значения. Методом укорачивания прогонов (сd) можно достигать разнообразной геометрии кровли. Меняя угол наклона ендовы, достигают необходимой высоты конькового прогона над основной крышей либо пристройками. Данным методом можно получить самые разнообразные типы крыш: от шатровых крыш и до либо полувальмовых крыш.

Например, если укоротить прогон с обеих сторон точек a и b либо только со стороны одной из точек, то получим на крыше образование вальм. Укорачивая прогон cd со стороны точки d, приведет к образованию вальмы на пристройке. Если, к примеру, прогон ab свести к одной точке, то в итоге получится шатровая крыша. В данном варианте диагональные стропильные ноги будут иметь точку опоры в единственной стойке, в ней же и сходиться. Если, наоборот, прогон cd удлиним, то на крыше получаться треугольные свесы крыши, увеличенные на коньке.

Стыковка крыши пристройки с крышей дома. Варианты односкатных крыш пристроек

Односкатные крыши пристроек тоже могут быть построены по-разному, поэтому , задумывая расширение дома или же постройку отдельного дополнительного помещения, одна стена которого будет общей с основным строением, необходимо все продумать все нюансы конструкции.

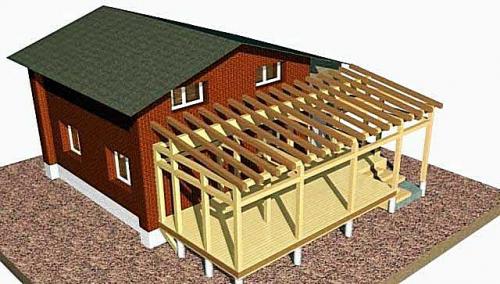

Вариант пристройки с односкатной крышей с фронтонной стороны здания.

• Первый вариант односкатной крыши может быть использован в том случае, если к дому решено присоединить веранду или террасу, а также гараж или хозяйственную постройку, то есть нежилые помещения, которые не потребуют эффективного утепления крыши. Такая односкатная кровля не имеет чердака, поэтому является холодной, и мало подходит для жилого строения дома, расположенного в регионе с суровыми зимами. Все тепло из комнат будет уходить через потолок.

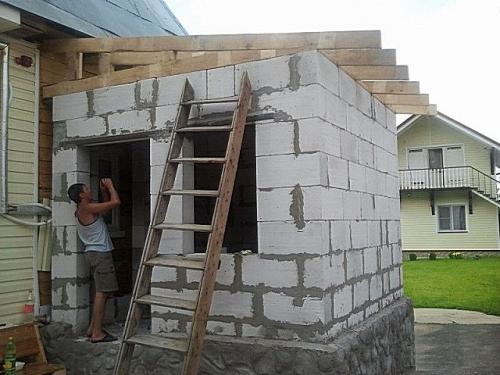

Небольшая пристройка на входе в дом, для которой достаточно простейшей односкатной крыши

Именно поэтому под такой кровлей чаще всего располагают помещения, используемые в летний период или не требующие постоянного отопления в холодное время года. Конструкция подобной крыши несложна, и вполне может быть смонтирована своими силами. Кроме того, она не требует сложных расчетов , так как достаточно расположить скат кровли под нужным или даже возможным уклоном, по конкретной ситуации.

Конструкция стропильной системы односкатной крыши, пристраиваемой к стене дома, получается довольно прочной. Обычно ей придается небольшой уклон, а стропила прочно связываются с мауэрлатом и балками перекрытия, поэтому эта система выдержит самый тяжелый кровельный материал.

• Если же в пристроенной к дому части планируется обустроить жилое помещение, то угол скатов желательно все же сделать покруче. В этом случае между стропильной системой и чердачным перекрытием образуется более просторное пространство, которое позволит применить один из видов утепления крыши. Подойдет этот вариант конструкции и в том случае, если к дому пристраивается отапливаемый гараж или мастерская.

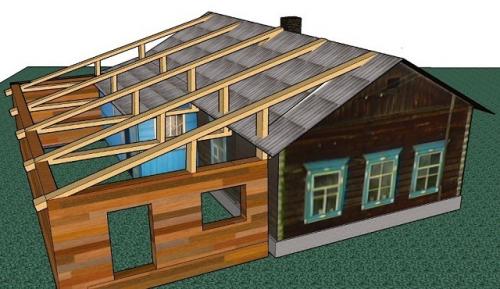

Схема объединения ската кровли, чтобы он стал общим и для дома, и для пристройки

Как можно видеть на данном 3D-проекте, стропила крыши пристройки привязываются к коньку основной стропильной системы. При этом старое покрытие ската можно даже не демонтировать, оставив его в прежнем состоянии. Исключением будут те участки, через которые пройдут установленные опорные стойки, поддерживающие стропильные ноги. А также придется освободить от кровельного материала полосу примыкания стропил к коньковому прогону.

Такая, по сути, полная реконструкция доброй половины крыши основного строения потребует точных расчетов , которые лучше всего доверить специалистам. Это связано с тем, что нагрузка на некоторые элементы значительно увеличившейся стропильной системы, а также на несущие стены существенно возрастет . Поэтому , прежде чем заниматься закупкой материалов для работы, необходимо произвести точные расчеты , которые определят возможности старой крыши и стен строения, иначе они могут не выдержать увеличенной нагрузки.

Односкатной крыше чаще всего придается не слишком большой уклон, который может составлять 20÷30 градусов. И настоятельно не рекомендуется делать на пристройке плоскую крышу, так как на ней в зимний период будет скапливаться большие снеговые наносы, массу которых стропильная система может не выдержать. А кроме того , бурное весеннее таяние снега на таком скате нередко проводит к протечкам по линиям стыка со стенами или со старым кровельным покрытием.

Крыша на пристройке к дому. Советы по возведению односкатной крыши для пристройки к дому

Односкатный тип кровли считается оптимальным при необходимости покрытия пристройки к дому: при минимуме затрат и относительно простом монтаже владелец получает герметичную и надежную конструкцию.

Все работы заложению такой кровли при желании выполняются самостоятельно, силами 1-2 человек.

Как возвести односкатную крышу для пристройки к доме, как крепить ее к стене, расскажем в статье.

Конструкция пристроенной кровли

Отличительная черта конструкции – крепление или примыкание одной стороны к несущей стене или элементам кровли основного здания. В остальном она ничем не отличается от любой другой односкатной кровли и состоит из:

1. , чаще всего изготавливаемого из дерева, реже – из профилированных труб или аналогичного металлопроката. Деревянный каркас в свою очередь собирается из мауэрлата (опорного бруса из твердых пород), стропильных ног (воспринимающих и перераспределяющих основные нагрузки дома), подкосов и аналогичных дополнительных элементов усиления конструкции.
2. – сплошного или разряженного покрытия, выполняющего функции основания для кровельного пирога.
3. , в случае односкатной крыши пристройки – боковых, с треугольной формой. В ряде случаев их заменяют сами стены пристройки.
4. – с гидро- или теплоизоляционными прослойками, или без них. В идеале материалы, покрывающие крышу пристройки, совпадают или гармонируют с покрытиями основной кровли дома, как минимум – по цвету.

В большинстве случаев конструкция примыкает к длинной стороне дома, и кровля на ней также имеет прямоугольную вытянутую форму. Но какие-либо ограничения отсутствуют, конструкция основной крыши дома может быть любой.

Варианты привязки кровли пристройки также бывают разные, включая:

1. Примыкание верхней части конструкции к несущей стене дома, без контакта, перекрытия или жесткой связки с главной кровлей дома. При таком исполнении требования к герметичности узла связки максимально жесткие, но нет необходимости в частичной или полной разборке основной крыши дома, способ ценится за простоту и подходит новичкам.
2. То же, с существенным выступом карниза главной кровли над крышей пристройки (а именно – свыше рекомендуемого минимума в 5 см). Чаще всего такие кровли встречается в домах с жилыми мансардами, помимо снижения атмосферной нагрузки на узел примыкания они ценятся за оригинальный внешний вид. Ограничение лишь одно – удлиненные свесы основной крыши должны закладываться заранее, на этапе ее возведения.
3. Совмещение крыши пристройки с пирогом дома, со скрытием шва примыкания кровельными материалами. При таком решении главная кровля разбирается частично или полностью (в особо сложных случаях – с реконструкцией или усилением стропильного каркаса), из-за необходимости точной подгонки конструкций и трудоемких операций способ считается сложным и реализуется реже.

Две односкатные крыши на разных уровнях. Стропильная система односкатной крыши

Такие крыши особенно популярны при строительстве дворовых построек — сараев, гаражей. Просто размеры строений позволяют использовать не очень мощные балки, причем балки требуются в небольшом количестве. При ширине строения до 6 метров, стропильная система односкатной крыши почти не содержит дополнительных усиливающих элементов (подпорок и прогонов), что выгодно. Также привлекает отсутствие сложных узлов.

Для Средней полосы России для пролета до 5,5 метров берут балки 50–150 мм, до 4 метров достаточно 50–100 мм. Хотя по-хорошему, надо считать снеговую и ветровую нагрузку конкретно в вашем регионе, и исходя из этого, определяться с параметрами балок.

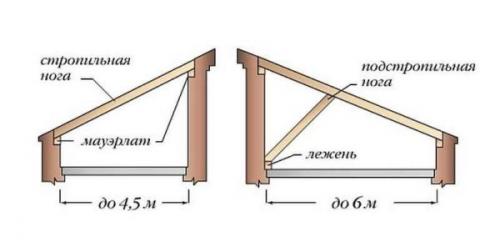

Стропильная система односкатной кровли с малой величиной пролета (до 6 метров)

При расстоянии между стенами до 4,5 метров, односкатная крыша состоит из двух брусков мауэрлата, закрепленных на стенах, и стропильных ног, которые на мауэрлат опираются. Действительно очень простая конструкция.

При ширине пролета от 4,5 метров до 6 метров, требуется еще лежень, закрепленный на более высокой стене на уровне перекрытия и подстропильная нога, которая упирается в балку почти в середине. Угол уклона этой балки зависит от расстояния между стенами и уровня установки лежня.

Более сложные стропильные системы в односкатной крыше при ширине зданий более 6 метров. В этом случае оптимально, если дом спроектирован так, что внутри имеется еще она несущая стена, на которую опираются стойки. При ширине дома до 12 метров, фермы все еще простые, расходы на устройство кровли минимальные.

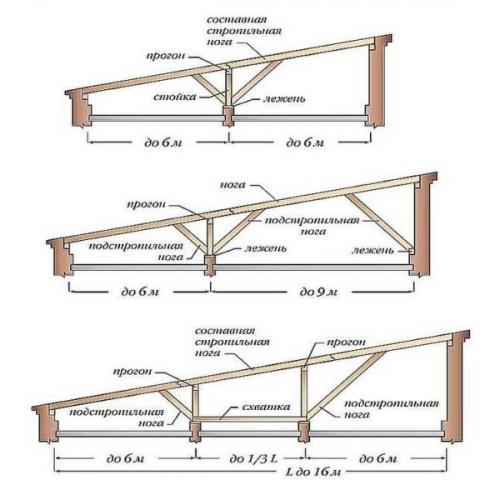

Устройство ферм односкатных крыш при ширине зданий более 6 метров

Для зданий шириной более 12 метров система становится сложнее — подстропильных ног становится больше. Кроме того, изготовление балок длиной более 6 метров — дорогое удовольствие. Если требуется увеличение только на ширину свесов кровли, балки доращиваются по краям кобылками. Это куски балок такого же сечения, соединенные с балкой и закрепленные по бокам двумя деревянными накладками длиной не менее 60 см, скрепленных болтами или гвоздями, допускают использование монтажных пластин.

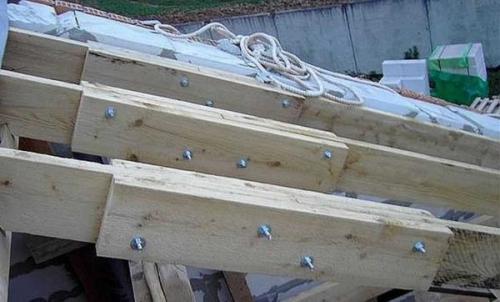

Вариант сращивания стропил

Если общая длина балки получается более 8 метров, их обычно сращивают. Места стыка дополнительно усиливают, прибив доски или монтажные пластины.

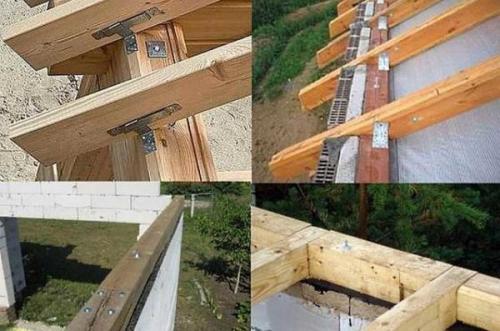

Варианты крепления стропил к мауэрлату: скользящее слава вверху и жесткое вверху справа. Внизу справа вариант врезки без свесов (применяется очень редко)

Еще могут быть вопросы по способам крепления стропил односкатных крыш к мауэрлату. Принципиальных отличий нет. В стропильной ноге делают вырез, которым брус упирается в мауэрлат. Чтобы не мучатся с каждой стропильной ногой, выравнивая ее посадку, выпилив первую, из куска доски, толстой фанеры или бруса делают шаблон, точно повторяющий полученный «выпил». Все последующие стропила запиливаются перед установкой. К ним в нужном месте прикладывается шаблон, обводится и выпиливается выемка требуемой формы и размера.

Это речь шла о жестком креплении стропильных ног к мауэрлату. Оно используется на всех зданиях, которые дают малую усадку. На деревянных домах такой способ крепления использовать нельзя — дом все время оседает или немного приподнимается, из-за чего может появиться перекос. Если кровля будет закреплена жестко, ее может порвать. Потому при устройстве односкатной или любой другой кровли на деревянных домах используют скользящее соединение стропил и мауэрлата. Для этого есть так называемые «скользячки». Это пластины, состоящие из уголков, крепящихся к мауэрлату и подвижно связанных с ними металлических полос, которые крепятся к стропильной ноге. Таких скользячек ставится по две на каждую стропилу.

Источник: https://dekor-i-interer.ru-land.com/stati/kak-soedinit-dve-dvuskatnye-kryshi-algoritm-raschetov-i-sborki

Пристройка к дому с ломаной крышей. Расчет уклона ската односкатной крыши

По конструкции наиболее простой считается односкатная крыша. Однако даже такой тип кровли пристройки требует выполнения некоторых подготовительных работ. Первое, что необходимо будет сделать – это выполнить проект крыши. На данном этапе составляется чертеж, на котором указывают планируемый уклон ската.

Стоит отметить, что уклон крыши напрямую влияет на эффективность ее функционирования, а также на долговечность кровельного покрытия. Безусловно, грамотные расчеты позволят существенно упростить и ускорить строительство. Количество используемого кровельного материала для пристройки с односкатной крышей будет увеличиваться по мере возрастания угла наклона ската.

Расчет уклона будет зависеть, в первую очередь, от климатических условий в определенном регионе. Этот угол будет тем круче, чем больше осадков ожидается в зимний период в конкретном регионе. Правильно подобранная величина позволит вовремя и в полной мере отводить дожди и снежные осадки с поверхности кровли. В то же время, если для конкретной области характерны сильные порывистые ветры, скаты не стоит делать слишком крутыми.

Кровельный материал, которым будет покрыта пристройка к дому с ломаной крышей, также влияет на величину уклона:

• для шиферных или черепичных крыш должен составлять от 22º;
• рубероид, уложенный в 2 слоя, предполагает минимальный уклон в 5º, а в 3 слоя – от 15º;
• уклон крыши из профнастила должен составлять не менее 12º;
• металлочерепичные крыши могут иметь скаты с углом от 14º;
• ондулин, как и рубероид, укладывается на скаты с минимальным уклоном в 6º;
• мягкую черепицу монтируют на кровли со скатами, наклоненными, как минимум, под 11º.

Распространенная практика показывает, что максимальный уклон кровли пристройки к четырехскатной крыше составляет 45º. Стоит отметить, что на выбор угла наклона кровли в значительной степени будут влиять ожидаемые нагрузки на стропильную систему, оказываемые ветром и осадками. Ошибка проектирования может обернуться дополнительными затратами, если пристройка упадет из-за чрезмерных нагрузок. Читайте также: " Проект дома с односкатной крышей: варианты ".

Стык крыши веранды и дома. Конструкция пристроенной кровли

Отличительная черта конструкции – крепление или примыкание одной стороны к несущей стене или элементам кровли основного здания. В остальном она ничем не отличается от любой другой односкатной кровли и состоит из:

1. Стропильного каркаса, чаще всего изготавливаемого из дерева, реже – из профилированных труб или аналогичного металлопроката. Деревянный каркас в свою очередь собирается из мауэрлата (опорного бруса из твердых пород), стропильных ног (воспринимающих и перераспределяющих основные нагрузки дома), подкосов и аналогичных дополнительных элементов усиления конструкции.
2. Обрешетки – сплошного или разряженного покрытия, выполняющего функции основания для кровельного пирога.
3. Фронтонов, в случае односкатной крыши пристройки – боковых, с треугольной формой. В ряде случаев их заменяют сами стены пристройки.
4. Кровельного пирога – с гидро- или теплоизоляционными прослойками, или без них. В идеале материалы, покрывающие крышу пристройки, совпадают или гармонируют с покрытиями основной кровли дома, как минимум – по цвету.

В большинстве случаев конструкция примыкает к длинной стороне дома, и кровля на ней также имеет прямоугольную вытянутую форму. Но какие-либо ограничения отсутствуют, конструкция основной крыши дома может быть любой.

Варианты привязки кровли пристройки также бывают разные, включая:

1. Примыкание верхней части конструкции к несущей стене дома, без контакта, перекрытия или жесткой связки с главной кровлей дома. При таком исполнении требования к герметичности узла связки максимально жесткие, но нет необходимости в частичной или полной разборке основной крыши дома, способ ценится за простоту и подходит новичкам.
2. То же, с существенным выступом карниза главной кровли над крышей пристройки (а именно – свыше рекомендуемого минимума в 5 см). Чаще всего такие кровли встречается в домах с жилыми мансардами, помимо снижения атмосферной нагрузки на узел примыкания они ценятся за оригинальный внешний вид. Ограничение лишь одно – удлиненные свесы основной крыши должны закладываться заранее, на этапе ее возведения.
3. Совмещение крыши пристройки с пирогом дома, со скрытием шва примыкания кровельными материалами. При таком решении главная кровля разбирается частично или полностью (в особо сложных случаях – с реконструкцией или усилением стропильного каркаса), из-за необходимости точной подгонки конструкций и трудоемких операций способ считается сложным и реализуется реже.

Как врезаться в старую крышу. Двускатные кровли пристроек

Сразу надо оговориться, что это не самый популярный вариант. Его сложно привязать к стропильной системе основного дома. Чаще пристройка с двускатной крышей – это кровельная конструкция, один фронтон которой примыкает к стене главного здания. На фото ниже как раз такой вариант показан.

Пристройка к дому с двускатной кровельной конструкцией Источник pikabu.ru

Но надо отдать должное, что из всех двускатных кровельных конструкций этот самый простой. Потому что собирается он, как отдельный элемент. То есть не привязанный к кровле дома. Отсюда и простота сооружения. Как это делается:

• проводят монтаж мауэрлата;
• на стойки вдоль пристроенного помещения, которые монтируют на балку перекрытия, устанавливают коньковый прогон ;
• поперек конька устанавливают стропила ;
• проводят укладку и крепление кровельного материала , подшивают фронтон и потолок.

А так как пристройка – сооружение небольшое, то и расходы на ее крышу будут минимальными.

Хотелось бы обратить внимание на тот факт, что такой кровлей можно покрывать пристройки, сооруженные и с фасада дома, и с его торцов. При этом пристраиваемое строение не обязательно должно располагаться точно посередине стены главного здания. На фото ниже такой вариант показан.

Пристройка, смещенная относительно середины стены дома Источник roomaholic.com

Второй вариант кровельной конструкции в два ската – это продолжение крыши основного дома. На самом деле эта конструкция не намного сложнее предыдущих. Просто на нее придется затратить столько же пиломатериала, сколько и на крышу основного дома. В конечном результате получается общая крыша: и над домом, и над пристройкой.

Третий вариант – двускатная крыша, возведенная над пристройкой так, что она вклинивается в кровельную конструкцию дома со стороны ската. То есть получается пристройка к дому с ломаной крышей в плане общей конструкции.

Общая ломаная крыша над домом и пристройкой Источник fav-expo.ru

Установка крыши на балконе: разновидности конструкций и цены + примеры на фото

И последний вариант с двускатными крышами – это общая кровельная конструкция. Обычно это сооружение возводят, если к основному дому пристраивают несколько помещений, которые в купе формируют практически одну постройку, равную дому. То есть старую крышу демонтируют полностью, проводят расчеты, делают проект, в котором конек формируется на стыке двух построек: старого дома и пристройки. После чего новое здание покрывают одной крышей. По сути, получается как бы вариант с односкатной крышей пристройки, только возводят симметричную кровлю.

Вальмовые и полувальмовые кровли

Вальмовые формы крыш для домов с пристройкой считаются одними из сложных. В них большое количество элементов и узлов, соответственно и расходом на покупку стройматериалом немало. При этом многие элементы подгоняются строго по размерам, что гарантирует большое количество отходов.

На фото ниже показан проект вальмовой крыши, в котором конек крепится к стене основного здания. Крепление обычно проводят на специальные металлические кронштейны или на стойки, но с дополнительным креплением к стене анкерами.

Необходимо понимать, что вальмовая крыша состоит из разных скатов, которые отличаются друг от друга формой. Два из них – это треугольники, два остальных – трапеции. В проекте, показанном на фотографии, трапециевидный скат является фасадным, два треугольных боковыми. При этом второй скат в виде трапеции отсутствует, потому что крыша сооружается над пристройкой, а значить, чего-то не должно хватать.
