Как усилить полы в деревянном доме. Видео описание

06.05.2020 в 02:46

Как усилить полы в деревянном доме. Видео описание

  • Армирование углепластиком.

Полотно из этого современного композитного материала, наклеенное в несколько слоев, позволяет очень качественно решить задачу, как усилить балку перекрытия из дерева. Приклеивают углепластик эпоксидным клеем, перекрывая стыки полос поперечными слоями. После застывания клея он превращается в прочный и жесткий каркас, практически не уступающий металлу и отлично противостоящий нагрузкам.

Достоинство этого способа в простоте монтажа и отсутствии необходимости в монтажных инструментах.

Как усилить полы в деревянном доме. Видео описаниеУглеволокно используют для усиления самых разных конструкций Источник u10.filesonload.ru
  • Протезирование стальной арматурой .

Этот способ больше подходит для тех случаев, когда у балок повреждены торцы, что часто происходит при их некачественной гидроизоляции в опорных гнездах. Их заменяют протезами из спаренных ферм, изготовленных из стальной арматуры сечением не менее 10 мм.

Перед тем как укрепить потолок в доме с деревянными перекрытиями, под поврежденную балку устанавливают временную поддерживающую опору и разбирают перекрытия снизу и сверху на 1,5 метра от стены.

Сгнивший торец срезают, а в проем вертикально вводят протез. Затем его разворачивают, устанавливая в горизонтальное положение и надвигая на балку, после чего свободный конец задвигают в опорное гнездо в стене. Скрепляют протез с балкой гвоздями.

Как усилить полы в деревянном доме. Видео описание 01Схема установки стального протеза Источник i.ibb.co


Требования к лагам для пола и правила их выбора

Обратите внимание! Длина протеза не должна превышать 120 см, вместе с тем она должна быть больше двойной длины срезанного торца на 10%. То есть, этот метод может применяться, только если длина поврежденного конца балки не более 50-55 см.

Перераспределение нагрузки

Уменьшить нагрузку на несущие лаги можно, установив под них опоры либо смонтировав под перекрытием дополнительные балки.

  • Монтаж промежуточных опор или подкосов.

При этом способе нагрузка через опоры частично передается на нижележащие перекрытия или боковые стены, поэтому предварительно нужно убедиться в том, что они её выдержат. Он редко используется для укрепления перекрытий второго этажа, так как стойки и подкосы трудно вписать в интерьер первого этажа, к тому же они создают неудобства для передвижения по комнате. Но это лучшее решение, как усилить лаги пола от прогиба в деревянном доме.

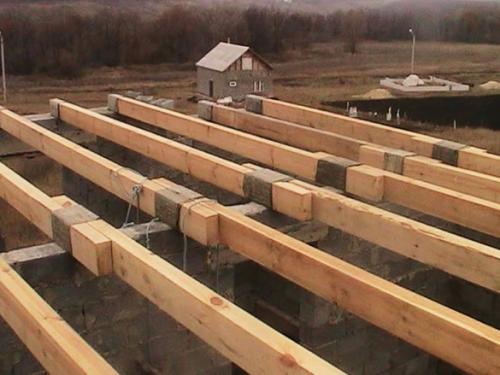

Как усилить полы в деревянном доме. Видео описание 02В качестве опор для лаг выступают столбики из блоков или бетона Источник 3.bp.blogspot.com
  • Монтаж дополнительных балок.

Чем больше лаг, на которых лежит перекрытие, тем меньшая нагрузка приходится на каждую из них. Установив дополнительные брусы подходящего сечения между существующими, можно не только снять с них лишнюю нагрузку, но и увеличить общий вес перекрытия. Который складывается из веса утеплителя, напольного и потолочного покрытия, мебели, техники и находящихся на этаже людей.

Лаги 150х50. Деревянные балки перекрытия - размеры и нагрузки

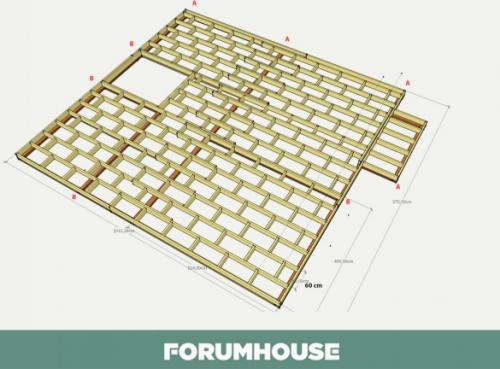

Сделали деревянное перекрытие в брусовом доме, а пол трясётся, прогибается, появился эффект «батута»; хотим делать деревянные балки перекрытия 7 метров; нужно перекрыть комнату длиной в 6, 8 метров так, чтобы не опирать лаги на промежуточные опоры; какой должна быть балка перекрытия на пролет 6 метров, дом из бруса; как быть, если хочется сделать свободную планировку – такие вопросы часто задаются форумчанами.

Maxinova Пользователь FORUMHOUSE

У меня дом примерно 10х10 метров. На перекрытие я «кинул» деревянные лаги, их длина - 5 метров, сечение - 200х50. Расстояние между лагами – 60 см. В процессе эксплуатации перекрытия выяснилось, что когда дети бегают в одной комнате, а ты стоишь в другой, то по полу идёт достаточно сильная вибрация.

Лаги 150х50. Деревянные балки перекрытия - размеры и нагрузки

И подобный случай далеко не единственный.

елена555 Пользователь FORUMHOUSE

Не могу понять, какие балки для межэтажных перекрытий нужны. У меня дом 12х12 метров, 2-х этажный. Первый этаж сложен из газобетона, второй этаж мансардный, деревянный, перекрыт брусом 6000х150х200мм, уложенным через каждые 80 см. Лаги положены на двутавр, который опирается на столб, установленный посередине первого этажа. Когда хожу по второму этажу, то чувствую тряску.

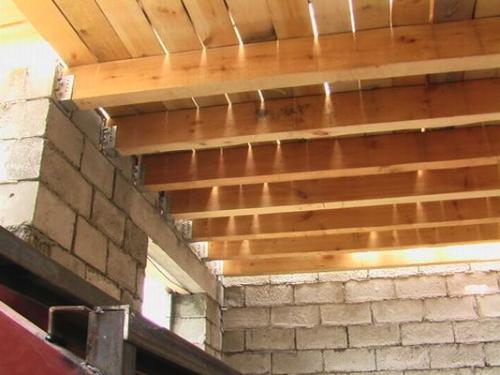

Балки на длинные пролеты должны выдерживать большие нагрузки, поэтому, чтобы возвести прочное и надёжное деревянное перекрытие с большим пролётом, их нужно тщательно рассчитать. В первую очередь, необходимо понять, какую нагрузку сможет выдержать деревянная лага того или иного сечения. И потом продумать, определив нагрузку для балки перекрытия, какие надо будет делать черновое и финишное покрытие пола; чем будет подшиваться потолок; будет ли этаж полноценным жилым помещением или нежилым чердаком над гаражом.

Лаги 150х50. Деревянные балки перекрытия - размеры и нагрузки

  1. Нагрузку от собственного веса всех конструкционных элементов перекрытия. Сюда входит вес балок, утеплителя, крепежа, покрытия пола, потолок и т.д.
  2. Эксплуатационную нагрузку. Эксплуатационная нагрузка может быть постоянной и временной.

При подсчёте эксплуатационной нагрузки учитывается масса людей, мебели, бытовых приборов и т.д. Нагрузка временно возрастает при приходе гостей, шумных торжествах, перестановке мебели, если её отодвинуть от стен в центр комнаты.

Поэтому при расчёте эксплуатационной нагрузки необходимо продумать всё – вплоть до того, какую мебель планируется ставить, и есть ли вероятность в будущем установки спортивного тренажёра, который тоже весит далеко не один килограмм.

Лаги 150х50. Деревянные балки перекрытия - размеры и нагрузки

За нагрузку, действующую на деревянные балки перекрытия большой длины, принимаются следующие значения (для чердачных и межэтажных перекрытий):

  • Чердачное перекрытие – 150 кг/кв.м. Где (по СНиП 2.01.07-85), с учётом коэффициента запаса – 50 кг/кв.м – это нагрузка от собственного веса перекрытия, а 100 кг/кв.м - нормативная нагрузка.

Если на чердаке планируется хранить вещи, материалы и прочие, необходимые в быту предметы, то нагрузка принимается равной 250 кг/кв.м.

  • Для междуэтажных перекрытий и перекрытий мансардного этажа общая нагрузка берётся из расчёта 350-400 кг/кв.м.

Как усилить лаги пола. Когда нужно усиливать деревянные балки перекрытия

  • плохое состояние балочной конструкции . Является следствием повреждение древесины. Повышенная влажность, перепады температуры, деятельность различных вредителей (жуков короедов), растрескивание – все это приводит к деформированию балки перекрытия;
  • снижение несущей способности . Под собственным весом, постоянной и переменной нагрузкой балки перекрытия могут прогибаться. Согласно нормативам, если прогиб находится в пределах 1:300, то беспокоится не о чем. Например, если балка длиной 2500 мм. прогнулась на 10 мм. это соответствует нормальному значению прогиба. Если показатель прогиба больше – ее следует усилить;
  • необходимость увеличения несущей способности балки . Связанная, например, с перестройкой чердака под мансарду или жилое помещение. Такая перестройка приведет к увеличению постоянных и переменных нагрузок на перекрытия второго этажа, что автоматически требует изменения сечения установленных деревянных балок.

В пределах статьи будут приведены несколько распространенных способов усиления перекрытия ( ремонт , реконструкция). Но, точно ответить на вопрос, как усилить деревянные балки перекрытия может только профессионал и только после анализа состояния конструкции. Ведь в каждом случае решение будет индивидуально.

Воспользовавшись таблицей можно получить представление о том, какое сечение должно быть у балки при определенной нагрузке.

Как усилить пол мансарды. Как выровнять пол мансарды при заметных перепадах

Нас спрашивают:
З дравствуйте. Хочу постелить полы на втором этаже дома. Второй этаж мансардного типа. Лагами для пола возможно будут являться балки перекрытия первого этажа. Балки выполнены из бревен стесанных с одной стороны. Проблема в том, что перепад по высоте до 70 мм. Поставить дополнительные лаги для выравнивания пола не могу (небольшая высота второго этажа).Подскажите как с минимальными затратами его выравнять.ЗАРАНЕЕ СПАСИБО.
Мы отвечаем:
З дравствуйте!Начнем с того, что в вашем случае вопрос полов в буквальном смысле «увязан» с вопросом устройства перекрытия в целом. В частности, как будет организована звукоизоляция, а так же черновая подшивка потолка, поэтому до начала работ желательно продумать и нарисовать (хотя бы эскизно) весь конструктив в в разрезах, продумать узлы.

Конечно наши рекомендации были бы полнее при наличии фото перекрытия. Жаль так же, что вы не указали пролет и шаг балок.

Итак, как выровнять пол мансарды при столь заметных перепадах и ограничении по высоте:Совет «лежащий на поверхности» — использовать как лагу выравнивающий брус, уложив его сверху балки и сняв лишнее дерево. Там где балки имеют максимальную высоту брус срезается практически заподлицо с балкой, там где нужна высота — подрезается незначительно.

Недостатки — необходимость точной разметки, значительные отходы древесины. Кроме того вручную аккуратно снять такой слой древесины непросто, понадобится мощный эл. рубанок (шерхебель)

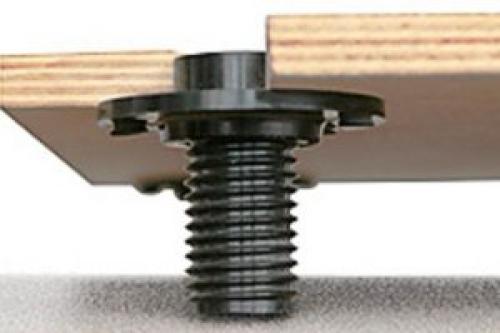

Следующий вариант — система регулируемого пола, при этом покрытие выполняется из листов фанеры, а регулировка осуществляется винтами выдвигаемыми на нужную высоту (см. фото). Как усилить полы в деревянном доме. Видео описание 06 Еще вариант, использовать лаги из доски 40-50 мм «на ребро», но поместить их не сверху балок, а сбоку, закрепив болтами, (шпильками, турбовинтами etc.) Либо предварительно связать балки поперечными перемычками выставив их в одной плоскости и закрепив стальными уголками. Сами лаги уже поместить на эти распорки. Варианты таких креплений ясны из рисунка. Как усилить полы в деревянном доме. Видео описание 07
