Канализационный обратный клапан бывает нескольких видов. В зависимости от места установки и характера работы сети.

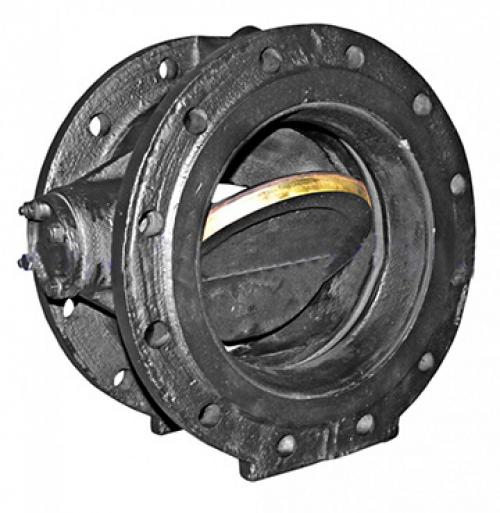

1. Поворотные , их еще называют лепестковыми (хлопушки).
Корпус квадратный или продолговатый с раструбным соединением с одной стороны и холостым концом с другой. Внутри к верхней части стенки прикреплена круглая шайба диаметром больше проходного отверстия трубы на 2-4 мм.
В месте крепежа установлена нетугая пружина, позволяющая плотнее прикрывать проход.
В спокойном состоянии при горизонтальном монтаже хлопушка закрыта и открывается, когда в систему попадают стоки из сантехнических приборов. Если произошел засор, переполнение и вода хлынула вверх, дроссель закрывается и перекрывает доступ.
В некоторых моделях дополнительно установлен ручной гидрозатвор того же принципа действия. Он расположен на той же линии, сразу после первой заглушки . Его задача в механическом перекрытии прохода стоков, если первый клапан канализационный не сработает.

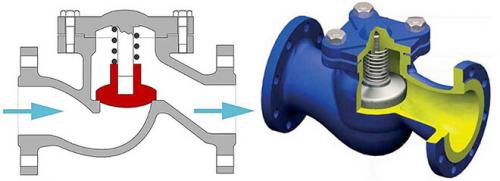

2. Подъемные.
Основным элементом, перекрывающим проход, также является круглый диск. Он прикреплен к потолку корпуса болтом, вокруг обвита металлическая пружина. Она создает напряжение для удерживания мембраны в закрытом состоянии. Давления воды, попадающей в систему, хватает, чтобы поднять шайбу с пружиной и пойти дальше.
Устройство дросселя позволяет остановить обратный поток, который давит на диск сверху вниз. Конструкция используется в любой системе канализации. Отличительной чертой строения корпуса является фланцевое соединение верхней крышки. Открутив ее, можно легко почистить и отремонтировать прибор.

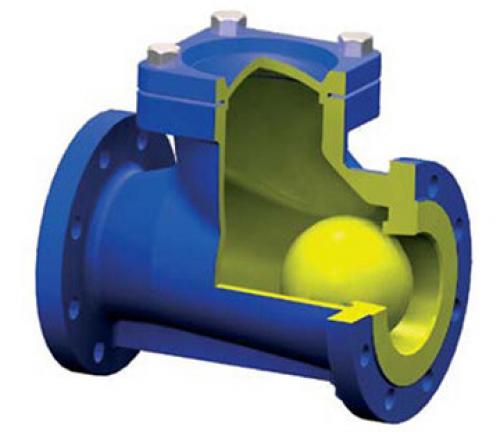

3. Шаровые.
Устанавливаются только на внутренних сетях. Внутри корпуса есть специальные углубления: в одно проходит вода, а в другом размещен шарик. Во время движения стоков от прибора к приемнику шарик закатывается в полость.
Если процесс происходит в обратную сторону, шар перекрывает проход.
У затвора есть один минус. В канализации нет чистой воды, значит, стоки всегда с примесью грязи и нечистот. Между шаром и стенкой устройства может попасть мусор, и он будет протекать.

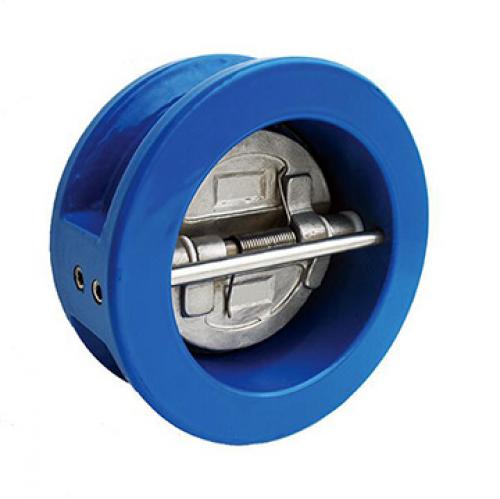

4. Межфланцевые.
В основном используются в водопроводных системах. За счет своей компактности они, конечно, выигрывают у хлопушки, но условия установки очень жесткие.
Обратный клапан на канализацию снип. Зачем нужны обратные клапана
Жидкостный обратный клапан на канализацию ставится для защиты жилья от стоков. В многоэтажных домах канализационная система по большей части самотечная и если где-то возникает затор, все стоки, которые сливаются сверху, начинают заполнять стояк.
Дальше по принципу сообщающихся сосудов, как только стоки доходят до уровня ближайшего унитаза, из него начинает бить фонтан из всего, что слили сверху. Вот чтобы заблокировать зловонную жидкость, на выпускную трубу ставят обратный канализационный клапан.
- В старых многоэтажных домах, где система уже износилась и засоры не редкость такую арматуру ставят жители первых этажей.
Обратный клапан в канализации в квартире особенно актуален для жителей первых этажей
- В частных домах оборудованных септиками, канализационные клапана ставят на выходе из подвала, чтобы в случае подтопления септика грунтовыми водами, стоки не пошли обратно.
- Обратный клапан слива канализации обязательно ставится в напорных системах, все эти системы оборудованы фекальными насосами и чтобы при отключении насоса заблокировать обратное движение стоков, ставится канализационный клапан. О напорных системах для квартир, видах септиков и прочих нюансах можно узнать «ЗДЕСЬ» .
- Канализационный затвор также ставится на центральную сливную трубу в накопительном резервуаре дренажной системы, без этой арматуры вода пойдет обратно, что может привести к подтоплению участка или фундамента дома. О тонкостях обустройства дренажа в частном доме подробно показано и рассказано «ЗДЕСЬ» .
В накопительный резервуар дренажной системы ставится обратный клапан для канализации 110 мм
- Как в многоэтажных, так и в частных домах периодически возникает проблема грызунов. Голодные крысы по канализационным трубам могут подниматься довольно высоко, обратный клапан не даст животным проникнуть в квартиру.
В старых домах крысы могут проникать в жилье через сливные трубы
Важно! Прежде чем купить обратный клапан для канализации обратите внимание на его цвет – наружная арматура оранжевого цвета, а затворы для внутреннего монтажа серые.
Обратный клапан на канализацию принцип работы. Устройство и особенности работы
Современный обратный клапан обладает прочным корпусом в виде шестигранника, внутренняя часть которого поделена на несколько отдельных отсеков: приемное отделение, ограничитель с надежной фиксацией запорного узла и функцией небольшого ревизионного окна, а также выпускного отсека.
Приемная зона находится непосредственно перед запорным механизмом, который соединяет вход в изделие с канализацией. Специальный ограничитель необходим для свободного движения сливаемой жидкости лишь в одном направлении.
Если вода начинает передвигаться в противоположном направлении, то прибор мгновенно закрывается. Выпускной отсек нужен для быстрого вывода стоков из отдела ограничителя, поэтому считается соединительным элементом между механизмом и отходящим контуром.
Принцип работы обратного клапана основан на перекрытии трубопровода с помощью затворного механизма. Это происходит при полной остановке свободного передвижения стоков по контуру.
Исправный обратный клапан для канализации работает как часы.
Устройство выравнивает давление в системе, а запор из-за силы тяжести перекрывает трубопровод и закрывает клапан.
Управление прибором осуществляется механическим методом или в автоматическом режиме. Номинальный размер изготавливаемых приспособлений составляет от 50 до 300 мм. Из-за конструктивных особенностей устройство может монтироваться в определенном месте соединения двух труб горизонтальной плоскости или вертикальной. А также его подключают к главному стояку или на каждый слив сантехнических механизмов.
