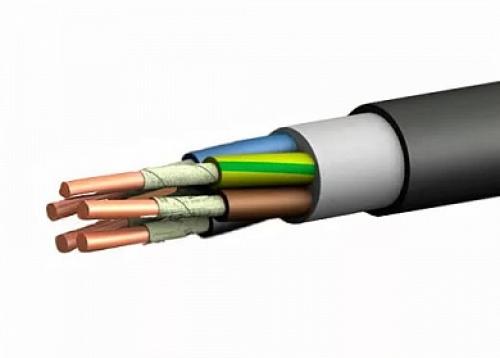

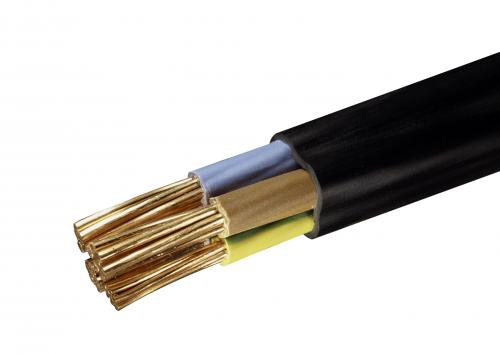

Что значат аббревиатуры в маркировке кабелей. Провода и кабели маркируют буквами.

Что значат аббревиатуры в маркировке кабелей. Провода и кабели маркируют буквами.

Первая буква - материал жилы:

• А - алюминий
• Буквы нет - медь

Вторая буква - в обозначении провода:

• П - провод (ПП - плоский провод)
• К - контрольный
• М - монтажный
• МГ - монтажный с гибкой жилой
• П(У или Ш) - монтажный с гибкой жилой

• В или ВР - поливинилхлоридная (ПВХ)
• П - полиэтиленовая
• Р - резиновая
• Н или НР - найритовая (негорючая резина)
• Ф - фальцованная (металлическая) оболочка
• К - капроновая
• Л - лакированная
• МЭ - эмалированная
• О - оплетка из полиамидного шелка
• Ш - изоляция из полиамидоного шелка
• С - из стекловолокна
• Э - экранированная
• Г - с гибкой жилой
• Т - с несущим тросом

Оболочка, применяемая для защиты резиновой изоляции провода: В — поливинилхлоридная, Н — найритовая. Эти буквы ставятся после обозначения материала изоляции провода.

Четвертая буква - особенности конструкции:

• А - асфальтированный
• Б - бронированными лентами
• Г - гибкий (провод), без защитного покрова (силовой кабель)
• К - бронированный круглыми проволоками
• О - в оплетке
• Т - для прокладки в трубах

Кроме буквенных обозначений, марки проводов, кабелей и шнуров содержат цифровые обозначения : первая цифра — число жил, вторая цифра – площадь сечения, третья – номинальное напряжение сети. Отсутствие первой цифры означает, что кабель или провод одножильные. Площади сечения жил стандартизированы. Значения площадей сечений проводов, выбираются, в зависимости от силы тока, материала жил, условий прокладки (охлаждение).

В обозначении шнуров обязательно должна быть буква Ш.

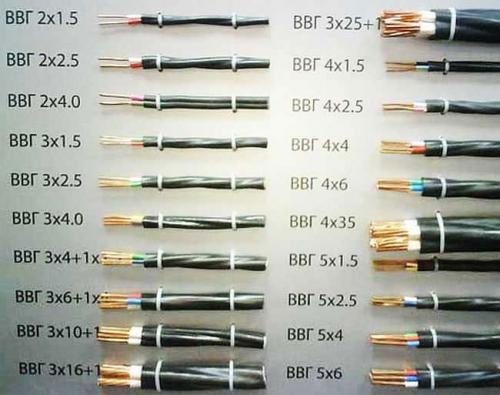

Расшифровка маркировки кабеля ввгнг. Расшифровка аббревиатуры и модификации

Аббревиатура, которая наносится на внешнюю поверхность изоляционной оболочки кабеля, обозначает его конструктивные особенности и технические характеристики. Последовательность буквенных и цифровых обозначений несет определенную информацию. Первые заглавные буквы ВВГ обозначают следующее:

• В – материал из которого сделана изоляция токопроводящих жил под внешней оболочкой, в данном случае это поливинилхлорид. Буква «В» исходит из названия основной составляющей материала изоляционного слоя винила;
• В – материал внешней оболочки, основным составом которого, также является винил. Такую изоляцию принято называть ПВХ, это термопластик. 43% его состава продукт нефтехимии этилен и 57% связанный хлор. Составы пластиковой изоляции могут отличаться, в некоторых моделях используется ПВХ оболочка с примесями блокирующими распространение огня.
• Г – указывает, что общая оболочка токопроводящих проводов не имеет бронированного слоя, такой кабель называют голый, не имеющий защиты от жестких механических воздействий.

Все модели имеют медные провода с жесткой монолитной или гибкой многожильной структурой.

Существует целый ряд модификаций пластиковой изоляции:

• ВВГпнг – в данном варианте добавленное буквенное обозначение «пнг» указывает, что его допускается прокладывать в составе группы кабелей других марок. Его внешняя оболочка не распространяет горения. ( пнг – плоский негорючий )
• ВВГнг–ls обозначает, что состав пластика изоляции с примесями, которые при горении снижают выделение токсичных газов и дыма;
• ВВГнг–hf при сильном возгорании окружающей среды и высокой температуре изоляционный слой выгорая, не выделяет коррозионно-активных газов;
• ВВГнг–fr указывает на наличие в изоляционном слое слюдяной ленты создающей термический барьер между окружающей средой и токопроводящими жилами.

Если отсутствуют подобные обозначения, они распространяют горение изоляции, это обычный ВВГ.

Маркировка кабеля ВВГ в цифровом обозначении аббревиатуры указывает количество, и сечение токопроводящих жил.

Кабель силовой ВВГ пнг 3х2.5+1 в данном варианте ВВГ, расшифровка маркировки показывает:

• пнг — плоский, негорючий;
• 3 – количество токопроводящих жил;
• 2,5 – площадь сечения проводов;
• +1 – добавочный провод заземления в кабеле.

Для прокладки под штукатуркой чаще всего удобно использовать провод ВВГ п –плоской конструкции, он компактно укладывается в штробы и легко штукатурится не выступая на поверхности.

Что значит ок в маркировке кабеля. В чём особенность маркировки оптических кабелей?

Особенностью оптоволокна является чувствительность к наружным воздействиям механического характера. Понятно, что для эффективной работы протяженных световодных коммуникаций необходимо обеспечить им надлежащую защиту и стабильность структуры. Подробно о том, какие бывают типы оптических волокон, можно узнать из этой статьи .

На уровне кабельной структуры за это отвечает упомянутый ряд оболочек и внутренних опорных элементов из металла и пластика. Вот они (двигаясь от середины поперечного разреза оптического кабеля наружу):

• центральный силовой элемент;
• пакет защитных трубок, в которых заключены пучки волокон;
• гидрофобный состав, заполняющий промежутки между трубками;
• поясная изоляция, в которую заключены защитные трубки и наполнитель;
• внутренняя оболочка;
• гидрофобная лента (дополнительная гидроизоляция у подвесных кабелей);
• броня или периферийный усиливающий элемент;
• наружная оболочка.

В многомодульных оптических кабелях модули сердечника свиваются вокруг центрального усиливающего элемента – стального или стеклопластикового стержня. Его задача – предохранять оптический кабель от нагрузок на растяжение при прокладке или подвеске. В одномодульных (трубчатых) кабелях центральной силовой оси нет. Защитную роль выполняет специальная центральная трубка, окружающая волокна.

Наличие и особенности перечисленных элементов могут отличаться у оптических кабелей (далее ОК) для разных условий прокладки и эксплуатации. По особенностям применения различают следующие типы ОК:

1. Для наружного монтажа (магистральных каналов, проходящих по воздуху между объектами);
2. Для внутреннего монтажа (прокладываются внутри строительных объектов).
3. Специального назначения.

Первые должны иметь повышенную стойкость в внешним механическим влияниям (в частности – ударам, давлению), перепадам температур, влаге и осадкам. Вторым достаточно плотного или полуплотного амортизирующего покрытия. Специальные оптические кабеля прокладываются в сложных грунтовых условиях, по дну акваторий, на заболоченных и речных территориях.

Уже теперь можно понять, что надежность и долговечность дорогостоящих информационных коммуникаций полностью зависит от правильного выбора типа кабеля. А значит, от нашего умения читать и расшифровывать маркировку оптических кабелей — зависит все.

Расшифровка кабеля онлайн. Кабели и провода российского производства

Расшифровка сокращений, применяемых для обозначений силовых кабелей с ПВХ (виниловой) и резиновой изоляцией (по ГОСТ 16442-80, ТУ16.71-277-98, ТУ 16.К71-335-2004)

• А - (первая буква) алюминиевая жила, если буквы нет - жила медная.
• АС - Алюминиевая жила и свинцовая оболочка.
• АА - Алюминиевая жила и алюминиевая оболочка.
• Б - Броня из двух стальных лент с антикоррозийным покрытием.
• Бн - То же, но с негорючим защитным слоем (не поддерживающим горение).
• б – Без подушки.
• В - (первая (при отсутствии А) буква) ПВХ изоляция.
• В - (вторая (при отсутствии А) буква) ПВХ оболочка.
• Г - В начале обозначения - это кабель для горных выработок, в конце обозначения - нет защитного слоя поверх брони или оболочки («голый»).
• г - Водозащитные ленты герметизации металлического экрана (в конце обозначения).
• 2г - Алюмополимерная лента поверх герметизированного экрана .
• Шв - Защитный слой в виде выпрессованного шланга (оболочки) из ПВХ.
• Шп - Защитный слой в виде выпрессованного шланга (оболочки) из полиэтилена.
• Шпс – Защитный слой из выпрессованного шланга из самозатухающего полиэтилена.
• К – Броня из круглых оцинкованных стальных проволок, поверх которых наложен защитный слой. Если стоит в начале обозначения – контрольный кабель.
• С – Свинцовая оболочка.
• О - Отдельные оболочки поверх каждой фазы.
• Р – Резиновая изоляция.
• НР - Резиновая изоляция и оболочка из резины, не поддерживающей горение.
• П - Изоляция или оболочка из термопластичного полиэтилена.
• Пс - Изоляция или оболочка из самозатухающего не поддерживающего горение полиэтилена.
• Пв - Изоляция из вулканизированного полиэтилена.
• БбГ - Броня профилированной стальной ленты.
• нг - Не поддерживающий горение.
• LS - Low Smoke - низкое дымо- и газовыделение.
• КГ - Кабель гибкий.

Источник: https://360doma.ru/stati/rasshifrovka-marok-kabelno-provodnikovoy-produkcii-obshchiy-perechen-marok-kabelno

Маркировка силовых кабелей расшифровка. Обозначения для кабелей

В перечне буквенных сокращений зашифрованы материалы, которые использовались при изготовлении кабеля. В зависимости от очерёдности расположения в шифре, каждая буква является символом материала жил, изоляции или общей защитной оболочки. В этой системе легко разобраться, изучив следующую схему:

Схема маркировки кабельной продукции по ГОСТ Источник stroychik.ru

Всего в шифре максимум 5 буквенных позиций. Какой бывает маркировка кабеля, расшифровка – таблица:

Разновидности электрических кабелей Источник mastremont.ru

В маркировке могут встречаться и другие обозначения, в том числе и написанные латинскими буквами:

• нг – не поддерживает горение;
• FR – огнестойкий;
• LS – с низким дымовыделением;
• FRLS – высокая огнестойкость, низкое дымовыделение.

Вряд ли человеку, не связанному с этой сферой деятельности и не имеющему необходимости досконально разбираться во всех видах электротехнической продукции, удастся сходу запомнить все обозначения. Да это и не нужно, так как большинство из них применяются к изделиям специального назначения. А для устройства проводки в доме или подключения скважинного насоса достаточно знать и уметь применять всего несколько видов.

В следующей таблице расписана расшифровка кабеля самых востребованных марок.

Характеристики и предназначение самых востребованных кабелей Источник samelectrik.ru

Сборка и монтаж распределительного щита в квартире или частном доме

Следом за буквенным идёт цифровой код. Первая цифра определяет число жил в кабеле, затем знак «х», а за ним площадь сечения каждой жилы. Если указана только площадь сечения, значит, кабель одножильный.

Цифры 220 или 380 в конце – это указание на номинальное напряжение в сети, на которое рассчитан проводник.

Также в марке могут быть зашифрованы сведения о рекомендуемом температурном режиме эксплуатации изделия и его соответствия государственным стандартам или техническим условиям.

Обозначения для проводов

Провода тоже маркируются по аналогичной схеме, но число символов в их шифре меньше, поэтому и «разгадать» его проще. Подробная маркировка кабелей и проводов – расшифровка в таблице:

Особенности использования мобильного кондиционера без воздуховода для дома Как и в примерах с расшифровкой кабеля, цифры после ряда букв обозначают количество неизолированных жил в проводе (если их много) и размер их поперечного сечения.Примеры наиболее популярных и часто используемых проводов перед вами.

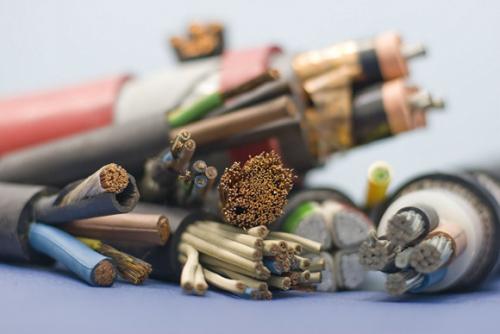

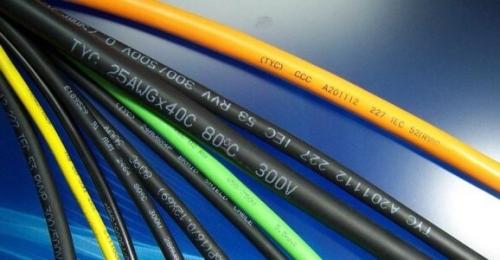

Расшифровка кабелей таблица. Маркировка проводов и кабелей

При производстве всех проводов и кабелей еще на заводе на них наносят специальную маркировку. Она помогает определить характеристики и назначение проводов. Стандарты маркировки различных проводов помогают безошибочно определить необходимые характеристики проводников.

Показатели, которые поможет определить заводская маркировка:

• Особенности конструкции;
• Материал жил;
• Номинальное напряжение;
• Поперечное сечение;
• Тип изоляции;
• Назначение.

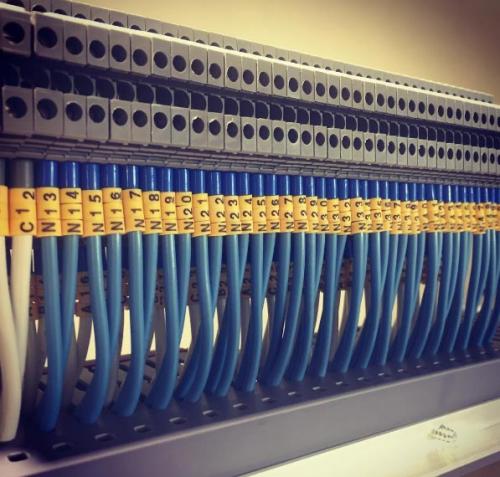

Помимо этого провода маркируются во время монтажа.

Виды проводников

Электромонтажные работы предполагают использование нескольких видов проводящих изделий.

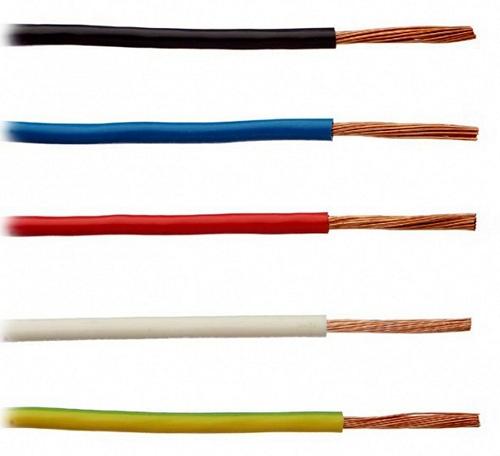

Провода

Их можно описать как несколько соединенных посредством скрутки проволок. Допускается как наличие, так и отсутствие изолирующего слоя. Проводам характерна легкая оболочка жилы, она редко бывает металлической, хоть иногда и встречаются обмотанные проволокой провода.

Они популярны при электромонтажных работах, например, при проведении проводки в домах из дерева. Из проводов изготавливают обмотку электродвигателя.

Материал жилы:

• Медные изделия способны выдерживать значительные нагрузки тока, эти изделия эластичны и благодаря этому гораздо меньше ломаются. Но медь быстро окисляется  при использовании на открытом воздухе и дорого обходится заказчикам.
• Алюминий не так прочен, как медь, зато на порядок дешевле медного варианта.

При выборе материала стоит помнить, что провода с разным материалом жилы не могут быть соединены между собой скруткой, для этого придется использовать клеммы. Это связано со способностями меди к окислению. В результате такого неправильного монтажа провода начнут отходить друг от друга, вызывая все более частые перебои с подачей электроэнергии.

Контакты:

• Изолированные. Они могут быть с защитой или без нее. Последний вариант предполагает дополнительную изоляцию для жил. Выполняется защита из пластмассы или резины.
• Голые. Этот вариант примерим в монтаже электропередач.

Назначение:

• Для соединения частей электротехнических схем применяют монтажные провода. Они выполняются из меди.
• Силовые провода применяют внутри помещений для устройства электропроводки.
• Установочные.

Кабель

Грубо говоря, кабель представляет собой некоторое количество проводов, соединенных скруткой. Все они располагаются внутри общей изоляции. Ее выполняют из различных материалов, среди которых выделяется резина, ПВХ, пластмасса. Кроме нее часто присутствует еще один слой оболочки, для защиты. Он выполнен из металла в разных видах: лента или проволока.

Виды кабелей:

• . Благодаря токам, отличающимся друг от друга частотой, он передает зашифрованную информацию. На местных линиях связи выполняют передачу низкочастотными проводниками, а для дальних линий применяют высокочастотные проводники.
• . Они необходимы для функционирования электротехнических приборов. С помощью этого изделия сигнал управления передается от человека к механизму.
• . Незаменим для передачи радиосигналов и
• . Состоит из проводника, выполненного из меди и защитного экрана. Он необходим для защиты от повреждений механического характера или для отвода помех. Нашел применение в автоматических системах.
• выполняют передачу энергии в разнообразных приборах, требующих большого напряжения. Их используют для проведения электроэнергии воздушным или подземным способом (внешняя электропроводка). Так же выполняют внутреннюю проводку в помещениях. Внутри этого изделия располагаются медные или алюминиевые жилы. Предпочтение отдают первому варианту. В качестве изолирующего слоя выступает бумага, резина, ПВХ, полиэтилен и так далее.

Что означают цифры в маркировке кабеля. Как маркируются провода и различные шнуры

Принцип, по которому на них будут проставлять маркеры, отличается от того, который применяется для кабелей. Все требования указаны в ГОСТ 7399-97.

В этой сфере АС будет значить, что это жила из алюминия имеет стальной сердечник. Об изоляции тут речь не идет.

СИП будет означать продукт, у которого несколько типов, он самонесущий и при этом изолированный.

ППВ обозначает наличие плоской жилы и изоляционного слоя из поливинилхлорида.

МГ – гибкое изделие из меди.

Это только частные варианты наименований из наиболее часто используемых. Но можно встретить массу зарубежных вариантов, которые будут отличаться в маркерах.

Готовые решения для всех направлений

Склады

Ускорьте работу сотрудников склада при помощи мобильной автоматизации. Навсегда устраните ошибки при приёмке, отгрузке, инвентаризации и перемещении товара.

Узнать больше

Магазины

Мобильность, точность и скорость пересчёта товара в торговом зале и на складе, позволят вам не потерять дни продаж во время проведения инвентаризации и при приёмке товара.

Узнать больше

Маркировка

Обязательная маркировка товаров - это возможность для каждой организации на 100% исключить приёмку на свой склад контрафактного товара и отследить цепочку поставок от производителя

Узнать больше

Онлайн-торговля

Скорость, точность приёмки и отгрузки товаров на складе — краеугольный камень в E-commerce бизнесе. Начни использовать современные, более эффективные мобильные инструменты.

Расшифровка маркировки кабеля ВВГ. Силовой кабель ВВГ — расшифровка маркировок

Далее рассмотрим расшифровку маркировки, пожалуй, самого популярного кабеля ВВГ и его модификациях: ВВГнг, ВВГнг-LS, ВВГнг A-LS.
Для каких целей применяются кабели с поливинилхлоридной изоляцией, и что означают буквы в аббревиатурах, указанные в маркировке.

Общая информация о кабеле

Кабель с маркировкой ВВГ, пожалуй, является самым часто используемым в реализации энергоснабжения, а конкретно, для передачи и распределения электрической энергии на открытом воздухе, внутри жилых и нежилых помещений, а также промышленных зданий и сооружений.
Помимо вышеуказанных объектов, данный кабель используют в электростанциях, коллекторах, в осветительных устройствах, в кабельных эстакадах и т. п.



Кабель ВВГ

Основные характеристики

Из основных характеристик отметим, что диапазон номинального переменного напряжения для кабеля марки ВВГнг равен до 1000 Вольт при номинальной частоте 50 Гц. Проводник может иметь от 1 до 5 медных или алюминиевых жил, при этом с присутствием или отсутствием нулевой жилы.
Площадь сечения ВВГ также имеет допустимый диапазон от 1.5 до 240 мм².

Гарантийный срок изделия не менее 5 лет, а фактический срок эксплуатации около 30 лет. Температура окружающей среды при эксплуатации кабеля на должна превышать диапазон от -50°С до 50°С. Но во время прокладки кабеля нижний порог температуры окружающей среды не должен быть ниже 15 °С.

Расшифровка маркировок силовых проводников ВВГ

Кабель маркированный как ВВГ , состоит из медных жил. На это указывает отсутствие в начале аббревиатуры буквы “ А ”.
Таким образом, первая буква “ В ” означает наличие изоляции жил из поливинилхлоридного пластиката. По второй букве “ В ”, определяют, что внешняя оболочка кабеля также из ПВХ. А буква “ Г ” даёт понять, что защита (броня) в данном кабеле отсутствует и он является гибким .

В маркировке кабеля ВВГнг — буквы " нг " указывают на содержание галогеновых частиц в ПВХ изоляции, благодаря чему проводник не поддерживает горение.

Кабель с низким выделением дыма в процессе горения изолирующих материалов, маркируется как ВВГнг LS (ЛС) . Помимо того, что данный кабель пониженной пожарной опасности, при плавлении оболочки и изоляции, в результате горения, он выделяет минимальное количество дыма и отравляющих газов. Аббревиатура “ LS ” расшифровывается как “Low Smoke” .

В проводнике марки ВВГнг-FRLS буквы FR (Fire Resistance) обозначают, что в конструкции присутствует термический барьер в виде слюдосодержащей ленты, что позволяет классифицировать его как огнестойкий. Такой кабель сохраняет целостность жил при температуре до 750°С, не менее 180 минут.



Кабель ВВГнг-FRLS

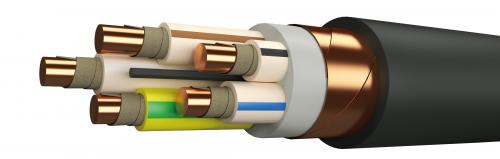

ВВГЭнг-FRLS отличается от ВВГнг-FRLS наличием в своей конструкции экрана из медной ленты или фольги, для укрепления внутренней изоляции, защиты от агрессивных веществ, снижения воздействия электрических потенциалов на внешней изоляции.



Кабель ВВГЭнг-FRLS

Из разновидностей ВВГ с пониженным дымо- и газовыделением отметим марку ВВГнг (А) ЛС.
Такой кабель предназначен для использования в зданиях и помещениях с классом пожарной безопасности категории A (повышенная пожароопасность). И во взрывоопасных зонах, классов В1 и В1-а, например в системах атомных станций.
