Как расшифровать маркировку кабелей и проводов

Маркировкой кабеля принято называть условные знаки и надписи, а также цветовую разметку на его изоляционной оболочке. Маркировка способна рассказать чуть ли не всё про кабель, его свойства и технические характеристики, условия эксплуатации и т. д.

Кабелем принято называть конструкцию в виде изолированных друг от друга проводников, которые также заключены в специальную оболочку. Помимо изоляции и жил, кабель может быть оборудован экраном с сердечником и заполнителем, броней и т. д.

Проводом принято называть конструкцию из проводов в неметаллической оболочке. Чаще всего для этих целей используется негорючий или самозатухающий ПВХ, который не позволяет проводу гореть в процессе перегрузок или короткого замыкания.

Ниже на сайтебудут рассмотрены основные расшифровки кабельной продукции, которые позволят узнать, что именно перед вами за кабель.

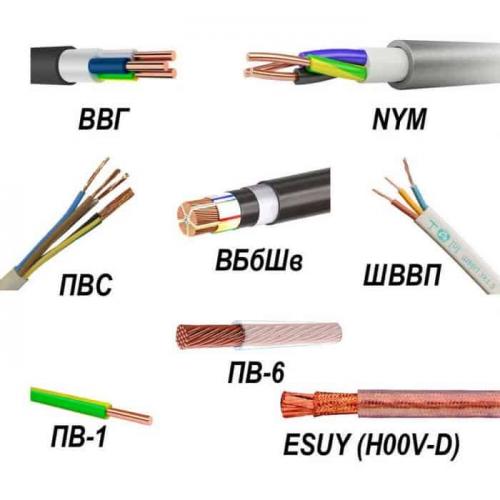

Как расшифровать маркировку кабелей и проводов

Первая буква в маркировке проводов и кабелей, как правило, обозначает материал изготовления жилы. Если буква «А», то материалом для изготовления проводников служил алюминий. То есть, перед нами кабель с алюминиевой жилой. Если буква «М», то, соответственно, это медь, то есть, медный проводник.

Как расшифровать маркировку кабелей и проводов

Вторая буква в маркировке кабелей и проводов обозначает следующее:

• П или ПП — плоский провод;
• П (У или Ш) — провод монтажный (гибкая жила);
• М — монтажный кабель;
• МГ — кабель монтажный с гибкой жилой;
• К — контрольный.

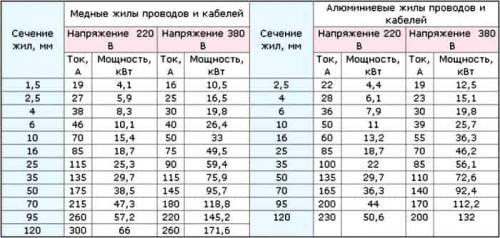

Сколько выдержит кВт мощности провода и кабели разного сечения

• В или ВР — ПВХ оболочка;
• П — изоляция из полиэтилена;
• Р — резиновая изоляция;
• Н или НР — наиритовая негорючая изоляция;
• Ф — фальцованная оболочка из металла;
• К — капроновая изоляция;
• Л — лакированная изоляция кабеля;
• МЭ — эмалированная оболочка проводов;
• О — оплетка из полиамидного шелка;
• Ш — изоляция из полиамидного шелка;
• С — изоляция из стекловолокна;
• Э — экранированная изоляция;
• Г — с гибкой жилой;
• Т — с несущим тросом.

Четвёртая буква в маркировке кабелей и проводов указывает на особенности изделия. Так, например:

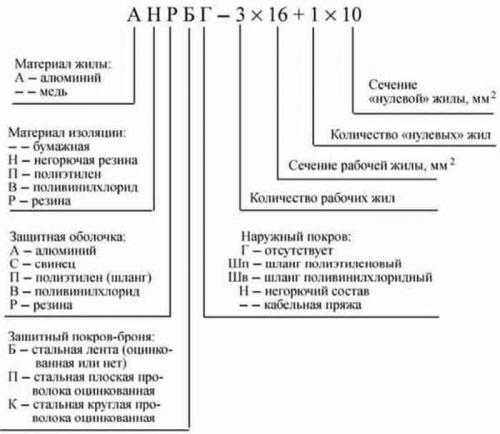

Как расшифровать маркировку кабелей и проводов. Таблица для расшифровки

• А — асфальтированный кабель (изоляции которого покрыта или пропитана асфальтом);
• Б — бронированный кабель;
• Г – гибкий кабель;
• К – кабель бронированный проволокой;
• О — кабель в специальной оплетке;
• Т – кабель для монтажа в трубах.

Помимо буквенных обозначений в маркировке кабелей и проводов также используются цифры. Что они обозначают, читайте ниже.

Цифровые обозначения проводов и кабелей

Цифры в обозначении (маркировке) кабелей и проводов также несут важную информацию:

• первая цифра указывает на количество жил;
• вторая цифра указывает на сечение кабеля;
• третья цифра говорит о номинальном напряжении сети.

Цифровые обозначения проводов и кабелей. Таблица для расшифровки

Если в маркировке отсутствует первая цифра, то это говорит что перед нами одножильный кабель или провод. В маркировке шнуров в обязательно порядке применяется буква «Ш».

Источник: https://360doma.ru/novosti/rasshifrovka-kabelya-i-provoda-iz-chego-sostoit-markirovka-kabelya

Маркировка кабелей примеры.

Маркировка кабелей — какие буквы и цифры что обозначают

Изоляция, броня и защита

Для начала разберемся, что такое броня, что такое— защита, а что — изоляция. Когда говорят о материале изоляции , имеют в виду материал, использованный для изоляции алюминиевых или медных жил. Задача этого слоя — предотвратить замыкание жил между собой. Тут используются диэлектрические материалы: резина, полиэтилен, ПВХ, фторопласт. Когда-то применялась еще и бумага, но сейчас этот вид изоляции почти не используется.

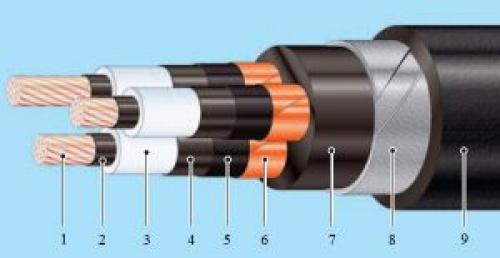

Пример оболочек кабеля

Защитная оболочка (внутренняя) — укладывается под броню или наружный защитный слой, чтобы они не повредили изоляцию а также для повышения степени защиты (от воды, температурных, механических воздействий). Присутствует далеко не всегда.

Броня кабеля — это стальные ленты (оцинкованные или нет) или оплетка из проволоки (круглой или плоской). Этот слой есть не во всех кабелях. Нужен он для увеличения механической прочности. Бронированные кабели используются в тех местах, где высок риск их повреждения или есть постоянно действующие нагрузки. Их применяют для прокладки в земле, на столбах, под водой и т.д. Для внутренней проводки броня не требуется — нет критических нагрузок.

Защитный слой кабеля (наружный покров) — это наружная оболочка, которая защищает броню и/или проводники. Очень часто тут используются те же материалы, что и для изоляции, но материал может и отличаться.

Все эти три оболочки идут после обозначения материала жилы, то есть это вторая, третья и четвертая буквы (это если есть буква «А»). Их обозначение и расшифровка есть в таблице.

Источник: https://360doma.ru/stati/kak-rasshifrovat-markirovku-kabeley-i-provodov-markirovka-kabeley-i-provodov-tablica-s

Маркировка силовых кабелей расшифровка. Расшифровка (маркировка)Кабели и провода российского производства

расшифровка (маркировка)сокращений, применяемых для обозначений силовых кабелей с пвх (виниловой) и резиновой изоляцией (по гост 16442-80, ту16.71-277-98, ту 16.к71-335-2004)

А — (первая буква) алюминиевая жила, если буквы нет — жила медная.
АС — Алюминиевая жила и свинцовая оболочка.
АА — Алюминиевая жила и алюминиевая оболочка.
Б — Броня из двух стальных лент с антикоррозийным покрытием.
Бн — То же, но с негорючим защитным слоем (не поддерживающим горение).
б – Без подушки.
В — (первая (при отсутствии А) буква) ПВХ изоляция.
В — (вторая (при отсутствии А) буква) ПВХ оболочка.
Г — В начале обозначения — это кабель для горных выработок, в конце обозначения — нет защитного слоя поверх брони или оболочки («голый»).
г — Водозащитные ленты герметизации металлического экрана (в конце обозначения).
2г — Алюмополимерная лента поверх герметизированного экрана .
Шв — Защитный слой в виде выпрессованного шланга (оболочки) из ПВХ.
Шп — Защитный слой в виде выпрессованного шланга (оболочки) из полиэтилена.
Шпс – Защитный слой из выпрессованного шланга из самозатухающего полиэтилена.
К – Броня из круглых оцинкованных стальных проволок, поверх которых наложен защитный слой. Если стоит в начале обозначения – контрольный кабель.
С – Свинцовая оболочка.
О — Отдельные оболочки поверх каждой фазы.
Р – Резиновая изоляция.
НР — Резиновая изоляция и оболочка из резины, не поддерживающей горение.
П — Изоляция или оболочка из термопластичного полиэтилена.
Пс — Изоляция или оболочка из самозатухающего не поддерживающего горение полиэтилена.
Пв — Изоляция из вулканизированного полиэтилена.
БбГ — Броня профилированной стальной ленты.
нг — Не поддерживающий горение.
LS — Low Smoke — низкое дымо- и газовыделение.
КГ — Кабель гибкий.

Маркировка проводов по цвету. Ошибки и варианты расцветки фазных, нулевых и заземляющих проводов

Вопрос маркировки проводов по цвету остро встает, когда проводку монтирует один электрик, а затем обслуживает другой. При соблюдении всех правил расцветки на поиске неисправности значительно экономятся и время и деньги.

К сожалению, в старой советской проводке большинство проводников одноцветные и здесь уже никак не обойтись без пробника или мультиметра.

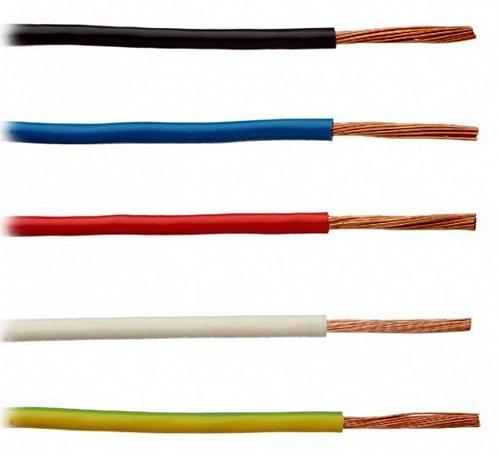

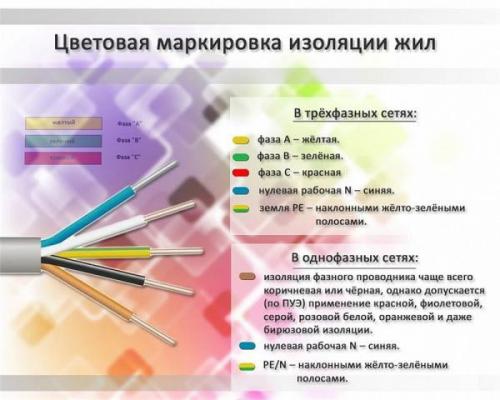

Если цветовая маркировка есть и соблюдена, то нулевые и защитные провода должны быть:

Нулевой провод N – должен быть синего цвета.
Нулевой защитный PE – желто-зеленого.
Проводник совмещающий нулевой защитный и рабочий ноль PEN – желто-зеленый на всей протяженности провода, но на конце в месте соединения - синего цвета.

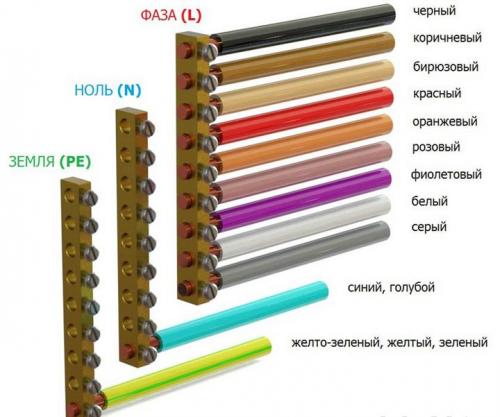

При расцветке фазных проводов производителю дается выбор из множества вариантов расцветки. Вот основные из них:

Нестандартные варианты расцветки проводов

Иногда из-за неправильной маркировки цветов производителями, приходится пренебрегать ГОСТом. Например у вас 3 жилы в кабеле разных цветов:

В этом случае фазу делаете по правилам, а именно – коричневым цветом. Нулевой провод будет синим. А вот черная жила станет заземлением. В таком варианте цвета будут хотя бы напоминать советский стандарт.

Еще один из ”неудобных” вариантов комбинирования цветов жил кабеля:

Чтобы по минимуму нарушить ГОСТ и быть близко к его требованиям, фазу делайте черным цветом. Синий – нулевым, а вот красный будет защитным проводником PE.

Только обязательно промаркируйте его на конце желтой и зеленой изолентой.

Маркировка проводов по цвету: ошибки и варианты расцветки фазных, нулевых и заземляющих проводов

Маркировка проводов по цвету - это важный вопрос, который встает перед электриками, когда они монтируют проводку, а затем обслуживают ее другой специалист. При соблюдении всех правил расцветки на поиске неисправности заметно экономятся время и деньги.

Если цветовая маркировка есть и соблюдена, то нулевые и защитные провода должны быть:

• нулевой - синим
• защитный - желтым

Иногда из-за неправильной маркировки цветов производителями, приходится пренебрегать ГОСТом. Например, у вас 3 жилы в кабеле разных цветов:

Коричневый - фаза Синий - нулевой Черный - заземление

Еще один из "неудобных" вариантов комбинирования цветов жил кабеля:

Коричневый - фаза Зеленый - заземление Синий - нулевой

В любом случае, обязательно промаркируйте его на конце желтой и зеленой изолентой.

Маркировка кабелей расшифровка. Маркировка проводов и кабелей

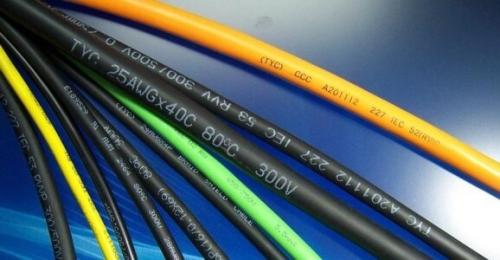

При производстве всех проводов и кабелей еще на заводе на них наносят специальную маркировку. Она помогает определить характеристики и назначение проводов. Стандарты маркировки различных проводов помогают безошибочно определить необходимые характеристики проводников.

Показатели, которые поможет определить заводская маркировка:

• Особенности конструкции;
• Материал жил;
• Номинальное напряжение;
• Поперечное сечение;
• Тип изоляции;
• Назначение.

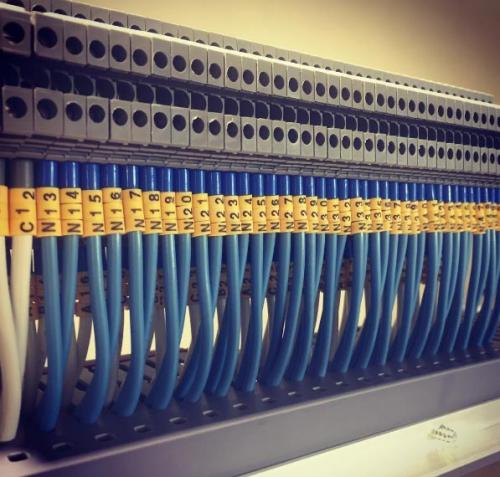

Помимо этого провода маркируются во время монтажа.

Виды проводников

Электромонтажные работы предполагают использование нескольких видов проводящих изделий.

Провода

Их можно описать как несколько соединенных посредством скрутки проволок. Допускается как наличие, так и отсутствие изолирующего слоя. Проводам характерна легкая оболочка жилы, она редко бывает металлической, хоть иногда и встречаются обмотанные проволокой провода.

Они популярны при электромонтажных работах, например, при проведении проводки в домах из дерева. Из проводов изготавливают обмотку электродвигателя.

Материал жилы:

• Медные изделия способны выдерживать значительные нагрузки тока, эти изделия эластичны и благодаря этому гораздо меньше ломаются. Но медь быстро окисляется  при использовании на открытом воздухе и дорого обходится заказчикам.
• Алюминий не так прочен, как медь, зато на порядок дешевле медного варианта.

При выборе материала стоит помнить, что провода с разным материалом жилы не могут быть соединены между собой скруткой, для этого придется использовать клеммы. Это связано со способностями меди к окислению. В результате такого неправильного монтажа провода начнут отходить друг от друга, вызывая все более частые перебои с подачей электроэнергии.

Контакты:

• Изолированные. Они могут быть с защитой или без нее. Последний вариант предполагает дополнительную изоляцию для жил. Выполняется защита из пластмассы или резины.
• Голые. Этот вариант примерим в монтаже электропередач.

Назначение:

• Для соединения частей электротехнических схем применяют монтажные провода. Они выполняются из меди.
• Силовые провода применяют внутри помещений для устройства электропроводки.
• Установочные.

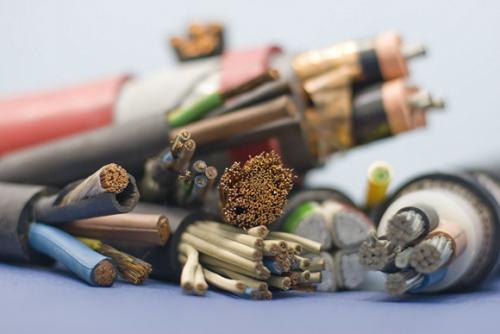

Кабель

Грубо говоря, кабель представляет собой некоторое количество проводов, соединенных скруткой. Все они располагаются внутри общей изоляции. Ее выполняют из различных материалов, среди которых выделяется резина, ПВХ, пластмасса. Кроме нее часто присутствует еще один слой оболочки, для защиты. Он выполнен из металла в разных видах: лента или проволока.

Виды кабелей:

• . Благодаря токам, отличающимся друг от друга частотой, он передает зашифрованную информацию. На местных линиях связи выполняют передачу низкочастотными проводниками, а для дальних линий применяют высокочастотные проводники.
• . Они необходимы для функционирования электротехнических приборов. С помощью этого изделия сигнал управления передается от человека к механизму.
• . Незаменим для передачи радиосигналов и
• . Состоит из проводника, выполненного из меди и защитного экрана. Он необходим для защиты от повреждений механического характера или для отвода помех. Нашел применение в автоматических системах.
• выполняют передачу энергии в разнообразных приборах, требующих большого напряжения. Их используют для проведения электроэнергии воздушным или подземным способом (внешняя электропроводка). Так же выполняют внутреннюю проводку в помещениях. Внутри этого изделия располагаются медные или алюминиевые жилы. Предпочтение отдают первому варианту. В качестве изолирующего слоя выступает бумага, резина, ПВХ, полиэтилен и так далее.

Маркировка жил кабеля. Как маркируются провода и различные шнуры

Принцип, по которому на них будут проставлять маркеры, отличается от того, который применяется для кабелей. Все требования указаны в ГОСТ 7399-97.

В этой сфере АС будет значить, что это жила из алюминия имеет стальной сердечник. Об изоляции тут речь не идет.

СИП будет означать продукт, у которого несколько типов, он самонесущий и при этом изолированный.

ППВ обозначает наличие плоской жилы и изоляционного слоя из поливинилхлорида.

МГ – гибкое изделие из меди.

Это только частные варианты наименований из наиболее часто используемых. Но можно встретить массу зарубежных вариантов, которые будут отличаться в маркерах.
