Естественная вентиляция котельной и кухни: основы организации и преимущества

Естественная вентиляция котельной и кухни: основы организации и преимущества

Введение

Естественная вентиляция — это важнейший элемент любого жилого или промышленного помещения. Она обеспечивает циркуляцию воздуха, удаление вредных веществ и поддержание оптимального микроклимата. В kotельной и на кухне вентиляция играет ключевую роль, так как эти помещения связаны с выделением тепла, влаги и различных газов. В данной статье мы рассмотрим основы организации естественной вентиляции в этих помещениях, а также ее преимущества.

Особенности естественной вентиляции в котельной

Котельная — это помещение, где происходит генерация тепловой энергии. Основная задача вентиляции здесь — обеспечить удаление продуктов сгорания и поддержание безопасного уровня кислорода. Естественная вентиляция в котельной осуществляется через вентканалы, которые соединяют помещение с улицей.

Принцип работы естественной вентиляции в котельной

Вентиляция в котельной основана на естественном движении воздуха. Когда воздух нагревается, он становится легче и поднимается вверх, создавая разряжение. Это приводит к притоку свежего воздуха через специальные отверстия и удалению застоявшегося воздуха через вентканалы. Такой процесс обеспечивает постоянную циркуляцию воздуха и предотвращает скопление вредных газов.

Расчет необходимой площади вентканалов

Для эффективной работы вентиляции важно правильно рассчитать площадь вентканалов. Она зависит от мощности котла, объема помещения и других факторов. Существуют специальные формулы и нормативы, которые помогают определить оптимальные параметры вентиляционных каналов. Например, для котельной с газовым котлом мощностью 30 кВт, минимальная площадь вентканала должна составлять не менее 0,1 м.

Особенности естественной вентиляции на кухне

На кухне вентиляция играет важную роль в удалении запахов, влаги и жира. Естественная вентиляция на кухне может быть организована через окна, вентиляционные отверстия или специальные вытяжки.

Принцип работы естественной вентиляции на кухне

На кухне естественная вентиляция работает по аналогичному принципу, что и в котельной. Теплый воздух поднимается и выводится через вентиляционные отверстия, а на его место поступает свежий воздух через окна или другие отверстия. Для усиления эффекта можно использовать специальные вытяжки, которые ускоряют процесс удаления воздуха.

Важность правильного расположения вентиляционных отверстий

Для эффективной работы вентиляции важно правильно расположить вентиляционные отверстия. Они должны находиться на расстоянии не менее 3 метров от соседних зданий и быть направлены в сторону, противоположную преобладающему направлению ветра. Это обеспечит наиболее эффективное удаление воздуха и предотвратит его обратный приток.

Преимущества естественной вентиляции

Естественная вентиляция имеет множество преимуществ перед механической. Она не требует сложного оборудования, легко обслуживается и является экологичным вариантом. Давайте рассмотрим основные преимущества более подробно.

Снижение энергетических затрат

Одним из главных преимуществ естественной вентиляции является снижение энергетических затрат. В отличие от механической вентиляции, которая требует постоянного питания, естественная вентиляция работает за счет природных процессов, что позволяет сэкономить на электроэнергии.

Экологичность

Естественная вентиляция не требует использования дополнительного оборудования, что делает ее более экологичным вариантом. Она не выделяет вредных веществ и не загрязняет окружающую среду.

Бесшумность

Еще одно преимущество естественной вентиляции — ее бесшумность. В отличие от механических систем, которые могут издавать шум, естественная вентиляция работает абсолютно бесшумно, что особенно важно для жилых помещений.

Простота обслуживания

Естественная вентиляция не требует сложного обслуживания. Достаточно периодически чистить вентиляционные каналы и проверять их проходимость. Это позволяет снизить затраты на содержание системы вентиляции.

Сравнение естественной и механической вентиляции

Чтобы лучше понять преимущества естественной вентиляции, давайте сравним ее с механической вентиляцией.

Параметр	Естественная вентиляция	Механическая вентиляция
Энергопотребление	Низкое	Высокое
Шум	Бесшумная	Шумная
Стоимость	Низкая	Высокая
Обслуживание	Простое	Сложное

Важность правильной организации вентиляции

Хотя естественная вентиляция кажется простой, ее организация требует внимания к деталям. Неправильно организованная вентиляция может привести к скоплению вредных газов, повышению влажности и другим проблемам.Поэтому важно следовать основным рекомендациям по организации вентиляции.

Рекомендации по организации вентиляции

• Проводите регулярное обслуживание вентиляционных каналов.
• Убедитесь, что вентиляционные отверстия не забиты.
• Используйте дополнительные устройства для усиления вентиляции, если это необходимо.
• Проверяйте герметичность вентиляционных систем.

Заключительные мысли

Естественная вентиляция — это простой и эффективный способ обеспечить комфорт и безопасность в вашем доме. Она не требует сложного оборудования и легко обслуживается. Однако важно правильно организовать вентиляцию, чтобы она работала наилучшим образом. Следуя этим рекомендациям, вы сможете создать здоровый и комфортный микроклимат в вашем доме.

Связанные вопросы и ответы:

Как работает естественная вентиляция в котельной и на кухне

Для того чтобы вентиляция в котельной частного дома с газовым котлом была эффективной и безопасной, необходимо учесть множество факторов - от правильного расчета сечений воздуховодов до выбора места расположения приточных и вытяжных отверстий. Вот несколько практических советов, которые помогут снизить риски при эксплуатации газового оборудования:

1. Сечение дымохода и приточных каналов рассчитывается исходя из мощности котла и объема котельной;
2. Приточные отверстия располагают на высоте не более 0,5 м от пола, а вытяжные - под потолком;
3. Приток организуется через наружную стену или из смежного помещения, но не из жилых комнат;
4. Если котельная располагается в подвале, необходима установка принудительной вытяжной вентиляции;
5. Дымоход должен иметь утепление по всей длине для предотвращения конденсации влаги;
6. Запрещается использовать газовый котел при отсутствии тяги в дымоходе.

Соблюдение этих рекомендаций позволит создать оптимальные условия для работы газового котла и минимизировать риски, связанные с неполным сгоранием газа и накоплением продуктов сгорания в помещении котельной.

Роль приточной вентиляции и подачи кислорода в предотвращении аварийных ситуаций с газовым котлом

Не менее важным элементом вентиляции газовой котельной в частном доме является приточная система, обеспечивающая подачу свежего воздуха для горения. Без достаточного количества кислорода газ будет сгорать неполностью, с образованием угарного газа и копоти. Это не только снижает эффективность работы котла, но и создает реальную угрозу отравления продуктами неполного сгорания.

Существует несколько способов организации притока воздуха в котельную:

• Естественная вентиляция через приточные отверстия или каналы в стенах;
• Принудительная подача воздуха с помощью приточного вентилятора;
• Использование котла с закрытой камерой сгорания и коаксиальным дымоходом.

В большинстве случаев для котельных частных домов достаточно естественной приточной вентиляции. Главное - правильно рассчитать сечение приточных отверстий и каналов, чтобы обеспечить необходимый объем воздуха для горения газа. Ориентировочно, на 1 кВт мощности котла требуется 5-10 см² площади приточных отверстий.

Значение вытяжной системы для удаления продуктов сгорания и поддержания безопасности в котельной

Вытяжная вентиляция в котельной с газовым котлом выполняет две основные функции - удаление продуктов сгорания и поддержание безопасной концентрации угарного газа в помещении. Продукты сгорания газа включают в себя водяной пар, углекислый газ, оксиды азота и серы. При неполном сгорании образуется высокотоксичный угарный газ.

Скопление продуктов сгорания в котельной недопустимо, так как это может привести к удушью, отравлению и даже взрыву газовоздушной смеси. Поэтому вытяжка для газового котла должна обеспечивать быстрое и полное удаление продуктов сгорания за пределы помещения котельной.

Существует два основных типа вытяжных систем для газовых котлов:

• Естественная вытяжка - удаление продуктов сгорания за счет разности плотностей теплого и холодного воздуха. Работает без применения вентиляторов, но требует правильного расчета сечения дымохода и высоты его вертикального участка.
• Принудительная вытяжка - удаление дымовых газов с помощью вытяжного вентилятора, установленного в дымоходе или непосредственно на котле. Обеспечивает стабильную тягу независимо от погодных условий и конфигурации дымохода.

Выбор типа вытяжной системы зависит от мощности котла, этажности здания, конструкции дымохода и других факторов. В большинстве случаев для частных домов достаточно естественной вытяжки, но при установке котла в подвале или при большой протяженности горизонтального участка дымохода может потребоваться принудительная вентиляция.

Переходите, справа, в чат Вотсап или Телеграм и получите ответы наших инженеров. Время отклика 30 - 60 минут.

Какие требования предъявляются к вентиляционным каналам для эффективной работы

Технические требования к системам вентиляции многоквартирных домов изложены в СП 60.13330.2020 и ряде других нормативных документов. Они касаются конструкции воздуховодов, вентиляционных шахт и каналов, размещения вентиляторов и автоматики, теплоизоляции, огнезащиты, виброизоляции оборудования. Основная задача - обеспечить эффективный воздухообмен, безопасность и долговечность систем.

Согласно регламентам, вентиляционные каналы и воздуховоды должны иметь гладкую внутреннюю поверхность, быть герметичными, выполняться из негорючих материалов. Вентиляторы и другое оборудование должно иметь необходимую производительность, низкий уровень шума и вибраций. Предусматриваются мероприятия по снижению взаимного влияния систем вентиляции смежных квартир.

Этапы создания вентиляции: от проектирования до ввода в эксплуатацию

Процесс создания вентиляции в многоквартирном доме включает несколько последовательных этапов:

1. Разработка проектной документации с учетом требований СНИПов, СанПиНов, техзадания заказчика.
2. Согласование и экспертиза проекта в надзорных органах.
3. Закупка сертифицированного вентиляционного оборудования и материалов.
4. Монтаж систем вентиляции специализированной подрядной организацией в строгом соответствии с проектом.
5. Пусконаладочные работы, проверка на соответствие нормативам.
6. Приемка систем вентиляции приемочной комиссией, оформление исполнительной документации.
7. Ввод в эксплуатацию, инструктаж управляющей компании и жильцов по правилам использования вентиляции.

На всех этапах ведется строгий контроль качества работ и используемых материалов. Любые отклонения от проекта должны быть письменно согласованы с проектировщиком и заказчиком. После ввода в эксплуатацию управляющая компания отвечает за регулярное обслуживание и поддержание исправного состояния систем вентиляции.

Конструктивные особенности и назначение вентиляционных шахт и каналов в многоквартирных домах

Вентиляционные шахты и каналы - ключевые элементы системы вытяжной вентиляции многоквартирного дома. Они представляют собой вертикальные коробы прямоугольного или круглого сечения, которые объединяют вытяжные решетки из кухонь, санузлов и ванных комнат нескольких квартир. Вентшахты выводятся выше кровли и оснащаются зонтами для защиты от осадков.

Назначение вентиляционных шахт - обеспечить удаление отработанного воздуха из помещений по принципу естественной тяги за счет разности температур и давлений. Для усиления тяги в некоторых случаях применяются крышные вентиляторы. Внутри шахт предусматриваются отдельные каналы для каждой квартиры во избежание переноса запахов и шумов.

Конструкция и размеры вентканалов рассчитываются таким образом, чтобы поддерживать нормативную кратность воздухообмена в обслуживаемых помещениях. Они должны иметь достаточное сечение, гладкую поверхность, плавные повороты, уклон в сторону вытяжных решеток. Для предотвращения конденсации влаги и образования плесени предусматривается теплоизоляция шахт и каналов.

Для контроля работы вытяжной вентиляции в квартирах устанавливаются мониторы качества воздуха , которые измеряют температуру, влажность, уровень CO2. При обнаружении отклонений от нормы жильцы могут регулировать производительность вентиляторов или сообщить о проблеме в управляющую компанию.

Переходите, справа, в чат Вотсап или Телеграм и получите ответы наших инженеров. Время отклика 30 - 60 минут.

Как обеспечить правильную циркуляцию воздуха в помещениях с естественной вентиляцией

Точный расчет вентиляции в частном доме выполняется на специализированном программном обеспечении, для работы с которым надо как минимум знать в каком порядке и какие данные использовать. По этому для того чтобы сделать один раз и по уму, начинать нужно с разработки индивидуального проекта вентиляции частного дома.

Но наряду с такими расчетами, существуют методики простейших вычислений, которые дадут возможность примерно оценить необходимые параметры.

• По нормам потребления. Согласно СНиП, потребление воздуха одним человеком (Vнорм) примерно равняется 60 м³/час. Значит, чтобы рассчитать производительность вентиляции, используется формула V=Vнорм*N, где N – количество постоянно проживающих жильцов дома.

  Но проблема этого подхода заключается в том, что жильцы могут находиться в разных помещениях или собираться в одном. По этой причине такой подход используют только при воздушном отоплении (воздушных климатических системах) с циркуляцией воздуха внутри дома и с подмесом свежего в указанных количествах.

• По кратности обновления воздуха (расчет по площади). Нормативы СНиП требуют, как минимум, однократного почасового обновления воздуха. Если при этом для комфортного самочувствия людей в помещении однократной циркуляции воздуха недостаточно, используют формулу V=K*S*H, где K – кратность воздухообмена, S – общая площадь частного дома, H – высота потолков. Показатель кратности варьируется от 1 до 3.

Такой подход встречается наиболее часто, но связан со значительно большим объемом подаваемого в дом и удаляемого из него воздуха, чем при предыдущем случае.

Требования СНиП по кратности воздухообмена в таблице:

Источник vodakanazer.ruЕстественная и принудительная вентиляцияВсе вентиляционные системы делятся на два основных типа:

Природная (конвективная или естественная) вентиляция. Циркуляция воздушных масс здесь происходит так же, как и в природе – под влиянием тяги, что возникает вследствие разности температур, а значит и давления воздуха в помещении и снаружи дома;

Искусственная (принудительная) система воздухообмена, которая осуществляется нагнетателями воздуха типа вентиляторов или компрессоров.

Естественная вентиляция – принципы функционирования и особенностиПринцип функционирования природной вентиляции это конвекция – движение теплых воздушных потоков в верхнюю часть помещения и замещение ушедших воздушных масс уличным холодным воздухом, который притекает снизу. Кроме разницы температур, здесь на скорость циркуляции воздуха еще влияет скорость ветра.Ранее для поступления воздуха в дом использовались неплотности окон и дверей. Однако современные пластиковые окна лишены таких микрощелей и приходится целенаправленно монтировать в раме или стенах вентиляционные клапаны. В свою очередь, «отработанный» воздух уходит из дома через выводные каналы, расположенные в кухне, туалете и других комнатах.Принцип действия конвекционной (естественной) вентиляции Источник bolts-master.com

У естественного воздухообмена отмечают следующие преимущества:

• экономичность, так как для перемещения потоков воздуха не требуется дополнительное оборудование;
• энергонезависимость;
• безаварийность работы;
• бесшумность.

К недостаткам относят:

• слабая интенсивность воздухообмена, не всегда способная полноценно бороться с накоплением неприятных запахов или образованием конденсата;
• слабая эффективность циркуляции вследствие зависимости тяги от высоты здания и времени года;
• почти полная невозможность регулирования интенсивности воздухообмена (можно использовать заслонки, но они могут только уменьшить тягу, а значит, далеко не всегда помогают);
• летом воздуха почти не двигается, поскольку температуры внутри дома и снаружи практически выравниваются;
• большой отток тепла на улицу, что существенно повышает расходы на отопление;

Это важно! Зимой повышается сила тяги в воздушных каналах, так как разница температур изнутри и снаружи становится значительной. Это приводит к росту потерь тепла до 40% от объема всех теплопотерь всего дома!

• при установке герметичных стеклопакетов, естественный приток воздуха практически прекращается.
• необходимость дополнительно в окнах или наружной стене монтировать специальные приточные клапаны.

Вентиляционные клапаны – снаружи и изнутри помещения Источник ventazbuka.ru

Особенности искусственной вентиляции

Циркуляция воздушных масс в системе искусственной вентиляции осуществляется принудительным путем за счет работы электромеханического оборудования. Свежий воздух с улицы через воздухозаборник поступает в вентиляционный блок, распределяющий воздух по комнатам жилого дома. Отработанный воздух принудительно отсасывается из помещений и через вытяжные воздуховоды выбрасывается на улицу.

В состав вентиляционного оборудования принудительной циркуляции входят следующие элементы:

• вентилятор;
• фильтр очистки воздуха;

Еще в современных системах к перечисленному оборудованию может добавиться рекуператор – устройство, которое за счет отбора тепла у выводящегося наружу воздуха, нагревает поступающий.

Какие материалы лучше использовать для устройства вентиляционных каналов

Воздуховоды изготавливаются из самых различных разных материалов. Для этого используют:

• нержавеющую, черную или оцинкованную сталь;
• алюминиевую фольгу на спиральном каркасе;
• полимерные материалы – пластик, конструкционные теплоизоляционные плиты на основе полиизоцианурата (PIR);
• текстильные материалы.

Металлические воздуховоды используются наиболее часто, т.к. отличаются универсальностью, а главное - строительные и проектные организации к ним привыкли, т.к. на рынке существует большое число компаний, предлагающих вентиляционное оборудование этого типа. Стальные вентиляционные трубы незаменимы, если система вентиляции эксплуатируется в условиях высокого давления и температур.

Воздуховоды из оцинкованной стали разрешено использовать практически везде: в любых климатических условиях и для любых типов вентиляции. Единственное ограничение - их нельзя применять для транспортировки агрессивных газо-воздушных смесей. Защитный слой цинка на внутренней и внешней поверхности воздуховода защищает его от коррозии, и даже на поврежденных местах при взаимодействии с кислородом образуется защитная пленка.

Такие воздуховоды производятся из холоднокатаной оцинкованной листовой стали толщиной от 0,5 до 1,4 мм. Их можно эксплуатировать в условиях относительной влажности воздуха, не содержащего примесей, до 80% и при температуре не более +80ºС.

Воздуховоды из черной стали наиболее жесткие, жаро- и огнестойкие, но сильнее подвержены коррозии и потому применяются реже, чем из оцинкованной и нержавеющей стали. Используются в промышленности.

Воздуховод из нержавеющей стали круглого сечения EVG L 1250/0,8

Воздуховоды из нержавеющей стали отличаются универсальностью и могут использоваться для вентиляции практически любых газов и при любых условиях. Они выдерживают высокие температуры и очень долговечны, поэтому на производствах чаще устанавливают вентиляцию из нержавеющей стали. Но нержавеющая сталь весьма дорога.

Итак, стальные воздуховоды обладают следующими достоинствами:

• они долговечны, надежны и прочны;
• гладкая внутренняя поверхность обеспечивает им хорошую аэродинамику;
• на гладких стенках почти не скапливаются грязь, пыль и копоть;
• они способны выдержать высокие давление и температуру (до 500ºC);
• воздуховоды из нержавеющей стали могут использоваться на объектах с повышенными требованиями к санитарии, т.к. почти не собирают грязь;
• применяются в условиях воздействия агрессивных сред.

Есть у них и недостатки - это громоздкость конструкции, а также то факт, что стальные воздуховоды, проложенные через холодные помещения, например чердак, требуют утепление. Если его не обеспечить, то поверхности трубы станет постоянно собираться конденсат, который может привести к коррозии и преждевременному разрушению конструкции.

Гофрированный воздуховод из алюминия относится к классу гибких воздуховодов и обладает рядом преимуществ. Он отлично гнется, его можно даже завязать в узел, при этом воздуховод сохранит свои качества. А благодаря гофрам такой воздуховод отлично выдерживает линейные растяжения. Помимо этого, алюминиевые гофрированные воздуховоды обладают небольшим весом, прочностью и высокой эластичностью, что облегчает их монтаж. Они устойчивы к высоким температурам. Гофрированные воздуховоды находят свое применение в разветвленных системах вентиляции - там, где применение жестких затруднено.

К очевидным недостаткам гофрированных воздуховодов из алюминия относят высокое аэродинамическое сопротивление и, как следствие, возникновение шума во время работы вентиляции, а также значительный уровень потерь давления из-за гофрированной поверхности. Кроме того, они подвержены повышенному загрязнению поверхности в процессе эксплуатации.

Полимерные гофрированные воздуховоды во многом напоминает по своим качествам алюминиевые, но могут быть окрашены в разные цвета, иметь антибактериальное покрытие и проще сочетаются с другими воздуховодами различных диаметров и профилей.

Пластиковые воздуховоды обладают высокой прочностью, для их монтажа достаточно иметь стандартный набор инструментов (подрезаются обычной ножовкой с мелким зубом, при этом кромки подрезанных элементов не острые). Основными преимуществами пластиковых воздуховодов системы вентиляции являются:

• длительный срок эксплуатации,
• легкость как монтажа, так и ремонта,
• не требуется крепеж при сборке вентиляционной системы,
• хорошие антикоррозионные свойства,

Основным недостатком воздуховодов из пластика является низкий уровень стойкости к воздействию высоких температур и механических ударных нагрузок.

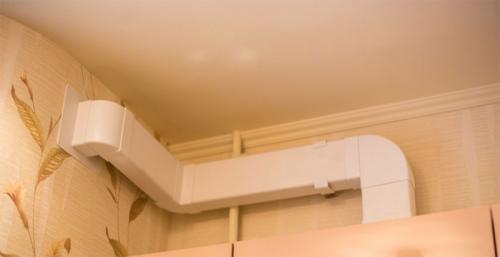

Пластиковые воздуховоды для вытяжки на кухне

Пластиковые воздуховоды сегодня пользуются большой популярностью - особенно при устройстве вытяжки на кухне. Но приверженцам этого вида следует помнить, что, согласно СНиП 41-01-2003, пункт 7.11, пластиковые воздуховоды можно использовать в малоэтажных жилых, общественных, административно-бытовых и производственных зданиях категории Д. Их нельзя укладывать в подвалах, подпольях, на чердаках и технических этажах, в помещениях с нормируемыми условиями противопожарной безопасности.

Как предотвратить скопление влаги и запахов в котельной и кухне с естественной вентиляцией

Приток воздуха в этом варианте поступает в помещение без применения дополнительных технических решений, за счет разницы в температуре и давлении между средой снаружи и внутри котельной. При проектировании естественной вентиляции следует учесть, что расстояние между отверстиями для притока и отвода воздуха должно быть максимально возможным. Это правило требуется соблюдать для обеспечения лучшей тяги.

Простейший вариант реализации приточной вентиляции в топочной частного дома выглядит так. В стене на уровне пола выполняется сквозное отверстие необходимого диаметра, в полученную дыру помещается вентиляционная труба. Отверстие обычно располагают непосредственно напротив котла. Со стороны улицы отверстие трубы необходимо закрыть сеткой, чтобы внутрь не попадали пыль, грязь и насекомые. Внутри трубы монтируется обратный клапан.

В зимний период эта конструкция нередко функционирует без дополнительного подогрева, поскольку воздух в топочной довольно горячий. В промышленных масштабах представленная модель может усложняться в связи с особенностями конфигурации приточно-вытяжной системы.

Недостатки естественной вентиляции в котельной с газовым котлом:

• Скорость воздухообмена зависит от погоды и не регулируется.
• Воздуховоды требуется дополнительно оборудовать защитой от воздействия внешней среды.
• Усложняется точный расчет мощностей для системы кондиционирования.
• Практически невозможно организовать естественную вентиляцию сразу нескольких помещений через одну трубу. Для каждого помещения придется делать отверстие с выводом трубы наружу, чтобы обеспечить стабильную подачу свежего воздуха.

Какие особенности естественной вентиляции в котельной и на кухне

Вторая по значимости причина обратной тяги в вентиляции квартиры - нарушение воздушного баланса в доме. Как мы уже говорили, движущая сила естественной вентиляции - разница температур и давлений воздуха в квартирах и снаружи. Теплый воздух всегда стремится вверх, а холодный - вниз. Но если этот порядок нарушается, возникает обратная тяга.

Например, летом квартиры на верхних этажах прогреваются сильнее, чем на нижних. Горячий воздух под потолком создает область высокого давления, которая "запирает" вентканалы. В итоге нижние квартиры оказываются в зоне разрежения и начинают "подсасывать" воздух сверху через те же вентканалы. Зимой, наоборот, теплый воздух быстро остывает в неутепленных шахтах и стекает вниз, теряя тягу.

Усугубляют дисбаланс давления в вентиляции многоэтажки такие факторы:

• Резкие перепады температуры воздуха снаружи и внутри дома;
• Ветровые нагрузки, особенно при неправильной конструкции оголовков шахт;
• Работа мощных вытяжных вентиляторов, которые создают зоны пониженного давления;
• Открытые окна и двери в квартирах, через которые внутрь "засасывается" холодный уличный воздух.

Получается, что вентиляция в многоквартирном доме - это сообщающиеся сосуды. Стоит в одной квартире открыть окно или включить мощную вытяжку, как тяга меняется по всему стояку. Если разница давлений критическая, а вентканалы к тому же засорены - происходит опрокидывание тяги. Воздух начинает циркулировать в обратном направлении, из одних квартир в другие.
