Вакуумный клапан – автоматическое устройство, которое используют для регулировки герметичности и нормализации гидравлического режима в канализационной системе дома.
Любые сантехнические приборы оснащают специальными сифонами в качестве гидрозатвора. Они содержат немного воды, не позволяющей неприятным запахам и вредным газам, появляющимся в канализации проникать в помещение. Но во время сброса воды в унитазе или раковине, стоки заполняют полностью сечение трубы, формируя в ней своеобразный «поршень». При его перемещении по трубе появляется зона разряжения, которая втягивает жидкость из сифона. Для компенсации этого эффекта и используют вакуумный клапан.
Он при уменьшении давления в трубе автоматически открывается, таким образом, уравнивая внутренне и атмосферное давление. В результате даже при одновременном сбросе жидкости из нескольких приборов, разряжение не будет появляться.
Вакуумный клапан устанавливают:
- Если нельзя установить вентилируемую канализацию из-за особенностей здания;
- При подключении к длинному горизонтальному участку нескольких сантехнических приборов;
- Если приборы расположены далеко от вентилируемого стояка;
- При устройстве систем канализации для небольших зданий;
- Для снижения затрат.
Можно сделать мысленный опыт – закроем фановый отвод, что в результате получится:
- Вверху стояка появится небольшое разрежение;
- После этого начнет засасываться воздух через мойки и умывальники;
- В результате будут сорваны гидрозатворы – из сифонов вода поступит в стояк;
- Тяга, в трубе, начнет перемещать испарения на кухню и в санузел квартир.
Если будет установлен вакуумный клапан, пропускающий воздух только в одну сторону, картина станет другой:
- Воздух при сливе поступает в стояк из внешней среды или сквозь воздухозаборную решетку;
- Водяные затворы будут работать, как положено.
Вакуумный клапан для канализации: принцип работы
Клапан это пластмассовое запорно-регулирующее цилиндрическое приспособление. Это простое в конструктивном отношении изделие, состоящее из таких деталей:
- Корпус (с перегородкой, разделяющей рабочую и приемную камеру);
- Защитная крышка (необходима для защиты приемной камеры от посторонних предметов и мусора);
- Шток с заслонкой (размещается над перегородкой, необходим для реагирования на изменение давления);
- Резиновая прокладка (нужна для уплотнения, устанавливается под штоком-заслонкой).
При установке на пластиковую канализацию используют обычный уплотнитель, при устройстве канализации из чугунных элементов используют специальный адаптер.
Изделия отдельных изготовителей имеют резиновую мембрану вместо штока из пластмассы. Существуют только 2 размера клапанов по диаметру канализационных труб 50 и 110 мм.
Вакуумный клапан работает просто:
- При слишком большом давлении в стояке, в клапане плотно прижимается затвор, не пропуская воздух, что предотвращает поступление неприятных запахов в квартиру и на чердак;
Важно! При одинаковом давлении с двух сторон, клапан не откроется из-за своей массы.
- Когда под клапаном упадет давление, затвор приподнимется и позволит воздуху поступать в стояк.
Конструкция клапана предусматривает несколько ограничений:
- Его допустимо использовать только в теплых помещениях. Даже небольшой мороз станет причиной появления льда на седле затвора из-за испарений, клапан нормально работать перестанет;
- Устройство нужно периодически чистить. Пыль и грязь ухудшит герметичность, при появлении неприятного запаха, нужно сразу разобрать клапан и очистить затвор и седло.
Обратный клапан для канализации. Что это такое

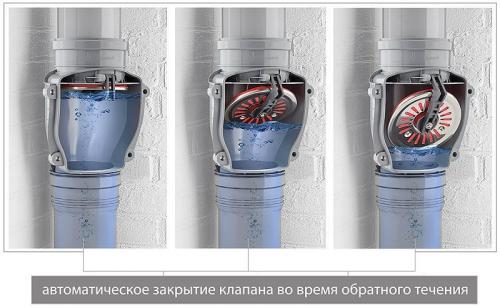

Что такое обратный клапан — догадаться несложно. Очевидно, что это устройство, позволяющее рабочей среде двигаться только в одном направлении. Обратные клапана широко применяются при монтаже систем водоснабжения и отопления, так что их концепция не покажется читателю чем-то необычным.
Применение этого изделия для сточных вод требует, однако, некоторой адаптации:
- Клапан должен открываться и закрываться при минимальном напоре . Как известно, в большинстве случаев бытовая канализация — самотечная;
Клапана, требующие для открытия значительного избыточного давления (например, шаровый ), могут применяться в напорных канализационных системах. Они монтируются в начале напорного участка сразу после насоса и предотвращают обратное движение стоков после его остановки.
- Поскольку заслонка и седло неизбежно будут зарастать жиром, взвесями и прочими отложениями, клапан должен легко вскрываться для обслуживания .

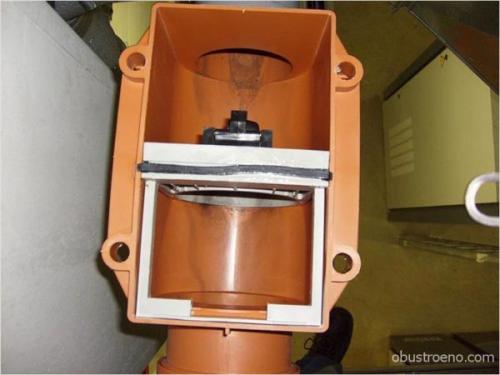

Так выглядит вскрытое для обслуживания изделие.
Типичные материалы для производства клапанов — пластики, прежде всего непластифицированный поливинилхлорид (НПВХ) и полипропилен. Как правило, изделия маркируются цветом: предназначенные для внутренней канализации клапаны — серые, для наружного монтажа — оранжевые.

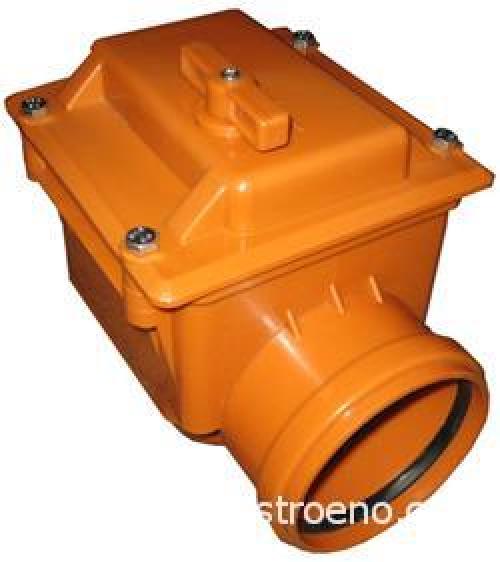

Обратный канализационный клапан v115 для ПВХ труб может монтироваться в колодце.
Клапаны бывают однокамерными (с одной заслонкой) и двухкамерные (с двумя заслонками). По понятным причинам вторые надежнее: даже если загрязненное седло одной заслонки помешает ей полностью закрыться, герметичность обеспечит вторая.
Обратный клапан нередко можно встретить в продаже под другим названием — канализационный затвор.

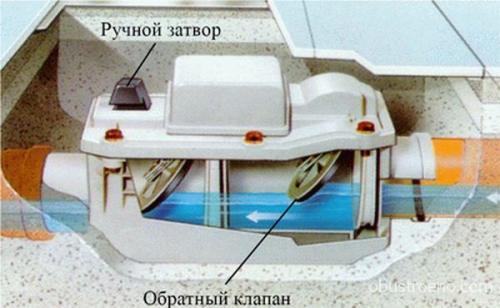

Устройство двухкамерного затвора.
Многие клапаны предусматривает ручное управление: заслонка может быть принудительно переведена в полностью закрытое состояние.

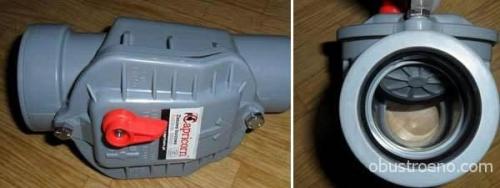

Красная рукоятка принудительно переводит устройство в закрытое состояние.
Помимо механических, многие производители предлагают электрифицированные устройства. Сервомотор, перекрывающий заслонкой путь стокам, запускается после срабатывания датчика заполнения. Электрифицированные устройства нередко комплектуются аккумуляторами, обеспечивающими длительную (до недели) автономную работу при сбоях энергоснабжения.
Булькает в раковине на кухне, что делать. Давление биогаза
Есть еще одна возможная причина. Автономные системы водоотведения часто изготавливают самостоятельно. Не все владельцы домов обладают достаточными познаниями, чтобы обеспечить правильную работу септика. Нередко емкость оказывается герметично закупоренной и лишенной вентиляции. От разложения отходов выделяется биологический газ , который создает давление в трубопроводах. Он начинает давить на гидрозатворы сантехники. Во время слива воды ее объем увеличивается, вытесняя газы. Давление в системе увеличивается, небольшие порции газа преодолевают гидрозатвор и выходят наружу. Из-за этого булькает канализация в ванной или в других сантехнических приборах, чьи гидрозатворы оказались не в состоянии справиться с давлением газа. Это практически всегда сопровождается появлением дурного запаха. Здесь действуют чисто физические законы, поэтому проблема решается обычными техническими методами.
Нередко хлюпает канализация в раковине или ванне и без слива воды, если объем газов оказался слишком велик. Небольшие порции проходят сквозь слой воды. Чаще всего это происходит на приборах, чьи выпускные гарнитуры невелики и не могут обеспечить достаточного сопротивления. Например, современные пластиковые сифоны для ванн имеют совсем небольшой перепад, который легко преодолевается сравнительно небольшим усилием канализационных газов.
Основной проблемой является неправильная сборка системы. Причина, почему хлюпает канализация в частном доме, кроется в герметичности трубопроводов, отсутствии вентиляции. Это чисто техническая ошибка, допущенная либо на стадии проектирования, либо при выполнении монтажа.
Как устранить запах из канализации в ванной и туалете самому
Зачастую хозяева квартир задаются вопросом: как устранить запах из канализации в ванной и туалете? Микроклимат квартиры образуется из множества факторов, одним из которых является свежий воздух без неприятных запахов.
Неприятные запахи становятся причинами аллергических реакций, вызывают головную боль, раздражают людей, портят им настроение.
Появился неприятный запах канализации в ванной — какие причины и как устранить его наиболее эффективно и надежно? Рассмотрим пути решения проблемы.

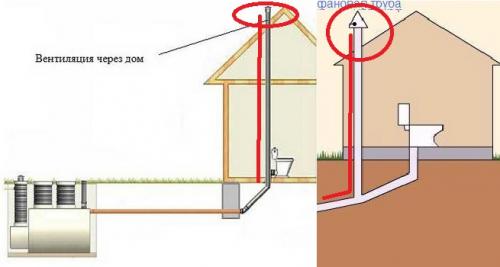

Принцип работы фановой трубы
Все жидкости в канализации перемещаются самотеком. Это означает, что единственной движущей силой является гравитация. Если в вертикальном стояке нет отверстия для прохода воздуха, жидкость не станет выходить вниз и остановится. Для исключения такой ситуации все стояки имеют выход на крышу и открыты в верхней части. Внешняя часть, расположенная на поверхности кровли, называется аэратор. Он обеспечивает вывод биогаза и вентиляцию системы. Поступающий воздух не позволяет воде остановиться под действием собственной упругости. Кроме того, отверстие в верхней части позволяет выходить канализационным газам.
Участок стояка, выходящий на крышу, называется фановой трубой. От ее состояния во многом зависит качество работы всего стояка и ответвлений в квартиры многоэтажки или частного дома. Если фановая труба засорена или перекрыта, работа системы оказывается под угрозой возникновения заторов, способствующих скоплению вредных газов.
