Крыша каркасного дома своими руками может быть: плоская, односкатная, двухскатная, ломаная.

Выбирают крышу не только по внешнему виду, но и основываясь на ее особенностях и функциональных возможностях. Кровля каркасного дома имеет свои преимущества и недостатки, и у каждого вида они свои.

Плоская крыша

Каркасный дом с плоской крышей имеет необычный внешний вид, в основном такая технология не используется в частном строительстве. В отличие от других разновидностей кровли, требует минимальных усилий для возведения.

Плоская крыша.

Главный недостаток – необходимость тщательного ухода. Так, если со скатной крыши снег и дождь будет уходить самостоятельно, то на плоской конструкции он будет застаиваться и требовать постоянного ухода. Несвоевременная уборка мокрого снега может спровоцировать обвал конструкции, к тому же, в помещениях с такими крышами наблюдается повышенная влажность.

Односкатная крыша

Каркасный дом с односкатной крышей отличается простотой, конструкция не боится сильных ветровых нагрузок. В отличие от крыши с двумя скатами, требует минимум строительных материалов, не требует особых навыков и знаний для возведения. Как таковых недостатков у конструкции нет, при этом не забывайте, что при слишком большой площади ската будет увеличено давление снега зимой на односкатную крышу .

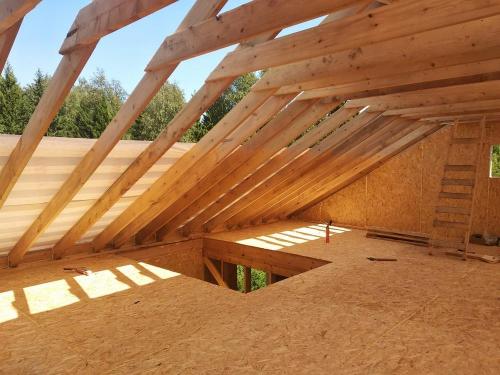

Двухскатная крыша

Двухскатная крыша каркасного дома – самый популярный вариант в каркасном строительстве. При использовании такой конструкции появляется дополнительное чердачное помещение, в котором при правильном утеплении, можно организовать дополнительную комнату. Нагрузка от конструкции равномерно распределяется по всему периметру каркасного дома. Не нужно убирать снег и воду, за счет углов скатов осадки скатываются самостоятельно.

С двухскатной крышей.

Ломаная крыша

Каркасный дом с ломаной крышей – вариант, который выбирается при организации мансардного помещения. К преимуществам такой конструкции относят: дополнительное место под крышей, необычный вешний вид, низкая нагрузка на дом в зимнее время. Есть у мансардной крыши и свои недостатки: необходимо много строительных материалов для возведения, плохая вентиляция приводит к быстрому разрушению стропил, требует особой теплоизоляции, в ином случае все тепло из дома будет уходить именно через крышу.

На заметку

Мы советуем сделать выбор в пользу двухскатной крыши. Она имеет привлекательный внешний вид, при этом на возведение не нужно много строительных материалов. Вы всегда можете купить готовые проекты крыш каркасных домов, это значительно облегчит процесс строительства.

Двускатная крыша каркасного дома своими руками. Крыша каркасного дома

Как построить крышу каркасного дома, выбор материала. Этапность работ, утепление кровли. Технология монтажа кровли, виды крыш каркасного дома.

Крыша каркасного дома имеет большое значение в процессе строительства. Ведь от её качества зависит защита от внешних условий агрессивной окружающей среды.

Данная статья освещает, особенности конструкции крыши. Что необходимо сделать перед тем, как взяться за работу монтажа крыши. Какие типы крыш каркасных домов, необходимый уклон скатов. Как правильно выбрать материал для надёжной кровли, правильность установки стропил: шаг, длина, сечение. Грамотное создание обрешётки и контробрешётки. Как выполняется монтаж крыши каркасного дома.

С чем нужно определится до возведения крыши. Как правильна выбрать конфигурацию крыши. Необходимое количество скатов. Правильность установки ригеля, как соединять стропилы в коньке. Правильность крепления стропил к мауэрлату и крепление ригеля к стропилам.

В чём суть устройства крыши и кровли каркасного дома. Как построить двускатную крышу каркасного дома. Технология строительства вальмовой крыши. Как выполнить грамотный монтаж мансардной (ломаной) кровли каркасного дома.

Преимущества каркасных домов и утепление крыши, технология висячей наслонной системы.

Что сделать перед тем, как взяться за работу?

Конструкция крыши каркасного дома является одной из наиболее простых, поэтому ее самостоятельное возведение не отнимет много сил и времени.

Эта статья поможет вам, если в процессе работы возникли трудности.В ней рассмотрим особенности монтажа крыши, дадим практические рекомендации по выбору материала, элементов конструкции, и соблюдению необходимых норм и требований в процессе работы.

До начала возведения конструкции надо определиться:

• С типом крыши и углом уклона скатов
• Типом кровельного материала
• Длиной, сечением стропил и расстоянием между ними
• Длиной, шагом и сечением элементов обрешетки и контробрешетки
• Типом утеплителя

Тип крыш каркасных домов

Крыши бывают:

• Плоскими
• Скатными (с одним, двумя или более скатами)
• Мансардными (с двумя и четырьмя скатами)
• Щипцовыми, коническими, многошипцовыми и прочее

Выбор крыши делается не только исходя из условий ее внешнего вида. Важно учитывать функциональные возможности конструкции. Основные преимущества и недостатки крыш разного типа приведены ниже.

Каркасный дом с плоской крышей

Плоские крыши не пользуются популярностью в частном строительстве. Их сооружение не вызывает сложностей, но недостатки все перекрывают. За ними требуется тщательный уход. После дождя на крышах остается вода, зимой снег приходится убирать самостоятельно. При этом повышается вероятность проникновения влаги внутрь помещения. На домах же со скатной крышей можно использовать чердак, как дополнительное помещение.

Зато при монтаже плоской крыши можно значительно сэкономить на строительных материалах и загорать на ней летом.

При монтаже надо выдерживать угол уклона в 2-3 градуса по отношению к горизонту.

Многоскатная и односкатная крыша каркасного дома

Угол уклона скатов начинается от 10 градусов. Количество скатов – от 1 до 4.
Скатные крыши очень популярны и используются повсеместно. Весной снег долго не задерживается на них, вода спокойно стекает по желобам, появляется много дополнительного места в виде чердачного помещения, на котором можно устроить дополнительную комнатку.

Нагрузка на конструкцию также снижается, а вместе с ней и возможность протечек.

Мансардная крыша

Может быть полувальмовой (двухскатной с двумя маленькими скатами) и вальмовой (четырехскатной). Такой тип крыши также широко используется.

Преимущества следующие: дополнительное место под крышей, возможность установки окон, уникальный внешний вид дома, низкая нагрузка на конструкцию зимой. Недостатки – большие затраты на материал, отопление, много снега на оконных конструкциях зимой, более быстрое разрушение стропильных конструкций из-за недостаточного вентилирования.

Многощипцовая крыша

Многощипцовая крыша считается одной из самых популярных. Отличается от других большим количеством скатов и наличием ендов. Устанавливается в том случае, если дом имеет сложную планировку.

Преимущества – конструкция выдерживает существенные нагрузки, появляется возможность обустройства дополнительного помещения, уникальный внешний вид. Недостатки – большой расход материала, при этом остается много отходов, сложность монтажа своими руками, большие денежные затраты.

Конические крыши

Коническая крыша устанавливается в случае, когда здание выполнено в форме круга. В России такие крыши мало кто строит.

Преимущества – интересный внешний вид, простота ухода. Недостатки: сложность расчетов и монтажа.

Мы предлагаем сделать выбор в пользу крыши с двумя скатами. В этом случае получится заметно сократить расходы на материал и обслуживание, при этом внешний вид конструкции не пострадает.

Крепление мауэрлата в каркасном доме. Что такое мауэрлат?

Мауэрлат – это особый связующий элемент между стенами дома и непосредственно самой кровлей. От того, насколько правильно он изготовлен и закреплен, будет во многом зависеть прочность и надежность всей конструкции. Именно поэтому мауэрлату и его созданию стоит уделить особое внимание.

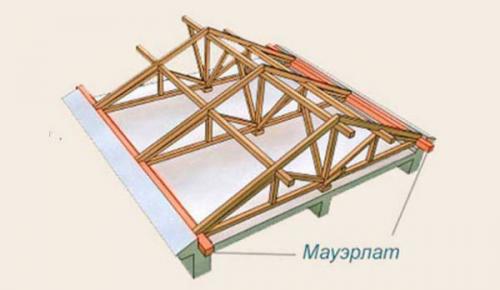

Мауэрлат

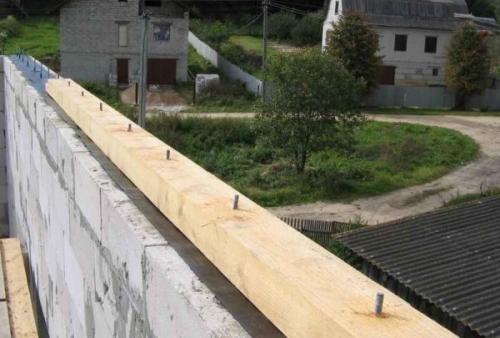

Мауэрлат представляет собой так называемый пояс, который монтируется по всему периметру верхней части стен прямо на их торец. На нем происходит фиксация стропил во время строения кровли. Его предназначение – надежная связь стен постройки и элементов кровли, и именно этот элемент позволит равномерно распределить нагрузку всего кровельного пирога на стены и фундамент. Также мауэрлат позволяет значительно снизить парусность кровли и не позволит ветру сорвать ее с дома, то есть устойчивость крыши к ветровым нагрузкам благодаря мауэрлату значительно увеличивается .

Мауэрлат двухскатной крыши

На заметку! Иногда кровли монтируются и без установки мауэрлата, то есть стропила фиксируются просто на балках перекрытия. Но в этом случае вся нагрузка от них приходится именно на места опоры, а не на всю стену. Из-за этого возникает риск быстрого износа и последующего разрушения строения.

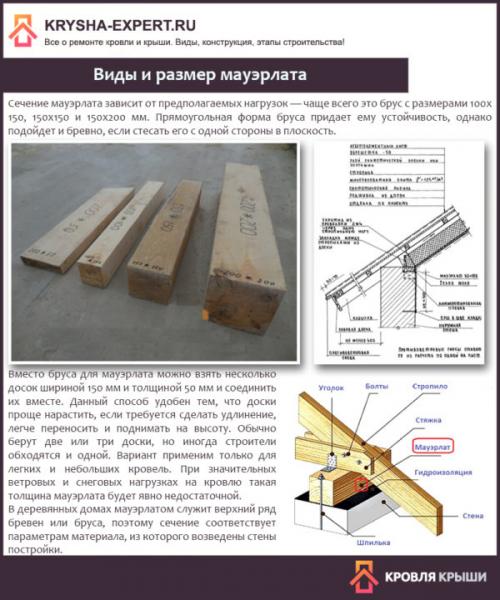

Виды и размер мауэрлата

При строительстве крыши, имеющей два ската, мауэрлат устанавливается всегда на две параллельных стены, на которые будет опираться кровля, а не по всем торцам периметра стен. Если же дом построен из бруса или бревен, то эта деталь не всегда обязательна – с основными задачами мауэрлата отлично справится верхняя часть стены.

Устройство крыши каркасного дома. Стропильная система крыши

Устройство каркаса двухскатной крыши может проводиться по двум направлениям. Это либо система ферм, либо вариант с устройством наслонных или наклонных стропил.

Выбор того или другого варианта опять же исходит из функциональности чердачного помещения. При «холодном» варианте – фермы, во всех иных случаях – стропила.

Когда формируется стропильная система каркасного дома двухскатной крыши, я использую следующие элементы:

• обвязочный брус – мауэрлат. В его качестве может выступать обвязка стен верхнего этажа каркасного строения;
• стропильная нога (стропило) – балка от обвязки до конька. Как правило, это брус с минимальным сечением 150*50 мм, но окончательно выбор делаем после расчета. Сечение тем меньше, чем больше угол наклона;
• ригели – элемент, который соединяет парные стропильные ноги в верхней части крыши. При мансардном этаже этот элемент будет являться основой для потолка помещения;
• прогоны – доски связывающие между собой стропильные ноги по длине здания;
• затяжка – тоже ригель, но соединяющий парные стропильные ноги внизу, возле мауэрлата. Может служить основой для пола мансардного помещения;
• стойка (подпора) – элемент, который устанавливается по линии конька для создания опоры. Также при длинных стропилах может устанавливаться под каждую стропильную ногу с обеих сторон ската, что в последствии служит каркасом для стен мансардного помещения;
• обрешетка, контробрешетка – неотъемлемые части стропильной системы дома. Служат для монтажа утеплителя (нижняя обрешетка) и кровельного ковра.

Односкатная крыша каркасного дома. Тонкости и нюансы проектирования

Изучим общие принципы проектирования такой крыши. Стропильные каркасы над частными объектами принято сооружать из древесины, что обусловлено экологическими и экономическими достоинствами материала. Однако будущим строителям нельзя забывать о специфике натуральной органики.

Следует учесть, что древесине свойственно менять линейные размеры от колебаний влажности и перепадов температуры. Ей характерна провисающая деформация солидных по длине элементов, не имеющих дополнительных опор под проблемными сегментами.

Специфические особенности материала обуславливают усложнение конструкции в зависимости от величины перекрываемого пролета:

• При расстоянии между опорами до 4,5 м устраивается самый простой стропильный каркас, не требующий установки дополнительных опор.
• При расстоянии от 4,6 до 6 м для придания жесткости системе устанавливаются подстропильные ноги – подкосы. По этому принципу устраиваются навесы, независимо от дины стропилин.
• При расстоянии между опорными стенками от 6,1 до 9 м подкосы монтируются два подкоса, подпирающие стропильную ногу с обоих краев.
• При расстоянии от 9,1 до 12 м в середине пролета устанавливают консольно-прогонную конструкцию, условно разделяющую пролет на две части. Конструкция представляет собой крепкую деревянную раму с прогонной балкой вверху, которая опирается на ряд вертикальных стоек. В стойки конструкции упираются подкосы, поддерживающие обе половины длинной стропилины.
• При расстоянии свыше 12 м пролет делится на несколько секторов прогонными конструкциями. Техническое решение в пределах сегмента соответствует одному из вышеописанных вариантов.

Расстояние между стропильными ногами определяют геометрические данные обустраиваемой коробки. Стены, на которые предстоит опереть каркас крыши, банально разбиваются на равные отрезки. Разбивку производят так, чтобы оба края конструкции были обеспечены стропильными ногами, а между ними с равным шагом были расположены рядовые.

Выбор шага не совсем произволен. Есть ограничения по разбивке, зависящие от материала, выбранного для изготовления деталей системы:

• Стропильные ноги, изготовленные из бревен, брусьев, пластин, устанавливаются с шагом 1,5 – 2 м.
• Стропила, выполненные из доски, устанавливаются через 1 – 1,75 м.

Имеется лимит по размерам сечения, независящий от расчетов. Даже для строений с предположительно минимальной нагрузкой диаметр бревна не может быть менее 12 см, толщина пластины менее 7 см, а толщина доски менее 4 см.

Самостоятельным строителям нужно учесть, что для изготовления подстропильных ног для крыш, перекрывающих пролеты более 4,6 м, необходимо запасаться пиломатериалом помимо бруса или доски на производство стропилин. Подкосы надо будет делать из бревна диаметром от 10 см, из бруса со стороной от 8 см или из спаренной доски размером от 25×150 мм.

Брус для мауэрлата не имеет права быть меньше 100×200 мм, бревно для тех же целей — тоньше 180-200 мм. В строительстве крыш, перекрывающих пролеты более 12 м, потребуется установка прогонов и лежней. Размер бруса для их изготовления не может быть меньше 180×180 мм, диаметр бревна не может быть меньше 200 мм. Стойки консольно-прогонной системы для большепролетных крыш выполняются из бруска со стороной от 120 мм и более или из бревна диаметром от 130 мм.

Крыша каркасного дома 6 н. Двухэтажные дома 6х6: особенности планировки

Выбирая двухэтажный каркасный дом 6 на 6, проекты можно пересматривать долго, ведь такая конструкция дает больше возможностей, касаемо планировки жилья. Проекты домов с двумя этажами отличаются друг от друга количеством комнат, их расположением и многими другими параметрами. Двухэтажные дома размером 6х6 являются наиболее оптимальным вариантом для проживания семьи из четырех человек и более, по сравнению с одноэтажной конструкцией.

Пример планировки двухэтажного каркасного дома 6х6 Источник uralleskom.ru

Стоимость двухэтажного каркасного дома будет выше, чем одноэтажного, ведь, по сути, придется построить два дома 6х6, только на одном фундаменте и с одной крышей. Существенные затраты уйдут на лестницу. Но не стоит расстраиваться, ведь дом будет каркасным, а значит и фундамент под него, и сама конструкция в целом обойдутся намного дешевле, чем строение, например, из кирпича.

Двухэтажный каркасный дом 6х6 Источник himcomp.ru

Планировка каркасного двухэтажного дома зачастую предполагает расположение помещений общего пользования на первом этаже, как правило, это прихожая или холл, гостиная, кухня и санитарный узел. Размещение санузла на первом этаже объясняется не только тем, что помещением будут пользоваться гости, которые приходят в дом, но и стоимостью системы коммуникации.

Двухэтажный каркасный дом 6х6 с маленьким крыльцом Источник himcomp.ru

Второй этаж чаще всего состоит из комнат для отдыха членов семьи, гостевых помещений, в которых будут периодически останавливаться родственники и друзья. Личный кабинет тоже лучше расположить на верхнем этаже. При желании на втором этаже делают второй санузел.

Балкон хоть и не является обязательным атрибутом двухэтажного дома, но его наличие в значительной степени повышает комфорт проживания. Именно на балконе можно высадить цветы в летнее время, организовать удобное место для чтения на свежем воздухе и наслаждаться потрясающими видами заката.

Пример планировки двухэтажного каркасного дома 6х6 Источник himcomp.ru каркасный дом 6на6 Двухэтажный каркасный дом 6х6 с балконом Источник himcomp.ru

Индивидуальный проект жилого дома – основные аспекты проектирования загородной недвижимости

Каркасные дома 6 на 6 с мансардой

Основным преимуществом каркасного дома 6х6 с мансардой является увеличение полезной площади практически при одинаковых затратах с одноэтажным жильем. Мансарда не является полноценным этажом, а ее ограждающие конструкции объединены с кровлей. Большая часть расходов уйдет лишь на увеличение площади кровли и на отделку внутренних стен.

Пример планировки каркасного дома 6х6 с мансардой Источник karkasnik-stroy.ru

Как эффективно составить планировку каркасного дома 6х6 с мансардой

Зачастую дом 6 на 6 с мансардой, также как и двухэтажный, предусматривает, что все помещения общего пользования будут располагаются на первом этаже, включая санузел, а комнаты для отдыха – на втором. Недостатком является высота потолков в помещениях, расположенных на мансардном этаже, она будет ниже, чем в основной части дома.

Стропильная система каркасного дома. Выбираем кровельную систему

Тип кровли зависит от площади дома и особенностей конструкции. Важно предусмотреть все нюансы планировки еще на этапе проектирования здания. Так, если ширина каркасной постройки превышает 6 м, для монтажа прочной кровли требуются 1-2 несущие стены внутри дома.

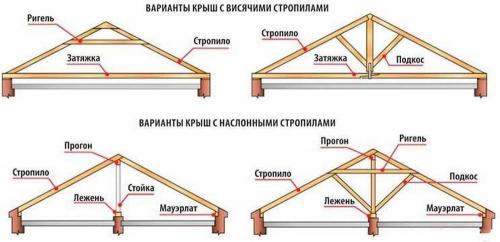

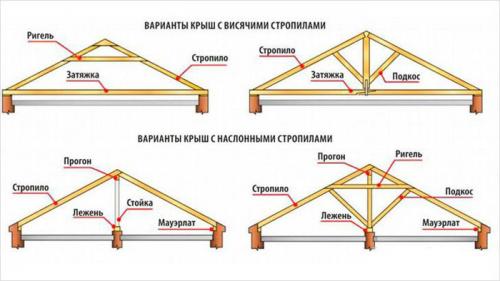

Для небольших домиков оптимальным вариантом является висячий тип стропильной системы, когда упор стропильных ног осуществляется только на боковые стены здания. Если ширина постройки значительная, стропила начнут провисать.

Наслонная стропильная система решает выше обозначенную проблему, т.к. кровля опирается на дополнительные упоры, которые устраиваются на несущих стенах. Это может быть 1 стена по центру дома или 2, расположенные параллельно друг другу.

По своей сути стропильная система является скелетом крыши, определяющим безопасность постройки и его жителей. Ее основными элементами выступают обрезная доска 50*150 мм и брус 150*150 мм. Все материалы для стропильных систем предварительно проходят биологическую и огневую защитную обработку, после чего тщательно просушиваются. Оптимальным вариантом является древесина хвойных пород, прошедшая камерную сушку.

В любую стропильную систему входят стропильные ноги, стойки и прогоны. Сама же конструкция каркаса кровли - это еще чердачное перекрытие, обрешетка и решетка. Чердак можно отделать под жилое помещение мансарды. Если владельцы не собираются его благоустраивать, перекрытия собирают из досок 50*150 мм. При проектировании мансарды используется брус сечения 150*150 мм. При укладке его на мауэрлат прочность кровли повышается в несколько раз.

Для обрешетки можно применять брус 40*40 мм или 50*50 мм в зависимости от веса кровельного укрывного материала. На качество бруса необходимо обращать внимание - материал должен быть ровным, без плесени или темных пятен. Искривления ослабят прочность возводимой системы. Для крепления к мауэрлату мастеру понадобятся шпильки из металла с нанесенной резьбой, а также любые фиксирующие элементы: кронштейны, шпильки 8-10 мм или саморезы. Стропила соединяют друг с другом скобами и оцинкованными гвоздями.

Источник: https://dachadesign.info/stati/dvuhskatnaya-krysha-karkasnogo-doma-sborka-naslonnyh

Мауэрлат в каркасном доме. Виды

В подавляющем большинстве случаев рассматриваемый элемент кровли выполняют из дерева. В то же время все чаще альтернативой при строительстве каркасных и других домов становится и металлический профиль. При выборе конкретного варианта определяющим фактором становится вес крыши. На данный момент существуют три разновидности мауэрлата, каждая из которых имеет свои особенности, неоспоримые плюсы и, конечно же, не менее значимые недостатки.

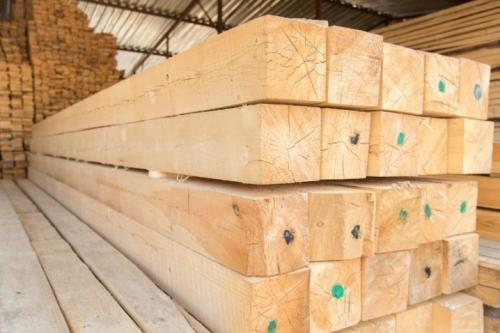

Самым распространенным вариантом остается деревянный брус соответствующего сечения. Его необходимо укладывать под балки кровельной системы по периметру. Благодаря подобному расположению элементов удается обеспечить равномерное распределение нагрузок на стены здания. В идеале брус не должен иметь сучков, но если таковые и присутствуют, то они должны быть по размерам не более 2/3 толщины самого мауэрлата. Важно помнить, что существует риск разлома в подобных местах.

Вторая разновидность – это основа крыши, выполненная из скрепленных между собой досок. Такой вариант нередко используется при каркасной технологии строительства, одной из отличительных черт которой является сравнительно небольшой вес конструкций, включая кровельные. Но важно помнить, что доски не способны будут выдержать вес массивной крыши с утеплителем и разными дополнительными элементами. В любом случае при выборе материала особе внимание требуется уделять его прочности, а при установке – надлежащей обработке. Для монтажа основы крыши следует использовать исключительно хорошо просушенный материал. Влажность бруса или же досок, приобретаемых для мауэрлата, не должна превышать отметки в 15%.

Помимо этого, пиломатериал перед использованием по назначению настоятельно рекомендуется дополнительно просушить несколько недель. Рассматривая разновидности описываемых конструкций, стоит отметить, что оптимальным вариантом будут плотные породы древесины, характеризующиеся повышенной прочностью. Речь чаще всего идет о дубе и лиственнице. Также нередко и достаточно успешно используют березу. Брус и доски из сосны и ели применяют, как правило, для обустройства основания кровли небольших по площади сооружений, расположенных в районах, для которых не характерны сильные ветры.
