Как работает обратный клапан для канализации и почему он важен

Как работает обратный клапан для канализации и почему он важен

Для начала уточним, что обычный клапан для канализации и клапан для фановых труб имеют разное устройство, и соответственно, работают по разным принципам.
Обычный обратный клапан имеет разные размеры приемных и выпускаемых патрубков, а в камере, расположенной между ними имеется шар, который наполнен воздухом. И в том случае, если вода идет по трубе в обратном направлении, он, надавливая на специальную мембрану, перекрывает соответствующий патрубок.
Простой обратный клапан легко чистить, в нем есть специальная крышка, которую можно снимать. Такие клапаны зачастую оборудованы вентилями для перекрытия в случае аварийной ситуации. Располагают обратные клапаны в местах соединения труб, как в горизонтальном, так и в вертикальном положении. Сейчас такие клапаны изготавливают из ПВХ или металла, а раньше очень популярными были фланцевые металлические клапаны.
Обратный клапан для унитазов монтируют в канализационную трубу. Диаметр клапана для фановых труб составляет 110мм. Такой клапан имеет форму цилиндра с крышкой. Под действие давления воды эта крышка открывается и выпускает воду, а затем с помощью пружины возвращается в исходное положение. В том случае, если стоки с фекальными массами пойдут в обратном направлении, то они не смогут открыть крышку обратного клапана. Клапан для фановых труб устанавливают даже в тех домах, где канализация всегда работает исправно. Поскольку обратный клапан выполняет еще одну полезную и важную функцию – он предотвращает проникновение неприятного запаха из канализационной системы.

Связанные вопросы и ответы:

Что такое обратный клапан для канализации

Обратный клапан относится к разряду гидрозапорных приспособлений и устанавливается в фановой канализационной трубе. Фановая труба может быть открытого типа, а может быть убрана в стену. Помимо этого, есть ряд более мелких приспособлений подобного рода, которые пригодны для установки даже в трубы, расположенные под мойкой, раковиной либо ванной. Они различаются не только по размеру, но и по принципу работы. Обратные клапаны, которые устанавливаются под мойкой либо ванной, не пропускают воду обратно за счет воздушного шара. Данный шар оказывает давление на специальную мембрану, которая перекрывает воде доступ обратно.

При установке обратного клапана в фановую трубу, конструкция представляет собой цилиндр, диаметр которого составляет сто десять миллиметров, который открывается в том случае, когда на него давит напор воды.

Обратный клапан, который устанавливается в фановой трубе, автоматически закрывается после того, как через него проходит вся вода. Закрытие крышки обеспечивается специальной стальной пружиной. Даже если сточные воды под большим давлением устремятся обратно, открыть заслонку им не удастся. Огромным плюсом данного устройства так же можно считать тот факт, что ее монтаж осуществляется прямо в трубе и не требует ее видоизменения и удлинения.

Так же обратный клапан можно устанавливать:

• На общей канализационной трубе, именно в том месте, где трубы от ванной, кухни и туалета сходятся вместе. Главное, что бы пропускная способность обратного клапана была достаточно велика.
• На трубах, которые отходят отдельно к каждому из санитарно-технических устройств.

Как работает обратный клапан для канализации

Назначение обратного клапана для канализации — перекрыть поток жидкости, идущий в обратном направлении. В связи с этим вырисовывается основная область применения — квартиры нижних этажей в многоэтажках, особенно в домах старой застройки.

В многоэтажных домах владельцы квартир на первых этажах очень часто имеют проблемы с унитазами, из которых вытекает содержимое канализации. Засор происходит обычно где-то в «лежаках» — горизонтальных трубах в подвале. Тогда все содержимое поднимается по трубе до первого ответвления и выливается через первую доступную точку — унитаз, проливается на пол, иногда заполняются даже ванны и умывальники. Вот для решения этой проблемы и надо ставить обратный клапан на канализацию. Он отсечет обратный поток, идущий к вам в квартиру. Правда, проблема появится у тех, кто живет этажом выше — фекальные воды могут подняться даже туда. Тогда им тоже придется ставить обратный канализационный клапан. Выше этого уровня столб стоков обычно не поднимается — он продавливает пробку, всё уходит.

Однако жителям высоких этажей не стоит радоваться — пострадать могут и они. Иногда засоры случаются где-то между этажами. Приходит это в основном из-за нарушений правил эксплуатации канализацией — кто-то спускает предметы, которые не должны там находиться, они застревают, образуется пробка. В этом случае могут «зафонтанировать» унитазы на любом этаже — зависит от того, где образовался засор. Так что и на любом этаже, кроме последнего, имеет смысл поставить обратный клапан — «на всякий случай».

Пример установки в частном доме

Третья группа потребителей — владельцы частных домов. В принципе, канализация частного дома должна быть спроектирована так, чтобы обратный ход стоков был невозможен. Даже если и так, многие предпочитают перестраховаться, чем потом выгребать дурно пахнущие «сокровища» из дома. Обратный клапан на канализацию в частном доме выполняет еще и другую функцию — не дает через канализационную трубу проникнуть грызунам и другой живности.

Почему обратный клапан важен для канализации

Все запорные канализационные устройства можно разделить по месту установки:

• для улицы;
• для помещения.

Если приспособление предстоит монтировать в уличную канализационную трубу, то следует выбирать морозоустойчивую модель с большой пропускной способностью.

Для установки же в помещении подойдут варианты попроще. Причем это могут быть как пластиковые модели, так и стальные

В зависимости от способа монтажа выделяют:

• фланцевые;
• межфланцевые;
• муфтовые.

Второй вариант требует использования сварки и применяется в металлических трубопроводах. Но это быстрый и простой способ, не требующий много времени для установки.

Фланцевым способом ставят обратный клапан на трубы большого диаметра. Чаще всего на улице. А муфтовым методом удобнее устанавливать приспособления небольшого диаметра. В основном такой вариант применяют в помещении. Главное, при установке подобрать такое место, где можно спокойно снять крышку и прочистить клапан он засоров.

Также по типу запорного устройства выделяют поворотный, подъемный и шаровой клапан. Это различие по способу крепления запорного механизма в самом приспособлении. В поворотном используется заслонка, в шаровом рабочим органом выступает шар, закрывающий сечение трубопровода.

Модель обратного клапана для канализации, в котором используется в качестве рабочего органа шар, чаще всего применяется в производственных помещениях

В подъемной же модели запорного клапана есть специальный запор – золотник, передвигающийся под воздействием пружины или под собственным весом.

Какие проблемы могут возникнуть при отсутствии обратного клапана в канализации

Устройство обратного клапана, как правило – нехитрое. Их самого названия уже понятно, что он должен исключать возможность тока жидкости в противоположном нормальному направлении. Затвор (заслонка) в нейтральном положении опущен вниз, и даже при небольшом напоре выпускаемых канализационных стоков откроется, уступая им дорогу. Но если появляется перемещение в обратном направлении, (вызванный переполнением трубы дальше по ходу трассы), заслонка тут же перекроет проход.

Различия клапанов по способу врезки в систему

Клапаны устанавливаются на канализационные трубы различного диаметра.

• Как правило, модели, используемые на бытовом уровне, приведены к стандартам пластиковых канализационных труб с раструбным соединением – от 50 мм и выше.

• Начиная с диаметра DN200 и выше (как правило, в частной практике с такими канализационными разводками сталкиваться не приходится) обычно используются уже металлические клапаны с фланцевым соединением. При их монтаже уже требуется привлечение специалистов, в том числе для выполнения сварочных работ – для приваривания фланцев в нужных точках трассы.

• Клапаны на металлических канализационных трубах могут не крепиться непосредственно к фланцам, а устанавливаться между двумя фланцами, которые затем обтягиваются по кругу болтами или шпильками.

Такие устройства более компактные, и проще в установке, хотя бы с тех позиций, что обжимать приходится один комплект шпилек на фланце. Но зато в подобных клапанах уже никак не «втиснуть» ревизионное окно, так что при подозрениях на неполадки или засор придется проводить обязательный демонтаж.

• В автономных канализационных системах – вряд ли, а в централизованных, да, могут встречаться обратные клапаны в металлическом корпусе с патрубками, предназначенными для установки в раструбы чугунных канализационных труб старого образца.

• Наконец, существуют обратные клапаны, которые устанавливаются или в начале , или в конце трубы. Например, оснащенные собственной внешней манжетой, которые надевается на выходной патрубок (выпуск) унитаза. А далее уже одевается раструб канализационной трубы, и заслонка оказывается внутри нее.

Или, наоборот, с раструбом — для установки на конец последней по ходу трассы трубы. Например, при входе в перепадный или поворотный колодец, или же в точке сброса из трубы в канализационный коллектор.

Здесь в большей мере как раз защита не от обратного потока канализационных стоков (хотя и с этой задачей, в принципе, клапан справится). Но, скорее, подпружиненная створка становится непреодолимым препятствием для проникновения в канал трубы всякой нежелательной живности, например, крыс. То есть при отсутствии тока жидкости жерло трубы будет поддерживаться закрытым.

Как выбрать правильный обратный клапан для своей канализационной системы

Обратный клапан предназначен для преграждения потока жидкой среды, направляющейся в обратном течению направлении. Это запорная арматура, устанавливаемая в системах канализации квартир, частных домовладений, офисов и производственных цехов. Реже они монтируются в отопительных и водонагревательных контурах. Устройство в нужный момент перекрывает затвор в напорной канализационной трубе.

Монтаж обратного клапана имеет положительные и отрицательные стороны.

К положительным моментам можно отнести:

• предотвращение попадания в дом через сантехнические устройства сточных вод и неприятных запахов;
• отсутствие гидравлических ударов при эксплуатации;
• быстрое открывание и закрывание клапанов;
• установка осуществляется либо по вертикали, либо по горизонтали, в результате чего для каждого жилого помещения подбирается оптимальный метод монтажа;
• отсутствие потерь напора в трубе;
• обеспечение высокой герметичности контура.

Имеющиеся отрицательные особенности обратных клапанов:

• образование избыточного давления, что приводит к выходу из строя канализационного оборудования;
• монтаж устройства предполагает формирование дополнительных узлов, которые являются участками с возможными протечками.

Только при грамотном выборе оборудования можно насладиться комфортом и исправной, долговечной работой обратного клапана. Обратные клапаны имеют довольно габаритные размеры, что усложняет их монтаж в небольших квартирах. В таких случаях арматура монтируется в стену. Целесообразно установить запорный элемент перед стояком, однако сделать это очень сложно, если выполнена отделка дома.

Можно монтировать запорную арматуру на любое сантехническое оборудование, например, на слив стиральной машины или кондиционера.

Как правильно установить обратный клапан для канализации

Установка обратного клапана на канализацию - это важный шаг для обеспечения безопасности и надежности системы канализации. Обратный клапан предотвращает обратный поток воды в систему, что может привести к затоплению помещения и другим проблемам. В этом разделе мы расскажем вам, как правильно установить обратный клапан на канализацию.

Перед установкой обратного клапана, убедитесь, что вы выбрали подходящий клапан для вашей системы канализации. Обратные клапаны могут быть разных типов и размеров, поэтому важно выбрать тот, который подходит для вашей системы. Если вы не уверены, какой клапан выбрать, обратитесь к специалисту.

Шаги по установке обратного клапана на канализацию:

1. Определите место установки клапана. Обратный клапан должен быть установлен на трубе канализации, которая выходит из вашего дома или здания. Обратите внимание, что клапан должен быть установлен на расстоянии не менее 30 см от наружной стены здания.
2. Очистите трубу от загрязнений. Перед установкой клапана убедитесь, что труба канализации чиста и свободна от любых загрязнений.
3. Установите клапан на трубу канализации в соответствии с инструкцией по установке, которая обычно прилагается к клапану. Обратите внимание, что клапан должен быть установлен в правильном направлении, чтобы предотвратить обратный поток воды.
4. Проверьте работу клапана. После установки клапана проверьте его работу, чтобы убедиться, что он функционирует должным образом. Для этого можно использовать воду из крана или другого источника.

Какие материалы используются для изготовления обратных клапанов для канализации

Чтобы не допустить потопа из нечистот в собственной квартире или частном доме монтируют предназначенные для этого запорные элементы, поскольку даже случайно попавший в систему отвода стоков полиэтиленовый пакет может спровоцировать серьезные проблемы.

Специальное устройство - клапан обратный канализационный срабатывает в нужный момент, преграждая путь стокам. Устанавливают данные изделия в частных домовладениях, квартирах, в производственных и офисных зданиях и в других постройках. Кроме этого их монтируют в отопительных и водоснабжающих системах.

Обратные клапаны обладают способностью в определенной ситуации в нужный момент перекрывать отверстие канализационных труб. После этого стоки начинают двигаться в противоположном направлении, так как они вынуждены искать для себя иной путь.

Предназначается обратный клапан на канализацию для предотвращения обратного передвижения отработанной жидкости, сброшенной в систему. Подобная ситуация нередко случается в многоэтажных жилых зданиях, когда через квартиры, находящиеся одна над другой, проходит общий канализационный стояк.

Тогда извержение нечистот может случиться на втором этаже, если жильцы на первом установили на канализационную трубу запорный клапан. Если данное устройство имеется на втором этаже, то до третьего столб стоков вряд ли поднимется, поскольку под давлением, которое он оказывает, засор продавится, и все нечистоты попадут туда, куда и должны, а именно в общедомовую канализационную сеть.

Запорные клапаны отличаются по форме и размерам. Их изготавливают из различных материалов с использованием самых разных комплектующих деталей. Но все они функционируют одинаково, преграждая путь жидкости, которая по той или иной причине изменила направление своего передвижения.

Вне зависимости от модели обратного устройства, место его размещения нужно выбирать так, чтобы его можно было максимально удобно в дальнейшем обслуживать и прочищать.

Совет:
Не делайте ОШИБКИ в расчётах!
Используйте строительные калькуляторы онлайн - расчёт строительных материалов и конструкций для ремонта и стройки быстро и точно.

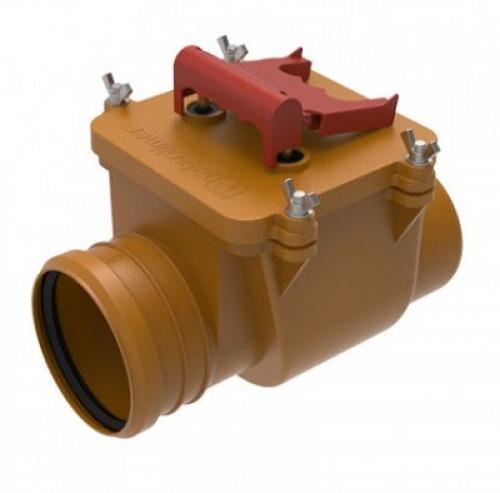

1. Входной и выходной патрубки.
2. Рычаг, необходимый для принудительного вывода жидкости.
3. Рабочая деталь - мембрана, перекрывающая трубопровод по всему его сечению.
4. Крышка для проведения ревизионных и очистных мероприятий.

В зависимости от модели рабочий механизм бывает в виде резинового шарика, заслонки или другого типа приспособления. Если стоки двигаются в верном направлении, то этому ничего не препятствует, но стоит им изменить путь, как этот элемент перекроет все сечение трубопровода.

Кстати, запорные устройства не всегда обязательны к установке. Имеются ситуации, когда можно вполне без них обойтись. Например, жильцы квартиры, расположенной на 5 этаже, могут не волноваться о возможности затопления санузла канализационными нечистотами в результате засора стояка.

Обратный клапан необходимо устанавливать в таких случаях:

• квартира располагается на 1 - 2 этаже многоэтажного здания;
• в частном одноэтажном домовладении;
• в коттедже, имеющем 2-3 этажа;
• в офисных помещениях, находящихся на нижних этажах, особенно если инженерные коммуникации в здании на протяжении многих лет не менялись.

Именно для владельцев вышеперечисленных категорий помещений будет намного дешевле смонтировать канализационный запорный клапан, чем устранять негативные последствия.

Как часто нужно менять обратный клапан для канализации

Обратный клапан для канализации, также известный как обратный клапан или обратный вентиль, это устройство, предназначенное для предотвращения обратного потока сточных вод в канализационной системе. Он устанавливается на трубопроводе и обеспечивает одностороннее движение сточных вод.

Принцип работы обратного клапана для канализации основан на использовании клапанного механизма, который позволяет свободный проток сточных вод в одном направлении, но предотвращает их обратный поток. Когда сточные воды протекают в нужном направлении, клапан открывается, обеспечивая нормальный отвод сточных вод. Однако, когда давление в системе изменяется или происходит обратный поток, клапан автоматически закрывается, предотвращая проникновение сточных вод в обратном направлении.

Обратные клапаны для канализации широко используются в различных системах, включая бытовые, коммерческие и промышленные объекты. Они играют важную роль в предотвращении задержек, запахов и повреждений, связанных с обратным потоком сточных вод. Обратные клапаны обычно устанавливаются в местах, где существует потенциальная опасность обратного потока, например, перед насосами, высокоточными оборудованиями или нижними уровнями зданий, где низкое расположение может привести к обратному потоку при паводках или переполнении канализационных систем.

Обратные клапаны для канализации могут иметь разные типы и конструкции в зависимости от конкретных требований и условий системы. Некоторые из распространенных типов обратных клапанов включают клапаны на шариковых или дисковых механизмах, мембранные клапаны или клапаны на основе пружин.

Как проводить техническое обслуживание обратного клапана для канализации

Как известно, обратный клапан представляет собой разновидность предохранительных устройств, которые срабатывают автоматически при падении давления в системах водо-, тепло- и газоснабжения, а также канализации и, таким образом, предотвращают встречный поток в трубопроводе. Запорный орган в таких устройствах открывается прямым потоком среды, а закрывается противоположным.

Как и любое устройство, обратный клапан , а если быть точнее – то его установка, имеет свои преимущества и недостатки. Разберём основные из них.

Плюсы обратного клапана

Свободный проход рабочего сечения, малое гидравлическое сопротивление (около 5 метров водного столба, что приблизительно составляет одну двадцатую атмосферы), слабая чувствительность к загрязнению рабочей среды, бесшумность, простота обслуживания.
• Блокировка оттока сточных вод в системе канализации при её засоре или проникновении внутрь грызунов. Чаще всего канализационные трубы забиваются в местах изгибов, а также там, где не выдержан необходимый уклон горизонтальных участков канализационной системы. При дальнейшей эксплуатации потоку жидкости некуда деваться кроме как в ближайший сантехнический прибор. Таковым практически всегда оказывается раковина или унитаз жильцов первого или второго этажа. Установка обратного клапана поможет решить эту проблему конкретному жильцу, но не системе.
• Устранение неприятного запаха, связанного с нарушением вентилирования канализации.
• Предотвращение пропуска горячей воды в стояк с холодной, что может привести к быстрой порче, например, арматуры бачка унитаза.

Минусы обратного клапана

Повышение давления может стать причиной какой-либо поломки.
• Дополнительные соединения – это потенциал для течи.

Перед установкой обратного клапана в многоэтажном доме нужно:

• Предупредить соседей о предстоящих монтажных работах как минимум за сутки, а лучше – еще раньше. Непосредственно перед началом работ обойти соседей ещё раз.
• Отключить воду, чтобы она не шла без ограничений в канализационную систему.
• И, конечно же, включить в подъезде воду после окончания работ.
