Расшифровка маркировки кабелей и проводов. Расшифровка (маркировка)Кабели и провода российского производства
расшифровка (маркировка)сокращений, применяемых для обозначений силовых кабелей с пвх (виниловой) и резиновой изоляцией (по гост 16442-80, ту16.71-277-98, ту 16.к71-335-2004)
А — (первая буква) алюминиевая жила, если буквы нет — жила медная.
АС — Алюминиевая жила и свинцовая оболочка.
АА — Алюминиевая жила и алюминиевая оболочка.
Б — Броня из двух стальных лент с антикоррозийным покрытием.
Бн — То же, но с негорючим защитным слоем (не поддерживающим горение).
б – Без подушки.
В — (первая (при отсутствии А) буква) ПВХ изоляция.
В — (вторая (при отсутствии А) буква) ПВХ оболочка.
Г — В начале обозначения — это кабель для горных выработок, в конце обозначения — нет защитного слоя поверх брони или оболочки («голый»).
г — Водозащитные ленты герметизации металлического экрана (в конце обозначения).
2г — Алюмополимерная лента поверх герметизированного экрана .
Шв — Защитный слой в виде выпрессованного шланга (оболочки) из ПВХ.
Шп — Защитный слой в виде выпрессованного шланга (оболочки) из полиэтилена.
Шпс – Защитный слой из выпрессованного шланга из самозатухающего полиэтилена.
К – Броня из круглых оцинкованных стальных проволок, поверх которых наложен защитный слой. Если стоит в начале обозначения – контрольный кабель.
С – Свинцовая оболочка.
О — Отдельные оболочки поверх каждой фазы.
Р – Резиновая изоляция.
НР — Резиновая изоляция и оболочка из резины, не поддерживающей горение.
П — Изоляция или оболочка из термопластичного полиэтилена.
Пс — Изоляция или оболочка из самозатухающего не поддерживающего горение полиэтилена.
Пв — Изоляция из вулканизированного полиэтилена.
БбГ — Броня профилированной стальной ленты.
нг — Не поддерживающий горение.
LS — Low Smoke — низкое дымо- и газовыделение.
КГ — Кабель гибкий.
Расшифровка кабеля ВВГ. Виды маркировки кабеля
Благодаря своей доступности и приемлемой цене проводник марки ВВГ получил широкое распространение при монтаже электропроводки в частном строительстве. Маркировка этого изделия представлена в нескольких видах:
- Стандартный кабель марки ВВГ состоит из провода круглой формы, изготовленного из меди и защищённого двойной изоляцией из ПВХ или пластика. Применяется в помещениях для постоянного проживания. Кабель ВВГП — это провод из меди («П» расшифровывается как плоский), который используют в местах с переменными температурными условиями. Имеет плоскую форму сечения и снабжён дополнительным изоляционным слоем, а также является более долговечным в использовании.
- Медный кабель ВВГнг — это провод с круглым сечением. Центральная жила имеет специальную гибкую сетчатую обмотку. Внешний изолирующий слой изготовлен из поливинилхлорида. От использования этого изделия не отказываются даже крупные промышленные предприятия, так как он изготовлен из материалов, не подвергающихся горению, и благодаря своей гибкости меньше подвержен изломам.
- Особенности плоского медного провода, обозначающегося аббревиатурой ВВГП нг, заключаются в наличии двойной изоляционной защиты, в составе которой используются полимеры. Полимеры выполняют защитную роль и обеспечивают продление срока эксплуатации кабеля. Маркировка ВВГнг-ls обозначает препятствие горению и не выделение копоти и дыма при открытом пламени. Наличие в составе обмотки пластиката не допускает монтажа на улице или в помещениях с температурой ниже +5 °C.
- Для промышленного использования подходит изделие с аббревиатурой ВВГП нг-ls, обладающее повышенной прочностью и гибкостью, наружный изолирующий слой которого изготавливается из негорючих полимеров с высокой степенью износоустойчивости.

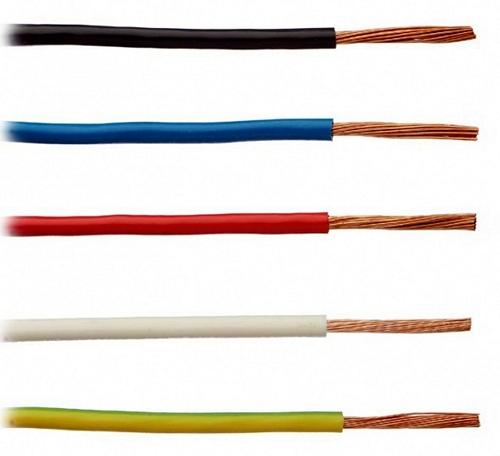

Маркировка проводов по цвету. Цвет фазы
В целях различения обозначения фазы и нуля в электрике, не принято использование желтых, синих и зеленых оттенков в разных целях. При монтаже фазных проводников стоит соблюдать осторожность, поскольку они часто находятся под напряжением.
Наиболее часто применяемая цветовая маркировка проводов, чтобы указать фазу, это белый, черный ми красный окрас изоляции. Иногда может использоваться покрытие серых, коричневых, оранжевых, фиолетовых, бирюзовых или розовых оттенков. На клеммах или схемах используется буква латинского алфавита «L». При наличии нескольких линий, для избегания путаницы её дополняют номером (L1, L2, L3). Очень часто для упрощения работы используют разные оттенки изоляционного слоя.
Различие между расцветкой в сети 220 В и 380 В
При монтаже одно- и трехфазных используется проводка с разным окрасом покрытия. Это экономит время и облегчает работу. Если здание старое. То для проводки использовался белый или черный цвет покрытия. Тогда каждую линию стоит проверять по отдельности.
Для однофазной проводки используется маркировка:
- желтый и зеленый – земля;
- все оттенки синего – нейтраль;
- черный, коричневый или красный – фаза.
Для трехфазной применяется маркировка других оттенков:
- желто-зеленые цвета – «земля»;
- голубой или синий – нейтраль;
- изоляционное покрытие красного или коричневого цвета – 1 фаза;
- черного – 2 фаза;
- белого – 3 фаза.
Как происходит проверка правильного подключения проводов
Очень часто для подключения дополнительных розеток, осветительных приборов или бытовой техники необходимо умение определять, фазу, нуль или заземление. Это предотвратит короткие замыкания или опасность поражения током. Также при ошибках в подключении устройство гарантированно выйдет из строя.
В новой проводке цвета проводов должны соответствовать их назначению. В случаях старой проводки следует разобраться в назначении каждой линии, и навесить на нее бирку или другую метку.
Скрытая проводка в деревянном доме: от выбора проводов и кабелей до ввода в эксплуатацию
Очень часто изоляция имеет большое количество разных оттенков. И если заземление или нейтраль можно обнаружить на глаз, все равно стоит сделать проверку. Иногда при монтаже могут перепутать линии. По этой причине стоит тщательно протестировать все провода перед началом работ.
Как обнаружить фазу
Для того, чтобы выяснить, какого цвета фаза, необходимо применить индикаторную отвертку. Для определения линии нуля или земли используются мультиметры или тестеры.
Есть несколько разновидностей индикаторных отверток, но если в проводе есть напряжение, то возникает световой сигнал. Для обнаружения фазы требуется прикоснуться металлической частью инструмента к оголенному проводнику. Поскольку провода находятся под напряжением, то прикасаться голыми руками можно только к слою изоляции. Оголенные концы несут в себе большую опасность. Также во время проверки нельзя прикасаться второй рукой к предметам, которые проводят электричество, это опасно для здоровья.
Как правильно осуществляется проверка с помощью мультиметра или тестера
Для осуществления проверки на приборе выставляют шкалу, превышающую предполагаемое напряжение в сети. Для жилых зданий достаточно выставить переключатель в положение 250 В. После этого один щуп прикасается к оголённому проводу нейтрали (он должен иметь синий цвет изоляции), а второй к фазе. Если предположения оказались правильными, то индикатор показывает цифру, близкую к 220 В. Этим способом проверяется провод заземления, но прибор показывает меньшие цифры.
Расшифровка маркировки кабеля ввгнг. Варианты исполнения кабеля ВВГ
Сегодня в магазине вы найдете большой ассортимент проводов и кабелей. Покупатель имеет возможность приобрести кабельно-проводниковую продукцию, имеющую различное конструктивное исполнение жил и разное изоляционное покрытие.
Характеристики того или иного изделия можно определить по специальной маркировке, которую имеют, как правило, все кабели и проводники. Ниже мы приведем расшифровку самых распространенных марок кабельно-проводниковых изделий.
Рассмотрим, чем разновидности отличаются от базового варианта. Электрикам-новичкам очень часто непонятно, чем отличается кабель ВВГнг от традиционного варианта ВВГ, а также от ВВГнг-LS:
1) - ВВГ имеет обычную ПВХ изоляцию, не обладает никакими самозатухающими и огнезащитными свойствами;
2) - ВВГнг в изолирующем слое этого кабеля содержатся галогеновые химические элементы, которые препятствуют процессу горения;
3) - ВВГнг-ls при возгорании оболочки токоведущих жил этого кабеля практически не выделяется газ и дым благодаря тому, что при создании этой оболочки применяется безгалогеновый поливинилхлорид.
Этот подвид кабеля ВВГ предназначен для распределения и передачи электроэнергии, на такой же класс напряжения. Но есть некоторые отличия. Кабель ВВГнг-ls имеет технические характеристики позволяющие использовать его в тех местах, где особенно велика вероятность возгорания. Поэтому в маркировке мы видим соответствующие обозначения (Low Smoke).
4) - ВВГнг-frls аналогичная модель но в добавок к вышесказанному является еще и огнестойким (об этом говорят две буквы в маркировке - Fire Resistance Low Smoke ). При возгорании этого вида кабеля выделение дыма и газа пониженное. При групповой прокладке горение не распространяется.
При изготовлении огнестойкого кабеля ВВГнг-frls используются безгалогеновые материалы, что отличает это изделие от других марок. Безгалогеновая пластмасса обеспечивает высокий уровень изоляции и выделяет нормированное количество дыма. Пожаробезопасность – это основная особенность данного вида кабеля.
Маркировка кабелей и проводов расшифровка таблица. Расшифровка (маркировка) кабелей и проводов – подробная инструкция, таблица, примеры и рекомендации
С помощью специальных обозначений проводов и кабелей можно узнать их назначение, что важно для эффективности применения. В продаже появилось множество кабелей и проводов отличающихся конструкцией и функциональностью. Чтобы не запутаться в эксплуатационных характеристиках используется аббревиатура кабелей в буквенном и символьном выражении, а также различные цветовые маркировки.
Но даже опытные электрики не всегда понимают, что означают различные обозначения. Им приходится сверяться с различными списками либо таблицами. Далее в упрощенной форме постараемся объяснить смысл надписей на материалах для прохода тока.
Зачем нужны обозначения?
Маркировка кабелей содержит полезную информацию для качественного применения. Правильная расшифровка характеристик кабеля очень важна, поскольку она расскажет об эксплуатационных характеристиках проводника:
- Его общую толщину;
- На какое напряжение он рассчитан;
- Назначение эксплуатационных характеристик;
- Другие важные особенности.
Названия кабели и провода почти не имеют отличий, но применяются для разных целей. С помощью проводов создается разводка на основе незначительной нагрузки. А кабели необходимы для работы с увеличенными нагрузками из-за этого они выделяются большим весом, поскольку обладают улучшенной защитой.
Еще существуют шнуры в виде гибкой версии проводника со скрученными жилами – используется в конструкциях различных электроприборов для обеспечения питания от основной сети.

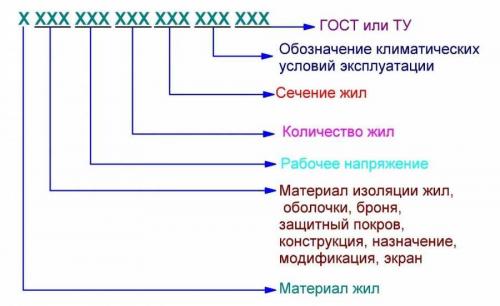

Современная маркировка кабелей и их расшифровка, может, запутать даже электриков со стажем. Но для лучшего понимания созданы правила нанесения различных обозначений. Они соблюдаются даже с учетом разных буквенных обозначений по алфавиту либо регистру.

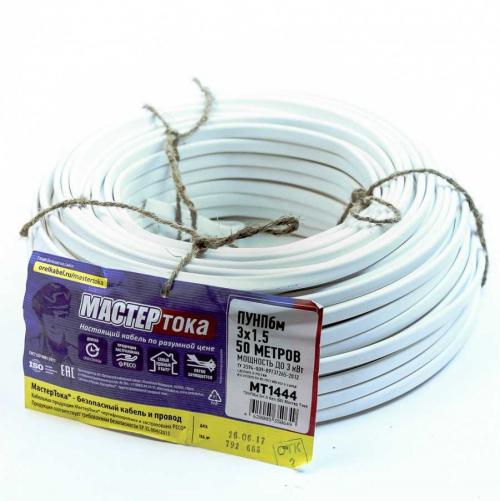

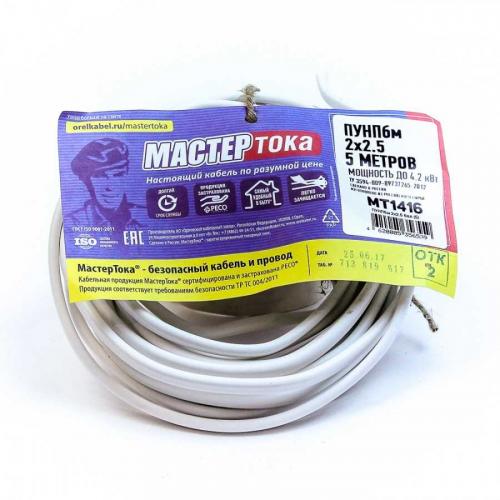

Сначала описываются функции и конструктивные особенности на основе букв. В качестве примера расшифруем аббревиатуру ПУНП
- “П” означает провод;
- “УН” значит, что он универсальный;
- “П” сообщает о его плоских характеристиках.
После этого указываются цифровые пометки, сообщающие о количестве жил и протяженности сечения проводника. Объясним надпись 3-х 1,5
- Обладает тремя токопередающими жилами;
- Сечение жил составляет 1,5 мм 2.
Чтобы не было путаницы были установлены стандарты на основе ГОСТа. Они регламентируют порядок использования различных обозначений. За счет этого расшифровка обозначений кабеля заметно упрощена, и доступна для неопытных пользователей.
Далее указывается допустимые климатические условия для эксплуатации. В завершении сообщается по каким нормам изготовлен проводник – ГОСТ либо ТУ.
Какие бывают проводники?
Их разделяют на различные группы с учетом их назначения. Рассмотрим различные группы:
- Силовые версии необходимы для прокладывания электропроводки;
- Контрольные необходимы для проводки обеспечивающей передачу сигналов;
- Кабели систем или схем, занимающихся контролем работоспособности автоматических устройств;
- Радиотехнические версии необходимы для монтажа различной радиотехники.

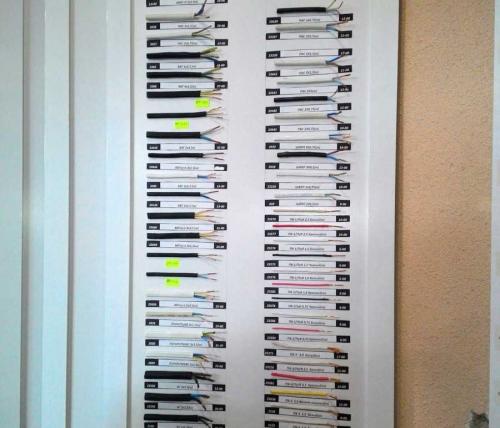

Чтобы ознакомиться с ними можете посмотреть на фото расшифровки кабеля различного назначения. Это поможет осознать, как они выглядят и для чего используются.
Как разобраться в маркировке?

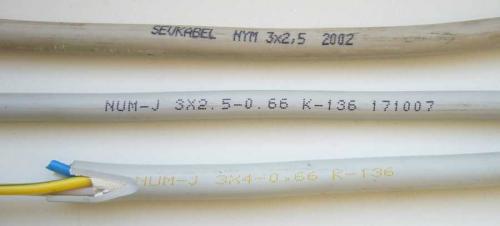

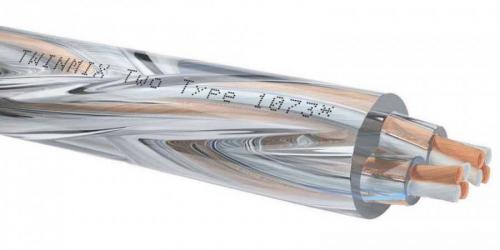

Необходимая информация находится на изоляции проводника. Первая буква сообщает о металле из которого изготовлены жилы, но иногда она не ставится.
Обычно обозначаются лишь алюминиевые провода с помощью заглавного написания буквы “А”. Если жилы медные, тогда обозначение не указывается.

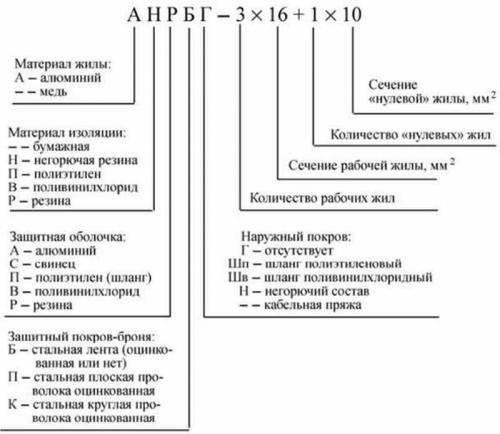

Чтобы легко разобраться создана таблица для расшифровки кабелей – представим ее в упрощенном виде. Второй буквой (для медных первой) идет описание назначения проводника:
- “П” значит, что он обладает плоской поверхностью;
- “М” значит, что используется для монтажных работ;
- “Ш” либо П (У) сообщает об установочном назначении;
- “МГ” обозначает кабель для монтажа с гибкими жилами;
- “К” сообщает о контрольной функциональности проводника.
Маркировка кабелей расшифровка. Маркировка проводов и кабелей

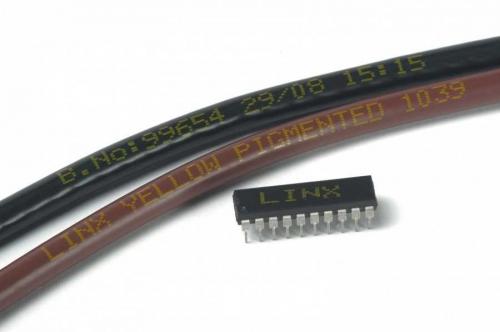

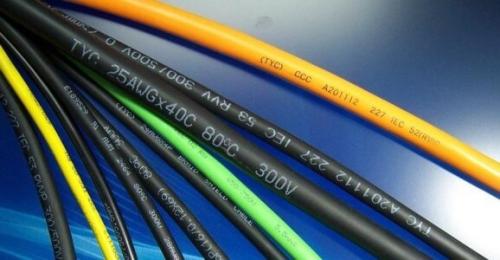

При производстве всех проводов и кабелей еще на заводе на них наносят специальную маркировку. Она помогает определить характеристики и назначение проводов. Стандарты маркировки различных проводов помогают безошибочно определить необходимые характеристики проводников.
Показатели, которые поможет определить заводская маркировка:
- Особенности конструкции;
- Материал жил;
- Номинальное напряжение;
- Поперечное сечение;
- Тип изоляции;
- Назначение.

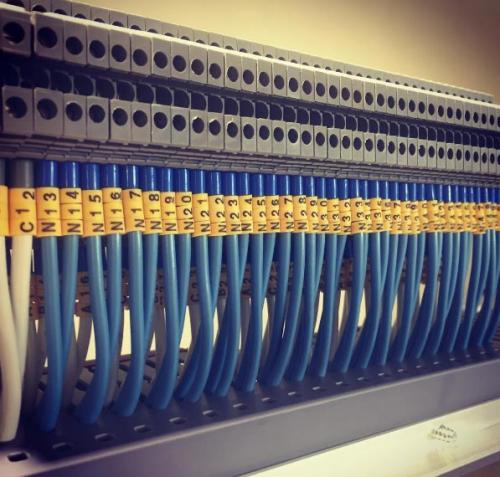

Помимо этого провода маркируются во время монтажа.
Виды проводников
Электромонтажные работы предполагают использование нескольких видов проводящих изделий.

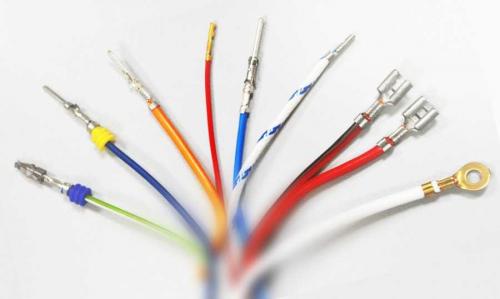

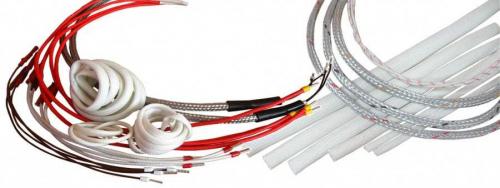

Провода
Их можно описать как несколько соединенных посредством скрутки проволок. Допускается как наличие, так и отсутствие изолирующего слоя. Проводам характерна легкая оболочка жилы, она редко бывает металлической, хоть иногда и встречаются обмотанные проволокой провода.
Они популярны при электромонтажных работах, например, при проведении проводки в домах из дерева. Из проводов изготавливают обмотку электродвигателя.
Материал жилы:
- Медные изделия способны выдерживать значительные нагрузки тока, эти изделия эластичны и благодаря этому гораздо меньше ломаются. Но медь быстро окисляется при использовании на открытом воздухе и дорого обходится заказчикам.
- Алюминий не так прочен, как медь, зато на порядок дешевле медного варианта.
При выборе материала стоит помнить, что провода с разным материалом жилы не могут быть соединены между собой скруткой, для этого придется использовать клеммы. Это связано со способностями меди к окислению. В результате такого неправильного монтажа провода начнут отходить друг от друга, вызывая все более частые перебои с подачей электроэнергии.
Контакты:
- Изолированные. Они могут быть с защитой или без нее. Последний вариант предполагает дополнительную изоляцию для жил. Выполняется защита из пластмассы или резины.
- Голые. Этот вариант примерим в монтаже электропередач.
Назначение:
- Для соединения частей электротехнических схем применяют монтажные провода. Они выполняются из меди.
- Силовые провода применяют внутри помещений для устройства электропроводки.
- Установочные.
Кабель

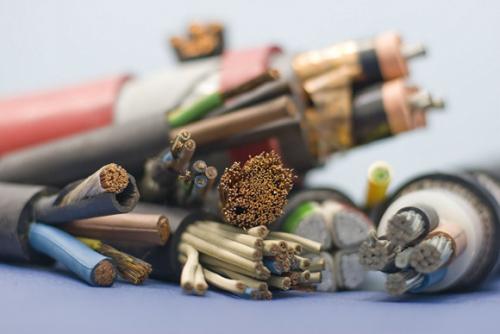

Грубо говоря, кабель представляет собой некоторое количество проводов, соединенных скруткой. Все они располагаются внутри общей изоляции. Ее выполняют из различных материалов, среди которых выделяется резина, ПВХ, пластмасса. Кроме нее часто присутствует еще один слой оболочки, для защиты. Он выполнен из металла в разных видах: лента или проволока.
Виды кабелей:
- . Благодаря токам, отличающимся друг от друга частотой, он передает зашифрованную информацию. На местных линиях связи выполняют передачу низкочастотными проводниками, а для дальних линий применяют высокочастотные проводники.
- . Они необходимы для функционирования электротехнических приборов. С помощью этого изделия сигнал управления передается от человека к механизму.
- . Незаменим для передачи радиосигналов и
- . Состоит из проводника, выполненного из меди и защитного экрана. Он необходим для защиты от повреждений механического характера или для отвода помех. Нашел применение в автоматических системах.
- выполняют передачу энергии в разнообразных приборах, требующих большого напряжения. Их используют для проведения электроэнергии воздушным или подземным способом (внешняя электропроводка). Так же выполняют внутреннюю проводку в помещениях. Внутри этого изделия располагаются медные или алюминиевые жилы. Предпочтение отдают первому варианту. В качестве изолирующего слоя выступает бумага, резина, ПВХ, полиэтилен и так далее.
