Стропильная система асимметричная двускатная крыша. Особенности асимметричной конструкции

Стропильная система асимметричная двускатная крыша. Особенности асимметричной конструкции

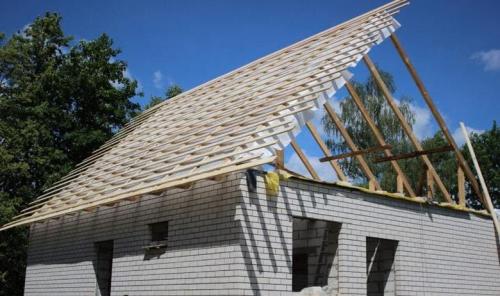

Несимметричная крыша в доме появилась не только вследствие погони за оригинальностью и отказа от традиционных решений. Как оказалось, в постройках с такими крышными конструкциями тепло распределяется иным образом. Так, если наиболее короткий скат разместить с южной стороны дома, то помещения под крышей будут лучше прогреваться, а более длинный скат, повернутый в северную сторону, будет лучше защищать постройку от холода. Более того, под удлиненным скатом может находиться часть пространства, которое не используется вообще по причине небольшой высоты. Это будет способствовать дополнительному сохранению тепла в домах, расположенных в северных широтах.

Если же сооружение возводится в регионах с жарким климатом, то скаты можно развернуть наоборот, и тогда асимметричная двускатная крыша будет надежно защищать помещения от жары и палящих лучей солнца. Кроме того, если хотя бы один скат будет установлен под углом более 45°, это способствует существенному уменьшению неиспользуемой площади под крышей.

Важно: на сегодняшний день разноскатные крыши – это вопрос не только красоты, но и энергосбережения и компактности постройки, поэтому все чаще можно встретить проекты с такими крышными системами.

Стоит добавить, что постройки с асимметричной крышей возводятся в том случае, если второй этаж запланирован неполным, например, площадь первого уровня составляет 150 квадратов, а второго только 80. Именно асимметричная крышная система может перекрыть только 2/3 верхнего этажа. При этом под удлиненным скатом на нижнем ярусе можно организовать двухсветную гостиную или холл, когда высота помещения будет выше, чем в другой части дома.

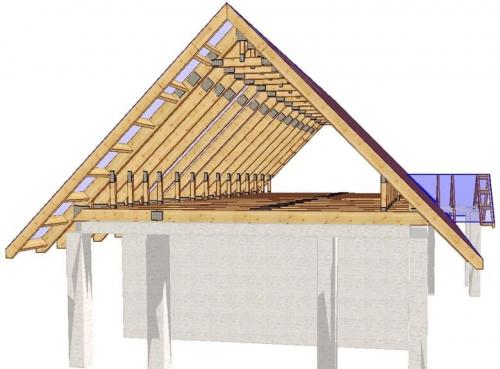

Двускатная крыша в двух уровнях. Основные понятия и термины

Планируя монтаж двускатной крыши, не стоит торопиться с закупкой материалов и засучив рукава погружаться в работу. Прежде всего нужно разобраться в проектной терминологии и определить, какой именно вариант двускатной крыши подойдет в данном случае.

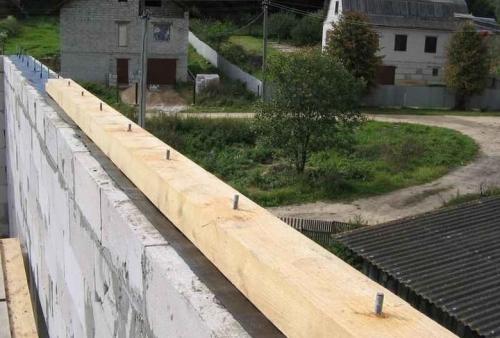

• Мауэрлат – монтируемый по периметру наружной несущей стены брус, который играет роль опоры для стропильных ног. При минимальном сечении 100 * 100 мм такой брус может быть цельным или наборным из двух элементов с меньшим сечением.

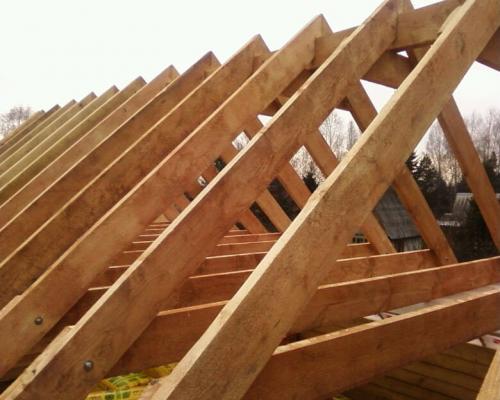

• Стропильная нога – балка, которая снизу опирается на мауэрлат и, наклоняясь, вверху соединяется с еще одной, образуя конек. Наличие двух соединенных между собой балок и характеризует двускатную систему крыши. Толщина стропильной ноги должна составлять минимально 50 мм, а ширина – не меньше 150 мм.

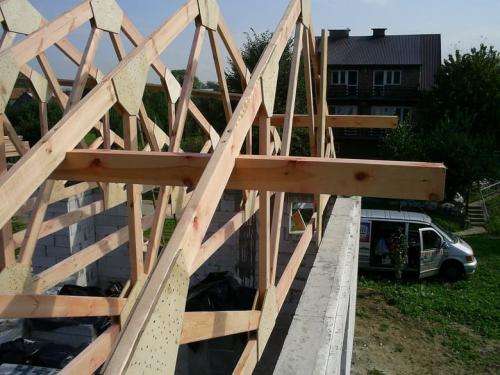

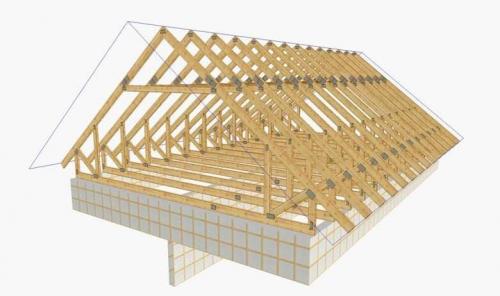

• Ферма – треугольник, установленный в месте соединения двух стропильных ног. Размер шага при монтаже двускатной крыши будет зависеть от массы кровельного пирога и рассчитывается с учетом снеговой и ветровой нагрузки на конкретной территории.

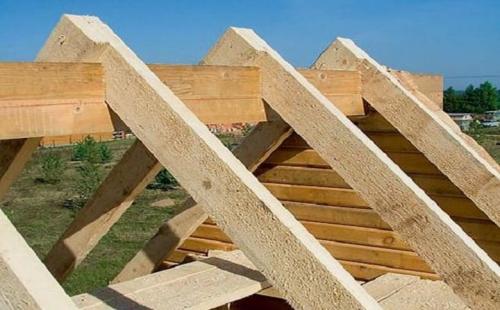

• Конек (или коньковый прогон) представляет собой верхнюю линию, соединяющую стропильные ноги и две плоскости кровли.

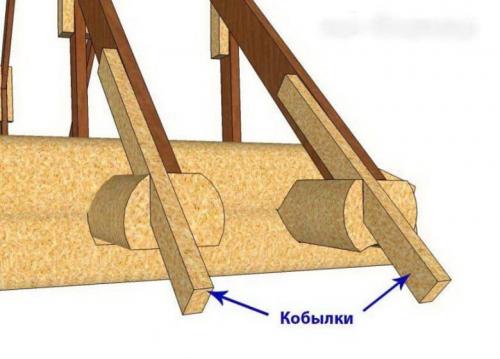

• Кобылки – свисающие над наружной несущей стеной края стропильных ног. На наружную сторону свесов прибиваются лобовые доски, которые впоследствии станут опорой при монтаже сливных кровельных желобов.

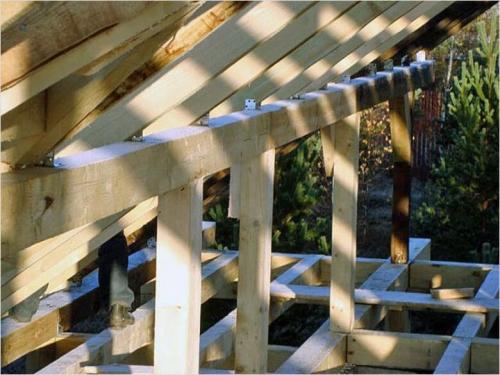

• Стойки – вертикальные брусья, подпирающие стропильную конструкцию. Если дом небольшой, достаточно установить стойку только по центру, где она будет подпирать конек. Если же постройка имеет значительную площадь или жилой чердак, понадобятся также и промежуточные стойки.

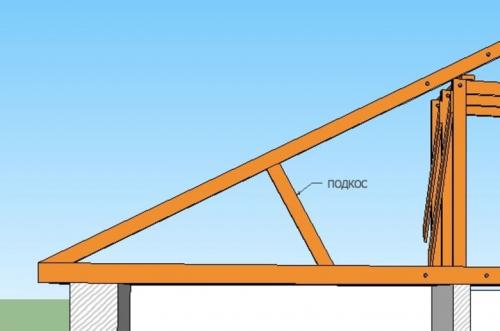

• Подкосы необходимы для придания дополнительной устойчивости стропильным фермам. Это маленькие балки, которые устанавливаются под небольшим скосом.

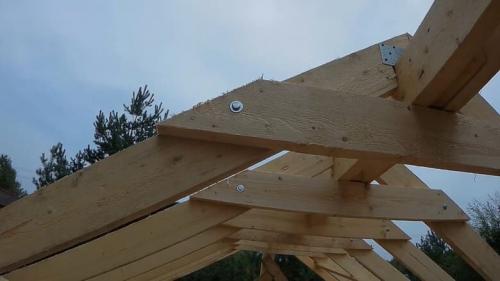

• Затяжка – также называется «схватка» или «ригель» и нужна для стягивания двух смежных стропильных ног.

• Лежень чем-то напоминает мауэрлат, с тем лишь отличием, что его монтаж осуществляется над внутренней несущей стеной или несколькими внутренними стенами.

• Обрешетка – бывает сплошная или с зазорами (зависимо от массы и конструкции кровельного пирога) и представляет собой перпендикулярно набитые доски над стропилами.

• Прогон – практически то же, что и коньковой брус, но монтируется по всей плоскости кровли, укрепляя фермы и дополнительно подпирая стропила.

Источник: https://dekor-i-interer.ru-land.com/novosti/dvuskatnaya-krysha-s-raznoy-dlinoy-skatov-osnovy-geometrii

Двускатная крыша одноэтажного дома. Двускатные крыши одноэтажных домов + фото

Довольно частой проблемой при возведении одноэтажного дома является выбор подходящей формы крыши. Действительно, выбор достаточно сложный, поскольку современные строительные фирмы предлагают довольно большой выбор самых разных вариантов кровли. При выборе типа конструкции двускатной крыши следует отталкиваться от нескольких факторов, например, надежность, долговечность, внешний вид и время его сооружения.

Не стоит думать, что сложная конструкция одноэтажного дома с двускатной крыши обязательно будет гарантией прочности и долговечности. Ведь даже применяя дорогие высококачественные материалы, в некоторых местах стыков кровли могут образоваться дефекты, из-за которых в помещение постепенно начнет попадать вода. А что еще важнее так это то, что одноэтажный дом с двускатной крышей сложной формы обойдется вам намного дороже, чем обычная плоская крыша.

Именно поэтому оптимальным вариантом является возведение двускатной крыши, которая достаточно легко монтируется, а цена, на которую не является завышенной.

Устройство двускатной крыши

Одноэтажный дом с двускатной крышей – это один из лучших вариантов постройки, который подойдет как для большой, так и для маленькой семьи. Главным преимуществом двускатной крыши является то, что со временем на чердаке возможна постройка мансардного помещения. Двускатная крыша представляет собой две наклонные плоскости, которые называются скатами, они соединяются в верхней части крыши в районе конька и расположены по обе стороны. С торцевых сторон дома скаты образуют фронтоны, которые имеют треугольную форму. Вы можете увидеть это на фото:

Двухскатная крыша частных домов состоит из следующих элементов:

1. – это опорный брус, который устанавливается на противоположную стену, тем самым передавая нагрузку от кровли на стены здания. В каменных домах мауэрлат, крепится к последнему ряду кладки с помощью анкерных болтов, в деревянных домах служит верхним венцом сруба.
2. Для создания крыше треугольной формы изготовляют стропильные ноги, которые крепятся с обеих сторон попарно и соединяются возле конька, тем самым образуя стропильную систему. На расстояние между стропилами влияют размеры двускатной крыши, виды кровельного покрытия, а также погодные условия.
3. – это вертикальные опоры, которые поддерживают стропильные системы. Если длина крыши больше 8 м, то устанавливаются дополнительные промежуточные стойки между карнизом и коньком. Для их изготовления применяют брусы 100 на 100 мм.
4. – брусы уложенные в вертикальном положении, которые служат поддержкой для стропильной системы. Прогоны должны устанавливаться параллельно мауэрлату и опираться на стойки.
5. Задача этих деталей скрепить стропильные ноги, что в свою очередь не позволит кровли расходиться в разные стороны. Материал для затяжек должен быть таким как материал для изготовления мауэрлата.
6. – деталь расположенная на несущей внутренней стене. На этот брус устанавливают специальные стойки для поддержания двускатной крыши. В качестве материала используют брус 100 на 100 мм.
7. – это опоры, которые крепятся к стропилам и образуют с ней жесткую конструкцию.
8. – специальная технология, изготовленная из досок, которые служат основой для покрытия кровли. Расстояние между досками зависит от жесткости покрытия и его размера. К примеру, обрешетка для профнастила не будет такой же, как обрешетка для металлочерепицы, поскольку размеры и жесткость у этих двух материалов разные.

Источник: https://dekor-i-interer.ru-land.com/stati/dvuskatnaya-krysha-s-raznymi-skatami-osobennosti-dvuhskatnyh-krysh

Двускатная крыша с разными уровнями. Плюсы и минусы ассиметричных кровель

Двускатная крыша с разными скатами имеет массу характерных особенностей. Прежде всего, такая необычная конструкция верхней части здания должна нравиться самим хозяевам дома. Надо понимать, что необычный вид строения будет выделять его ярким архитектурным пятном на фоне посёлка из домов с симметричными кровлями.

Скаты могут быть разной длины с разными углами наклона или равной длины, а также разной формы и длины. Вариантов много, но признак остаётся один – это асимметрия поперечного сечения кровли. Прежде чем выбирать проект будущего домостроения с ассиметричной крышей, нужно взвесить все аргументы за и против.

Нестандартное решение асимметричной кровли привлекает преимуществами устройства помещений невозможных под обычной двускатной крышей. Плюсы состоят в следующем :

• разделение мансарды на несколько комнат разной площади;
• совмещение жилого сектора с гаражным боксом, эллингом, мастерской или другим техническим помещением под одной крышей;
• под удлинённым скатом удобно устроить террасу или лоджию;
• использование большего из двух скатов для установки солнечных батареи.

Все нестандартные решения строительных конструкций, в том числе крыш, несут в себе основной недостаток – это удорожание строительства.

Если в обычном случае застройщик может выбрать один из типовых проектов с привязкой к местным условиям строительства, то разработка индивидуальной проектной документации для дома с асимметричной крышей обойдётся значительно дороже. Изменение размеров кровельных конструктивов в домах с асимметричными крышами влечёт за собой увеличение расходов на приобретение дополнительных строительных материалов.

Дизайн и выгодная архитектура

Возведение разных скатов двускатной крыши востребовано чаще всего в тех случаях, когда застройщик хочет объединить в единый комплекс жилой дом с пристройками различного назначения. Архитекторы стремятся к тому, чтобы кровля необычной формы удивляла своей оригинальностью и радовала глаз совершенством геометрии верхней части здания. Фантазиям дизайнеров в этом отношении нет предела.

Появилось огромное количество домов необычного вида из-за асимметрии двускатных крыш. На рубеже столетий пик спроса на такие революционные решения прошел, и мода на них резко пошла на убыль.

Впоследствии нерациональные проекты были забыты. Остались популярными лишь те конструктивные новшества, где асимметричные кровли доказали свою практичность и красоту. Удачные проекты создают наилучшие мансардные помещения , когда разный угол наклона при равной длине скатов или разная длина скатов при одинаковом угле наклона.

Устойчивость к атмосферным явлениям

К атмосферным явлениям, влияющим на несущую способность крыши, относят снеговую и ветровую нагрузку. Их величину определяют справочным путём по таблицам СНиП 2.01.07-85 с привязкой по карте к месту строительства.

Районирование территории РФ по весу снегового покрова :

Нормативная снеговая нагрузка есть результат многолетних наблюдений местных синоптиков . В зависимости от снегового района (I — VIII) расчётная нагрузка от выпавшего снега может достигать от 70 до 560 кг на 1 м²ската кровли. Устойчивость к этому явлению достигается установкой дополнительных опорных элементов и увеличением поперечного сечения стропил и балок опорного каркаса кровли.

В асимметричной крыше угол наклона одного ската намного больше угла наклона второй части кровли. Естественно, что пологий скат будет более «страдать» от снежных накоплений. Поэтому проектировщики уделяют большее внимание несущей способности этой части крыши. В то же время ориентацию дома планируют так, чтобы пологий скат был максимально развёрнут на солнечную сторону.

В особых ветровых районах воздушные потоки могут обладать разрушительной мощью. В таких местах дом строят таким образом, чтобы асимметричная крыша была обращена к сильным ветрам площадью наименьшей парусности.

Удобство мансарды

Оригинальное строение асимметричной крыши позволяет наиболее комфортно распорядиться пространством мансарды. В асимметричной конструкции ось конькового прогона может быть сильно смещена в сторон у одного из скатов кровли. В ином случае увеличивают площадь мансарды за счёт удлинения одного из скатов или изменения угла наклона.

Кроме двух разных скатов, кровля с торцов закрыта фронтонами. В них удобно устраивать окна. При большой площади оконных проёмов отпадает необходимость устройства мансардных окон, непосредственно встроенных в кровельное покрытие.

Двускатная крыша со смещенным коньком. Особенности двухскатных крыш

Конструктивная основа двухскатной крыши — наиболее упрощенный из всех возможных вариантов конструкций с множеством скатов. Концепцией двухскатной крыши является формирование, посредством скатов, двух наклонных плоскостей и фронтонов с противоположной стороны.

Причем, равнозначность уклонов вовсе не обязательна. Это позволяет не слишком строго привязываться к равнозначности длин этих скатов, поэтому показатели длины могут быть также совершено различными. К слову, именно эта особенность позволила возводить крыши с неидентичными скатами по параметрам и открыла больше возможностей в оформлении конструкций домов, что и привело к такой популярности этих крыш.

Как правило, пересечение скатов находится в месте расположения конька, он образует параллель с длинной стороной постройки. Простота этой конструкции обуславливает традиционную форму здания.

Преимущественный аспект двухскатных крыш заключается в превосходных защитных функциях. Зданию не будет грозить возникновение повреждений, вызванных плохими погодными условиями, поскольку отсутствие заломов скатов позволяет дождевым осадкам беспрепятственно стекать с поверхности крыши, а отсутствие углов, вогнутой формы, (их еще называют эндами), которые получаются в месте, где пересекаются скаты, решает проблему накопления снега на этих участках.

Симметричные параметры двухскатной крыши образовывают треугольник с равными бедрами в верхней части. Однако, тем, кто не желает проявлять стандартный и распространенный подход к покрытию крышей своего жилища, следует рассмотреть более интересные и усложненные варианты двухскатных крыш.

Ломаная конструкция, которой обладает двускатная крыша с разными скатами дает жильцам будущей постройки преимущества в увеличении жилого пространства внутри дома. Это может быть как обустройство дополнительной площади под большой чердак или сооружение мансарды.

Другой подход – отсутствие симметрии в проектировании двухскатной крыши. Со стороны такое решение имеет довольно необычный и оригинальный вид, однако пространство, образуемое на чердаке, гораздо меньше.

Более того, существуют еще и другие виды крыш с двумя скатами. Разноуровневое расположение скатов, заканчивающихся на разных высотах, не сходится в месте расположения конька. Этим обуславливается ломаная конструкция крыши. Безусловно, такой вариант по силам только специалисту в этом деле, однако, средства, вложенные в постройку такого плана, полностью оправдываются прекрасным результатом.

Источник: https://dekor-i-interer.ru-land.com/novosti/dvuskatnaya-krysha-s-raznoy-dlinoy-skatov-osnovy-geometrii

Двускатная крыша с выносом. Виды свесов двухскатной крыши и их обустройство

В строительной терминологииназывают выступающий за пределы периметра дома элемент, защищающий здание от негативного влияния атмосферных осадков, ветра, УФ- лучей.

Конструкция свесов дляимеет свои особенности, которые учитываются при ее обустройстве и отражаются на выборе подшивочного стройматериала.

Разновидности краёв двускатной кровли

На конструкцию свесов влияет обустройство вентиляции, водосточной системы и общий стиль здания. Свес можно заложить на этапе проектирования крыши, когда за линию периметра дома выводятся горизонтальные перекладины и конек. Получается устойчивая и прочная конструкция. Облегченный вариант тоже возможен при выносе обрешетки.

В домах с мансардной пристройкой рекомендуется делать увеличенную ширину свесов, что станет существенной защитой фасада.

В идеале свесы должны гармонично продолжать крышу. Конструкция зависит от использованного типа кровельного материала, погоды в регионе, выделенного бюджета. Различают следующие виды свесов двускатной кровли:

• Карнизный заподлицо . Стропильные ноги не выступают за фронтальную границу стен. По краю стропил располагают горизонтально сливную доску. Она защищает от осадков и одновременно является конструктивной частью крепежной системы водостока. Недочетом этого вида свеса является ничтожно малая защита верхних частей стен. Если за пределами нет изначальных выступов стропил, их дотачивают «кобылками».
• Карнизный закрытого типа . Перекрывает выглядывающие за фронтон концы стропил. Изнутри обычно предусмотрен паз, куда цепляются элементы обшивочного материала. Когда чердак является отдельным помещением, свес оборудуют вентиляционными решетками.
• Карнизный открытого типа . Наиболее распространен при возведении загородных коттеджей. Представляет собой вынос стропил каркаса кровли за линию стены. Водосточные элементы закрепляют на боковины стропил либо к концевым кромкам.
• Фронтонный (заподлицо/с выступом стропил). Оба варианта подходят для стандартной двускатной крыши. При выступе свеса за периметр дома потребуется обшить незащищенную часть кровли.

Источник: https://dekor-i-interer.ru-land.com/novosti/dvuskatnaya-krysha-s-raznoy-dlinoy-skatov-osnovy-geometrii

Двускатная крыша с навесом. Что потребуется?

Описать процесс изготовления навеса с двухскатной крышей можно только на конкретном примере, а хочется все-таки обобщить, чтобы рассмотреть побольше различных вариантов. Но как показывает практика в ряде случаев обобщать вредно, поэтому мы посмотрим, как сделать своими руками навес с двухскатной кровлей на примере деревянного автомобильного навеса 3х6 метров.

Прежде чем приступить к поиску и приобретению материала для навеса с двухскатной крышей, необходимо сделать чертеж сооружения , ну или на худой конец эскиз. На него мы будем ориентироваться, создавая наш строительный «шедевр». К нему нужно приложить описание строительных материалов и крепежа с указанием размера каждого элемента конструкции, после этого уже можно приступать к покупке всего необходимого. Какие материалы нам потребуются?

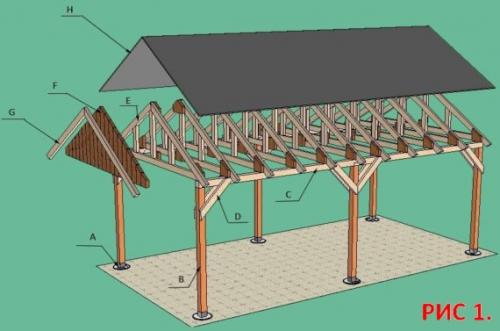

• На фундамент («А» на рисунке 1) потребуется смесь цемента и песка, шесть подпятников для опор и шесть якорей.
• На опоры («В» на рисунке 1) понадобятся бруски 100х100 мм, которые нужно распилить своими руками на шесть частей по 2,5 м каждая.
• На продольные балки («С» на рисунке 1) также возьмем брус 100х100 мм и распилим его своими руками на 4 элемента по 3 метра каждый.

Обратите внимание! Приобретая брус и доску, будьте внимательны. Рассохшийся, растрескавшийся и выгнутый винтом пиломатериал оставляйте на складе.

• На подкосы («D» на рисунке 1) возьмем сороковую доску, разрежем ее своими руками на 16 частей длиной 100 см, а затем по краям сделаем срезы (угол 45⁰).
• На стропила и обрешетку («Е» на рисунке 1) возьмем пятидесятую доску: 22 шт. – 2 метра концы обрежем (угол 60⁰), 11 шт. – 3 метра концы срезаем своими руками (угол 30⁰), 11 шт. – 800 мм один край режем (угол 120⁰), 22 шт. – 440 мм один край режем (угол 60⁰).
• Для торцевой части каркаса крыши («F» на рисунке 1) берем лист влагостойкой фанеры и вырезаем из него своими руками равнобедренный треугольник, у которого боковые стороны будут 2 м, а основание 3 м. Нам понадобится два таких треугольника.
• Для фиксации торцевого листа («G» на рисунке 1) возьмем тридцатую доску и разрежем ее своими руками на 4 части длиной 2 метра, концы обрежем (угол 60⁰).
• Для кровли («Н» на рисунке 1) возьмем два листа сотового поликарбоната. Размер стандартного листа сотового поликарбоната – длина 6000 мм, ширина 2100 мм, а нам нужно 2х6 м на оба ската . Поэтому листы поликарбоната придется разрезать своими руками вдоль, убрав лишние 10 см ширины, хотя мы за то, чтобы стелить кровельный материал не ровно по каркасу, а с припуском, но это дело вкуса.
