Что значит в маркировке кабеля ls. Расшифровка всех маркировок ВВГнг кабелей

29.12.2019 в 12:54

Что значит в маркировке кабеля ls. Расшифровка всех маркировок ВВГнг кабелей

В дословном переводе, аббревиатура ВВГнг, расшифровывается следующим образом:

  • “В” – использование поливинилхлорида при выпуске кабеля с внешней стороны.
  • “В”- использование того же ПВХ для внутренней оболочки медных жил.
  • “Г”- кабель не имеет в составе средств для бронирования. Это является одной из причин, почему его не стоит использовать в земле.
  • “НГ” – обозначает не горючий и указывает на пониженный класс пожарной опасности.

Тут стоит оговориться, что данная характеристика не говорит о том, что данный тип провода не горит. Этот показатель указывает на тот факт, что при горении, кабель будет выделять значительно меньше вредных веществ, чем его предшественник

В качестве дополнительных параметров, в маркировке ВВГнг, могут также присутствовать:

  • Индекс пожарной опасности по ГОСТ 31565-2012, отвечающий за кабельную маркировку. Согласно стандарту имеется 5 степеней, характеризующих кабель по степени устойчивости при воздействии огня:
    • А F/R. Группа 1а. Для проводов, использующихся при специальных условиях и нагрузки. Не применяются для общего пользования.
    • А. Группа 1б. Наиболее распространена. Является наивысшей степенью, характеризующей устойчивость кабеля к воздействию огнем.
    • B. Группа 2.
    • C.Группа 3.
    • D.Группа 4.
  • “П” – характер внешнего исполнения кабеля. В данном случае говорит о том, что он плоский. Также редко могут
  • “LS” – означает пониженные характеристики дымовыделения при горении. В конструктивном плане, после внешней оболочки, на кабель добавляется еще один слой пластиката.
  • “О”- жилы кабеля монолитные и сделаны из одного провода. “М” – многопроволочные.
  • “К” – кругложильное исполнение.
  • “С” – жилы выполнены секторно.
  • “ХЛ” – устойчивые к холоду.
  • “Т” – устойчивые к тропическим условиям эксплуатации.
  • Редко в наименовании также встречается характеристика напряжение. Например можно встретить: “0.55”, обозначает, что кабель может работать под напряжением 550 Вольт.

ВВГнг-ls гост. Новый стандарт на силовые кабели

ГОСТ 31996-2012 разработан в связи с необходимостью систематизации и упорядочения требований, предъявляемых к группам силовых кабелей для стационарной прокладки с учетом многообразия областей их применения, и повышения их технического уровня, безопасности и качества на основе обобщения отечественного опыта производства и эксплуатации силовых кабелей, современных норм пожарной безопасности, а также международных требований, установленных в стандарте МЭК 60502-1 и гармонизированных документах CENELEC — HD 603 и НD 604. Стандарт учитывает нормы, действующие в РФ, условия прокладки и режимы эксплуатации электрических сетей в климатических условиях РФ.

  1. Уточнено нормирование через среднее значение толщины изоляции (в полном соответствии с требованиями стандарта МЭК 60502-1).
  2. Расширен диапазон сечений токопроводящих жил:
  • одножильные кабели до 1000 мм² ;
  • многожильные кабели с жилами равного сечения до 400 мм² , в том числе пятижильных кабелей до 240 мм² .
  • Четырехжильные кабели с жилами номинальным сечением 25 мм² и более могут иметь одну жилу меньшего сечения (нулевую или заземления). Номинальные сечения нулевых жил и жил заземления должны соответствовать указанным в таблице 1.
  • Таблица 1

  • Введена система обязательной единообразной цветовой маркировки жил с целью их идентификации. Цвет изоляции жил многожильных кабелей должен соответствовать указанному в таблице 2. Допускается по согласованию с заказчиком маркировка основных изолированных жил цифрами, начиная с единицы. При этом изоляция жилы заземления ( PE ) должна быть зелено-желтой, изоляция нулевой жилы ( N ) — синей, и они не должны иметь маркировку цифрами.
  • Таблица 2

    Число жил в кабеле, шт.

    Ввгнг(а)-ls 3х1 5 расшифровка. Расшифровка других типов кабеля ВВГнг

    Ввгнг(а)-ls 3х1 5 расшифровка. Расшифровка других типов кабеля ВВГнг

    • ввг – расшифровка: стандартный медный провод, при одиночной прокладке не распространяет пламя, имеет поливинилхлоридную изоляцию внутреннего и наружного слоя;
    • ввгнг hf – отсутствуют галогены, провод применяют в групповых прокладках, учитывая объем горючей загрузки для помещений, заполненных работающей компьютерной и микропроцессорной техникой, а также в помещениях посещаемых большим количеством людей;
    • ввг пнг – расшифровка: изоляция жил выполнена термопластичным полиэтиленом, плоское исполнение, применяют для изготовления проводки в промышленных зданиях, негорючий;
    • ввгнг п – жилы укладываются в одной плоскости, применяется для прокладки на воздухе на кабельных эстакадах или блоках, без механических растяжений;
    • кввгнг ls -контрольный кабель, присоединяется неподвижно к электроприборам, аппаратам и сборкам зажимов, может прокладываться наружно, в кабельных каналах и внутри помещений, работает в агрессивных условиях, обеспечивает пожарную безопасность кабельных коммуникаций в групповых прокладках;
    • ввгнг-frls – кабель ввгнг frls аналог образца ввгнг-LS, с повышенной огнестойкостью, это подтверждает расшифровка букв frls (Fire Resistance Low Smoke), характеризуется пониженным образованием дыма и газа, препятствует горению в групповых прокладках;
    • кабель nym – силовой провод, применение: стационарная прокладка внутри промышленных и бытовых зданий силовых и осветительных линий. Провода nym расшифровывают как “стандартный кабель в немецкой классификации с поливинилхлоридной изоляцией с наружной оболочкой”.

    Источник: https://360doma.ru/novosti/chto-znachit-v-kabele-ls-spisok-tehnicheskih-harakteristik-kabelya-vvgng-ls

    Огнестойкость кабеля ВВГнг-ls. Кабели ВВГнг LS: технические характеристики, расшифровка маркировки

    Желание сэкономить при подключении различных бытовых приборов или прокладке электропроводки нередко приводит к весьма печальным последствиям. Возникает вопрос: как обеспечить нормальное и безопасное функционирование системы, но при этом избежать ненужных трат? Кабель ВВГнг LS является одним из лучших вариантов для использования в домашних условиях и пользуется большой популярностью у электриков. Почему?

    Огнестойкость кабеля ВВГнг-ls. Кабели ВВГнг LS: технические характеристики, расшифровка маркировки

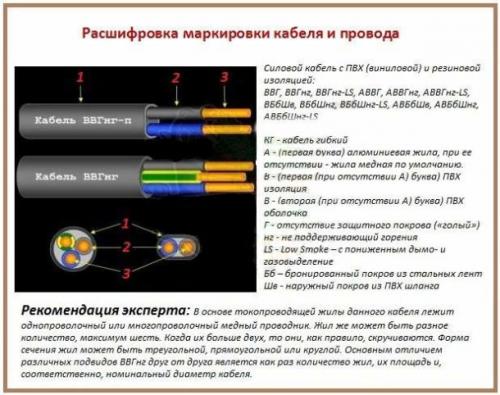

    Расшифровка маркировки

    Прежде чем приводить описание свойств этого проводника или его технические характеристики, следует разобраться: что собственно обозначает эта аббревиатура и цифры, которые следуют за ней. Иначе непонятно, какими качествами обладает, например, кабель типа ВВГнг LS 5х16, и чем он отличается от кабеля ВВГнг LS 5х2,5?

    С буквенными обозначениями все довольно просто:

    • Отсутствие буквы «А» в начале показывает, что кабель медный.
    • Две буквы «В» обозначают, что обе оболочки, внешняя и внутренняя, изготовлены из поливинилхлорида.
    • Символ «Г» обозначает голый провод. Его нельзя применять при прокладке под землей или в случае, если есть вероятность физического повреждения без дополнительной защиты.
    • «Нг» – свойство не поддерживать горение, дополнение «LS» указывает на то, что при возгорании выделение дыма будет минимальным. Сокращение «LS» («ЛС») означает «low smoke», то есть «мало дыма».

    Огнестойкость кабеля ВВГнг-ls. Кабели ВВГнг LS: технические характеристики, расшифровка маркировки

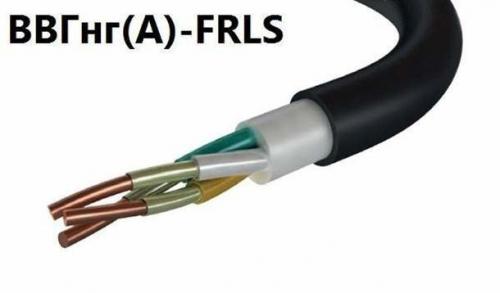

    Символов может быть и больше, например, кабель ВВГнг а frLS 3х1,5. Расшифровка в этом случае будет следующей:

    • Символ «а» показывает, что провод можно использовать при групповой укладке.
    • Аббревиатура «fr» – наличие дополнительной защиты от возгорания за счет материалов из слюды.

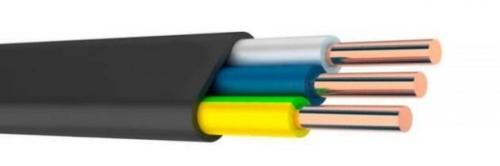

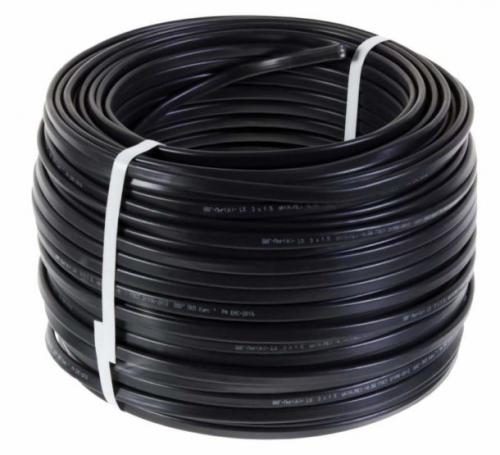

    • Может встречаться еще дополнительная буква «п». Особенность такого провода – плоское расположение жил в проводе.

    Цифры после буквенного кода обозначают количество токопроводящих жил и их сечение.

    Например, у кабеля ввгнг LS 4х25 имеется 4 жилы, каждая сечением 25 мм2, а у кабеля ВВГ пнг а LS 3х1,5 – 3 по 1,5 мм2, у кабеля ВВГнг LS 5х16 – 5 жил сечением 16 мм2.

    Огнестойкость кабеля ВВГнг-ls. Кабели ВВГнг LS: технические характеристики, расшифровка маркировки

    Конструкция провода

    Провод ВВГ нг может содержать до 5 токопроводящих жил. В зависимости от характеристик им может быть присвоен первый или второй класс в соответствии с ГОСТ 22483.

    • По своей форме жилы бывают секторными или круглыми.
    • Каждая жила имеет индивидуальную изоляцию из поливинилхлорида. Ее толщина должна составлять не менее 0,3 мм. Изоляция должна заполнять все промежутки между жилами, не оставляя никаких пустот.
    • Жилы могут быть выполнены в виде единого провода или скручиваться из нескольких. В последнем случае (это более характерно для секторальных проводов) производители могут отказаться от индивидуальной поливинилхлоридной изоляции, покрыв скрутку внахлест слоем термоскрепленного полотна или полиэтилентерефталатной пленки.
    • Как правило, токопроводящие жилы маркируются разными цветами для удобства при проведении монтажных работ.
    • Кабель может иметь жилы заземления и нулевые. Они могут отличаться не только расцветкой (заземление – желто-зеленые, нулевые – голубые), но и площадью сечения. В таком случае это также отображается в маркировке провода, например, ВВГнг LS 5х10 + 1х5(N).

    Огнестойкость кабеля ВВГнг-ls. Кабели ВВГнг LS: технические характеристики, расшифровка маркировки

    Величина сечения жил напрямую зависит от предполагаемой нагрузки: чем толще жила, тем большей мощности ток можно передать по ней. Соответственно, возрастает и вес провода. Так, километр кабеля (а именно в таких единицах рассчитывается вес для данной продукции) ВВГнг LS 5х10 потянет на 756 кг, а такой же участок кабеля ВВГнг LS 5х16 уже будет весить 1103 кг. Более точные данные приводятся в специальных таблицах.

    Продукция данного типа выпускается под напряжение 660 В и 1000 В при стандартной частоте переменного тока 50 Гц. Провода в этом случае будут отличаться толщиной изоляционных слоев, а следовательно, и диаметром. Так, кабель ВВГнг LS 3х2,5 на 660 В имеет номинальный наружный диаметр 9,3 мм, а такой же кабель, но рассчитанный на 1000 В – 10,2 мм.

    Применение

    Силовой кабель, например, ВВГнг а LS 3х1,5, предназначен для прокладки внутри помещений, где подразумевается присутствие людей. Этому способствует его способность не поддерживать горение и выделять минимальное количество ядовитых веществ при нагревании. Это могут быть жилые дома, офисы, магазины и так далее.

    Прокладку проводов этого типа производят при температуре не ниже -15˚С, в противном случае потребуется дополнительный подогрев.

    Огнестойкость кабеля ВВГнг-ls. Кабели ВВГнг LS: технические характеристики, расшифровка маркировки

    Диапазон рабочих температур кабеля ВВГнг LS составляет от -30˚С до +50˚С. Провод длительное время не теряет своих свойств даже, если нагреется при эксплуатации до +70˚С, а гореть начинает только при +400˚С.

    При монтаже минимальный радиус изгиба проводника не должен составлять меньше 7–10 его наружных диаметров.

    Ведущими производителями кабелей ВВГнг LS в России являются отечественные фирмы:

    • Московское ЗАО «Москабельмет»;
    • Санкт-Петербургское ЗАО «Севкабель»;
    • Подольское ЗАО «НП «Подольсккабель»;
    • Смоленское ООО «Конкорд».

    При соблюдении условий эксплуатации и периодическом осмотре изоляции производители обещают 30-летний срок нормального использования кабеля и дают пятилетнюю гарантию с момента монтажа проводки.

    ВВГнг-ls характеристики. Особенности

    ВВГнг – это наружный силовой кабель, который применяется для обеспечения электропитания:

    • мобильных приборов;
    • стационарных электроприборов.

    ВВГнг LS (кабель) является универсальным и может работать в различных условиях.

    Основные особенности:

    • Возможно прокладывание шнура в местах, имеющих повышенную влажность, например в ванной.
    • ВВГнг LS - кабель, который можно прокладывать на высоте, также он успешно применяется при укладке электросетей под землей или в шахте.
    • Обладает огнестойкостью, не распространяет горение и не дымит под действием открытого огня.
    • Технические характеристики провода позволяют его эксплуатировать на предприятиях нефтяной и химической промышленности.

    Каждый тип кабеля данной серии обладает разными техническими параметрами. К примеру, допустимое рабочее напряжение должно быть максимум 0,6 кВ, но в сертификате изделия, в зависимости от его типа, может быть указано, что оно работает при более высоких показателях. Эксплуатационный срок ВВГнг LS и иных типов этой серии составляет примерно 20 лет, но, как правило, производители декларируют гораздо больший срок службы.

    Такой провод чаще всего используется в наиболее опасных условиях, где есть достаточно высокая вероятность возгорания. Кабель отличается гибкостью и достаточно прочной изоляцией, повредить которую практически невозможно. Кроме того, ВВГнг LS - кабель, который отличается тем, что не поддается влиянию пара, влаги и агрессивных газов.

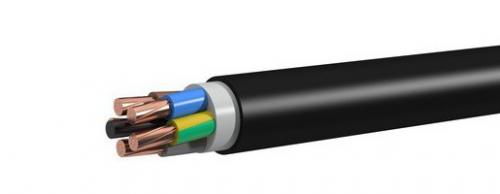

    Что значит в маркировке кабеля ls. Расшифровка всех маркировок ВВГнг кабелей 06

    Ввгнг(а)-ls характеристики. Технические характеристики кабеля ВВГнг-ls

    СечениеЗначение наружного размера для целей упаковки и транспортировки, ммЗначение массы для целей упаковки и транспортировки, кг/км
    Плоские кабели(а х в)
    2х1,55 х 7,570
    2х2,55,5 х 890
    2х46 х 9,5140
    2x67 х 10,5180
    3х1,55 х 9,595
    3х1,55,5 х 11135
    3х46 х 13200
    Кабели со скрученными жиламиДиаметр
    3х1,5890
    3х2,59,5135
    3х411200
    3х612260
    3х1014,5410
    3х1617590
    3х2520,5810
    3х35231300
    3х50271700
    3х4+1х2,512230
    3х6+1х414310
    3х10+1х616480
    3х16+1х1019650
    4х1,58,5110
    4х2,510170
    4х412240
    4х613320
    4х1016510
    4х1619750
    4х25231150
    4х35261550
    4х50312200
    5х1,59,5135
    5х2,511205
    5х413300
    5х614405
    5х1017,5630
    5х1621950
    5х2526
    5х35

    Область применения:
    Кабель ВВГнг LS предназначен для эксплуатации в сухих и влажных производственных помещениях на высоде до 4300м над уровнем моря. Кабель ВВГнг LS применяется для прокладки и монтажа электрических сетей на специальных кабельных эстакадах, в сооружениях и производственных помещениях к которым предъявляются повышенные требования пожарной безопасности. Кабель ВВГнг LS рекомендуется прокладывать в блоках и на специальных кабельных эстакадах. Кабель ВВГнг LS применяется в системе электроснабжения собстсвенных нужд нормальной эксплуатации АЭС и в системе аварийного электроснабжения при прокладке внутри герметичной зоны реакторного отделения. Кабель ВВГнг LS не рекомендуется прокладывать в земле или траншеях.
    Технические характеристики:
    допустимая температура окружающей среды: от – 50°С до + 50°С;
    минимальный радиус изгиба при прокладке:
     кабель ВВГнг одножильный - 10 наружных диаметров,
     кабель ВВГнг многожильный - 7.5 наружных диаметров;
    прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С;
    номинальная частота: 50 Гц;
    испытательное переменное напряжение частотой 50 Гц;
     на напряжение 0,66 кВ - 3 кВ;
     на напряжение 1 кВ - 3.5 кВ;
    длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С;
    срок эксплуатации: 30 лет.
    Конструкция:
    токопроводящая жила - медная, однопроволочная или многопроволочная, круглой или секторной формы.
    изоляция - из поливинилхлоридного пластиката (ПВХ) пониженной горючести;
    скрутка - изолированные жилы двух-, трех-, четырех- и пятижильных кабелей скручены;
    заполнитель — поливинилхлоридный пластикат (ПВХ) пониженной горючести;
    оболочка - из поливинилхлоридного пластиката (ПВХ) пониженной горючести.

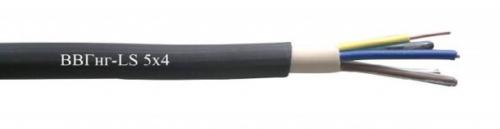

    ВВГнг-ls 5х4. Область применения кабеля ВВГнг(A)-LS 5х4:

    Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках при переменном и постоянном напряжении 1,0 кВ. Климатическое исполнение В, категория размещения 5 по ГОСТ 15150-69.
    Эксплуататируются в районах с умеренным, холодным и тропическим климатом, на суше, реках и озерах на высотах до 4300 м. над уровнем моря.Прокладка:* в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации;* для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;* на специальных кабельных эстакадах, по мостам и в блоках;* в пожароопасных помещениях;* во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа;* кабели с медными жилами применяются для прокладки групповых осветительных сетей во взрывоопасных зонах класса В-Iа.Предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Не распространяют горение при прокладке в пучках (нормы ГОСТ Р МЭК 332-2 категории А). Кабели предназначены для эксплуатации в кабельных сооружениях и помещениях,В том числе для использования системах АЭС классов 2, 3, 4 по классификации ОПБ-88/97 (ПНАЭ Г-01-011-97). Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С с продолжительностью работы не более 8 часов в сутки и не более 1000 часов за срок службы.Срок службы кабеля ВВГнг(A)-LS 5х4 — 30 лет.
