Как правильно укладывать профлист. Особенности выбора профнастила

27.01.2020 в 09:16
Содержание
  1. Как правильно укладывать профлист. Особенности выбора профнастила
  2. Как правильно стыковать профнастил. Как стыковать профнастил — несколько простых, но важных правил
  3. Как правильно крепить профлист с21. Правила резки профнастила
  4. Профнастил с20 на крышу. Профнастил (профлист) С20, МП 20
  5. Какой стороной стыковать профнастил. Правильный монтаж и стыковка профнастила
  6. Правильный нахлест профнастила. Влияние снега на нахлест профнастила
  7. Видео укладка кровли из профнастила на крышу гаража

Как правильно укладывать профлист. Особенности выбора профнастила

Еще до того, как класть профнастил на крышу, необходимо подготовить материалы. Маркировка профилированных листов обозначает прочность и назначения изделия. Для укладки кровли подходят материалы с обозначением от С-8 до Н-158. Существуют различные дополнительные индексы, обозначающие форму профиля или шаг волны.

Специалисты сформулировали главное правило выбора материала: чем больше уклон крыши, тем ниже должна быть маркировка изделия.

При выборе профилированных листов стоит учитывать наличие ребер жесткости и водоотводящих зазоров. Такие изделия отличаются большей долговечностью из-за повышенной надежности и отводу жидкости. Соответственно, кровля из этого профнастила прослужит дольше.

Как правильно укладывать профлист. Особенности выбора профнастила

Когда с выбором марки материала покончено, можно переходить к расчету нагрузки и планированию размеров обрешетки. Это подготовительный этап, как правильно класть профлист. Величина шага конструкции выбирается на основании маркировки профнастила. Чем она выше, тем больше этот показатель.

Производители выпускают профилированные листы с полимерным и оцинкованным покрытием. Оба варианта применимы для обустройства кровли. Они обладают высокими эксплуатационными свойствами и долговечностью.

Основное достоинство изделий с полимерным защитным слоем заключается в высокой устойчивости к влиянию внешней среды. Кроме того, выбор таких профилей отличается богатством цветовых решений. Но стоит понимать, что то, как правильно класть профнастил, не зависит от покрытия материала.

Как правильно стыковать профнастил. Как стыковать профнастил — несколько простых, но важных правил

Герметичность кровельного покрытия во многом зависит от правильной укладки металлических профилированных листов. Ведь еще из школьного курса физики известно о существовании силы поверхностного натяжения. Она заставляет молекулы воды как бы «прилипать» к стенкам сосуда или поверхности, по которой вода стекает под действием силы тяжести. Поэтому самым ответственным местом крыши являются стыки между соседними листами кровельного покрытия.

Не являются исключением и крыши из профнастила. Для создания герметичной кровли очень важна правильная стыковка листов профнастила. Стыковка профнастила в обязательном порядке выполняется с нахлестами в местах соединения соседних листов. При этом нахлесты выполняются как между нижним и верхними рядами профилированного листа, так и между соседними листами профиля в одном ряду.

Стыковка листов профнастила с нахлестом

Стыковка профлиста с нахлестом предотвращает проникновение капель воды в подкровельное пространство. За счет действия силы поверхностного натяжения, часть стекающей по поверхности крыши воды затягивается под металлический лист, проникая на его внутреннюю поверхность. При этом чем меньше уклон кровли, тем больше должен быть нахлест между верхним и нижним рядом профнастила. Обычно он должен быть не меньше 200 мм.

Поскольку под действием силы тяжести поток воды стекает с крыши внутри гофр или волн профиля, между соседними листами профнастила достаточно нахлеста в одну волну. Этого достаточно для предотвращения просачивания влаги под кровельное покрытие.

Часто у специального кровельного профнастила профилируют по краю листа капиллярную канавку. В ней собирается и стекает вниз вся влага, попавшая под края листов профнастила в месте стыка.

Порядок стыковки профнастила при монтаже кровли

Монтаж кровельного покрытия из профилированного листа начинается с карнизного свеса кровли. Первым устанавливают левый нижний или правый нижний лист профнастила. Это зависит от того, с какой стороны листа выполнена капиллярная канавка.

Существует два основных способа того, как стыковать профлист при укладке его крышу здания. Первый способ применяют при монтаже профнастила с дренажной капиллярной канавкой. В этом случае сначала монтируют первый лист нижнего ряда. Затем на него укладывают первый лист верхнего ряда. После этого с нахлестом монтируют второй лист нижнего ряда и так далее.

Профилированный лист без дренажной канавки монтируют несколько по-другому. Сначала укладывают первый и второй листы нижнего ряда. После этого с нахлестом монтируют первый лист второго ряда. Затем укладывают третий лист первого ряда, потом второй лист верхнего ряда и так далее. На приведенном выше рисунке показано, как правильно стыковать профнастил без капиллярной канавки.

Как стыковать профнастил на ендовах (внутренний угол кровли)

Несколько сложнее выполнять стыковку профлиста на крышах с внутренними стыками поверхностей, которые называют ендовами. В этом случае под края профнастила, примыкающие к линии стыка с обеих сторон, укладывается согнутый внутрь металлический лист или специальная конструкция ендовы.

После закрепления краев профнастила, поверх стыка монтируется накладка ендовы. В месте примыкания накладки к кровельному покрытию обязательно выполняется герметизация стыков профлиста.

Герметизация стыков профнастила иногда выполняется и в местах горизонтальных и вертикальных нахлестов. Если для вертикальных стыков это не является необходимым условием герметичности кровли, то в местах горизонтальных нахлестов между соседними рядами при уклонах кровле меньше 12° применение кровельного герметика обязательно.

Как правильно крепить профлист с21. Правила резки профнастила

В процессе укладки крыши из профнастила перед многими хозяевами домов встает, казалось бы, простой вопрос – с помощью какого инструмента порезать этот материал на части нужных им размеров? Чаще всего люди используют для этой цели угловую шлифовальную машину , более известную как «болгарка» — инструмент, который есть в практически каждом доме. Но если вы изучите инструкции к профильному стальному настилу, то можете там обнаружить пункт, который не рекомендует или даже запрещает использовать болгарку для резки материала. В противном случае гарантия на профнастил считается недействительной. Почему же это так?

Как правильно крепить профлист с21. Правила резки профнастила

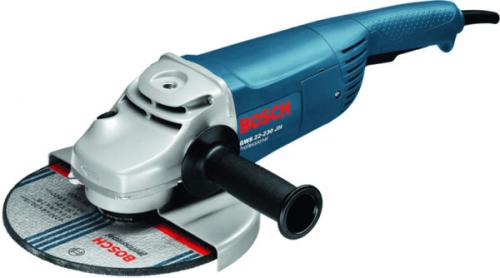

Болгарка

Все дело в том, что угловая шлифовальная машина в процессе сильно разогревается. В результате металл в месте реза может оплавиться, а вместе с ним – наружное защитное покрытие. Ширина поврежденной зоны может достигать 3, 5 и даже более миллиметров. И этой, на первый взгляд, незначительной величины хватает для начала процесса коррозии на кромке листа и постепенной порчи профнастила. К тому же, разлетающиеся искры способны наносить мелкие повреждения защитному покрытию и вдалеке от кромки реза – через несколько лет на их месте могут появиться пятна рыжего цвета.

Как правильно крепить профлист с21. Правила резки профнастила

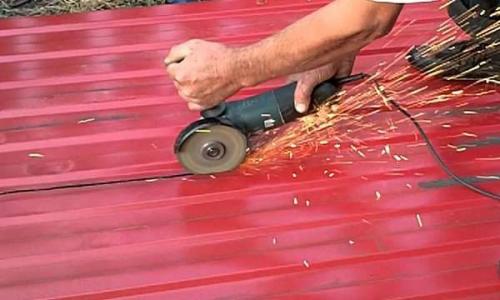

Пример того, почему для резки профилированного стального листа нежелательно использовать болгарку

Потому использовать болгарку для резки профлиста нежелательно (если речь не идет об укладке временной кровли, на пару лет, не более). Но если же других инструментов у вас нет – старайтесь использовать тонкие отрезные круги – в таком случае повреждения можно свести к минимуму и снизить вероятность порчи материала.

Как правильно крепить профлист с21. Правила резки профнастила

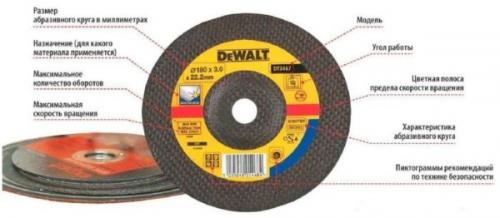

Отрезные диски для болгарки — пояснение по маркировке

Есть другой доступный инструмент, пригодный для данной задачи – ручные ножницы или пила по металлу . Они дешевые, их можно достать практически везде и при резке они не оказывают на профнастил такого воздействия, как болгарка. Но при этом у них есть свои недостатки. Во-первых, резка стального профилированного листа при помощи ручного инструмента – занятие долгое и утомительное. Во-вторых, при обращении с пилой или ручными ножницами по металлу вам понадобится определенный навык и аккуратность, чтобы сделать ровную линию реза без заусенцев и тому подобных дефектов.

Как правильно крепить профлист с21. Правила резки профнастила

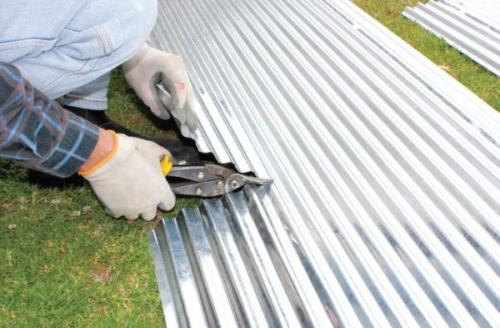

Резка ножницами по металлу

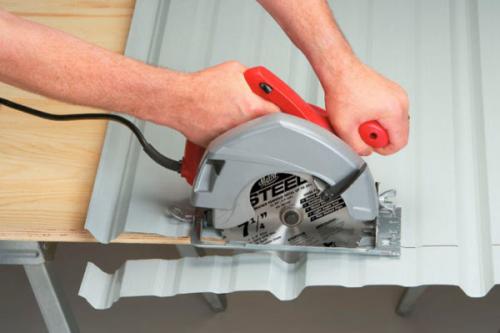

Неплохим вариантом инструмента для резки профлиста на кровлю станет дисковая пила на небольших оборотах и со специальным лезвием , предназначенным для выполнения данной задачи. Есть и другая альтернатива – электролобзик с лезвием по металлу . Но с ним вы сможете нормально резать только профнастил с малой высотой гофры – в противном случае лист будет ломаться и получать множество механических повреждений.

Как правильно крепить профлист с21. Правила резки профнастила

Дисковая пила по металлу

Важно! При работе с болгаркой, дисковой пилой и другими подобными инструментами принимайте меры предосторожности – работайте в защитных очках.

Отличным вариантом с точки зрения качества реза и скорости выполнения работы является применение специальных гильотин (довольно дорогих) и электрических ножниц по металлу . Но при этом они являются специализированным инструментом, который вы вряд ли будете часто применять.

Как правильно крепить профлист с21. Правила резки профнастила

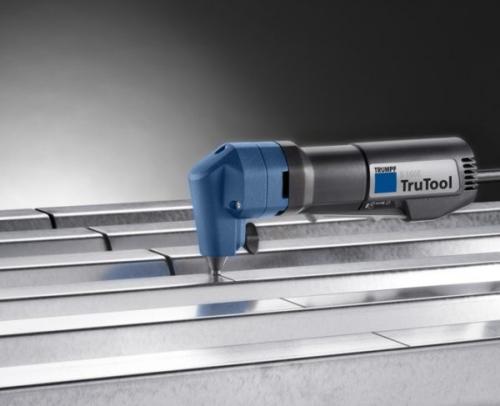

Высечные ножницы TRUMPF N 160 E профильные

Совет! Если вы перед началом работ по обшивке крыши профнастилом провели тщательные расчеты и точно знаете, листы каких размеров необходимы, то имеет смысл предложить продавцу заранее их разделать при помощи профессионального инструмента – гильотины по металлу. Это сэкономит время, сбережет силы, возможно, упростит процесс доставки материала до дома и к тому же избавит от риска повреждения профнастила из-за неправильной технологии резки.

Как правильно крепить профлист с21. Правила резки профнастила

Как правильно крепить профлист с21. Правила резки профнастила

Как правильно крепить профлист с21. Правила резки профнастила

Как правильно крепить профлист с21. Правила резки профнастила

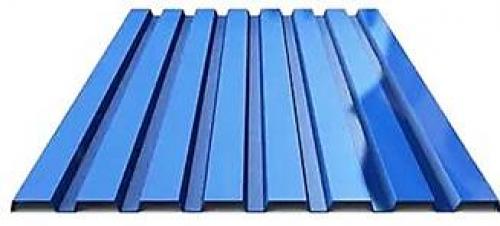

Профнастил с20 на крышу. Профнастил (профлист) С20, МП 20

Профнастил С 20 и МП 20 обладает отличными эксплуатационными и техническими характеристиками для применения в строительстве кровель и фасадов (заборов, стен) промышленного и гражданского сектора. Профлист С20 и профнастил МП 20 являются аналогами, названными так разными производителями. Марка МП означает, что производство профнастила осуществлено заводом Металл Профиль (Лобня). Все остальные заводы маркируют вид профнастила с этими же размерами обозначением «С20».

Оцинкованный и цветной профнастил С20 (МП 20) считается универсальной маркой (для забора, кровли, фасада). Активно используется при возведении кровель, заборов, облицовке фасадов и стен (наружной и внутренней). Профнастил МП 20 (С20)  характеризуется высотой профиля 18 мм и разным размером трапеции с разных сторон листа. Как и любой металлопрокат, имеет длительный срок службы (до 35 лет), низкую стоимость, хорошие эксплуатационные технические характеристики в условиях высоких перепадов температур нашего региона.

Особенность производства – при заказе профнастила С20 (МП 20) для забора  или фасада кровельная канавка на нем будет отсутствовать и возможные варианты окраса А по умолчанию, а В оговаривается отдельно заказчиком.  Кровельный профлист С20 (МП 20) будет иметь маркировку R  и канавку для стока воды, окрас только с одной стороны! Разнообразие прокатываемых вариантов профнастила С20 (а также его недорогая цена), возможность держать серьезные наклонные нагрузки позволяет использовать его практически во всех областях. Именно поэтому основное применение профнастила С20 (МП 20): для кровли, забора, а вот для облицовки фасадов используется редко.

В фасадном сегменте держит первенство профнастил С8 и С20 (разница только в высоте профиля) проигрывает ему в цене за м2 облицовки. В кровельном сегменте более актуально сравнивать профнастил С20 и С21 (ближайшая по характеристикам марка).

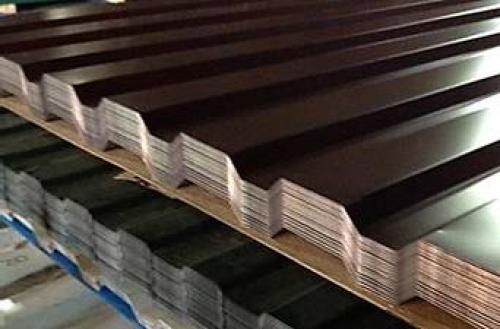

Как правильно укладывать профлист. Особенности выбора профнастила 11

Как правильно укладывать профлист. Особенности выбора профнастила 12

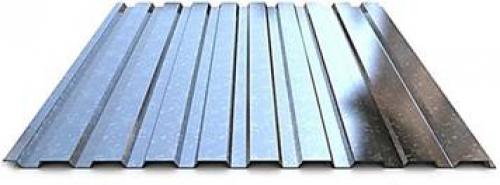

Как правильно укладывать профлист. Особенности выбора профнастила 13

Какой стороной стыковать профнастил. Правильный монтаж и стыковка профнастила

Кровля из профнастила стала очень распространена в частном строительстве. Это недорогой и качественный материал для кровли имеющий свои особенности. Основными преимуществами установки кровли изявляются:

  • Невысокая стоимость материала;
  • Легкость монтажа;
  • Долговечность;
  • Широкая цветовая гамма;
  • Высокая скорость монтажных работ.
  • Оцинковка;
  • Антикоррозийный слой;
  • Грунтовка и покрытие с внешней стороны. Защитный слой краски с внутренней стороны.

При обустройстве кровли реже используется профлист не имеющий покрытия (оцинкованный лист).

Классификация профлиста

Существует несколько типов профлиста, у каждого из которых свои прочностные характеристики. Для быстрой идентификации принято стандартное обозначения вида X-YY-ZZZZ где:

  • X – марка профлиста;
  • YY – высота волны в мм;
  • ZZZZ – полезная ширина листа в мм.

Рядом с маркой листа нередко указывают его толщину.

ВАЖНО! Полезная ширина листа указывается с учетом укладки внахлест на 1 волну. Полные характеристики профнастила можно узнать из сертификата качества (слой оцинковки, тип полимерного покрытия и другие)

Маркировка

Профнастил подразделяется на три типа:

  • C – это тип с наименьшими прочностными характеристиками и больше всего подходит для установки заборов и других поверхностей не несущих высокую нагрузку;
  • HC – универсальный тип со средней прочностью. Устанавливается на кровлю при достаточном угле наклона и обрешеткой со средней частотой;
  • H – это самый прочный тип профлиста. Может устанавливаться на разряженную обрешетку.

Покрытие

Для обеспечения длительных сроков службы кровли профнастил покрывается краской или полимерным покрытием. Окрашенный профлист подвержен воздействию ультрафиолета и атмосферных являений, поэтому со временем потребуется его повторная окраска.

ВАЖНО! Любое полимерное покрытие более долговечно, чем краска, оно меньше подвержено воздействию разрушающих факторов

Виды обрешетки и соответствующий профнастил

Чаще всего при строительстве частных домов используется деревянная обрешетка. Она разделяется на три вида, каждому из которых примерно соответствует марка профлиста:

    • Разряженная. На такую обрешетку чаще всего укладывают профнастил с маркировкой H, так как пролеты между крепежными элементами составляют более 50 см;
    • Обрешетка с обычным шагом. Чаще всего используется для укладки профнастила, на нее устанавливают все марки профнастила, в зависимости от требуемой прочности;
    • Сплошная. Чаще всего используется для более тяжелых видов кровли. На такую обрешетку можно безопасно установить профнастил с маркировкой C.

На что влияет уклон крыши

От длины ската и угла уклона зависит максимальная несущая нагрузка. Чем выше уклон, тем ниже требования к прочности профнастила и обрешетки. Если дом расположен в местности, где выпадают обильные осадки в виде снега, то уклон следует делать больше. На территориях с более благоприятными климатическими условиями уклон уменьшается.

При малом уклоне крыши стыковку внахлест между рядами лучше увеличить, так как при сильном ветре возможно попадание влаги, сила тяжести меньше воздействует на воду и возможно задувание.

Варианты укладки и стыковки листов профнастила

Величина нахлестов между рядами и укладка листов профнастила напрямую зависят от типа крыши:

  • Пологая крыша (уклон до 15°). Листы укладываются с нахлестом в 2 волны. Между рядами нахлест должен составлять не менее 20 см.
  • Крыша с уклоном 15° – 30°. Листы укладываются с нахлестом в 1 волну. Между рядами нахлест должен составлять 15 – 20 см.
  • Крутая крыша с уклоном более 30°. Нахлест 1 волна и между рядами достаточно нахлеста в 10 – 15 см.

На длинных скатах монтаж выполняется двумя распространенными способоми:

  • При наличии дренажной канавки у профлиста применяется укладка блоками из 4 листов. Сначала укладывается 1 лист 1 ряда и 1 лист 2 ряда, потом 2 лист 1 ряда и 2 лист 2 ряда. Далее к этому блоку внахлест собирается 2 блок в том же порядке;
  • Простой профнастил укладывается по 3 листа. Сначала уклыдываются 2 листа 1 ряда, к ним пристыковывается 1 лист 2 ряда.

ВАЖНО! Выравнивание следует выполнять по шнуру натянутому вдоль карниза

Организация стыков ендовы

Часто в конструкции крыши, при стыках двух уровней крыши под разным углом, требуется обустройство ендовы. Сначала крепится внутренний слой ендовы, который будет находиться под профлистом. При укладке профнастил в месте ендовы не стыкуется вплотную, после этого на профлисты устанавлявается внешняя (декоративная) часть ендовы, которая закрывает пространство, оставшееся без профнастила.

Обустройство изоляционного слоя. Особенности гидроизоляционных работ

При всех преимуществах кровли из профнастила этот материал не обладает достаточной. Профлисты не способны самостоятельно вывести конденсат накапливающийся на внутренней стороне кровли. Для того чтобы конденсат не повредил со временем материал из которого сделана кровля используются следующие гидроизоляционные материалы:

  • Мембранные;
  • Полипропиленовые;

У каждого из этих материалов есть свои особенности.

Правильный нахлест профнастила. Влияние снега на нахлест профнастила

Как правильно укладывать профлист. Особенности выбора профнастила 14

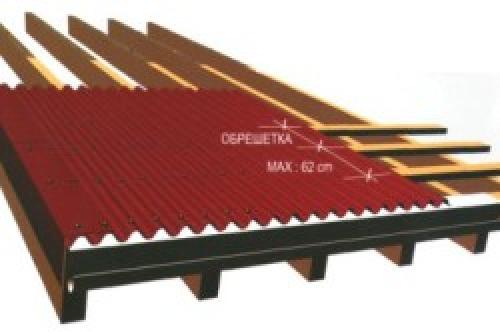

Обрешетку под профнастил делают из дерева или металла.

Ветровые и снеговые нагрузки совместно с собственным весом всей конструкции определяют требуемые прочностные характеристики силовых элементов крыши (стропил, обрешетки, мауэрлата и др.). Угол наклона конструкции на эти характеристики также оказывает влияние. Однако для определения нахлеста профнастила важны не только прочностные показатели.

Относительно снежного покрова бытует ошибочное мнение: чем более крутой спуск, тем меньше снега будет задерживаться на крыше. Это действительно так. Только зачем тогда на кровле специально устанавливают приспособления для задержания снега?

Оказывается, снежный покров крыши способствует сохранению тепла в доме, а предотвращают его передвижение по крутой кровле из профнастила не только для того, чтобы обезопасить прохожих, но и для того, чтобы при движении вдоль ската не нарушалось антикоррозионное покрытие профлиста.

Следовательно, сохраняясь на крыше до весенних оттепелей, влияние снежного покрова на размер нахлеста начнет сказываться в процессе таяния снега.

Процесс таяния ранней весной выглядит так. Вначале вода свободно стекает вдоль листа. Вечером, в результате снижения температуры, она замерзает, образуя небольшой ледовый барьер. На следующий день этот барьер может увеличиться и т. д. Выше такого препятствия днем и накапливается вода, которая из-за недостаточно глубокого нахлеста может проникнуть на чердак. Понятно, что, чем больше наклон, тем высота льда должна быть больше.

Для полной гарантии от проникновения воды, на кровле и в водостоках создают специальную систему обогрева. Такой обогрев иногда включают не только ранней весной, но и в зимнее время, если наружная температура менее -10°С. Все зависит от утепления крыши. Если она «холодная», то есть хорошо утеплена, и внутреннее тепло дома не способствует таянию снега, то обогрев не включают. Если она «теплая» и таяние снега возможно и в зимнее время, то обогрев необходим.
