Самодельная печь из металла, сделанная своими руками.
Всем привет! Вот сделал себе печь для отопления гаража, по типу буржуйки, но конструкцию немного усовершенствовал.
Материалы:
- баллон пропановый 50 литровый;
- лист 3-ка размером 50 х 190 см;
- листик нержавейки 1 мм размером 60 х 30 см;
- труба 108-я — 50 см;
- дверца и колосники чугунные.
На фото, показан процесс изготовления самодельной печки.

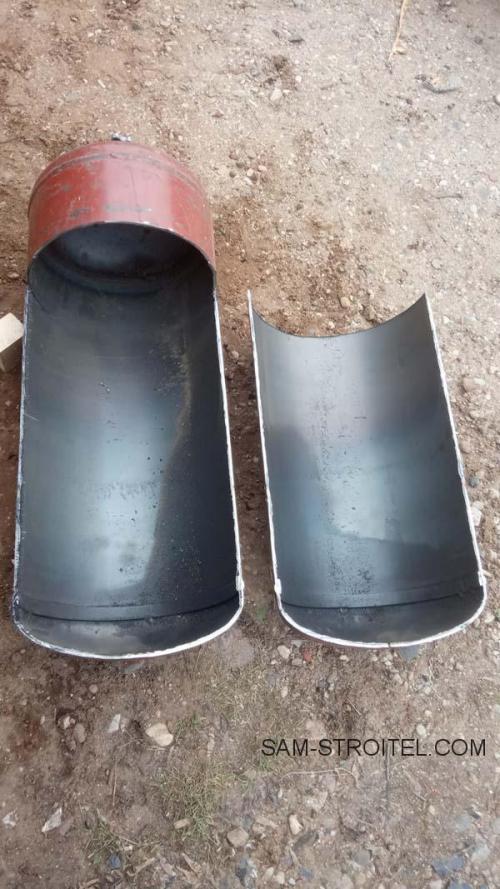

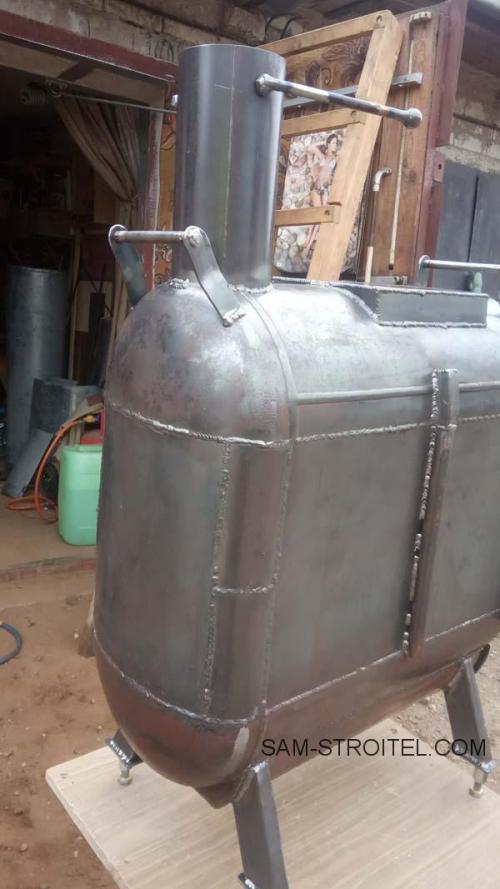

Основа — баллон из под пропана на 50 литров. Толщина стенки у него 3 мм, значит и для боковых стенок тоже купил лист 3 мм. Дверка и колосники — покупные чугунные.

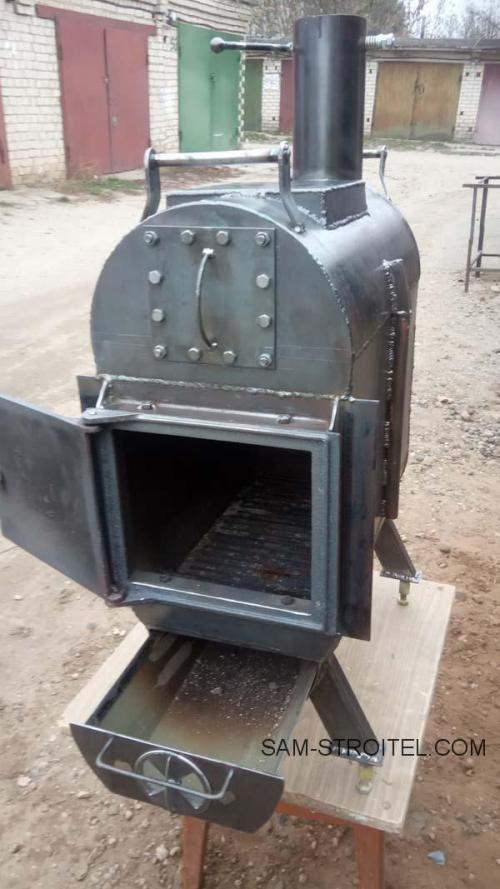

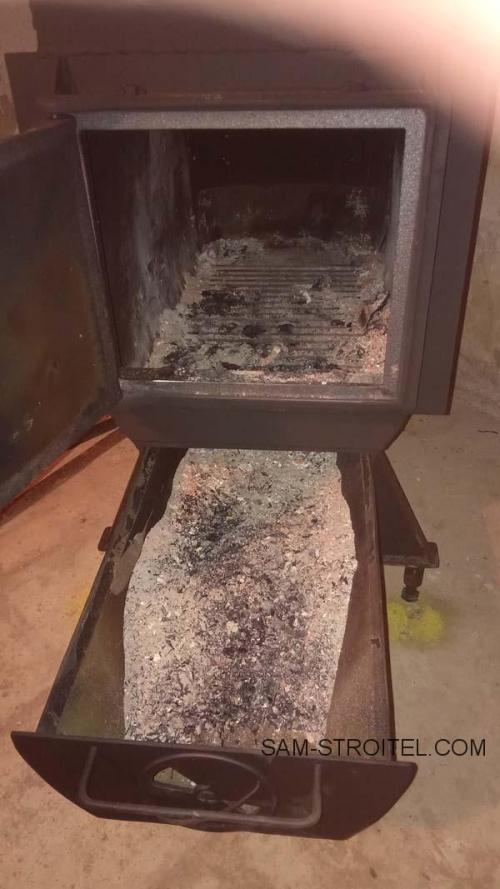

Для более лёгкой очистки от пепла, сварил под колосники ящичек, в передней стенке которого сделал регулировку подачи воздуха.
Топливо для печки — дрова, обрезки досок и прочих столярно-плотничьих изделий. Для того чтобы не работать печником, сделал регулировку подсасываемого воздуха, а чтобы тепло понапрасну в трубу не улетало сделал на выходе из печи шибер, только не плотный, а с небольшой щелью по периметру заслонки.

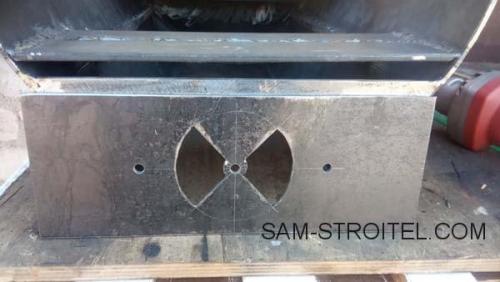

Шибер, со щелочкой по периметру, чтобы не угореть.

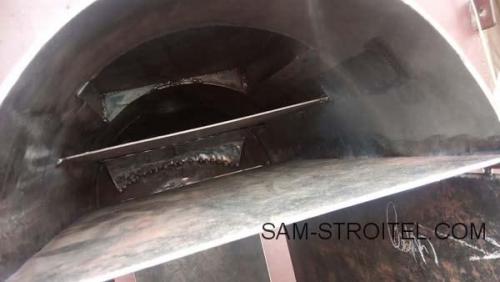

Ещё одной причиной выбора толщины металла 3-ки — изначально думал сделать печку «мобильной», типа попеременной установки сверху или снизу в подвале. Однако первые дни эксплуатации показали несостоятельность этой идеи. Для более полной отдачи тепла над камерой горения сделал два канала теплоотдачи, а для их чистки во фронтальной стенке выше дверцы сделал лючок.

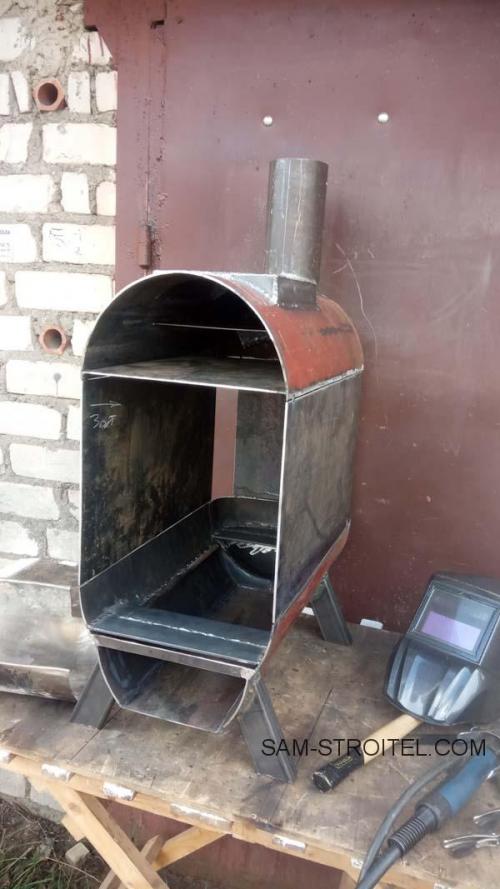

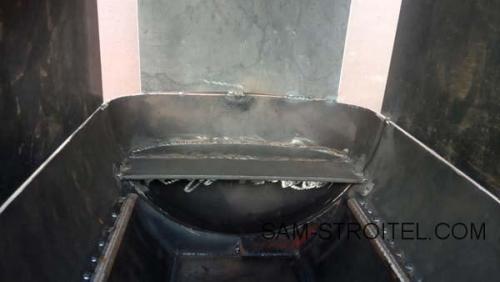

Видны каналы теплоотдачи, ещё не приварил переднюю стенку. Вдалеке видно усиление из нержи для верха задней стенки.
Ещё посоветовали сделать для более полного сгорания (или для дожига пиролизных газов) эжекторы подачи воздуха в нижний канал теплоотдачи. Задумка такая — что воздух туда засасывается, смешивается с дымом и от высокой температуры стенок воспламеняется и сгорает.
Честно скажу — не знаю насколько эта идея рабочая, пламя спички отклоняется в сторону входа воздуха, значит воздух туда при горении печки попадает, только что потом с ним происходит — для меня тайна, увы.
На фото, виден на боковой стенке печки, канал для подачи воздуха к эжектору. Обычная трубка полдюймовка. Дополнительно помогает не коробиться тонким стенкам печки.

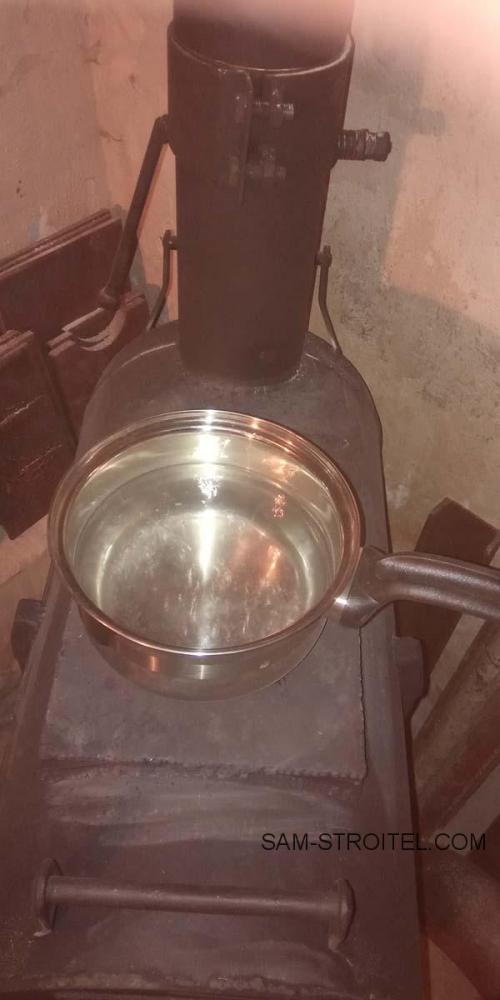

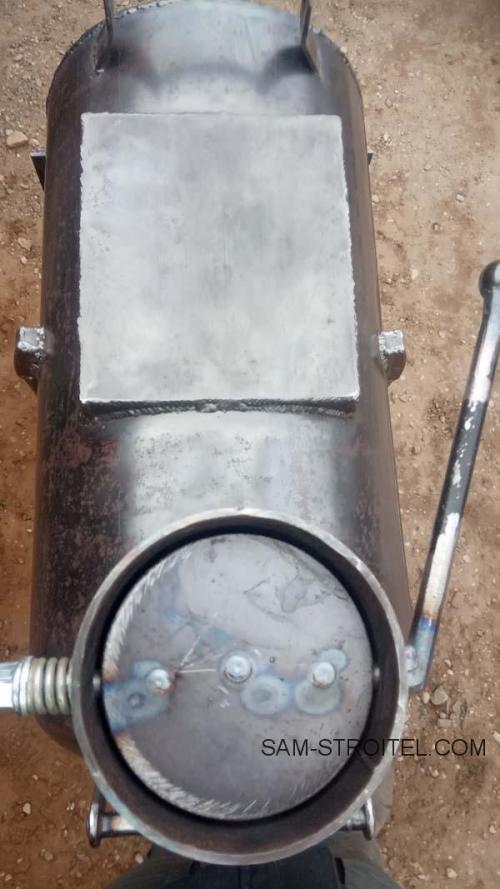

Идем дальше. Ещё сделал варочную поверхность, вполне себе рабочую, чайник на пару литров закипает на ней примерно за 10-15 минут, чего вполне хватает. Ещё усилил самые термонагруженные места нержавейкой. Это потолок камеры сгорания и нижнюю часть тыльной стенки камеры вместе с боковыми. Для более долгой службы.

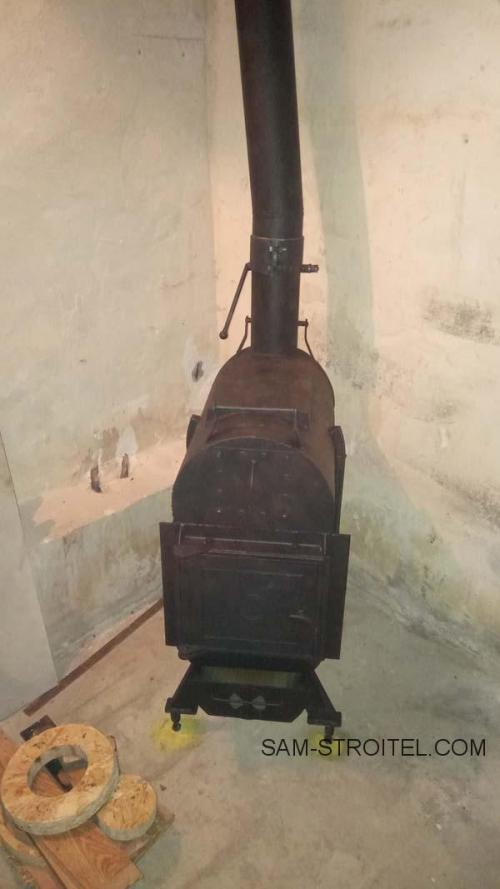

Дымоход — внутренний диаметр трубы — 100 мм, высота около 5 м, практически вертикальный, небольшое отклонение от вертикали есть в подвале, не более 5-7 градусов, для точного вывода трубы.

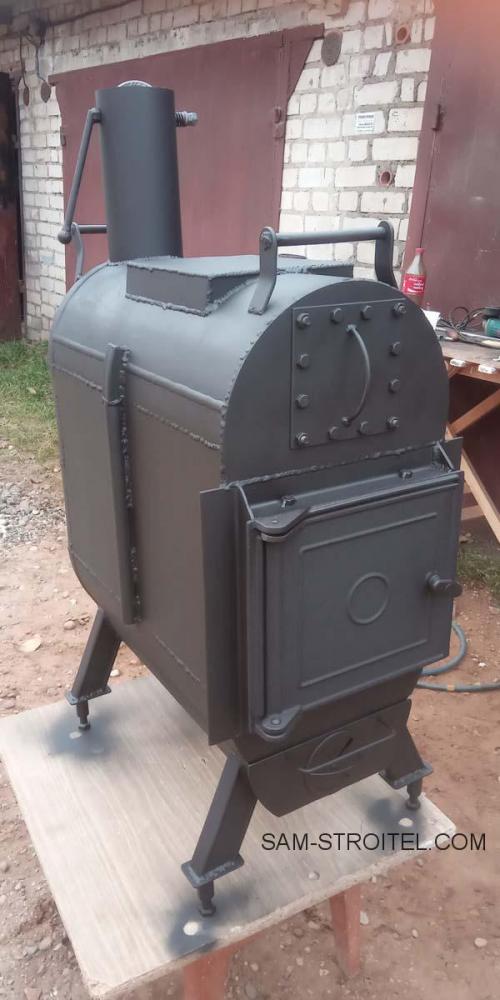

В конце, перед окончательной установкой, окрасил термоэмалью CERTA.
Подведу итог. Печка получилась вполне себе удачной для первого раза, недорогой в изготовлении (материалы около 60-70$). Компактная (ширина — 30 см), но с длиной камерой сгорания (от дверки до задней стенки влазит полено 56-58 см), дверка загрузки дров тоже большая(25 х 27 см, вход).
Недостатки. Для меня это в первую очередь — дымность. Дыма просто много, это огорчает. У соседа буржуйка с пряможогом и чуть большей камерой сгорания. У него дым еле заметен, у меня прям — паровоз. Что с этим делать — пока даже не представляю, буду рад советам.
Второй недостаток — тонкие стенки. Для того, чтобы уменьшить количество дыма, надо как следует прогреть печку, но при этом боковые стенки, несмотря на усиление нержавейкой, красные, прямо светятся. Это приведет к уменьшению срока эксплуатации.
Хотелось бы сделать приставку(сапог) для сжигания отработки. Но судя по тому сколько дыма идёт при сгорании дров, думаю что при сжигании отработки будет вообще, караул. Может замахнусь чуть позже на полноценную печку на отработке.
Спасибо за прочтение. Буду благодарен за советы.
Автор самоделки: Олег. г. Гродно. Беларусь.
Печи в баню своими руками из металла чертежи. Самодельные печи для русской бани
Что еще надо иметь ввиду при конструировании печи для режима русской парной? То, что имея нагретые металлические стенки удержать температуру в пределах требуемых 60-65°C нереально. Обязательно перетопите. При этом от стенок печи идет жесткое ИК излучение и рядом находится тяжело. Проблема решается двумя способами:
- Футеровкой топки. Внутри топка обкладывается жаростойким кирпичом (шамотным на шамотный раствор). Положить его можно на ребро, тогда толщина футеровки 6 см, а можно найти узкий шамот с ребром 3 см. В любом случае металлические стенки греются незначительно, основная энергия направлена на обогрев каменки. В этом случае надо сразу проектировать топку увеличенных размеров, учитывая, что значительный объем ее занят футеровкой. Минус этого варианта — очень высокая температура дыма, а следовательно — высокая пожарная опасность. Выход — отобрать у дыма большую часть энергии. Самый простой вариант — каменка или бак для воды на трубе. Вариант сложнее — отопительный щиток, в который подается дым непосредственно из печи, а остыв в лабиринте щитка, на выходе он имеет не более 80-120°C.

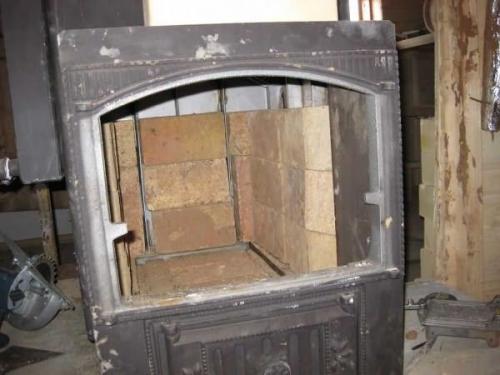

Футеровка — обложить топку изнутри жаропрочным кирпичом

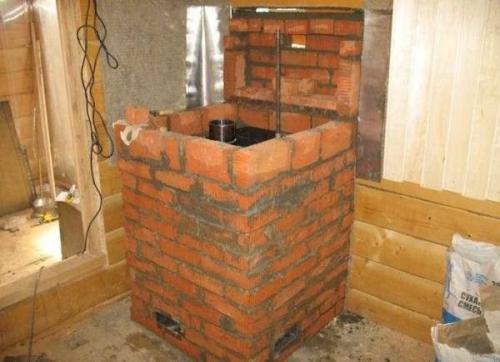

- Кирпичный экран или саркофаг вокруг металлической печи. Экран складывают из обычного керамического кирпича, в стенке делают окошки или устанавливают дверки чтобы была возможность регулировать степень нагрева воздуха в помещении. Как видим, для поддержания температуры в заданном режиме этот вариант более удобен. Но с практической точки зрения он хуже. Дело в том, что за экраном стенки топки перегреваются (конвекции почти нет и они не остывают). В результате, через некоторое время металл перегорает. Выход — ставить жаропрочную сталь или конструкционную, но большой толщины. В данном случае, чем больше будет толщина металла, тем дольше будет служить печь. По статистике самая проблемная зона — верхняя и задняя поверхность топки. Вот тут постарайтесь поставить самый толстый металл, который найдете.
