Устройство

Верстак плотника представляет собой полностью деревянный рабочий стол, имеющий несколько основных элементов:

• основание (подверстачье);
• столешница (крышка);
• дополнительные элементы.

Основным элементом является столешница. Использовать для нее обычные листовые материалы — фанеру или ДСП — не следует, так как они не обладают достаточной прочностью и жесткостью. Традиционным способом проверки надежности столешницы был удар киянкой по ее поверхности. Предметы, лежащие на ней, не должны при этом подпрыгивать. Листовые материалы этого не могут обеспечить из-за малой толщины, образующей излишнюю упругость.

Столешницу классического верстака склеивают из деревянных планок, поставленных на ребро. Толщина такого щита составляет 6-8 см. Традиция предписывает использовать буковые или дубовые доски, но в настоящее время их стало сложно отыскать, и стоимость такого верстака окажется слишком велика, поэтому можно обойтись обычной сосной. Часто столешницу собирают из двух щитов, оставляя в центральной части продольную щель. Она позволяет распиливать детали, не опирая их на край, а надежно фиксируя всей площадью на опорной поверхности.

Важно! Выбирая доски для изготовления верстака, необходимо обращать внимание на качество и состояние материала. Древесина, не прошедшая подсочку, будет постоянно выделять смолу, которая испортит обрабатываемые изделия. Важным критерием выбора также является степень влажности.

Основание верстака представляет собой две опоры рамного типа, соединенные двумя царгами. Опоры собираются максимально жестко в шип-паз на клеевое соединение. Царги вставляются в сквозные гнезда и фиксируются клиньями, которые периодически подбивают для усиления прочности. Такой способ сборки исключает расшатывание верстака и обеспечивает его неподвижность независимо от рабочих нагрузок.

Дополнительные элементы:

• тиски;
• гнезда для установки упорных клиньев;
• лоток для временного размещения инструмента;
• дополнительная полка под основной столешницей.

Тиски столярного верстака отличаются от слесарных тем, что прижимающие поверхности сделаны из дерева. Металлические губки обычных приспособлений мнут древесину и портят заготовку, а деревянные элементы позволяют зафиксировать деталь без деформаций поверхности. На классическом верстаке имеется двое тисков, передние и задние. Первые расположены с краю длинной стороны крышки, вторые — с торца. Упоры обычно хранятся отдельно и вставляются в соответствующие гнезда по необходимости. Лоток необходим для временного размещения инструментов, чтобы они не падали на пол. Установка дополнительной полки — более позднее изобретение, которое использовалось не всеми.

Используются и другие конструкции верстаков. Встречаются образцы, крышка которых не отличается от классической, а основание имеет одну или две тумбы с дверцами и выдвижными ящиками. В результате получается гибрид слесарного и столярного верстаков, удобный для небольших мастерских. Необходимо учитывать, что традиционные модели верстаков разрабатывались давно, когда для работы использовался ручной инструмент. Форма и общее устройство крышки рассчитано под применение старых, ныне малоизвестных приспособлений. Изменились и приемы работы, требующие соответствующей организации рабочего места.

Важно! Классическая конструкция верстака предназначена для работы только ручным инструментом. Для использования электроинструмента такую крышку приходится модернизировать, изменять размеры и конфигурацию.

Самодельный верстак столярный. Устройство столярного верстака: особенности конструкции

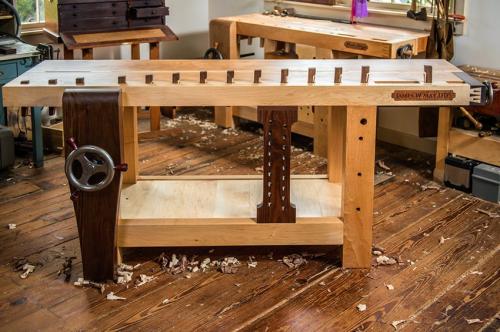

Простейший столярный верстак состоит из двух элементов: верстачной доски (столешницы) и подверстачья (рамы, выполняющей несущую функцию). Рабочий стол в традиционном исполнении обязательно комплектуется тисками. В зависимости от размещения они могут быть фронтальными или торцевыми. С помощью тисков осуществляется фиксация деревянных заготовок в необходимом положении.

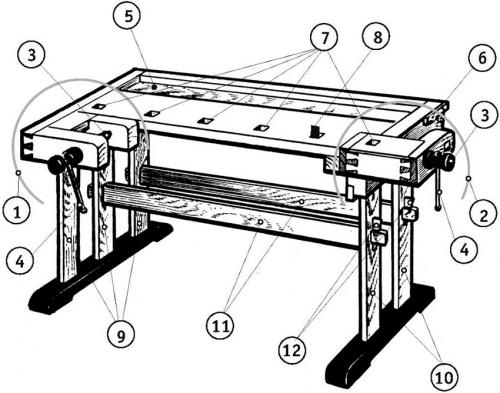

Устройство столярного верстака: 1 – передний зажим; 2 – задний зажим; 3 – винт; 4 – закрутки; 5 – лоток; 6 – упор; 7 – гнезда для клиньев; 8 – клинья; 9 – передние ножки; 10 – задние ножки; 11 – связи (2 шт.); 12 – клинья (4 шт.)

В крышке стола для мастерской, как и в губках тисков, выполненных из дерева, имеются отверстия. Их используют для установки упоров и прижимов, которые могут иметь разную высоту и размер сечения.

Перед работой упоры выставляются в определенной конфигурации, чтобы между ними можно было разместить деталь в необходимом положении. После того как заготовка установлена, она поджимается с помощью винтового механизма, которым оснащены тиски. Такая конструкция позволяет надежно зафиксировать деревянную деталь в горизонтальном положении.

Тиски можно использовать для работы с заготовками разной толщины. Специально для этого предусмотрены упоры разной высоты. Размер этого элемента подбирается так, чтобы в процессе обработки детали он не выступал за край и не мешал мастеру.

Источник: https://domastroevo.ru/novosti/chertezh-stolyarnogo-verstaka-slesarnyy-verstak-svoimi-rukami-chertezhi

Складной столярный верстак своими руками. Установка ножек

Кроме опорного элемента наш самодельный слесарный верстак из дерева будет опираться еще на пару ножек. Их нужно сделать складными, чтобы в сложенном положении они без труда складывались и не торчали. Для этого их нужно прикрепить к раме на болтовое соединение.

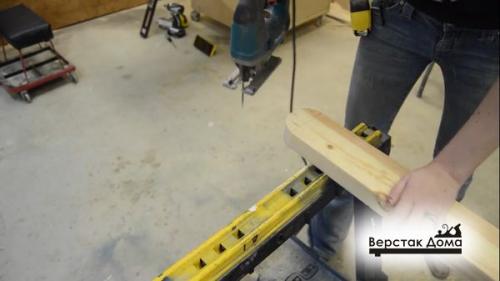

Как вариант, можно кроме болта использовать отрезок от шпильки, скрепив его гайками с двух сторон. Чтобы не вносить большого разнообрази в список используемых материалов, ножки можно сделать из того же бруска 80х40мм. Чтобы ножки складывались они должны иметь на одной стороне закругления, которые проще всего сделать электролобзиком.

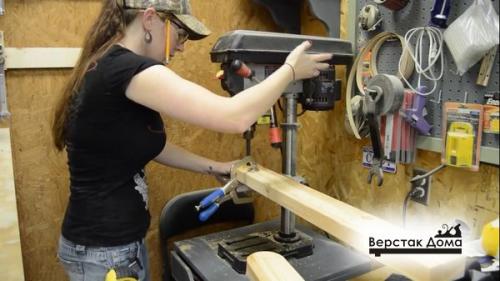

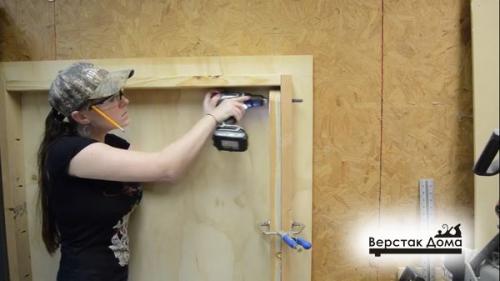

Затем сверлим отверстия по центру скругленной части ножки – на этом месте будет ось вращения.

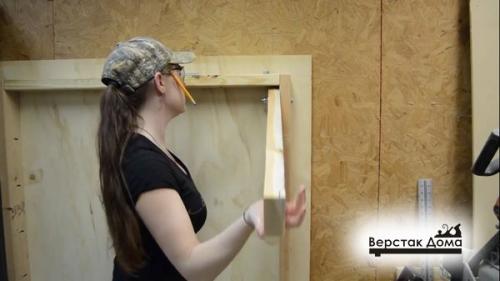

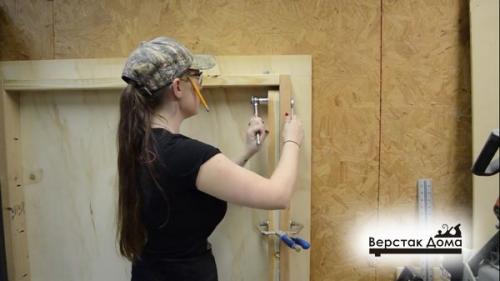

Прикладываем ножку в будущее проектное положение – там, где она будет в сложенном состоянии примыкать к раме и просверливаем отверстие в раме для установки оси вращения.

Устанавливаем ось вращения ножки. Совершенно понятно, что если просто затянуть бот, то он прижмет ножку к раме и ее дальнейшее вращение будет затруднительным, поэтому между ножкой и рамой нужно установить пару шайб. А можно и не пару, а 3 или 4 для лучшего вращения, так как при затягивании болта шайбы утопятся в мягкое дерево и для обеспечения зазора как раз и понадобится треть шайба.

Теперь ножка вращается на оси.

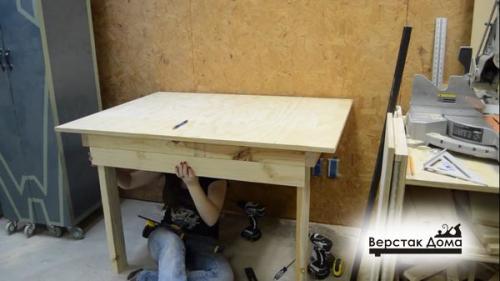

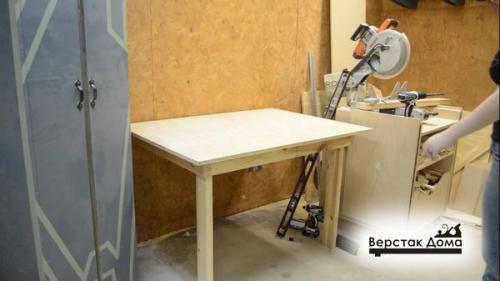

Вторую ножку делаем аналогично первой. Теперь складной верстак уже может крепко стоять на двух ногах и опорном элементе.

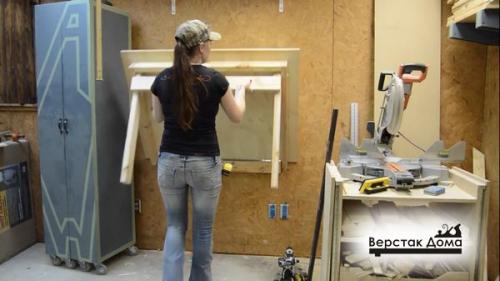

Сейчас почти все хорошо, только положение ножек не синхронизировано. Поэтому их нужно «связать» перекладиной.

Перекладину можно прикрепить также саморезами.

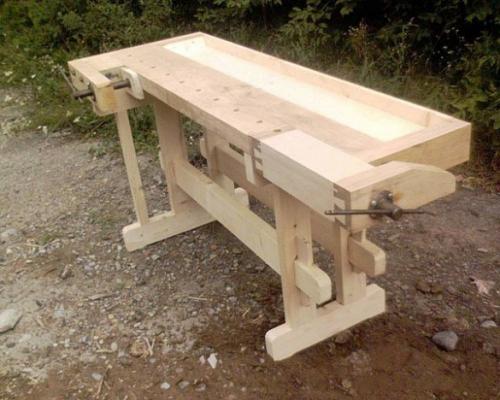

Верстак из дерева своими руками чертежи. Проект верстака

Для изготовления столярного верстака своими руками необходимо сначала разобраться с его параметрами, оптимальными именно для вас.

Первое и самое главное, на что следует обратить внимание, разрабатывая проект будущего верстака – это на его высоту. Ведь работать за ним придется подолгу. А устать, стоя за слишком высоким или слишком низким верстаком, можно в два счета.

Размеры верстака для работы выбираются с таким расчетом, чтобы можно было работать, стоя в полный рост и не сутулиться. Для человека среднего роста высота стола должна быть в пределах 70…90 см. Но лучше ориентироваться на особенности своей собственной анатомии. Оптимально, если верхний срез ножек будет находиться на уровне ваших опущенных рук. Когда к этой высоте добавится несколько сантиметров (толщина крышки верстака), вы поймете, что работать, стоя за таким столиком - одно удовольствие.

Оптимальная высота столярного стола для работы стоя для человека среднего роста - 70-90 см.

Крышку верстака, так же как и рабочую поверхность, лучше сделать из деревянного массива или фанеры. Есть люди, которые используют для этих целей стружечные материалы, легкие листы ДСП и т.п.. Настоятельно не рекомендуем вам брать с них пример. Это плохой проект - ведь нагрузки на поверхность конструкции могут быть вполне ощутимыми, а стружечная плита в таких условиях быстро выйдет из строя.

Ося участник FORUMHOUSE

Я 5 лет назад от соседа получил в подарок 2 листа фанеры. Ее было решено использовать при строительстве верстака. Размер верстака определился сразу – жалко было резать такой лист. Опыт показал, что лишних сантиметров у стола не бывает. Высота определилась по высоте ладоней от пола и составила 850 мм.

В идеале, самодельный верстак должна иметь на крышке специальный лоток для хранения инструментов и заготовок из дерева, участвующих в работе, а также специальные отверстия (гнезда) для клиньев и гребенок. С помощью клиньев и (или) гребенок детали и заготовки будут закрепляться на поверхности стола. Именно на крышку следует монтировать вспомогательные зажимы (тиски) для фиксации обрабатываемых пиломатериалов.

Размеры верстака могут варьироваться в зависимости от габаритов вашей мастерской. Но, как показывает практика, оптимальные габариты крышки равны – 700 мм в ширину и 2000 мм в длину.

Опоры (ножки) верстачка можно сделать из деревянного бруса 120*120 мм, не более. Этого будет вполне достаточно для того, чтобы конструкция получилась устойчивой и не расшатывалась под воздействием грубой физической силы.

Устройство столярного верстака. О столярных верстаках

Устройство и назначение верстака

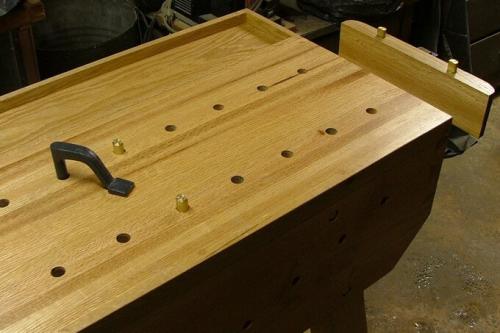

Столярный верстак – это рабочий стол для ручной и механической обработки деревянных изделий. Конструкция и эргономика классического столярного верстака позволяют фиксировать детали в различных пространственных положениях и с максимальным удобством выполнять основные столярные операции: изготавливать деревянные детали, производить сборку конструкций, покрывать их отделочными составами. Традиционный столярный стол предназначен для работы с пиломатериалом длиной до 3-3,5 м. Для обработки более длинных заготовок используют верстак плотника.

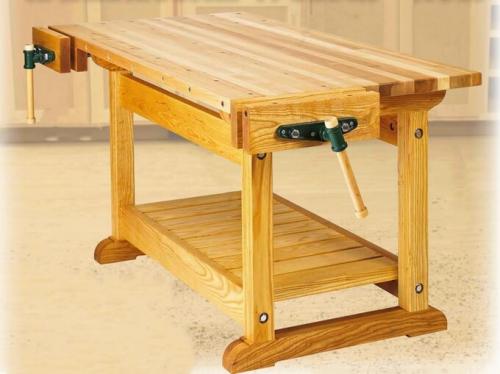

Стол для столярных работ состоит из верстачной доски (крышки) и подверстачья (несущей рамы). Традиционный верстак оснащают передними (фронтальными) и задними (торцевыми) тисками с помощью которых заготовки фиксируют в необходимых пространственных положениях.

В крышке стола и деревянных губках тисков присутствуют отверстия. Они предназначены для установки прижимов и упоров различного сечения и высоты.

Расставив упоры в нужной конфигурации, между ними располагают деталь и поджимают винтовым механизмом тисков. Таким образом заготовка надежно фиксируется в горизонтальном положении. Исходя из толщины деревянной детали, используют упор соответствующей высоты, который не будет выступать за край заготовки и мешать обработке.

Как подобрать оптимальную высоту верстака?

Высота столярных верстаков варьируется в пределах 85-95 см. Оптимальную высоту стола подбирают ориентируясь на рост мастера. Если, стоя у верстака, ладони свободно упираются в его крышку, значит ростовка подобрана правильно. За таким верстаком будет удобно выполнять все основные операции, без частых сгибаний и вытягиваний, которые приводят к быстрому утомлению.

Из каких материалов лучше изготавливать конструкцию?

Столярный верстак должен обладать достаточной прочностью и жесткостью, поскольку при эксплуатации он подвергается большим нагрузкам как статическим, образующимся под весом массивных заготовок, так и динамическим, возникающим в процессе пиления, сверления, ударов и пр. Достаточные характеристики прочности обеспечиваются не только особенностями крепежных узлов, но и типом используемых материалов.

Для изготовления основания традиционно применяют древесину хвойных пород. Крышку стола изготавливают из прочной древесины: дуба, бука, ясеня, клена и пр. Пиломатериалы, используемые для создания верстачной доски, должны быть сухими (влажность порядка 12%) без сучков и других пороков.

Об изготовлении верстачной крышки

Опыт показывает, что при изготовлении столярного верстака своими руками целесообразней приобретать уже готовый клееный щит, который станет заготовкой для крышки. Силы и время потраченные на раскрой, прифуговку кромок, склеивание щита и его выравнивание при создании столь массивной детали окажутся несопоставимы с сэкономленными средствами.

При выполнении работ, которые увеличивают риск повреждения крышки: сверлении, долблении и пр., рабочую поверхность верстака лучше застелить толстым фанерным листом или ДВП, вырезанным по форме крышки. Сделать этот простой настил целесообразно сразу вместе с верстаком.

Видео самодельный столярный верстак с тисами и фрезером Homemade Workbench with yews and a router
