Электропроводка в деревянном доме должна не только выполнять свои функции, но и быть безопасной, поэтому к качеству ее выполнения предъявляются повышенные требования. Можно выполнить электропроводку в деревянном доме своими руками, однако при этом следует соблюдать все правила монтажа.

Делаем электропроводку в деревянном доме своими руками

Работы необходимо разбить на несколько этапов:

• Составление проекта и расчет общей мощности оборудования;
• Выбор кабелей, электроаппаратуры, монтажных элементов по расчетной нагрузке;
• Ввод в дом и подключение вводного автоматического выключателя,  счетчика электроэнергии, монтаж распределительного щита;
• Прокладка кабелей, разводка их по точкам;
• Монтаж розеток, выключателей, осветительной аппаратуры;
• Монтаж заземления и УЗО;
• Испытания и проверка.

Проект электроснабжения дома

Для того чтобы правильно спроектировать электропроводку, необходимо установить общую мощность электрооборудования. Последовательность проведения работ по проектированию:

1. Начертить план дома и указать расположение всех осветительных приборов, розеток, оборудования с индивидуальным подключением.
2. На чертеже необходимо указать максимальную мощность приборов с учетом пусковых токов электродвигателей.
3. Осветительная аппаратура подключается к отдельным группам электропитания, количество этих групп зависит от размеров дома и мощности осветительных приборов. Обычно для небольшого дома все светильники можно подключить к одной группе.
4. Необходимо также предусмотреть освещение дворовой территории, причем, если дом используется как дача для временного проживания, целесообразнее подключить освещение двора на отдельный автоматический выключатель – таким образом, можно будет обесточить дом на время отъезда, не отключая внешнего освещения.
5. Мощные бытовые электроприборы подключают к отдельной группе электропитания, через отдельный автоматический выключатель. К таким приборам относятся водонагреватели и электрокотлы, а также электрические печи, плиты, конвекторы – всё оборудование с большой потребляемой мощностью.  Для таких электроприборов необходимо прокладывать отдельный кабель.

Требования к электропроводке в деревянном доме. Особенности закрытой проводки в деревянном доме

Как вы поняли, закрытую проводку можно делать на этапе строительства или капитального ремонта. Причем при ее прокладке есть особенности: все узлы соединений должны быть смонтированы в специальных металлических коробках, к которым должен быть свободный доступ. Их нельзя прятать под отделкой, потому их крышки подбирают в тон и/или стараются расположить в местах, не привлекающих внимания.

При устройстве скрытой проводки в деревянном доме обязательно все соединения делают в металлических монтажных коробках

Если скрытая проводка в деревянном доме ведется не кабелем, а изолированными проводами, толщина стенок металлических труб регламентирована:

• для медного провода сечением до 2,5 мм²толщина стенок может быть любой;
• при сечении до 4 мм²толщина металлической стенки должна быть не менее 2,8 мм;
• если жилы имеют сечение от 4,5 до 10 мм² труба должна иметь стенку не менее 3,2 мм;
• при сечении от 10,2 до 16 мм² стенка должна быть не тоньше, чем 3,5 мм.

При прокладке электрических кабелей требований к толщине стенок металлической трубы нет, потому допустимо кабели (они имеют двойную и тройную изоляцию)  укладывать в металлическую гофру или, как еще говорят, в металлорукав. Это намного удобнее и быстрее.

Прокладка кабеля в гофрированном металлическом шланге (металлорукаве) намного удобнее и требует меньших затрат времени и денег

Но в любом случае, так как провода будут спрятаны, доступ к ним крайне ограничен. Вносить изменения в существующую сеть — хлопотно и дорого. Потому, перед тем как приступить к установке закрытой электропроводки в деревянном доме, внимательно проверьте схему и делайте все очень тщательно и скрупулезно.

Открытая электропроводка в деревянном доме. Открытая проводка в деревянных домах по нормам и правилам

Деревянные дома хорошо горят. Эта банальная истина должна стать основой при выборе способа открытой электропроводки в деревянном доме.

О деревянном доме и его особенностях для электромонтажа

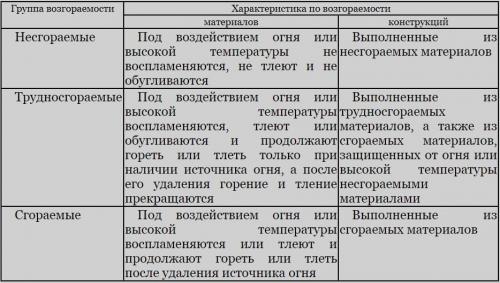

Нормативные документы скупы на рассуждения и строго, хотя и не всегда, формулируют свои правила и нормы. Касаемо электропроводки, как открытая, так и скрытая электропроводки могут быть проложены по трём типам оснований:

• Сгораемому основанию, в том числе и прежде всего, в деревянном доме по деревянным стенам;
• По трудно сгораемому основанию. Трудносгораемые материалы перестают гореть и тлеть при удалении источника горения.
• Несгораемые материалы даже не начинают гореть и тлеть при наличии источника огня.

Все перечисленные характеристики материалов и конструкций из них сделанных, относятся к характеристикам возгораемости и являются нормативными группами возгораемости.

Данная терминология, хоть и относится к пожарной безопасности, активно используется в нормативных документах по устройству электроустановок.

Все виды древесины относятся к сгораемым материалам. Как следствие, по данной нормативной терминологии, деревянные дома относятся к сгораемым конструкциям, а электропроводка должна выполняться, как проводка по сгораемым материалам и конструкциям.

К слову о древесине. Если вас интересует качественный пиломатериал из лиственницы, рекомендую компанию Listvennica.Moscow. Компания продаёт в Москве и Подмосковье разнообразные пиломатериалами из лиственницы: штиль и софтлайн вагонку, брусы, обрезную, половую и палубные доски, бруски, террасную доску. Для подробностей смотрите источник – сайт компании.

Вывод 1

Проводка в деревянных домах по нормам и правилам относится к электропроводке о сгораемым основаниям.

Открытая проводка в деревянном доме

Деревянные дома, хоть и горят за милую душу, в способах электромонтажа не хуже каменных. Нормативно в деревянном доме допускается, как открытая, так и скрытая электропроводка. В данной статье нас интересует открытая проводка в деревянном доме.

Для начала нужно вспомнить, что такое открытая проводка, то тем же нормативам, кстати перечисленными в конце статьи.

Открытой, считается проводка, которую прокладывают по ограждающим и любым другим  конструкциям дома: стена, балка, потолок, в нашем случае, деревянном доме.

Без примеров понятно, что если мы в доме видим  электрическую проводку, то она относится к типу открытая.

Разрешённые способы открытой электропроводки в деревянном доме

Для открытой разводки электрики в деревянном доме разрешены следующие способы:

• Прокладка кабеля по деревянным поверхностям (незащищённая проводка);
• С закреплением на тросах;
• При помощи роликов;
• Ретро проводка на фарфоровых изоляторах;
• С использованием струны;
• Свободно подвешенной.

Защищённая проводка

• В металлических и пластиковых трубах;
• В специальных коробах для проводки (глухих и с крышкой);
• Металлическим гофрированном рукаве;
• Пластиковом электро– плинтусе (и наличниках);
• Электро технической гофре из пластика;
• И в других (важно!) несгораемых материалов.

Вывод 2

Открытая проводка в деревянных домах разрешена любым существующим способом, но только с использование негорючих материалов и конструкций.

Открытая проводка в деревянном доме: базовые правила

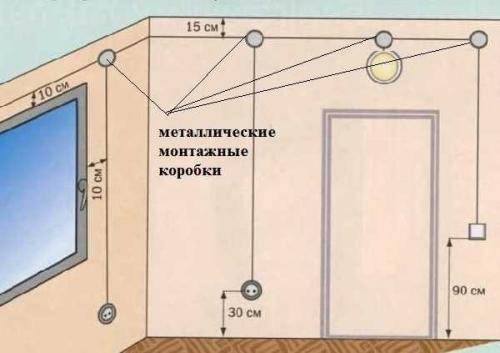

Есть несколько нормативных базовых правил открытой проводки в деревянных домах, которых нужно придерживаться, делая работы по электрике в деревянном доме.

Во-первых, высота горизонтальных трасс незащищённой проводки должна быть от двух метров;

Во-вторых, защищённая проводка в коробах, трубах и т.п. прокладывается на любой высоте;

В-третьих, расстояние от проводки до параллельно проложенных трубопроводов дома (водопровода) должно быть не менее 10 см. До газопровода не менее 40 см.

В-четвёртых, пересечение проводки и труб в доме не должно быть ближе 5 см.

В-пятых, особое внимание уделяется проходу открытой проводки через стенки и этажи деревянного дома. Здесь способ прокладки должен обеспечить защиту и сменяемость проводки. Удобно установить в стене гильзу из трубы или кусок короба. Кабель должно уплотнить и защитить от влаги, легко вынимаемым уплотнителем.

В-шестых, электроустановочные изделия (розетки, выключатели) должны быть открытого типа с металлической площадкой в конструкции или установлены на несгораемую площадку.

Скрытая электропроводка в деревянном доме под гипсокартоном. Как нельзя делать проводку в деревянном доме

При монтаже электролиний в домах из дерева многие электрики, особенно непрофессиональные, допускают наиболее распространенную, поэтому и самую опасную ошибку — монтируют провод непосредственно на деревянную конструкцию, да еще и прикрывают магистраль деревянными же отделочными материалами.

Излишняя надежда на прочность изоляции провода оборачивается пожаром спустя несколько лет эксплуатации. Внутри деревянных каналов происходит много процессов, которые предусмотреть нельзя.

Температурные перепады, изменение влажности, накопления пыли, деформации вызывают микроповреждения изоляционных материалов даже самого высокого качества.

При достаточно высоких нагрузках, например, когда включено освещение во всех комнатах, работают телевизор, холодильник, да еще и хлебопечка или мультиварка, возможен пробой между параллельно идущими проводниками.

Если они ничем не отгорожены от деревянного основания, электропроводка в деревянном доме загорается — пожар неизбежен.

На чтобы хотелось обратить внимание:

При монтаже скрытой электропроводки в деревянном доме запрещено прокладывать кабель непосредственно по деревянным основаниям, а также выполнять прокладку с использованием гофрированных труб (гофра), металлорукавов и пластиковых коробах. Это является нарушением «Правил Устройства Электроустановок» 7.1.38.

Использование пластиковых гладких или гофрированных труб опасно по причине возможности повреждения их грызунами. Как показывает практика — современные мыши и крысы очень любят полакомиться изоляцией проводов, да и самыми трубами.

Скопление древесной пыли в коробах и каналах приводит к очень быстрому возгоранию и распространению огня по всему дому.

Опасность состоит в том, что пламя распространяется внутри стен. Потушить его обычными пожарными средствами практически невозможно, даже если оно обнаружено на начальном этапе.

Монтаж электропроводки в деревянном доме , особенно при его небрежном исполнении, часто сопровождается микроскопическими повреждениями изоляции, которые при нагревании могут служить причиной замыкания. Температура дуги, возникающей при закорачивании проводников, достигает 5000 °С.

Пластиковые короба и гофрированные рукава такой температуры не выдерживают и прогорают, давая доступ пламени к деревянным конструкциям. Даже пропитанное специальными веществами дерево при нагревании до такой степени воспламеняется.

Не защищают от столь высокой температуры и стальные гофрированные рукава. Их стенки очень тонкие и не рассчитаны на столь высокий уровень нагрева.

Одной из характеристик защитных каналов для прокладки электропроводки является локализационная способность — свойство выдержать процесс короткого замыкания без прогорания на протяжении того времени, которое необходимо для самозатухания дуги.

Достаточным уровнем этого параметра обладают только стальные короба и трубы. Именно они и являются единственно возможными элементами для прокладки скрытых электросетей в деревянных строениях.

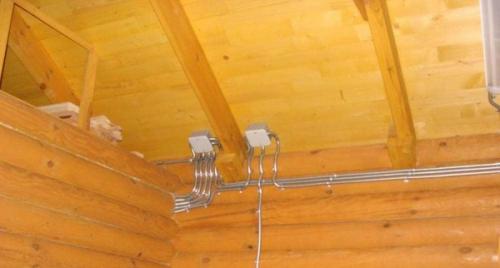

Металлические трубы очень технологичны для установки каналов прохождения электрокабеля. Помимо возможности нарезания их на куски требуемой длины, их можно соединять различными способами: сваркой, пайкой, резьбовыми муфтами, тройниками и т.д. Устойчивость труб к коррозии можно увеличить, покрасив ее защитной краской.

Стоимость стальных труб сравнительна со стоимостью гофрированного рукава хорошего качества. Медные трубы несколько дороже, но они проще в монтаже и практически не подвержены атмосферным воздействиям.

Проводка в деревянном доме в кабель канале. Открытая или закрытая

Существуют два основных типа построения электрической проводки: открытый и закрытый. В первом случае кабель располагается на открытом месте: крепится к стенам, укладывается на наружных полках и так далее.

Процесс проведения кабеля открытым методом в деревянном доме может выполняться одним из двух основных способов:

1. С применением коробов, гофрированных труб или кабель-каналов. Вариант уместен для домов с плоскими стенами, которые, к примеру, отделаны вагонкой. Ключевым преимуществом данного подхода является доступность кабеля, возможность оперативного ремонта или замены, обустройства дополнительной ветки. Поскольку провода открыты, то они прекрасно охлаждаются, что исключает вероятность перегрева или возгорания. Для лучшей вентиляции полость кабель-канала должна быть заполнена проводами на 60% или меньше.
2. Для деревянного дома из оцилиндрованных бревен подойдет монтаж кабелей с помощью изоляторов. Сначала фиксируют керамические ролики, являющиеся отличными диэлектриками, затем к ним закрепляют кабели. Данная технология является устаревшей, ею редко пользуются даже сегодня. В идеале должны применяться разноцветные витые пары.

1. Установка на скобы. Альтернативный метод, который подходит в случае невозможности укладки кабеля в коробах или фиксации на изоляторах.
2. Ретро-проводка, позволяющая максимально эффектно и необычно замаскировать зафиксированный на стенах и под потолком кабель.

Скрытый монтаж электрической проводки уместен и желателен во всех ситуациях, когда внешние стены, пол и потолок дома еще не были покрыты отделочными материалами. Для деревянных домов кабели должны прятаться в металлические или гофрированные трубы. Категорически запрещено применение пластиковых кабель-каналов. Метод требует больших капиталовложений, но позволяет обеспечить качественную и безопасную укладку, спрятав кабель от глаз.

Нельзя однозначно сказать, что какая: скрытая или открытая электропроводка – для деревянного дома лучше или хуже. Все зависит от индивидуальных предпочтений, условий эксплуатации, наличия или отсутствия подходящего инструмента и других факторов. Например, в доме уже были отделаны стены, поэтому не хочется срывать вагонку, чтобы выполнить скрытую укладку. В подобном случае выбирают метод открытого монтажа.

Источник: https://dekor-i-interer.ru-land.com/stati/skrytaya-provodka-v-derevyannom-dome-polimernaya-truba

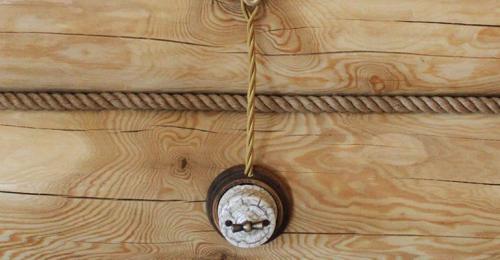

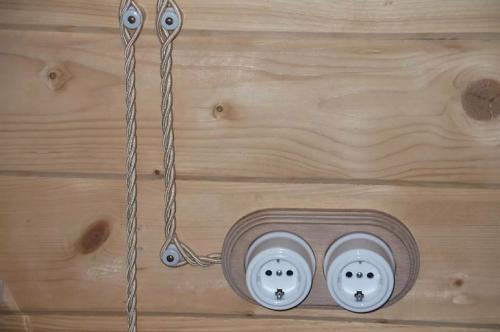

Ретро проводка в деревянном доме. Как правильно сделать ретро проводку своими руками: монтаж витой электропроводки в деревянном доме на фарфоровых изоляторах под старину

Ретро проводка в деревянном доме — наименее трудоемкий в монтаже вариант электросети. Она соответствует требованиям пожарной безопасности и имеет привлекательный вид. Используют специальные кабели и фурнитуру.

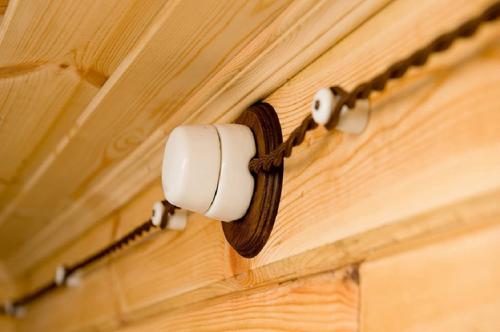

Что такое ретро проводка

Так называют домашнюю электросеть, выполненную в стиле 30-х годов прошлого века.

Применяют декоративные витые кабели в шелковой изоляции. Электроточки (розетки и выключатели) тоже имеют старинный вид.

Устройство декоративной электропроводки

Сеть имеет следующие отличительные черты:

1. Кабели прокладывают открытым способом.
2. Их размещают на изоляторах так, чтобы они отстояли от стен на расстоянии в 1 см.
3. Применяют лучевую схему с минимальным числом разветвлений, при которой к 1-2 потребителям тянется собственная линия. Это объясняется тем, что декоративные кабели имеют сечение не больше 2,5 кв. мм.

Изоляторы крепят к стене дюбелями или саморезами, а розетки и выключатели используют накладные.

В остальном ретро проводка ничем не отличается от традиционной. Она соответствует требованиям ПУЭ, в распределительном щите устанавливают УЗО и автоматические выключатели.

Сфера применения

Ретро проводку устраивают на таких объектах:

• в бревенчатом доме или каркасном из СИП-панелей;
• в квартире с интерьером, оформленным в стилях прованс, кантри, винтаж или лофт.

К деревянным постройкам предъявляются высокие требования по обеспечению пожарной безопасности. Прокладывать здесь провода скрытым образом разрешают только в несгораемых кабель-каналах или толстом слое штукатурки (от 2 см). В первом случае придется зашивать стены и потолок листовым материалом по каркасу, поскольку штробить стены сложно (из бревен) или невозможно (СИП-панели). Устройство ретро проводки обойдется дешевле и не приведет к сокращению полезной площади.

Стили прованс и кантри предполагают оформление интерьера под сельский дом. Приветствуются нарочито грубое исполнение предметов и коммуникаций с использованием натуральных или устаревших материалов.

Винтаж является синонимом слова ретро. В интерьере используют светильники довоенного времени, радиолы, обои и скатерти эпохи раннего Советского Союза.

Лофт в переводе на русский означает «чердак». Стиль предполагает открытую прокладку коммуникаций, отсутствие штукатурки на кирпичных стенах, демонтаж перегородок с целью объединения комнат в одно большое помещение и т.д.

Необходимые материалы для ретро проводки

Розетки, кабели и прочие изделия в стиле ретро выпускают многие компании. Рекомендуют приобретать весь набор у одного производителя, чтобы внешне проводка представляла собой единую гармоничную композицию.

Кабели (провода)

Декоративные проводники имеют следующие характеристики:

1. Материал — медь.
2. Изоляция — двойной ПВХ с оплеткой из технического шелка или хлопка. Оболочку пропитывают антипиреном (затрудняет воспламенение), иногда покрывают лаком. Декоративным проводам присуще большое разнообразие цветов.
3. Сечение — 0,75, 1,5 и 2,5 кв. мм.
4. Число жил — 2 или 3.
5. Форма — витые.

В зависимости от сечения (кв. мм), максимальная нагрузка составляет (кВт):

• 0,75 — 2,9;
• 1,5 — 4,4;
• 2,5 — 6.

Крупнейшие российские производители:

1. Фабрика электротоваров «Гусевъ».
2. Villaris (российско-испанское совместное предприятие).
3. Bironi.
4. Gemini Electro.

Следующие компании начали свою деятельность относительно недавно: Zion, «Рыбинсккабель», Lindas, «ОТМ Групп», Retrika.

Из зарубежных компаний наиболее крупными являются Fontini, Replikata, Gi Gambarelli, Cordon Dor.

Кабели марки «Гамбарелли» выделяются среди других негорючестью, что подтверждено пожарным сертификатом. Еще одно преимущество — жесткость оболочки, благодаря которой провод не провисает на изоляторах. На это следует обращать внимание, поскольку многие другие кабели, особенно недорогие, имеют мягкий покров. По этой причине приходится уменьшать шаг изоляторов, иначе проводка быстро приобретает малопривлекательный, неаккуратный вид. Подобным недостатком обладает, например, продукция компаний Fontini и Cordon Dor.

Российские провода не уступают в качестве импортным, но стоят намного дешевле.

Скрытая электропроводка в деревянном доме. Как проложить кабель в деревянном доме.

Рассмотрим все эти способы прокладки проводов в деревянном доме. Если в первом случае электропроводка оказывается на виду, что влияет на скорость обнаружения нештатной ситуации (перегрева кабеля и т.п.), то во втором варианте она скрыта за облицовкой или в деревянном массиве. Соответственно, что происходит с кабелем — непонятно. Отсюда страхи и сомнения застройщика: «А вдруг что-то случится с электропроводкой? Загорится она или нет?».

Практика показывает, что «слабым» местом в электросети является не сам кабель (не рассматриваем случаи грубейшего нарушения монтажа, использование кабеля с заниженным сечением, на который «повесили» большую нагрузку, «скрутки» на изоленте на трассе, чтобы срастить кабель), а места соединений — распаечные коробки, выводы для подключения потребителей, т.е. розетки, выключатели и т.д.

Современные силовые кабели, с аббревиатурой ВВГнг и пр., не поддерживают горение.

Постоянно ведутся споры, где безопаснее вести кабель — снаружи или внутри стен, допустима ли открытая проводка в деревянном доме. Есть мнение, что если проложить проводку по стене, это даст нам время увидеть и среагировать на аварийную ситуацию и принять правильное решение, как действовать дальше. Тушить пожар или эвакуироваться.

Проще говоря, почувствовать запах дыма сразу, а не потом, когда пламя уже перекинется на элементы конструкции. Если электропроводка смонтированна в стене, даже в стальной трубе, то от пожара это тоже может не спасти.

Semik ( Пользователь FORUMHOUSE):

Могу сослаться на свой опыт работы пожарным и опыт электрика в аварийке. Стальные трубы больше нужны для механической защиты проводки от «дурака», зубов крыс, которые могут прогрызть даже металлорукав и повредить кабель. Я не раз видел, как стальная труба, с замкнувшей внутри проводкой, раскалялась докрасна. Случись такое в деревянной стене, и пожар неминуем.

По словам пользователя, первое, о чём следует подумать при монтаже электропроводки – это грамотный расчёт всех сечений кабеля и выбор электротехнического оборудования для защиты. Т.е., образно говоря, нет смысла ставить автомат защиты на 100 А на провод сечением в 0.75 кв. мм с расстоянием до потребителя в километр.

Отсюда — безопасная электрическая сеть — это сбалансированная система, где каждый элемент, начиная от автоматов защиты и заканчивая сечением и длиной кабеля, а также конечным потребителем, подобраны друг к другу. Надеяться на то, что протянув  кабель через металлическую трубу в условной деревянной стене, мы уже обезопасили себя от пожара — заблуждение. Правила прокладки кабеля в деревянном доме – вещь довольно туманная, пока мы решили лишь часть сложной задачи, о которой будет рассказано ниже.
