Скрытая проводка в деревянном доме. Полимерная труба

Сама по себе труба напоминает шланг от пылесоса. Она гофрирована, ее главной отличительной чертой является то, что материал, из которого она изготовлена, не поддерживает возможный процесс горения. Он не выделяет при оплавлении отравляющих для человека газов, а испарения фенолов и других активных соединений в нормальном состоянии не превышают общемировых норм. (В частности, они меньше, чем выделяет пластиковая бутылка, в которую разливают газированную воду).

Диаметр трубы можно выбрать. Чем больше проводов, тем толще должна быть гофра. Однако следует иметь в виду, что все провода должны располагаться в трубе свободно, их нельзя «впихивать» во-избежании перетирания и повреждения изоляции. Стоит упомянуть все преимущества такой организации проводки:

в гофру можно убрать сразу все провода в помещении, убирая эффект «паутины проводов»;
гофрированная труба надежно отделяет пожароопасную поверхность стен от проводов под напряжением;
гофрированная труба обладает возможностью экранирования вредного электромагнитного излучения, исходящего от проводов с переменным током. Это достигается за счет внутренней отделки такой трубы металлизированным экранирующим материалом;
превосходное локальное устройство электрохозяйства;
гофрированная труба имеет привлекательный, немного футуристичный вид. Особенно на фоне классического традиционного деревянного массива.

Однако у гофрированных труб есть и существенные недостатки:

Дорогостоящие проблемы дизайна.

Труба сама не в состоянии нести нагрузку собственного веса. Она, конечно, прекрасно может быть изогнута на 180 градусов с минимальным радиусом, но в этом и ее минус. По большей части своей протяженности все-таки желательно, чтобы такой «контейнер» выглядел ровным, параллельным углам помещения. В случае с гофрой это невозможно, даже если устанавливать кронштейны на очень малом расстоянии друг от друга. «Шланг» все равно будет иметь волнообразную форму (и если смотреть на него издалека – тоже).

Какой цвет не подбери (в тон стенам или контрастирующий яркий белый) волнистость трубы будет сильно портить эстетичность помещения. И единственный выход здесь – уложить гофру в сплошной и жесткий направляющий желоб, который в свою очередь будет крепиться к стенам. Но тогда возникают вопросы к желобу:

из чего он должен быть сделан (пластик / металл);
как он будет сочетаться с интерьером;
насколько он громоздок и насколько трудоемким является его монтаж, т.е. проблема не решается, но усугубляется, переходя в новое качество.
Проблема замены и ремонта проводки.

От огня с помощью гофрированной трубы мы защитились. Но как нам обеспечить доступ к проводке для обеспечения ее обслуживания и если необходимо, то и замены? Хотя теоретически это и просто, на практике это перерастает в грандиозное мероприятие. Действительно, т.к. труба гофрированная, то необязательно из нее что-то вынимать – достаточно просто ее сдвинуть, обнажив интересующий участок провода. Далее можно осуществить ремонт (заменив, к примеру, участок с поврежденной изоляцией) и вернуть все на место. Однако рачительные хозяева скорей предпочтут заменить весь провод целиком (от клемм до клемм), чем кустарным образом создавать из одного опасного участка сразу два (ведь у заменяемого участка 2 конца). И здесь, как минимум, без распрямления все гофры целиком не обойтись (чтобы можно было потом вытащить из нее весь интересующий нас провод).

А если пучок проводов еще и закручивается по спирали (как того требуют правила проведения электротехнических работ), то здесь речь может идти только о полном демонтаже всей гофры с вытягиванием всего пучка и последующей заменой провода. Это, конечно, не повторное оштукатуривание как в случае скрытой проводки, но не очень-то удобно держать провода не в открытом доступе.

Открытая электропроводка в деревянном доме. Какой кабель использовать для проводки в деревянном доме: виды проводки и основные правила безопасности

Деревянный дом – это не только красиво и полезно, но и опасно, когда существует риск возгорания от неправильно подобранной и смонтированной электропроводки. Поэтому каждый хозяин собственного жилья из бруса или бревна должен иметь представление о том, какой кабель использовать для проводки в деревянном доме, какие его виды чаще всего применяются, как точно рассчитать сечение, чтобы не допустить перегрева.

Проводка в деревянном доме – узел высокого уровня ответственности

Какая электропроводка подходит для деревянного дома

Ввиду высокой пожарной опасности, проводка в деревянных сооружениях должна иметь только негорючую оболочку. При этом укладывается кабель 2-мя способами:

Открытый .

Есть несколько способов монтажа:

На плоских поверхностях . Электрический провод размещается в короб, гофру или канал. Плюс состоит в том, что кабель находится на виду и всегда доступен для ремонта, обслуживания или подключения. К тому же он постоянно вентилируется, благодаря чему не успевает нагреваться.
На стенке из круглых бревен . Электропроводка укладывается на предварительно смонтированные ролики-изоляторы. Хотя метод несколько устаревший, но все же при необходимости позволяет надежно провести электромонтажные работы.
Использование специальных скоб – в местах, где нет возможности закрепить коробы или изоляторы.
Маскирующая .

В большинстве случаев находят применение кабель-каналы, так как они весьма распространены и разнообразны – по форме, оттенку, ширине и длине. При этом они комплектуются необходимыми аксессуарами – заглушками, переходниками и проч.

Монтаж проводки в кабель-каналы

Закрытый .

Согласно определению ПУЭ, участки электротрассы, проложенные за отделкой (например, за навесным потолком или за гипсокартонной стеновой обшивкой), считаются скрыто установленными. В соответствии с требованиями пожарной безопасности внутренняя электропроводка обязательно должна укладываться в защиту.

Это может быть либо электромонтажная гофра из негорючего полимера или труба и короб из металла. При этом защитная конструкция должна препятствовать распространению огня, а сам кабель – оснащенным негорючей оболочкой.

Скрытая проводка может проходить под напольным покрытием

Определить заранее, какая электропроводка лучше – открытая или закрытая, проблематично. Так как нужно учесть много факторов. Например, если в доме уже проведена финишная отделка, то предпочтение нужно отдать первой.

Особенности электропроводов

Ввиду подверженности древесины горению, прокладка электропроводки должна производиться в соответствии со следующим рядом требований:

Строгое соблюдение правил электромонтажных работ. Сеть монтируется так, чтобы в ней не возникало участков перегрева изоляционной оболочки, а также возможности распространения пламени и переброса его на деревянные конструкции.
Установка электрощитка на специально подготовленную негорючую поверхность.
Надежный электрокабель. Лучше использовать 3-х-жильный медный кабель с изоляционной оболочкой из негорючих материалов. При этом требуется правильно рассчитывать для него сечение и не применять пластиковую гофру.
Автоматический выключатель на каждой ветке. Во избежание перегрузки токовой нагрузки сеть следует разделить на отдельные направления, оснастив их специальными предохранителями.

Щиток с автоотключением на несколько ветвей электропроводки

Снизить вероятность перегрева проводника в гофре или коробе можно, если заранее выбирать их по вместимости большей на 30-40%, чем необходимо.

Чтобы деревянный домик случайно не загорелся из-за неграмотно монтажа проводки, необходимо учесть следующий ряд особенностей в проектировании электросхемы:

важнейшие части, такие как – щиток, розетка, счетчик и проч. – располагать в открытых местах;
выключатель монтировать на высоте минимум 0,5 м от пола на видном месте, не закрытом предметами и мебелью;
розетки устанавливать на расстоянии от пола не менее 25 см в количестве, соответствующем используемым приборам – как правило, по одной на каждые 6 м^2;
не допускать в проводке скруток и избыточного числа изгибов;
применять такую схему, когда все электролинии находятся параллельно и под прямым углом относительно пола, потолка и схем;
нижнюю электроразводку монтировать на расстоянии 15 см от пола, верхнюю – 15 см до потолка;
для соединения устанавливать распределительные коробки, при этом используя модели из металла, а не пластика или дерева.

Керамическая распределительная коробка для открытой ретро проводки.

Для перехода электропроводов через деревянную стену или перегородку допускается применять отрезок толстостенной металлической трубы. С каждой стороны она должна выступать не менее чем на 1 см.

Вам будет интересно ! Как сделать правильную.

Востребованные электрокабеля для дома

В организации домашних электросетей чаще всего используются такие виды кабелей, как:

ВВГ.
ПУНП.
ВБбШв.
NYM.

Разберем детально характеристики каждого из них.

Источник: https://dekor-i-interer.ru-land.com/novosti/provodka-v-derevyannom-dome-no4-sozdanie-shemy-elektroprovodki

Как спрятать проводку в брусовом доме. Как правильно выполнить монтаж

Существует множество вариантов монтажа скрытой разводки электрической сети в деревянном доме или на даче, но только некоторые из них удовлетворяют нормам ПУЭ. Процесс проектирования и проведения электромонтажных работ должен полностью соответствовать требованиям как этого документа, так и нормам противопожарной безопасности. Скрытая электроразводка в строениях из бревна и бруса прокладывается в специальных кабель-каналах, которые способны локализовать воспламенение изоляции внутри себя. Они укладываются в штробы, прорезанные в древесине и обработанные огнеупорными материалами. Для каркасных конструкций технология проще: кабель-каналы размещаются в пустотах конструктивных элементов строения.

Лучшими изделиями для защиты проводов и кабелей, спрятанных в штробах и пустотах конструкций из дерева, считаются металлические короба и трубы. Такие кабель-каналы не нуждаются в дополнительной огнеупорной изоляции. Для гофрированных рукавов и коробов из негорючих полимерных составов необходимо предусмотреть круговую защиту от соприкосновения с древесиной, изготовленную из несгораемых прокладок, с минимальной теплопроводностью. В качестве материала для их установки можно использовать асбест, бетон, алебастр или цементную штукатурку. Толщина защитной прокладки рассчитывается исходя из мощности электропроводки и технических характеристик кабелей и проводов.

Самый надежный вариант монтажа электрической разводки, полностью соответствующий требованиям ПУЭ, в строениях из древесины — это прокладка проводов и кабелей в металлических защитных оболочках, трубах и коробах из меди или стали. Медные трубы легко изгибаются и режутся даже без использования специнструмента, что очень важно при монтаже разветвленной внутренней сети электроснабжения. Использование труб из стали более трудоемкий процесс, требующий высокой квалификации исполнителей и применения специальных инструментов.

Важно! Выполняя прокладку скрытой электрической проводки в металлическом коробе или трубе, мы решаем сразу две важные технологические задачи: защищаем провод или кабель от различных механических повреждений, а также исключаем возможность возгорания деревянного здания в случае короткого замыкания!

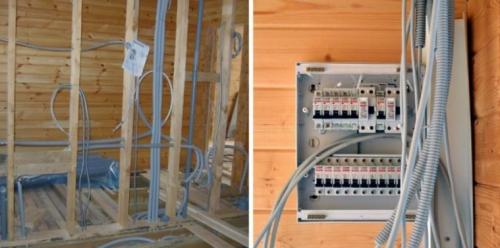

Проводка в деревянном доме нормы. Что разрешают строительные нормы

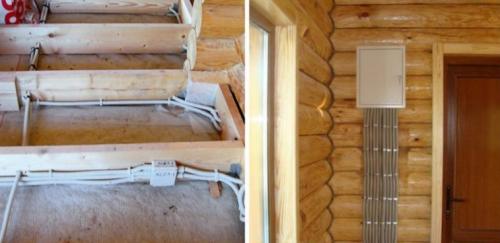

В отличие от строгих требований ПУЭ СП 31-105-2002 строительные правила для каркасных одноквартирных зданий СП 31-105-2002 разрешают монтаж проводки в деревянном доме без металлических коробов. Чем вызвано такое допущение, намного снижающее трудоемкость и материалоемкость прокладки сетей?

При анализе исследований, проведенных в скандинавских странах, Канаде и Америке, выяснилось, что причиной большинства пожаров служили неисправные бытовые приборы, а не сама проводка. При качественных материалах и соблюдении правил монтажа риск возгорания сводится к нулю.

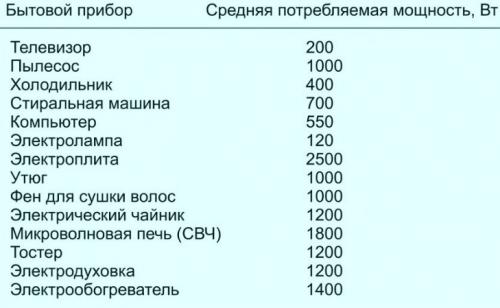

Российская версия СП 31-105-2002 — это адаптированная под наши условия технология, изначально разработанная в странах Европы и Америки. Поэтому строительные правила разрешают прокладывать силовые линии внутри пустотных конструкций без металлических каналов и труб. Но при важном условии — оболочка кабеля должна не гореть и не распространять огонь. Все составляющие электросети — сечения проводов, автоматические защитные устройства, длина цепей, электротехнические изделия, приборы — должны быть правильно подобранными, качественными и соответствующими друг к другу по всем техническим показателям.

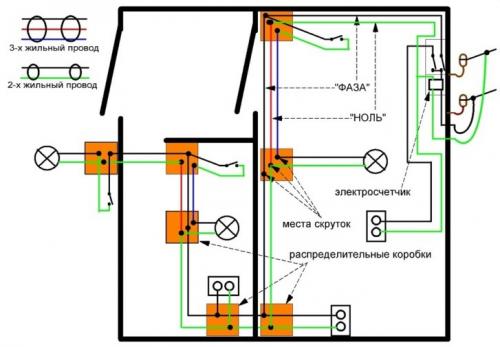

Схема электропроводки в деревянном доме

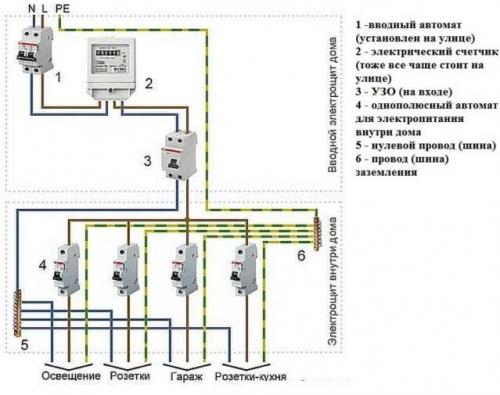

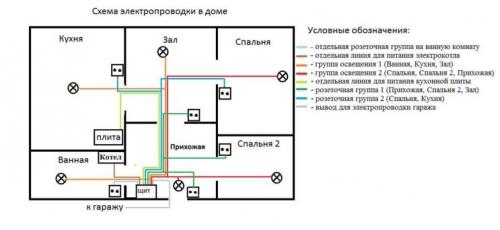

Для наглядного представления, а также определения расхода материалов нужно разработки схему электропроводки. Она состоит из нескольких ступеней:

вводный автомат и счетчик — на улице;
УЗО — на входе;
однополюсные автоматы для различных веток сети — в доме;
главная шина заземления — в электрощите.

Перед составлением схемы нужно начертить план дома с расстановкой мебели и оборудования, разметить розетки, выключатели, осветительных приборы. Согласно ПУЭ проводка для розеток и освещения должна быть отдельной от более нагруженных линий. Если в доме несколько этажей, на каждом размечаются основные и резервные точки питания.

Существуют правила по расположению проводки и электрофурнитуры в помещении:

розетки — на высоте не менее 300 мм от пола;
выключатели — 900-1500 мм;
провода укладываются по стенам только вертикально, горизонтально и под прямым углом без наклона;
чем меньше поворотов и соединений проводников, тем лучше;
от газопровода и отопительных приборов нужно отступить не менее 400 мм, от потолка 300 мм;
желательно, чтобы от распределительной коробки до самой отдаленной точки было не более 3 м.

Для электрощита нужно выделить сухое проветриваемое помещение. Схема выполняется в нескольких экземплярах, чтобы можно было использовать ее при тестировании системы или ремонте.

Источник: https://dekor-i-interer.ru-land.com/novosti/provodka-v-derevyannom-dome-no4-sozdanie-shemy-elektroprovodki

Скрытая проводка в каркасном доме

В городских квартирах электропроводку обычно «замуровывают» в толще штукатурки. Эстетично и аккуратно. Спрятанные провода больше защищены от случайных задеваний и перегрызаний людьми и животными соответственно.

А что в деревянном доме, где нет толстого слоя штукатурки? Мы можем сделать специальные отверстия в каркасе, через которые уложим кабель во время сборки.

А если каркас уже готов, стены зашиты? Чтобы проложить кабель или его переложить, придется разбирать стену!

Вывод: предусмотрите скрытую проводку заранее , до строительства, на этапе проектирования.

Скрытая проводка по требованиям ПУЭ

«Правила устройства электроустановок (ПУЭ)» – документ вроде «Библии для электрика». Разработан давно и не склонен меняться.

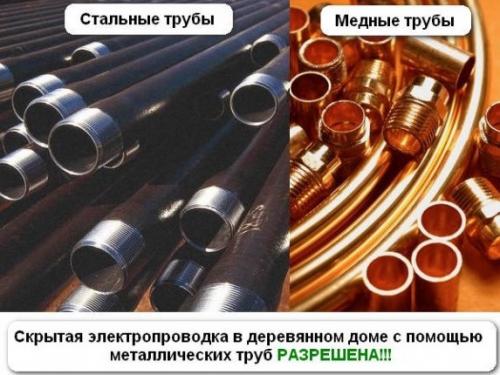

Согласно ПУЭ, проводку надо делать «в металлических трубах, обладающих локализационной способностью». Их стенки должны быть достаточно толстыми, чтобы не прогореть, если возникнет вспышка при пробое и коротком замыкании.

Последнее издание ПУЭ действует с 2003 года. Глава же про скрытую проводку не менялась с советских времен. А ведь еще в середине 80-х даже не знали о кабелях, не поддерживающих горение.

Не удивительно, что многие специалисты по электромонтажу считают ПУЭ «умирающим от старости» документом, а к рекомендациям почти 40-летней давности мало кто прислушивается.

Санузел каркасного дома, построенного нами в Прибрежном парке. Смонтировано скрытое электричество.

Но давайте посмотрим, от чего же защищают трубы электропроводки.

1. Дефекты в кабеле

Вдруг кабель повредился при транспортировке и прокладке? А вдруг нашествие грызунов? А вдруг прибили картину именно в месте скрытой проводки?

Как видим, все эти «вдруг» – следствие ошибок проектирования, выбора материалов и спецов. Если же форс-мажор все-таки произойдет, должны сработать автоматы и УЗО, обязательные к установке.

2. Кабель смещается и передавливается со временем

Виной этому – усадка деревянного дома и неправильная планировка.

К счастью, каркасные дома не дают усадки, поэтому не придется ждать годами, чтобы проложить инженерные коммуникации.

Проводка в деревянном доме в кабель канале. Открытая или закрытая

Существуют два основных типа построения электрической проводки: открытый и закрытый. В первом случае кабель располагается на открытом месте: крепится к стенам, укладывается на наружных полках и так далее.

Процесс проведения кабеля открытым методом в деревянном доме может выполняться одним из двух основных способов:

С применением коробов, гофрированных труб или кабель-каналов. Вариант уместен для домов с плоскими стенами, которые, к примеру, отделаны вагонкой. Ключевым преимуществом данного подхода является доступность кабеля, возможность оперативного ремонта или замены, обустройства дополнительной ветки. Поскольку провода открыты, то они прекрасно охлаждаются, что исключает вероятность перегрева или возгорания. Для лучшей вентиляции полость кабель-канала должна быть заполнена проводами на 60% или меньше.

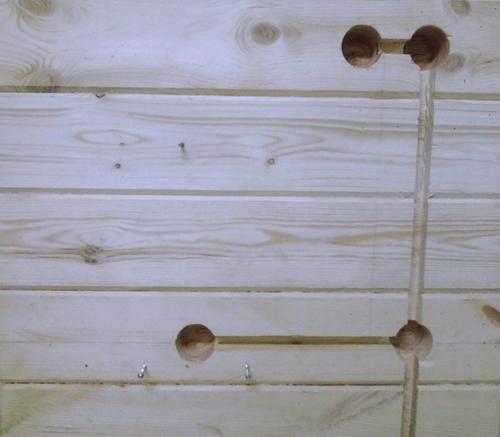

Для деревянного дома из оцилиндрованных бревен подойдет монтаж кабелей с помощью изоляторов. Сначала фиксируют керамические ролики, являющиеся отличными диэлектриками, затем к ним закрепляют кабели. Данная технология является устаревшей, ею редко пользуются даже сегодня. В идеале должны применяться разноцветные витые пары.

Установка на скобы. Альтернативный метод, который подходит в случае невозможности укладки кабеля в коробах или фиксации на изоляторах.

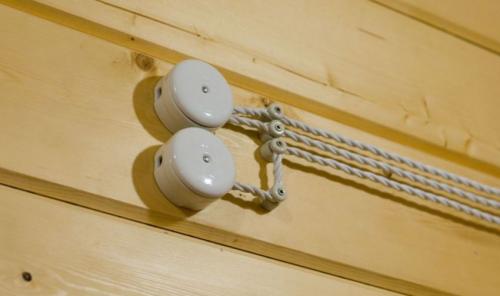

Ретро-проводка, позволяющая максимально эффектно и необычно замаскировать зафиксированный на стенах и под потолком кабель.

Скрытый монтаж электрической проводки уместен и желателен во всех ситуациях, когда внешние стены, пол и потолок дома еще не были покрыты отделочными материалами. Для деревянных домов кабели должны прятаться в металлические или гофрированные трубы. Категорически запрещено применение пластиковых кабель-каналов. Метод требует больших капиталовложений, но позволяет обеспечить качественную и безопасную укладку, спрятав кабель от глаз.

Нельзя однозначно сказать, что какая: скрытая или открытая электропроводка – для деревянного дома лучше или хуже. Все зависит от индивидуальных предпочтений, условий эксплуатации, наличия или отсутствия подходящего инструмента и других факторов. Например, в доме уже были отделаны стены, поэтому не хочется срывать вагонку, чтобы выполнить скрытую укладку. В подобном случае выбирают метод открытого монтажа.

Источник: https://dekor-i-interer.ru-land.com/novosti/provodka-v-derevyannom-dome-no4-sozdanie-shemy-elektroprovodki

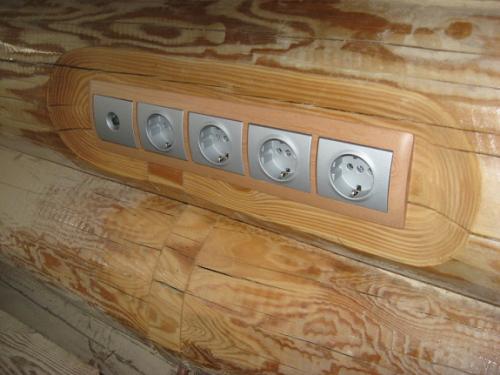

Скрытая проводка в доме из бруса. №2. Скрытая проводка в деревянном доме

Электропроводка в деревянных строениях может выполняться двумя способами:

скрытым;
открытым.

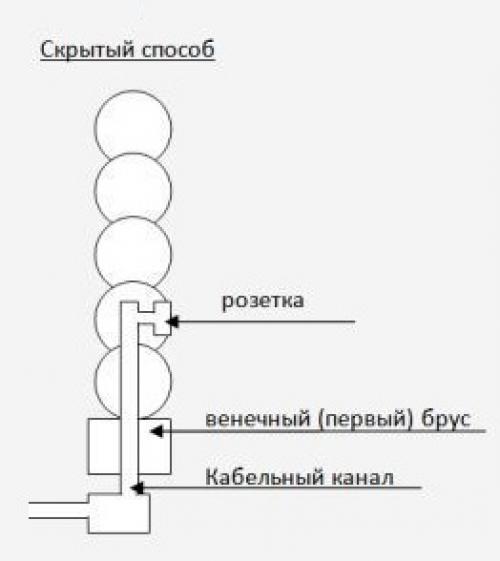

Скрытая проводка в деревянном доме выполняется сложнее и имеет массу рисков. Такие работы лучше доверять специалистам. Внутренняя проводка обустраивается тогда, когда деревянные стены дома обшиваются сверху отделочным материалом , например, вагонкой или гипсокартоном . В этом случае провода располагают между основной стеной и слоем облицовки. Естественно, оставлять провода незащищенными нельзя – их необходимо спрятать в металлическую трубу. Многие мастера допускают ошибку и используют в данных целях пластиковые рукава, ПВХ гофру или металлорукав. Делать этого нельзя по ряду причин:

нет гарантии того, что не нарушится изоляция кабеля и не возникнет короткого замыкания, а стенки коробов и труб не смогут выдержать подобной нагрузки. Итог – возгорание. Изоляция может нарушиться не только по причине ошибок в монтаже, но и в результате производственного брака, неправильного хранения и транспортировки. Микротрещины в изоляции большинство измерительных приборов не фиксируют, а со временем при воздействии постоянных нагрузок изоляция все больше и больше ослабевает;
пластиковая гофра и короб – слабая преграда для грызунов , которые могут ее запросто повредить, оголив провода;
для монтажа скрытой проводки в деревянных стенах подготавливаются пустоты, а в них со временем имеет свойство накапливаться древесная пыль, для возгорания которой достаточно небольшой искры. Локализовать подобный очаг возгорания проблематично.

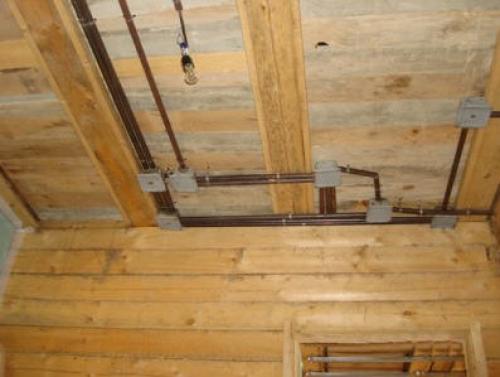

Именно поэтому скрытую электропроводку в деревянном доме необходимо монтировать с помощью металлических труб. Они способны обеспечить надежную защиту от возникновения коротких замыканий, но при этом необходимо выполнить ряд условий:

внутри и снаружи такие трубы должны иметь антикоррозионный слой ;
монтировать трубы лучше под небольшим наклоном, чтобы дать возможность конденсату свободно стекать;
трубы необходимо подключить к контуру заземления;
острые кромки, которые образуются при нарезке труб, могут повредить провод, на них необходимо одеть пластиковые втулки;
соединение труб должно быть герметичным;
в стенах необходимо вырезать каналы.

Лучший вариант – это медные трубы, но обойдется он недешево.

Нормы безопасности не нарушает и вариант с использованием штукатурки , хотя, на первый взгляд, он кажется не совсем подходящим. Чтобы обеспечить должную защиту, кабель со всех сторон необходимо окружить слоем штукатурки толщиной минимум в 10 мм, но для обеспечения возможности замены кабеля его необходимо поместить в металлорукав. На деле оказывается, что заменить кабель очень тяжело, а штукатурка со временем под воздействием «дыхания» дерева начинает трескаться.

Скрытая проводка в деревянном доме пуэ. Откуда уши торчат?

С самим ПУЭ ничего сделать пока не смогли. Это мощный и очень авторитетный среди электриков документ. Но строителям на ПУЭ начихать, и поэтому с их подачи у нас в России с января 2002 года принимается СНиП 31-02-2001 «Дома жилые одноквартирные» , где в разделе электрики прописывается следующее (п.6.17):

Электроустановки должны отвечать требованиям ”Правил устройства электроустановок" (ПУЭ) и государственных стандартов на электроустановки зданий с учетом положений настоящего пункта и быть оборудованы устройствами защитного отключения (УЗО).

Электропроводка, монтируемая непосредственно по поверхности строительных конструкций или скрыто внутри них, должна быть выполнена кабелем или изолированными проводами, имеющими оболочки, не распространяющие горение. Допускается пропускать такой провод или кабель непосредственно через конструкции дома (без использования втулок или трубок).

То есть, сослались на ПУЭ, но с изменением, что теперь допускается пропускать кабели через конструкции дома без дополнительной защиты. Робко так написали, допускается… Напомню, что «допускается» — это если иные способы объективно невозможны, то можно.

Также, здесь указано, каким кабелем должна быть выполнена электропроводка, но про то, что этот кабель при скрытой проводке надлежит защитить, скромно умолчали. Вроде бы по ПУЭ, на которые идёт ссылка, надо защищать, но тут это не упомянуто, и можно трактовать так, что и не нужно. Вот так хитро сделали.
