Основные требования к вытяжным каналам вентиляции в топочной: безопасность и эффективность

Основные требования к вытяжным каналам вентиляции в топочной: безопасность и эффективность

Вытяжные каналы вентиляции в топочной играют ключевую роль в обеспечении безопасного и эффективного удаления продуктов сгорания. Правильное их устройство и эксплуатация напрямую влияют на безопасность людей и долговечность конструкции.

Безопасность вытяжных каналов

Материалы и устойчивость к высоким температурам

Одним из ключевых требований к вытяжным каналам является использование материалов, устойчивых к высоким температурам и коррозии. Часто для изготовления каналов используются:

• Нержавеющая сталь
• Керамические материалы
• Термостойкие композиты

Эти материалы обеспечивают долговечность и предотвращают разрушение каналов под воздействием высоких температур.

Герметичность и отсутствие утечек

Герметичность вытяжных каналов критически важна для предотвращения проникновения угарного газа в помещение. Все соединения должны быть тщательно герметизированы с использованием термостойких уплотнителей.

Рекомендуется проводить регулярные проверки на герметичность, чтобы избежать потенциальных утечек.

Эффективность вытяжных каналов

Правильный диаметр и длина каналов

Диаметр вытяжного канала должен быть рассчитан с учетом мощности отопительного прибора и объема выдуваемых газов. Слишком узкий канал может привести к недостаточной тяге, а слишком широкий — к избыточному сопротивлению.

Длина каналов также должна быть оптимальной: избыточная длина может создать дополнительное сопротивление воздушному потоку.

Форма каналов и отсутствие изгибов

Для обеспечения эффективной вентиляции каналы должны быть прямыми и иметь минимальное количество изгибов. Каждый изгиб создает дополнительное сопротивление, что может снизить тягу.

Если изгибы необходимы, их количество должно быть минимизировано, а угол изгиба — быть не менее 90 градусов.

Регулярное обслуживание

Для поддержания эффективности вытяжных каналов необходимо регулярно проводить их очистку и осмотр. Загрязнение каналов сажей и прочими отложениями может существенно снизить их пропускную способность.

Рекомендуется проводить очистку не реже одного раза в год, а также после каждого отопительного сезона.

Параметр	Рекомендуемые значения
Материал	Нержавеющая сталь, керамика
Диаметр	Согласно расчетам, в зависимости от мощности отопительного прибора
Герметичность	Полная герметичность, отсутствие утечек

Связанные вопросы и ответы:

Какие материалы рекомендуются для использования в вытяжных каналах вентиляции в топочной

Ежедневно получаю от владельцев загородной недвижимости вопросы на тему, какая нужна вентиляция для газового котла в частном доме, чтобы избежать конфликта с представителями инстанций.

Теме обустройства воздухообмена в техническом помещении я решил посвятить отдельную статью, где расскажу о видах, назначении, нормах и требованиях инженерной системы . Дам разъяснения, какие бывают вытяжки для газового котла, как делать расчеты сечения каналов .

В конце статьи пошагово рассмотрим монтаж вентиляции и пусконаладочные работы.

Назначение вентиляции в котельной, нормы и требования

В камере газового котла топливо сгорает при наличии кислорода, а вентиляция обеспечивает его приток с улицы. Отсутствие воздухообмена сказывается на ухудшении горения. Количество кислорода в закрытой котельной быстро уменьшается.

С наступлением дефицита кислорода, газ в топке не полностью сгорает, оседает сажей на стенках дымохода. Ухудшается работа котла, снижается КПД системы отопления.

Отсутствие вентиляции опасно для хозяев частного дома. В котельной становится душно от угара, что способствует отравлению людей. Накопления сажи в дымоходе могут воспламеняться, что приводит к пожару.

На соединениях газопровода часто возникают утечки газа. Если через вентиляцию они не отводятся на улицу, при достижении концентрации 5-15% от объема воздуха образуется взрывоопасная смесь.

Отсутствие вентиляции вызывает удушье от газа и копоти

На вентиляцию, отопление и кондиционирование распространяется СНиП 41-01-2003 и СП 60.13330.2020 . Согласно законодательной документации, газовое оборудование мощностью больше 30 кВт необходимо устанавливать в отдельно обустроенной котельной частного дома.

Спонтанно выбранная любая комната не подойдет. Объем котельной для котла мощностью до 60 кВт должен составлять 13,5 м³. Если мощность отопительного прибора больше 60 кВт, рекомендован объем помещения больше 15 м³.

до 30 кВт разрешено ставить на кухне, но комната должна соответствовать требованиям:

• минимальная площадь – 15 м²;
• соотношение общей площади остекления кухни к стенам – 3 см²/1 м³помещения;
• минимальная высота потолка – 2,2 м;
• наличие фрамуг и форточек на окнах;
• выдержка отступа котла от стены минимум 10 см;
• отделка стен кухни стойкими к возгоранию материалами;
• наличие вытяжки и притока воздуха.

Отдельно предъявляются требования к вентиляции в котельной. За 1 час система должна обеспечить трехкратный естественный воздухообмен.

В СНиП прописаны требования к обустройству вентиляции для отдельной котельной частного дома.

Необходимо:

• установить отдельные от общей системы вентканалы для газового котла, по котором будет поступать и отводиться воздух;
• обеспечить плотность соединений воздуховодов термостойким герметиком;
• врезать проходные гильзы в стены для подвода с улицы труб газопровода к котлу;
• к одному дымоходу подключать не больше двух котлов;
• обеспечить расстояние не меньше 300 мм между окончанием дымохода на улице и плоскостью наружной стены.

Приток воздуха рекомендуется обустроить с улицы. Если планировка котельной не позволяет этого сделать, допускается создание поступления свежих потоков из соседних комнат через щель под дверью.

Однако гостиную запрещено использовать как смежное помещение для получения притока.

Виды вентиляции

Первый вариант наиболее распространен в частном секторе. Естественная вентиляция разрешена для котлов мощностью до 30 кВт.

В инженерной сети воздухообмен выполняется за счет разности температур и давления. Воздушные массы произвольно циркулируют между улицей и помещением через воздуховоды.

В принудительной вентиляции воздушные потоки перемещаются за счет механического принуждения работающими вентиляторами. Инженерная сеть актуальна для большой котельной с мощными котлами.

Ставят механическую вентиляцию для инновационного отопительного оборудования, где использование принудительного вентилирования рекомендовано производителем.

В схеме принудительной системе, где вентиляторы обозначены цифрой 4 и 7

Схема принудительной системы, где вентилятор обозначен цифрой 7

Схема принудительной системы, где вентилятор обозначен цифрой 4

Вытяжка и дымоход для газового котла

На дымоходы и вытяжные каналы распространяется СП 402.1325800.2018. В документе сказано, что они должны изготавливаться из негорючих материалов.

Проходящие через холодные участки здания каналы подлежат утеплению. Недопустимо в обустройстве использовать пористые материалы.

С учетом правил и норм, рассмотрим варианты обустройства шахт для отведения продуктов сгорания и отработанного воздуха:

Внутренние стенки канала шершавые, быстро накапливают наросты пыли и сажи. Кирпич с раствором постепенно разрушается конденсатом. Образуются обвалы, закрывающие канал.

Какие стандартные размеры вытяжных каналов вентиляции предусмотрены для топочной

Итак, как правильно установить вытяжку? Сначала ознакомьтесь с инструкцией производителя, чтобы узнать особенности монтажа модели. Затем убедитесь, что вытяжка подходит к вентсистеме или готова к работе в режиме рециркуляции. Потом проверьте, чтобы место установки соответствовало требованиям по высоте и расстоянию от плиты.

Теперь нужно проверить габариты. Если требуется вытяжку установить над газовой плитой, то ее нижний край должен располагаться на высоте 65–85 см от поверхности. Для электрических плит высота установки может быть 60–75 см. Соблюдение этих норм предотвращает перегрев вытяжки и обеспечивает эффективное удаление запахов.

При фиксации используйте крепежные элементы, входящие в комплект, и убедитесь в прочности стены или основания. Для установки на гипсокартонные стены используйте дополнительные усиления или дюбели.

Вытяжка должна быть подключена к заземленной розетке с подходящим напряжением. При необходимости используйте автоматический выключатель для защиты. Никогда не удлиняйте провода временными решениями (скрутками) — это может быть опасно.

Если вытяжка подключается к вентиляционной системе, используйте воздуховоды с гладкими стенками для уменьшения шума и сопротивления. Не используйте общую шахту для нескольких приборов, чтобы избежать обратной тяги. Убедитесь в герметичности соединений, чтобы исключить утечку воздуха.

После установки убедитесь, что вытяжка работает тихо и эффективно, проверив все режимы. Также проконтролируйте устойчивость крепления и герметичность вентиляционного канала. Убедитесь, что проводка и розетка не перегреваются при работе устройства. Соблюдение этих правил продлит срок службы вытяжки и обеспечит безопасное и комфортное использование на кухне.

Правильно установленная вытяжка должна соответствовать требованиям техники безопасности. Расскажем об этом подробнее.

Техника безопасности при монтаже и использовании кухонной вытяжки

При монтаже вытяжки нужно учитывать следующие правила:

• Перед началом работ обязательно отключите питание на линии, к которой будет подключаться вытяжка.
• Убедитесь, что вытяжка подключена к заземленной электросети. Это защитит от короткого замыкания.
• Соблюдайте минимальное расстояние между вытяжкой и варочной поверхностью: для электрической плиты – 60 см, для газовой плиты – 70 см. Это предотвратит повреждение вытяжки от тепла и обеспечит эффективную работу.
• Убедитесь, что воздуховод установлен без перегибов, чтобы избежать снижения эффективности вытяжки и избыточного шума.
• Применяйте только исправные инструменты и крепеж, указанные в инструкции к вытяжке.
• Перед монтажом убедитесь, что стена или шкаф, куда крепится вытяжка, выдержит ее вес.
• Розетка для подключения вытяжки должна быть расположена в стороне от варочной поверхности, чтобы избежать ее повреждения или возгорания.

При использовании вытяжки регулярно чистите или заменяйте фильтры, чтобы предотвратить накопление жира, который может стать причиной возгорания. Не блокируйте воздуховод и не оставляйте плиту без присмотра. Также избегайте перегрузки — не подключайте вытяжку в одну розетку с другими мощными приборами.

Используйте минимальную мощность для повседневной готовки и увеличивайте ее при интенсивных работах (например, жарка или тушение).

Периодически осматривайте кабели на наличие повреждений. Если заметили износ, немедленно замените их.

При использовании газовой плиты не включайте вытяжку над открытым пламенем, чтобы избежать возгорания. Не игнорируйте резкие изменения в уровне шума – это может быть сигналом о неисправности.

Выключайте вытяжку после использования: оставьте ее включенной на несколько минут после готовки для удаления остатков запахов, но не забывайте отключать ее позже.

Соблюдение этих правил обеспечит безопасную эксплуатацию прибора и продлит срок его службы. Теперь разберем, как установить вытяжку над плитой.

Как правильно устанавливать вытяжные каналы для обеспечения безопасной эксплуатации

ВСЕ НОВОСТИ

Внутридомовое газовое оборудование, сроки проведения, обслуживания вентиляционных каналов и дымоходов в многоквартирных домах

Правила пользования газом в части обеспечения безопасности при использовании и содержании внутридомового и внутриквартирного газового оборудования при предоставлении коммунальной услуги
по газоснабжению утверждены постановлением Правительства Российской Федерации от 14.05.2013 № 410 (далее – Правила от 14.05.2013 № 410).

Обязательным условием безопасного использования внутридомового и внутриквартирного газового оборудования является надлежащее содержание дымовых и вентиляционных каналов жилых помещений и многоквартирных домов.

Надлежащее содержание дымовых и вентиляционных каналов в многоквартирных домах обеспечивается путем проверки состояния и функционирования дымовых и вентиляционных каналов, при необходимости их очистки и (или) ремонта лицами, ответственными за содержание общего имущества в многоквартирном доме, либо путем заключения договора об их проверке, а также при необходимости об очистке и (или) о ремонте с организацией, осуществляющей указанные работы.

Проверка состояния дымовых и вентиляционных каналов и при необходимости их очистка производится в процессе эксплуатации дымовых и вентиляционных каналов (периодическая проверка) – не реже 3 раз в год (до начала отопительного сезона, в середине отопительного сезона и после окончания отопительного сезона).

Для правильной работы естественной вентиляции необходимо выполнение нескольких условий:

1. Должна быть разность температур между наружным и внутренним воздухом.

2. Должен быть обеспечен приток свежего воздуха в помещение.

3. Не должно возникать никаких препятствий для удаления воздуха из помещения через канал вентиляционной шахты.

Эффективность естественной вентиляции проверяется на соответствие принятым нормам при температуре наружного (уличного) воздуха не выше 5°С и напрямую зависит от разницы между уличной температурой воздуха и температурой в помещении. При повышении температурах наружного воздуха эффективность естественной вентиляции снижается, но это не означает, что естественная вентиляция прекращает свою работу.

В зависимости от многих факторов (как правило многое зависит от проекта и расположения дома) тяга в вентиляционных каналах одного дома может прекратиться или опрокинуться уже при 15°С на улице, в то время в другом доме естественная вентиляция будет работать и при уличной температуре 25°С.

Ранее, при проектировании и строительстве зданий предполагалось, что доступ свежего воздуха в квартиры будет осуществляться через щели и неплотности дверей и оконных блоков. С появлением герметичных пластиковых окон доступ внешнего воздуха с улицы стал ограничен, что является нарушением второго условия для беспрепятственного воздухообмена в помещении.

В процессе постоянного воздухообмена идет постепенное засорение вентиляционных каналов — нарушение третьего условия нормальной работы вентиляции.

Проверка вентиляции заключается во внешнем осмотре вентиляционного канала, измерений скорости воздушного потока в канале вентиляционной шахты при закрытых и открытых окнах, расчета воздухообмена в помещении. Все это позволяет выявить возможные неисправности в Вашей вентиляционной системе и разработать методы их устранения.

Какие требования безопасности должны выполняться вытяжными каналами в топочной

Эксплуатационные требования влекут за собой изготовление воздуховодов различных конструкций. Это могут быть простые каналы из металлизированной пленки, предназначенные для вентилирования, или звукопоглощающие системы со сложной послойной стенкой, включающей слой звукопоглощающего материала. Если требуется теплоизоляция вентсистемы, то конструкция канала становится еще более сложной, с утеплителем и дополнительными слоями.

Гибкие гофрированные

Воздуховоды неизолированного типа, выполняются из многослойной металлизированной пленки с каркасом из стальной проволоки. Сохраняют свои эксплуатационные качества в диапазоне температур от -30 до 120 °С. Скорость прохождения воздушного потока ограничена до 30 м/сек. При монтаже легко изменяет свою длину и поворачивается под любым углом.

Гибкие звукопоглощающие

В основе конструкции воздуховода наряду со стальным каркасом уложен слой звукопоглощающего материала с покрытием полиэфирной пленкой. Внутренняя гофра микроперфорирована. Наружное покрытие обычно выполняется из многослойной алюминиевой фольги.

Гибкие теплоизолированные

Теплоизолированные гибкие трубы для воздушных каналов значительно отличаются конструктивной основой от своих аналогов. Здесь применяется более качественная металлизированная пленка, превосходящая по прочности пленку других видов гибких воздуховодов. Стальной каркас между слоями металлизированной пленки выполнен из низколегированной стали, теплоизоляционный слой снаружи покрыт многослойной алюминиевой фольгой.

Теплоизолированный воздуховод изготавливается на основе гибкого гофрированного, наружный слой которого покрывается мягкой теплоизоляцией. Изоляционный слой закрывается чехлом из алюминиевой фольги. Применение такого типа воздуховодов хорошо зарекомендовало себя в сетях кондиционирования и вентиляции как в жилых, так и общественных помещениях. Гибкий теплоизолированный канал легко соединяется с каналами других систем, ранее существующих или параллельно монтируемых. Их сечения при этом могут быть самыми различными.

Широкий температурный диапазон от -30 до 120 °С делает монтаж гибких воздуховодов универсальным, позволяя пропускать охлажденный, подогретый и горячий воздух. Они экологически безопасны, легко монтируются. Небольшой вес, отсутствие переходов, углов, фланцев намного упрощает монтаж и снижает его стоимость. На наружной поверхности не возникает конденсата в любых условиях эксплуатации, а потери тепла сводятся к минимуму.

С какой периодичностью необходимо проводить осмотр и техническое обслуживание вытяжных каналов

Системы вентиляции являются неотъемлемой частью любого здания, обеспечивая комфорт и циркуляцию воздуха. К сожалению, вентиляционные системы также могут шуметь и быть источником нежелательного уровня шума. К счастью, есть несколько шагов, которые можно предпринять для минимизации шума от вентиляции.

• Проверить баланс лопастей вытяжного вентилятора в квартире: несбалансированные лопасти вентилятора могут шуметь и вызывать вибрации, которые приводят к громким уровням шума. Чтобы проверить баланс лопастей вентилятора, нужно отключить питание системы, а затем покрутить каждую лопасть вручную — если она шатается или смещена от центра, это может быть причиной уровня шума. При необходимости, возможно, потребуется заменить некоторые лопасти или отрегулировать их положение на валу двигателя.
• Отрегулировать двигатель, чтобы он перестал шуметь: если двигатель вытяжного вентилятора не выровнен или изношен, это также может быть причиной шума вентиляции. Необходимо проверить, нет ли следов износа на двигателе и его креплениях — если они не надежно прикреплены к опорной плите, их нужно заменить или отрегулировать. Кроме того, нужно убедиться, что все винты и болты затянуты, чтобы не было никаких движений при работе на высоких скоростях.
• Изменить скорость вращения вентилятора: высокоскоростные вентиляторы могут создавать сильные воздушные потоки, вызывающие вибрационные шумы, которые распространяются по воздуховодам в жилые помещения; если это происходит в доме или офисе, нужно уменьшить скорость вращения вентилятора. Тогда он не будет шуметь.
• Звукоизоляция воздуховодов в квартире: если звук проходит через воздуховоды в жилые помещения дома или офисного здания, нужно подумать о звукоизоляции воздуховодов с помощью звукоизоляционных материалов. Это позволит снижать уровень фонового шума без ущерба для функциональности воздушного потока.
• Заменить двигатель вентиляции на двигатель меньшей мощности: такие системы выделяют больше тепла, что увеличивает трение между металлическими деталями – это делает их склонными к тому, что они могут шуметь. Нужно заменить их на двигатели меньшей мощности/низкой скорости, которые выделяют меньше тепла, уменьшая трение между металлическими деталями, в результате чего вентиляция не будет шуметь.

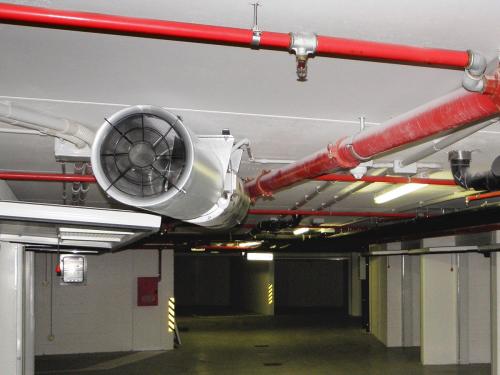

Какие основные нормы и стандарты регулируют устройство вытяжных каналов вентиляции в топочной

Требования пожарной безопасности системы вентиляции основываются на перечне оборудования, которое принято считать вентиляционной системой:

• фильтры;
• вентиляторы;
• пылеуловители;
• заслонки;
• воздухонагреватели;
• клапаны.

Согласно общим принципам расположения, в помещениях категории А и Б используются только защищенные элементы системы. Категорически не допускается установка одних и тех же элементов в общих комнатах и во взрывоопасных зонах.

По правилам пожарной безопасности установка вентиляции запрещена в подвалах и на складах любого класса, но допускаются воздушные и тепловые завесы.

Такая строгость объясняется тем, что в данных помещениях люди находятся короткий промежуток времени, и возгорание может быть не замечено вовремя. В связи с этим же нельзя выводить в подвалы приборы для очистки и сбора взрывоопасных веществ, поскольку вероятность взрыва весьма велика.

Исходя из пункта 48 Правил противопожарного режима в Российской Федерации, утвержденных Постановлением Правительства Российской Федерации от 25 апреля 2012 г. № 390, при эксплуатации систем вентиляции и кондиционирования запрещается:

• оставлять открытыми заслонки и двери вентиляционных камер;
• закрывать вытяжные каналы, решетки и отверстия посторонними предметами;
• подключать газовые отопительные приборы к воздухопроводам;
• выжигать скопившуюся грязь в воздухопроводе;
• отключать или снимать огнезадерживающую аппаратуру;
• использовать вентиляционные камеры для хранения различных предметов.

Все вентиляционное оборудование, включая шахты, камеры, шкафы, трубопроводы, фильтры и т. д. необходимо очищать от загрязнений не реже одного раза в год с фиксированием этой процедуры в соответствующем акте. В помещениях категории В1-В4 уборку следует проводить раз в полгода. Дата санитарно-гигиенических работ обязательно указывается в специальном журнале, ответственность за выполнение возлагается на определенное должностное лицо.
