Профиль установочный. Свойства, функции и размеры подставочного профиля

29.12.2019 в 19:50

Профиль установочный. Свойства, функции и размеры подставочного профиля


Профиль установочный. Свойства, функции и размеры подставочного профиля

Подставочный или базовый профиль – это специальный пластиковый профиль, который крепится к нижнему торцу пластикового окна. Обычно он изготовлен из более темного пластика, чем пластик для окон и при окончательной отделке, установки подоконников и водоотливов не виден.

Профиль установочный. Свойства, функции и размеры подставочного профиля

Подставочный профиль, вид сбоку

Для чего нужен.

Прежде всего, он облегчает  транспортировку пластикового окна . При доставке нижняя часть рамы часто соприкасается с поверхностью земли и он предотвращает деформацию и повреждение оконной рамы. В подъездах много квартирный домов достаточно длинные холлы и коридоры с узкими поворотами, по которым иногда приходится тащить конструкции буквально волоком. Особенно это заметно в домах, где отсутствует лифт и надо поднимать изделия по лестнице на высокий этаж.

К подставочному профилю крепятся  с одной стороны подоконник, а с другой стороны – отлив . Это избавляет от необходимости делать дополнительные отверстия в раме, что может привести к попаданию воды внутрь и привести к деформации и даже трещинам. Знайте: по правильной технологии монтажа окон   категорически запрещено сверлить пластиковую раму  – это может привести к тому, что она просто лопнет.

Подставочный обеспечивает дополнительную  теплоизоляцию монтажного шва . Дополнительные слои монтажной пены, которые находятся под подоконником и водоотливом обеспечивают лучшее сохранение тепла.

Профиль помогает лучше  выставить изделие по уровню,  что просто необходимо для правильной работы фурнитуры и процессам открывания и закрывания створок. Если конструкция стоит криво, то она не будет работать правильно и весь дорогостоящий процесс замены будет проведен зря.

Размеры.

Размеры колеблются в зависимости от производителя. У КБЕ одна ширина и высота, у Рехау другая, у других производителей третья.

Длина соответствует длине рамного и составляет 6 метров. Ширина составляет от 2 до 4 см в зависимости от производителя, высота 2-3 см.

Требования

  • Толщина стенок данного изделия должна быть не менее 2 мм для достаточной теплоизоляции.
  • Он должен быть обязательно  многокамерным , их должно быть не менее двух.

Подставочный вставляется в специальный паз на нижней части изделия, но, кроме того, он должен быть на ней закреплен, либо с помощью саморезов, либо специальным зажимом. В противном случае во время транспортировки он просто потеряется (так происходит почти всегда) и выставить пластиковые конструкции будет сложно выставить правильно, к тому же придется крепить подоконник и отлив к раме, что совершенно недопустимо.

Установочный профиль для пластиковых окон, что это. Замер проема пластикового окна

Сначала мы расскажем, как произвести правильный замер проемов для пластиковых окон в проемах, которые имеют «четверть» (четверть – это выступ с наружных боков окна в полкирпича, к которому прилегает оконная рама), по ширине.

  • Поскольку само окно заходит за четверть на 1,5-2,5 см с боковой стороны, нужно к внутреннему размеру окна прибавить 3-5 см – это будет правильный размер окна, которое вы будете покупать.
  • Поясняя вышенаписанное: реальный размер окна будет чуть шире того, который вы замерите внутри (соприкасается с боковыми внутренними откосами).
  • Ширина окна будет меньше ширины проема с подоконником.

Теперь меряем окно по высоте:

  • Если мерить снаружи, то от высоты между наружным верхним откосом и основанием проема отнимается 2 см для монтажной пены.
  • Далее к этому размеру прибавляется 1,5-2,5 см, чтобы окно могло зайти в верхнюю четверть.
  • Если у вас будет окно с отливом и подоконником, то от полученного размера отнимите 3 см, потому что мы должны узнать именно размер окна.

При использовании подставочного профиля высота и ширина окна будут меньше на 3-8 см, которые уйдут на монтажную пену. Иногда бывает, что четверть больше 5 см. В этом случае применяется добавочный профиль, чтобы не оставлять много места монтажной пене.

Помните: высота пластикового окна должна быть меньше расстояния от верхнего внутреннего откоса до подоконника. Вместе с подставочным профилем высота окна должна быть меньше расстояния от верхнего внутреннего откоса до нижней стороны подоконника.

Если ваш проем не имеет четверти, то правильный замер пластикового окна будет следующим:

  • Из ширины проема вычитается 3-8 см.
  • Из высоты проема вычитается 5-6 см, 3 см из которых уйдут на подставочный профиль, остальные на монтажную пену.

В заключении обращаем ваше внимание на тот факт, что стены часто имеют искривления, которые нужно учитывать. Исходя из этого, окна нужно мерить по наименьшим сторонам (уширение стены всегда можно закрыть пеной). Если вы не планируете устанавливать пластиковые окна самостоятельно, то рекомендуем для точных замеров окна пригласить специалиста.

Установочный профил. 060 мм. Описание

Промышленные секционные ворота серии ISD03 устанавливаются в проемы больших размеров производственных зданий различного типа, складских помещений, цехов, терминалов. За счет конструктивных особенностей данная серия перекрывает проемы шириной до 10 и высотой до 9,5 м. Секционные ворота серии ISD03 обладают повышенными прочностными свойствами, оснащены комплексной системой безопасности, устойчивы к коррозии и способны противостоять воздействию агрессивных сред. Ворота автоматизируются электроприводами для промышленных ворот.

Гарантия, установка, ремонт, сервисное обслуживание.

Установочный профиль 32х32х2 мм. Установочный профиль (32х32х2 мм) для подъёмных секционных ворот

Артикул: 24601/М

DOORHAN 24601/М Установочный профиль (32х32х2 мм) для подъёмных секционных ворот. Комплектующие, фурнитура и запчасти для гаражных и промышленных подъёмных секционных ворот.

Подробнее

320 руб. /м

Есть в наличии

- +

В корзину В корзине

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

  • Описание
  • Задать вопрос

    DOORHAN 24601/М Установочный профиль (32х32х2 мм) для подъёмных секционных ворот. Комплектующие, фурнитура и запчасти для гаражных и промышленных подъёмных секционных ворот.

    Доставка

    • Санкт-Петербург (до двери), руб

      Цена указана в пределах КАД. Срок доставки (в случае наличия товара на складе) до 3 дней.

      : 600
    • Ленинградская обл. (до двери) от, руб

      Цена указана до 20 км от КАД, далее прибавляется 50 руб за км.

      : 800
    • Россия (до пункта выдачи), руб

      Доставка осуществляется до пункта выдачи заказов в Вашем городе, либо до ближайшего к Вам почтового отделения. Срок доставки (в случае наличия товара на складе) от 3 до 5 дней.

      : 600
    • Самовывоз в Санкт-Петербурге: бесплатно

    Вы можете задать любой интересующий вас вопрос по товару или работе магазина.
    Наши квалифицированные специалисты обязательно вам помогут.

Установочный профиль для пластиковых окон размеры. Нужен ли подставочный профиль

При монтаже пластиковых окон важна любая мелочь, поскольку в данной конструкции нет ничего лишнего и каждая деталь выполняет определенную роль. Хотя некоторые из них совершенно невидны после финишной отделки, но их роль очень значимая. К таким составляющим окон ПВХ относится подставочный профиль (базовый), фиксирующийся к нижней части окна в специальный паз. Для закрепления профиля используются специальные зажимные детали или саморезы.

Действительно нужен ли подставочный профиль?Попробуем разобраться.

Важность подставочного профиля

Начнем с того, что с таким профилем легче транспортировать окно. Точнее, он предохраняет оконную конструкцию от загрязнений и деформации. Ведь довольно часто во время доставки низ окон ПВХ касается земли. Особенно, если квартира расположена высоко и подымать окна приходится вручную.

Некоторые установщики не придают большого значения подставочному профилю, однако при отсутствии этого невидимого элемента эксплуатационные характеристики окон заметно ухудшаются. Не случайно специалисты рекомендуют уделять особое внимание зоне под оконной рамой. Ведь именно здесь из-за недостаточной герметичности окон возникают «мостики холода», отвечающие за тепловые потери. Избежать этого и помогают подставочные профили. Т. е. они обеспечивают качественную теплоизоляцию монтажного шва.

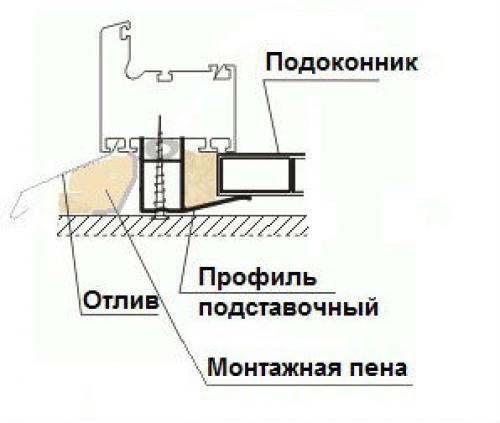

Профиль установочный. Свойства, функции и размеры подставочного профиля 02

Подставочный профиль спецификация

Бывает, что установщики не используют подставочный профиль, желая сэкономить. Однако следует учитывать, что именно к этому профилю с внешней стороны крепится отлив, а со стороны помещения – подоконник (при помощи специальной защелки, расположенной на профиле). А при отказе от профиля требуется просверлить дополнительные отверстия в раме, а этого делать нельзя – возникает высокая вероятность растрескивания рамы, что приведет к деформации окна. Также в результате нарушения целостности рамы влага и сырость будут проникать в помещение. При этом подоконник не будет «утоплен» под раму, поэтому при надавливании он может сорваться, причем вместе с откосами.

Стоит отметить, что присутствие подставочного профиля повышает точность выставления окна по уровню, т. е. оно будет иметь правильную геометрию. А это значит, что фурнитура будет работать качественно и правильно. Соответственно, отсутствие профиля ухудшит работу окна и сократит срок его службы.

Итак, нужен ли подставочный профиль? Безусловно, да. Ведь он:

— позволяет исключить промерзание и сквозняки внизу окна;
— необходим для надежной фиксации водоотлива и подоконника;
— обеспечивает устойчивость и правильность работы оконной конструкции;
— позволяет сохранить герметичность между подоконником и оконной конструкцией.

Однако стоит учитывать, что подставочный профиль должен соответствовать стандартам качества. Для обеспечения хорошей теплоизоляции толщина стенок профиля должна быть от 2 мм. Конструкция профиля обязательно должна состоять из нескольких камер – как минимум двух. При несоблюдении этих требований окно не сможет в полной мере выполнять свои функции и прослужит гораздо меньше.

Установочный профиль Дорхан. Пошаговая инструкция по монтажу и настройке секционных ворот Дорхан своими руками

Ворота – лицо гаража, которое много говорит о его владельце. Красивые и функциональные модели не только радуют глаз, но и значительно облегчают доступ в гараж. Одним из лидеров на этом рынке считается компания Doorhan, продукция которой пользуется спросом. Как провести монтаж секционных ворот от компании Дорхан, и в чем их особенность, разберемся ниже.

Преимущество и особенности конструкции

Компания Дорхан добилась преимущества над другими конкурентами на рынке секционных ворот благодаря следующим особенностям:

  1. Широкий выбор облицовочных панелей, благодаря чему секционные ворота смотрятся гармонично с любым фасадом.
  2. Поверхность ворот Дорхан защищена от повреждений и царапин при транспортировке и установке специальной защитной пленки.
  3. В отличие от других конкурентов, ворота Дорхан не боятся больших перепадов температур и функционируют даже при температуре в -45о.

Ворота, отличающиеся такими характеристиками, должны обладать интересными особенностями конструкции, позволяющими сохранять работоспособность в условиях русской зимы. Таких результатов компания добилась благодаря:

  • резиновым уплотнителям, встроенных в посадочную кантовку секций;
  • тому, что петли с внутренней стороны оснащены оцинкованным усилением, которое создает дополнительный запас прочности.

Обратите внимание! Для производства секций Дорхан применяется высококлассное итальянское оборудование, что позволяет добиться таких высоких показателей качества.

Установочный профиль Дорхан. Пошаговая инструкция по монтажу и настройке секционных ворот Дорхан своими руками

Разнообразие моделей

Помимо высокого качества используемого материала и новейших технологий сборки, Дорхан выгодно отличается от конкурентов разнообразием моделей. В продаже имеются:

  • секционные ворота;
  • откатные;
  • складные;
  • гибкие.

Некоторые модели оснащены специальной калиткой, позволяющей не открывать весь проем ворот нараспашку. Давайте рассмотрим каждую модель подробнее.

Установочный профиль Дорхан. Пошаговая инструкция по монтажу и настройке секционных ворот Дорхан своими руками

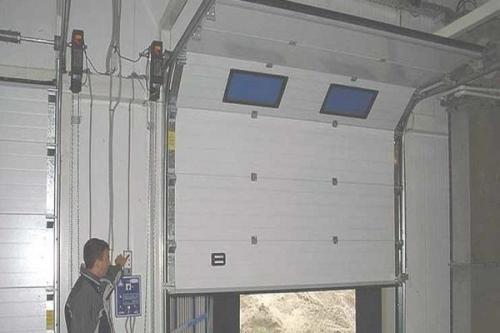

Секционные ворота

Суть конструкции заключается в открытии или закрытии створки путем складывания секций в гармошку. В сложенном виде они фиксируются под потолком и занимают минимум места в проеме гаража. Подобные конструкции от компании Дорхан не требовательны к особенностям строения проема гаража, и их установка происходит в кратчайшие сроки.

Откатные

Используются в местах с большой пропускной способностью и являются надежными воротами. Их установка позволяет:

  • экономить пространство, так как ворота отъезжают вдоль забора или стены гаража;
  • конструкция не нуждается в постоянной чистке от ледяной корки или грязи, забившейся в механизм открытия;
  • отключение электроэнергии не сказывается на работоспособности конструкции. Открыть и закрыть створки можно вручную.

Установочный профиль Дорхан. Пошаговая инструкция по монтажу и настройке секционных ворот Дорхан своими руками

Складные

Отличаются от обычных секционных размером секций. Обычно они больше и, в связи с этим, конструкция получается более надежной. В остальном различия минимальны и, можно сказать, что складные и секционные ворота Дорхан — это одна и та же модель.

Гибкие

Полотно ворот не складывается на отдельные секции, а наматывается на специальный вал, благодаря гибкости используемого материала. Не занимают много места и надежны в эксплуатации.

Установочный профиль Дорхан. Пошаговая инструкция по монтажу и настройке секционных ворот Дорхан своими руками
