Первая буква - материал жилы:

• А - алюминий
• Буквы нет - медь

Вторая буква - в обозначении провода:

• П - провод (ПП - плоский провод)
• К - контрольный
• М - монтажный
• МГ - монтажный с гибкой жилой
• П(У или Ш) - монтажный с гибкой жилой

• В или ВР - поливинилхлоридная (ПВХ)
• П - полиэтиленовая
• Р - резиновая
• Н или НР - найритовая (негорючая резина)
• Ф - фальцованная (металлическая) оболочка
• К - капроновая
• Л - лакированная
• МЭ - эмалированная
• О - оплетка из полиамидного шелка
• Ш - изоляция из полиамидоного шелка
• С - из стекловолокна
• Э - экранированная
• Г - с гибкой жилой
• Т - с несущим тросом

Резиновая изоляция провода может быть защищена оболочками: В — поливинилхлоридная, Н — найритовая. Буквы В и Н ставятся после обозначения материала изоляции провода.

Четвертая буква - особенности конструкции:

• А - асфальтированный
• Б - бронированными лентами
• Г - гибкий (провод), без защитного покрова (силовой кабель)
• К - бронированный круглыми проволоками
• О - в оплетке
• Т - для прокладки в трубах

Кроме буквенных обозначений, марки проводов, кабелей и шнуров содержат цифровые обозначения: первая цифра — число жил, вторая цифра – площадь сечения, третья – номинальное напряжение сети. Отсутствие первой цифры означает, что кабель или провод одножильные. Площади сечения жил стандартизированы. Значения площадей сечений проводов, выбираются, в зависимости от силы тока, материала жил, условий прокладки (охлаждение).

В обозначении шнуров обязательно должна быть буква Ш.

Источник: https://360doma.ru/stati/rasshifrovka-marok-kabelno-provodnikovoy-produkcii-obshchiy-perechen-marok-kabelno

Марки проводов и кабелей. Таблица маркировки проводов и электрических кабелей: расшифровка буквенных обозначений

Маркировка проводов и кабелей позволяет определить материал, из которого изготовлены его жилы, их количество, гибкость оплетки и конструктивные особенности. Кроме того, обозначения, нанесенные на изоляцию, указывают на область применения кабеля, уточняя максимально допустимое напряжение сети.

Классификация проводников

Виды соединительных изделий, применяемых при устройстве электрической сети, приводятся в ГОСТ 15845-80.

В зависимости от конструкции и назначения они подразделяются на провода, кабели и шнуры.

Провода

Представляют собой 1-3 жилы из меди, заключенные в оплетку из ПВХ, полиэтилена или резины. Они объединяются общей изоляцией. Жилы могут быть цельными или состоять из нескольких проводников. Их площадь сечения составляет не более 2,5 мм. Провода не применяют для прокладки под землей или там, где требуется повышенная безопасность.

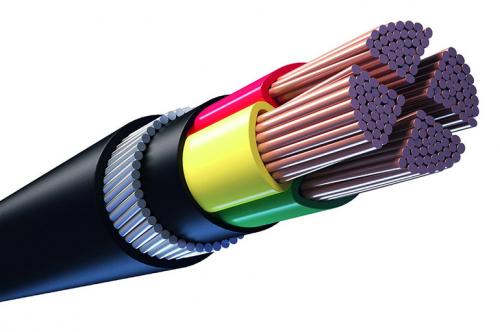

Кабель

Электрокабели имеют более сложную конструкцию и усиленную изоляцию. Между жилами может быть дополнительное заполнение, иногда присутствует экран, двойная оплетка. Для организации электропроводки в жилых помещениях всегда используют только кабели. Некоторые из них прокладывают под землей или по воздуху.

Шнур

Это провод, обладающий повышенной гибкостью. Его используют в приборах, которые должны работать в условиях подвижности: утюгах, блендерах, электробритвах и т.п.

Примером служит шнур ШРО. Его оплетка состоит из тканевых нитей, а гибкость соответствует 5 классу.

Чаще всего такой шнур можно увидеть в бытовой технике, подвергающейся движению во время эксплуатации.

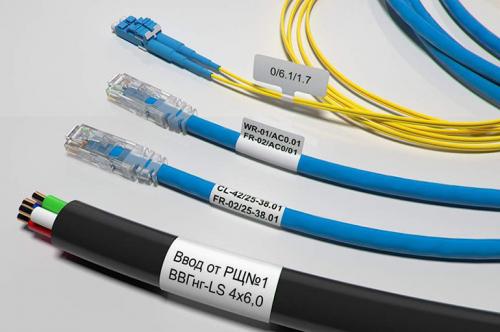

Назначение маркировки проводов и кабелей

Общепринятая система цветового обозначения помогает соблюдать правильное соединение жил во время монтажа и служит безопасности приборов и людей.

Буквенно-цифровое обозначение стандартизировано между всеми странами. Оно указывает на технические и конструктивные особенности провода и позволяет выбрать подходящий вариант: указывает на количество и материал жил, гибкость провода, максимально допустимое напряжение, вид изоляционной оплетки.

Основные отличия

Маркирование позволяет определить вид соединительного электротехнического изделия: провод, кабель или шнур. Например, в обозначениях последних всегда содержится буква «Ш». Остальные знаки маркировки содержат информацию о конструктивных особенностях провода и его изоляции, возможностях его применения.

Типы маркировки

Характеристики проводов указываются при помощи расцветки, букв и цифр. Чаще всего применяют несколько типов обозначений. Буквенно-цифровая маркировка производится на оплетке кабеля по всей длине с установленным интервалом, позволяющим достоверно идентифицировать применяемый провод.

Цветовая маркировка помогает произвести грамотный монтаж, защищающий приборы и электросеть от перегрева и короткого замыкания, а людей — от поражения электрическим током.

Буквенно-цифровая маркировка

Обозначения кабельной продукции состоят из букв и цифр, соответствующих ее техническим характеристикам. Маркировка производится согласно ГОСТ 16442-80 и указывает на:

• вид изделия (кабель, провод, шнур);
• материал жил;
• материал оплетки каждого проводника;
• материал общей изоляции;
• возможное наличие брони или экрана;
• количество жил;
• площадь сечения каждого проводника;
• допустимый предел напряжения;
• гибкость провода;
• дополнительные параметры: горючесть, дымо- и газообразование, степень токсичности веществ, выделяемых при горении и тлении.

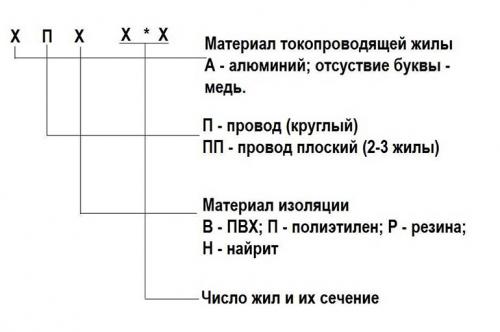

Структура маркировки, наносимой на оболочку провода, показана на изображении ниже:

Если в начале обозначения кабельных изделий следует буква А, жилы алюминиевые. При отсутствии данного символа они медные. Далее следует описание технических характеристик провода. Значение каждой из букв приведено в таблице 4. Цифры после буквенной надписи означают допустимое напряжение, количество жил и площадь их сечения. Далее следует наименование ГОСТ или ТУ, в соответствии с которым изготовлено изделие.

Силовые кабели

Применяются для организации электроснабжения и при установке внутренней разводки электросети.

Примеры расшифровки:

1. Кабель АПвПу2Г-0,66 3х1,5:

• А — алюминиевые жилы;
• Пв, Пу — изоляция жил и внешней оплетки из разных видов полиэтилена;
• 2Г — двойная герметизация;
• 3 жилы сечением 1,5 мм².

Источник: https://360doma.ru/stati/rasshifrovka-marok-kabelno-provodnikovoy-produkcii-obshchiy-perechen-marok-kabelno

Расшифровка кабелей таблица. Расшифровка маркировок силовых кабелей с пласмассовой изоляцией.

Перейдем непосредственно к вопросу маркировки кабеля с пластмассовой изоляцией.

Буква « А » в начале маркировки кабеля указывает на то, что токопроводящая жила сделана из а люминия. К таким кабелям относятся А ВВГ, А пвБбШнг и другие. Отсутствие буквы «А» говорит о том, что изоляция — медная (ВВГ, ПвВГнг).

Следующая буква в названии кабеля обозначает фазную изоляцию (внутренняя оболочка) . Здесь возможны 3 варианта:

• « В » (« в иниловый»): изоляция из ПВХ-пластиката (А В ВГнг, В ббШнг и др),
• « П » (« п олиэтиленовый»): изоляция из безгалогенной негорючей композиции (ППГнг-HF, ПБбПнг-HF),
• « Пв » (« п олиэтилен в улканизированный»): изоляция из сшитого полиэтилена (А Пв ВГ, ПвБВнг-LS).

Следующая буква указывает на оболочку из полимерных материалов. Буква « В » означает, что это внешняя оболочка из ПВХ-пластиката (В В Гнг, АпвВГнг-LS), « П » (« п олиэтиленовый») — изоляция состоит из безгалогенной негорючей композиции (ППГнг-HF, ПБбПнг-HF). Отсутствие этих букв в названии кабеля обозначает отсутствие этой оболочки (АПвБбШнг, ПвПГнг-HF).

Буквы « Бб » обозначают наличие б рони из двух стальных неоцинкованных или оцинкованных лент у кабеля (Апв Бб Шнг, ВБбШвнг-LS). В названии кабеля без наружного покрова присутствует буква « Г » («голый»): ВВ Г нг, АВВГнг-LS.

Остальные буквы относятся к покрову шлангового типа. Покров ш лангового типа из ПВХ-пластиката обозначается буквами « Шв » (ВБб Шв , ПвБб Шв ), из н е г орючего ПВХ пластиката — « нг » (как у термоусадочных трубок).

У кабелей из негорючего пластиката с низким газо- и дымовыделением в названии присутствует аббревиатура «нг-LS» (АпвВГнг-LS, АпвБВнг-LS). « LS » в название кабеля переводится как « L ow S moking» — пониженное дымовыделение.

Для удобства ниже приводитсяс расшифровкой названий кабелей с пластмассовой изоляцией.

Буква «А» в начале маркировки кабеля указывает на то, что токопроводящая жила сделана из алюминия. К таким кабелям относятся А ВВГ, А пвБбШнг и другие. Отсутствие буквы «А» говорит о том, что изоляция — медная (ВВГ, ПвВГнг).

У кабелей из негорючего пластиката с низким газо- и дымовыделением в названии присутствует аббревиатура «нг-LS» (АпвВГнг-LS, АпвБВнг-LS).

Расшифровка медного кабеля. Из чего состоит маркировка кабеля

Буквенно-цифровой код, который мы видим на оболочке кабеля, обычно состоит из нескольких букв и цифр.

Что обозначают буквы:

В повседневной жизни любой человек чаще всего встречается с силовыми кабелями или присоединительными проводами, которыми комплектуется бытовая техника, телевизионная и аудиоаппаратура, сетевые удлинители, осветительные приборы и прочее. Буквенная часть маркировки кабельной продукции информирует о материале, который использовался для изготовления токопроводящих жил, их изоляции и наружной оболочки, а также некоторые особенности конструктивного исполнения.

Первая буква обозначает материал токоведущих жил. В кабелях, название которых начинается с любой буквы, кроме «А», для изготовления жил используются медные проволоки. Если в названии кабеля на первом месте стоит буква «А» , то токопроводящие жилы в нем из алюминиевых проволок. Рассмотрим это на примере кабеля ВВГ. Расшифровка кабеля:

• В – жилы покрыты изолирующим составом из поливинилхлоридного пластиката;

• В – наружная оболочка кабеля выполнена из поливинилхлоридного пластиката;

• Г – отсутствие дополнительного защитного покрова.

Для кабеля АВВГ – соответственно:

• А – алюминиевые токопроводящие жилы;

• В – жилы покрыты изолирующим составом из поливинилхлоридного пластиката;

• В – наружная оболочка кабеля выполнена из поливинилхлоридного пластиката;

• Г – отсутствие дополнительного защитного покрова.

Для кабелей АВБШв и ВБШв

• А – алюминиевые токопроводящие жилы;

• В – жилы покрыты изолирующим составом из поливинилхлоридного пластиката;

• Б – в конструкции кабеля присутствует защитный покров, выполненный в виде двух спирально наложенных лент из оцинкованной стали;

• Шв – выпрессованный защитный шланг из поливинилхлоридного пластиката.

Маркировка провода выполняется по такому же принципу, как и маркообразование кабелей. Для шнура ШВВП расшифровка имеет следующий вид:

• Ш – шнур;

• В – жилы покрыты изолирующим составом из поливинилхлоридного пластиката;

• В – наружная оболочка выполнена из поливинилхлоридного пластиката;

• П – плоский (изолированные жилы уложены параллельно друг другу).

Для провода ПВС расшифровка представляет собой:

• П – провод;

• В – изоляция и оболочка выполнены из поливинилхлоридного пластиката;

• С – соединительный.

Марки кабелей и их расшифровка. Провода и кабели маркируют буквами

Первая буква – материал жилы:

• А – алюминий
• Буквы нет – медь

Вторая буква – в обозначении провода:

• П – провод (ПП – плоский провод)
• К – контрольный
• М – монтажный
• МГ – монтажный с гибкой жилой
• П(У или Ш) – монтажный с гибкой жилой

• В или ВР – поливинилхлоридная (ПВХ)
• П – полиэтиленовая
• Р – резиновая
• Н или НР – найритовая (негорючая резина)
• Ф – фальцованная (металлическая) оболочка
• К – капроновая
• Л – лакированная
• МЭ – эмалированная
• О – оплетка из полиамидного шелка
• Ш – изоляция из полиамидоного шелка
• С – из стекловолокна
• Э – экранированная
• Г – с гибкой жилой
• Т – с несущим тросом

Резиновая изоляция провода может быть защищена оболочками: В — поливинилхлоридная, Н — найритовая. Буквы В и Н ставятся после обозначения материала изоляции провода.

Четвертая буква – особенности конструкции:

• А – асфальтированный
• Б – бронированными лентами
• Г – гибкий (провод), без защитного покрова (силовой кабель)
• К – бронированный круглыми проволоками
• О – в оплетке
• Т – для прокладки в трубах

Кроме буквенных обозначений, марки проводов, кабелей и шнуров содержат цифровые обозначения: первая цифра — число жил, вторая цифра – площадь сечения, третья – номинальное напряжение сети. Отсутствие первой цифры означает, что кабель или провод одножильные. Площади сечения жил стандартизированы. Значения площадей сечений проводов, выбираются, в зависимости от силы тока, материала жил, условий прокладки (охлаждение).

В обозначении шнуров обязательно должна быть буква Ш.

Расшифровка маркировки кабеля ввг. Расшифровка аббревиатуры и модификации

Аббревиатура, которая наносится на внешнюю поверхность изоляционной оболочки кабеля, обозначает его конструктивные особенности и технические характеристики. Последовательность буквенных и цифровых обозначений несет определенную информацию. Первые заглавные буквы ВВГ обозначают следующее:

• В – материал из которого сделана изоляция токопроводящих жил под внешней оболочкой, в данном случае это поливинилхлорид. Буква «В» исходит из названия основной составляющей материала изоляционного слоя винила;
• В – материал внешней оболочки, основным составом которого, также является винил. Такую изоляцию принято называть ПВХ, это термопластик. 43% его состава продукт нефтехимии этилен и 57% связанный хлор. Составы пластиковой изоляции могут отличаться, в некоторых моделях используется ПВХ оболочка с примесями блокирующими распространение огня.
• Г – указывает, что общая оболочка токопроводящих проводов не имеет бронированного слоя, такой кабель называют голый, не имеющий защиты от жестких механических воздействий.

Все модели имеют медные провода с жесткой монолитной или гибкой многожильной структурой.

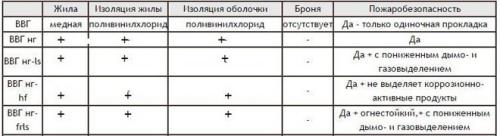

Существует целый ряд модификаций пластиковой изоляции:

• ВВГпнг – в данном варианте добавленное буквенное обозначение «пнг» указывает, что его допускается прокладывать в составе группы кабелей других марок. Его внешняя оболочка не распространяет горения. ( пнг – плоский негорючий )
• ВВГнг–ls обозначает, что состав пластика изоляции с примесями, которые при горении снижают выделение токсичных газов и дыма;
• ВВГнг–hf при сильном возгорании окружающей среды и высокой температуре изоляционный слой выгорая, не выделяет коррозионно-активных газов;
• ВВГнг–fr указывает на наличие в изоляционном слое слюдяной ленты создающей термический барьер между окружающей средой и токопроводящими жилами.

Если отсутствуют подобные обозначения, они распространяют горение изоляции, это обычный ВВГ.

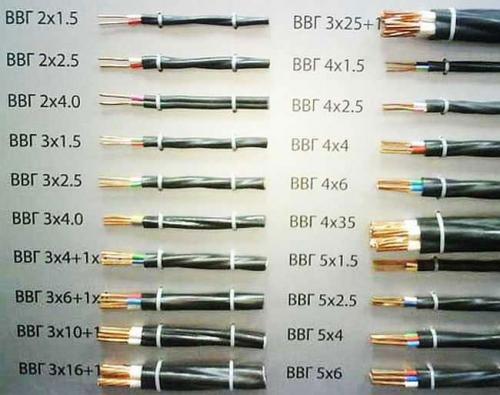

Маркировка кабеля ВВГ в цифровом обозначении аббревиатуры указывает количество, и сечение токопроводящих жил.

Кабель силовой ВВГ пнг 3х2.5+1 в данном варианте ВВГ, расшифровка маркировки показывает:

• пнг — плоский, негорючий;
• 3 – количество токопроводящих жил;
• 2,5 – площадь сечения проводов;
• +1 – добавочный провод заземления в кабеле.

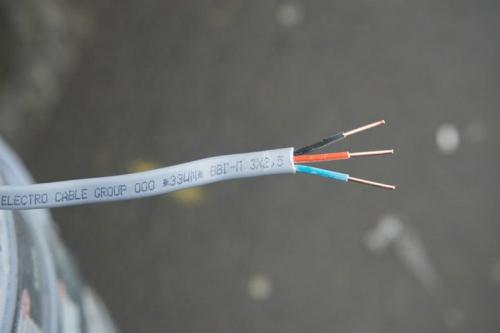

Для прокладки под штукатуркой чаще всего удобно использовать провод ВВГ п –плоской конструкции, он компактно укладывается в штробы и легко штукатурится не выступая на поверхности.

Маркировка кабелей расшифровка. Расшифровка (маркировка)сокращений, применяемых для обозначений силовых кабелей с ПВХ (виниловой) и резиновой изоляцией (по ГОСТ 16442-80, ТУ16.71-277-98, Т. К71-335-2004)

А — (первая буква) алюминиевая жила, если буквы нет — жила медная.
АС — Алюминиевая жила и свинцовая оболочка.
АА — Алюминиевая жила и алюминиевая оболочка.
Б — Броня из двух стальных лент с антикоррозийным покрытием.
Бн — То же, но с негорючим защитным слоем (не поддерживающим горение).
б – Без подушки.
В — (первая (при отсутствии А) буква) ПВХ изоляция.
В — (вторая (при отсутствии А) буква) ПВХ оболочка.
Г — В начале обозначения — это кабель для горных выработок, в конце обозначения — нет защитного слоя поверх брони или оболочки («голый»).
г — Водозащитные ленты герметизации металлического экрана (в конце обозначения).
2г — Алюмополимерная лента поверх герметизированного экрана .
Шв — Защитный слой в виде выпрессованного шланга (оболочки) из ПВХ.
Шп — Защитный слой в виде выпрессованного шланга (оболочки) из полиэтилена.
Шпс – Защитный слой из выпрессованного шланга из самозатухающего полиэтилена.
К – Броня из круглых оцинкованных стальных проволок, поверх которых наложен защитный слой. Если стоит в начале обозначения – контрольный кабель.
С – Свинцовая оболочка.
О — Отдельные оболочки поверх каждой фазы.
Р – Резиновая изоляция.
НР — Резиновая изоляция и оболочка из резины, не поддерживающей горение.
П — Изоляция или оболочка из термопластичного полиэтилена.
Пс — Изоляция или оболочка из самозатухающего не поддерживающего горение полиэтилена.
Пв — Изоляция из вулканизированного полиэтилена.
БбГ — Броня профилированной стальной ленты.
нг — Не поддерживающий горение.
LS — Low Smoke — низкое дымо- и газовыделение.
КГ — Кабель гибкий.

Источник: https://dekor-i-interer.ru-land.com/stati/rasshifrovka-kabelya-i-provoda-kak-rasshifrovat-markirovku-kabeley-i-provodov
