Фановый клапан для канализации. Особенности строения и работы воздушного клапана

03.01.2022 в 00:35

Фановый клапан для канализации. Особенности строения и работы воздушного клапана

На самом деле клапан представляет собой достаточно простое устройство, которое состоит из таких элементов:

Фановый клапан для канализации. Особенности строения и работы воздушного клапана

Схема воздушного клапана

  • корпус, имеющий с боковой стороны специальное отверстие, обеспечивающее запуск воздушного потока;
  • это самое отверстие оснащено мембраной или штоком, сделанным из резины. Мембрана обеспечивает закрытие или открытие отверстия;
  • резиновая прокладка, которая придает герметичности в процессе регулировки воздушного потока;
  • шток крышка, служащая защитой. Через эту крышку можно наблюдать механизм работы клапана;
  • посадочное место, служащее фиксацией на трубе.

Фановый клапан для канализации. Особенности строения и работы воздушного клапана 01

Аэратор для канализации

Аэратор для канализации имеет такой же простой принцип работы. Стоит сказать, что, несмотря на простоту этого устройства, оно очень эффективное.

Итак, функционирование устройства можно описать таким образом:

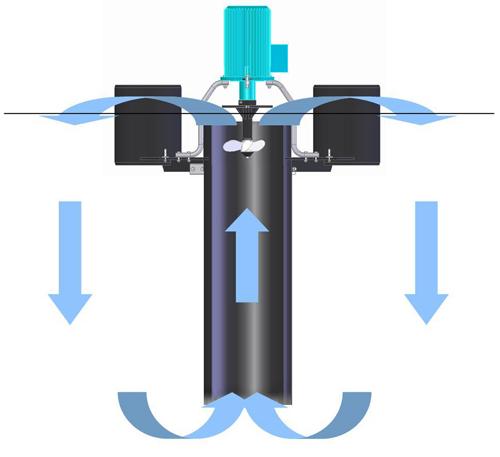

Фановый клапан для канализации. Особенности строения и работы воздушного клапана 02

Принцип работы аэратора

  1. клапан находится в закрытом состоянии тогда, когда в трубе стояка наблюдается равное давление атмосферному, или же слегка превышающее его;
  2. если осуществить смыв воды в унитазе или вылить ведро воды в раковину, то в трубе произойдет резкий скачок давления;
  3. в этот момент мембрана или шток освобождают проход в боковом отверстии клапана;
  4. именно через него воздух идет в систему до тех пор, пока не будет достигнуто равенство давления, находящегося внутри трубы и снаружи;
  5. после этого клапан вновь возвращается в закрытое состояние.
Существенно отличается и по строению, и по функционированию от вентиляционных клапанов фановый клапан.

Такой клапан устанавливается прямо внутрь канализационный системы.

Сам по себе он представляет цилиндр диаметром 110 мм, оснащенный специальной крышкой.

С внутренней части крышки имеется пружина, изготовленная из нержавеющего материала.

Эта пружина способствует закрытию клапана, после того как осуществится проход сточных отходов по его цилиндру.

Иными словами, собственно эта крышка и является защитным элементом, который обеспечивает сдерживание противотока фекальных масс и сточных вод.

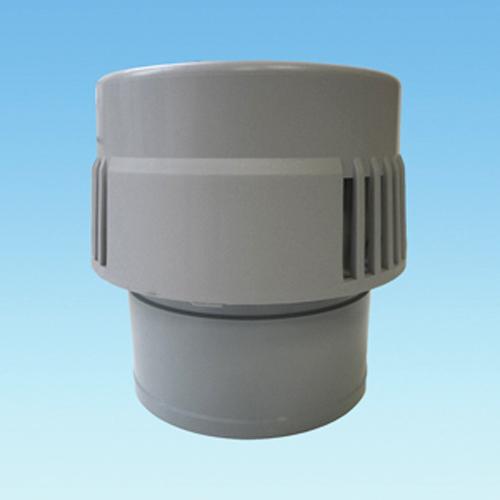

Фановый клапан для канализации. Особенности строения и работы воздушного клапана 03

Фановый клапан

Кроме того, фановый клапан обеспечивает защиту канализационной системы:

  • от проникновения грызунов и попадания различных механических примесей;
  • от возврата стоков обратно к раковине, унитазу и другим сантехническим устройствам.

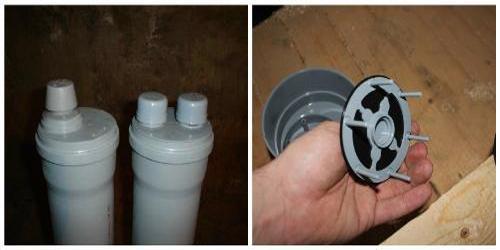

Фановый клапан для канализации. Особенности строения и работы воздушного клапана 04

Фановые клапана канализации

Фановый клапан представляет собой очень важную деталь канализационной системы, которая будет не только защищать от возврата к сантехническим устройствам нечистот, но также и от попадания неприятных запахов в помещение.

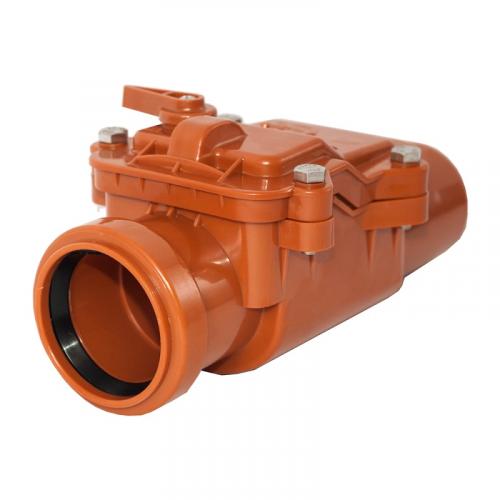

Фановый клапан 110. Обратный клапан на канализацию 110 мм

При аварийных ситуациях все хватаются за телефоны и вызывают аварийные службы, которые не всегда приезжают в короткое время.

Этому способствуют и пробки, и нерадивость самих служб, поэтому многие квартиры первых и даже вторых этажей к моменту приезда оказываются в плену фекального потопа.

Как бы вы тогда не возмущались, но возвращать деньги за испорченную мебель и остальное имущество вам никто не будет, а добавьте сюда зловоние, которое не выветрить и за месяц, то сценарий фильма можно продавать Квентину Тарантино.

Данные изделия могут отличаться по нескольким параметрам, например:

Обратный клапан для канализации с диаметром 110 мм устанавливают во внутреннем жилищном пространстве в основном для унитазов.

Для основного трубопровода закупают запорные элементы Ду50мм, а для наружных канализационных систем размеры такого приспособления могут быть 150 — 200 мм.

Диаметр 32 и 40 мм тоже имеет место быть в некоторых клапанах.

  • По материалу изготовления

Как мы узнали, обратный клапан на канализацию может иметь больший или меньши диаметр, нежели 110мм, но отличается он не только размерами, а и материалом изготовления, а именно:

Кроме того, обратный клапан на канализацию 110 может быть для вертикальной или горизонтальной установки, в зависимости от конфигурации трубопровода.

Фановый клапан 110. Обратный клапан на канализацию 110 мм

Их ставят на стыках, в фланцах или врезают в трубы за счёт резьбовых соединений.

  1. В пластиковый корпус вмонтирована запорная тарелка с резиновым уплотнителем, на которую оказывает давление пружина из стали. При выходе стоков она открывается, а при обратном движении только сильнее прилегает к опорному кольцу. Такие приспособления оснащены крышкой для ручного открытия и специальным вентилем, которым закрывают трубопровод в безвыходных ситуациях.
  2. Вместо запорной тарелки устанавливают шар, обеспечивающий более надёжную защиту от обратного потока.
  3. Обратный клапан на канализацию 110 имеет и другое устройство. Входной и выходной патрубки находятся на разном уровне, а между ними существует воздушная камера. Появляется разряжение и мембрана, открываясь, даёт возможность войти воздуху, который потом и будет оказывать на неё давление. Благодаря этому, перекрывается обратное поступление сливной жидкости в санузел.

Какую бы конструкцию вы не выбрали, её надо периодически очищать, дабы продлить эффективный срок службы.

Вакуумный клапан для канализации 110. Где устанавливается клапан

Современные вакуумные аэраторы чаще всего монтируют в вертикально расположенный сток канализации. Цилиндрические с крышкой в корпусе устанавливаются прямо на фановую трубу, тогда как простые аэраторы подходят для большинства сантехники: мойки, ванной, унитаза.

Устройства с диаметром 50 мм врезают в горизонтально направленные трубы с длинной протяжённостью, либо на магистрали с большим числом переходов в направлениях. Вакуумный клапан для канализации 110 мм, как правило, монтируют на фановую трубу, либо на вторичный стояк трубопровода. Правильная установка в нужном месте магистрали предотвратит появление зловонных «ароматов» из трубопровода внутри помещения.

Аэратор 110 мм в системе канализации Источник engineering-sistem.ru

Инструкция по установке

Практически все вакуумные аэраторы производятся под распространённое соединение труб DN110 с диаметром 110 мм. Если диаметр не подходит по соединению, используется профильный переходник. Различают также трубы DN50 и DN75, с соответствующим цифровому обозначению диаметром, для которых применяют клапаны с выходом 50 и 75 мм.

Важно понимать, что воздушный клапан для канализации 110 мм, используемый для труб с диаметром менее этого размера, монтируется максимум в двух точках магистрали. Для установки клапана в металлическую трубу также используют специальные переходники, которые гарантируют герметичный стык пластика с металлом.

Перед установкой вакуумного аэратора необходимо определиться с местом монтажа, учитывая правила расположения и доступность для будущего обслуживания. После этого отключают воду в помещении, закрывая краны на трубах. Если необходима установка в уже готовый трубопровод, производят врезку клапана и устанавливают соответствующий переходник.


Что делать, чтобы получить разрешение на подключение канализации к участку

Большинство моделей канализационных клапанов имеют раструбный способ крепления. Сборку осуществляют в следующей последовательности:

  1. Наружную часть и раструб тщательно очищают от пыли или скопившейся грязи.
  2. Герметизирующее кольцо устанавливают в жёлоб раструба.
  3. Для проверки надёжности соединённый участок укрепляют хомутом. Важно после монтажа проверить герметичность всех стыков. Существует скрытый вариант установки при помощи специальных клапанов.

Вакуумный клапан для канализации в частном доме. Конструктивные особенности и принцип работы вакуумного клапана для канализации

Поставить обычный канализационный клапан вакуумного типа можно и своими руками. Устройство продается в собранном виде, и единственная сложность, которая заключается в монтаже, его герметичное соединение с канализационной трубой.

Клапан прекрасно подойдет для установки на канализацию в частном доме или квартире – там, где немного санузлов и нагрузка на слив достаточно небольшая. Тогда он будет вполне эффективно справляться со своей работой.

Важно! Вакуумный клапан для канализации или как его еще называют — аэратор — должен быть установлен в хорошо вентилируемом помещении. Желательно, чтобы в 4-5 метрах было окно. В квартирах подойдет общая вентиляция, тягу которой можно усилить электрическим вентилятором.

Принцип работы вакуумного клапана заключается в том, что по законам физики теплый воздух устремляется в верхние точки. Система канализационных труб также имеет полости, которые заполняются воздухом с неприятным запахом. Правильно спланированные коммуникации отличаются тем, что место концентрации воздушных пробок снабжается отверстиями, которые позволили бы выравнивать перепады давления.

Другой вопрос, что обычное отверстие постоянно стравливало бы воздух, а иногда и пропускало жидкости наружу, вызывая протечки и затопления. Чтобы этого избежать, запорный клапан, используемый для канализации, делается односторонним. То есть, на него устанавливается захлопка, которая может пропускать воздух извне в открытом состоянии. В обычном же режиме или, когда давление внутри канализационной системы поднимается, клапан герметично перекрыт.

Клапан обычного вакуумного усилителя устроен максимально просто. Чаще всего его мембрана выполняется из резины и представляет собой обычную прокладку, которая надежно перекрывает техническое отверстие в системе внутренней канализации.

Интересно! Самый дешевый по цене вариант – это использование в клапане классической резиновой мембраны. Но в процессе работы этот материал может достаточно быстро приходить в негодность и хуже выполнять свои функции. В дорогих вакуумных клапанах могут использоваться современные технологии. Например, полимерные составы, которые годами не нарушают герметичность канализации, ничуть не теряя качества. Или устройство дополняется штоком, который тонко настроен на реагирование при перепадах давления.

Клапан состоит из:

  • корпуса;
  • внутреннего отверстия для прохождения воздуха;
  • штока, который настроен таким образом, чтобы фиксировать перепад давления в трубах и снаружи, открывая или закрывая мембрану;
  • мембраны;
  • защитной крышки.

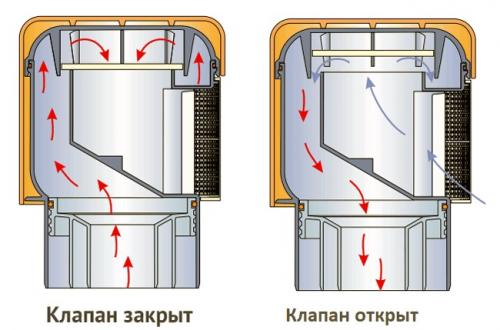

Схематично работа клапана выглядит таким образом:

Вакуумный клапан для канализации в частном доме. Конструктивные особенности и принцип работы вакуумного клапана для канализацииСхема работы

На одной из боковых граней у устройства расположено отверстие для сообщения с воздухом в помещении. На некоторых моделях приемник может быть установлен в верхней части или располагаться под накрывающим колпачком.

Внутри вакуумного клапана существует полое пространство, по которому может свободно двигаться воздух. На схеме красными стрелками показаны пары из канализации. Они не могут попасть в помещение, так как встречают препятствие в виде резиновой мембраны (левый рисунок). Когда же давление в системе труб серьезно падает, мембрана поднимается за счет давления воздуха из помещения (серые стрелки). В момент, когда давление выравнивается, резиновая прокладка снова опускается, обеспечивая герметичность системы.

Источник: https://dekor-i-interer.ru-land.com/stati/ventilyacionnyy-klapan-dlya-kanalizacii-chto-eto-dlya-chego-nuzhen-vozdushnyy-ventklapan

Воздушный клапан вместо фановой трубы. Зачем нужен воздушный клапан для канализационного стояка?

Теперь разберемся, для чего нужен аэратор в системе канализации.

Работа описанной выше системы может нарушаться по таким причинам:

    если при расчетах или монтаже была допущена ошибка (правила и стандарты — нормируются согласно СП 30.13330.2012, «Внутренний трубопровод и канализация») ;

    если поврежден сам стояк;

    если труба сверху забилась посторонними предметами (туда могут попадать листья, строительный мусор, насекомые или даже птицы);

    если выход фанового стояка сверху обмерз, и воздух через него проходит плохо, или не проходит вообще;

  • если фановая труба отсутствует.

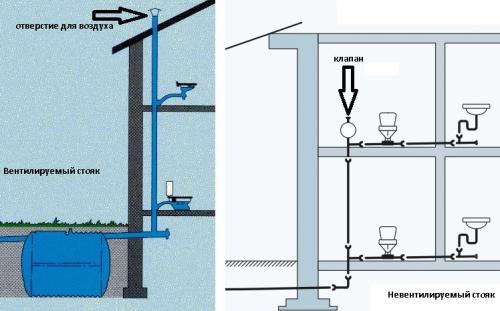

Воздушный клапан вместо фановой трубы. Зачем нужен воздушный клапан для канализационного стояка?

Вентилируемый и невентилируемый (с клапаном) стояк

При сливе воды внутри канализационного коллектора создается разряжение: жидкость засасывает воздух. Причем количество его может быть достаточно большим: к примеру, вода из стиральной машины (поступает под давлением насоса) требует 25 л/с воздуха на 1 л/с жидкости.

Если воздуха не хватает, идущий по трубе поток засасывает воду из самого «слабого» гидрозатвора (практически всегда это раковина).

Как результат — в помещении слышен шум, а вдобавок — внутрь беспрепятственно проникает запах (поскольку вода из гидрозатвора ушла в трубу) . Это не только неприятно, но еще и вредно: канализационный газ токсичен, а в больших концентрациях — взрывоопасен (из-за содержащегося в нем метана). Конечно, взрыв из-за попадающего в помещение метана маловероятен — слишком уж большое количество газов должно присутствовать в воздухе.

Если долгое время игнорировать неприятный запах, помимо опасности для здоровья (из-за наличия сероводорода в составе газа) может пострадать и само помещение. В составе испарений присутствуют и бактерии, способствующие появлению плесени в ванной . Если в санузле еще и повышенная влажность — это очень быстро приведет к ее развитию.

Р ешением описанных выше проблем является установка воздушного клапана на канализационную трубу. Такое решение было придумано в скандинавских странах: из-за снегопадов и холодов канализационные стояки, выходящие на крышу — обмерзали.

Зачем нужен воздушный клапан: он позволяет поступать внутрь трубопровода свежему воздуху, быстро нормализуя давление (уравнивая внутреннее и атмосферное). Использовать его можно как вместо выходящей на крышу трубы ( то есть на невентилируемый стояк) , так и вместе с ней, в дополнение .
