Как пробурить скважину. Выбираем тип скважины

20.01.2020 в 15:00

Как пробурить скважину. Выбираем тип скважины

При выборе скважины исходите не только из возможностей, но и из целесообразности. Возможности бывают двух типов: это природные ресурсы и финансы. В первом случае нужно ответить на вопрос – а есть ли здесь вода, во втором – сколько стоит её добыть.

Как правило, если вода есть у соседей, то будет и у вас.

Следующая стадия – это определение типа скважины. Дешевизна скважины своими руками состоит только в том, что не надо платить за наёмный труд и покупку специального оборудования. Однако в бурение скважины придется вкладывать собственный труд, время и расходы на частичное приобретение инструмента.

Так что подумать об экономии всё же придётся.

Если скважина нужна только для полива растений и содержания небольшого дачного дома , то достаточно абиссинского колодца. Если дом предназначен для круглогодичного проживания большой семьи, то необходима, как минимум, скважина на песок, а лучше – артезианская. Выбрать последний вариант придётся если расход воды должен превышать 10 м3 в час.

При бурении артезианской скважины придется по-потеть, но она может обеспечить водой несколько домов.

Для её бурения, обустройства и эксплуатации есть смысл объединить усилия нескольких домовладельцев. Заключайте договор, формируйте общий бюджет и пользуйтесь общей водой.

Что касается запасов и глубины залегания воды, то о них можно узнать из специальных карт и результатов гидрологических исследований. Данные о гидроресурсах обычно есть в органах муниципальной власти. Кроме того, нужно оценить степень загрязнения грунта, и выяснить расположение источников вредных выбросов. Это не актуально только для артезианской скважины – обычно на такую глубину загрязнения не проникают.

Есть, правда, исключения – это работа промышленных скважин, добывающих газ или нефть, а особенно их сланцевый вариант.

С точки зрения загрязнений наибольшей опасности подвергается вода, добываемая с помощью абиссинского колодца. Она может загрязняться от ближайшего септика, в неё даже могут попадать пестициды, используемые в саду и огороде. По этой причине воду из абиссинского колодца чаще всего используют для полива и других хозяйственных нужд.

После того, как определились с природными возможностями своего земельного участка, оценили фронт работ по разным типам скважин, соотнесли всё это с финансовыми возможностями, можно определиться с типом скважины и приступать к работе.

Как пробурить скважину с помощью насоса. Методика и принцип гидравлического бурения скважин

Метод гидравлического прохождения породы заключается в бурении скважин водой, под давлением подаваемой в углубление. Напор глинистого раствора, состоящего из смеси глины и воды, размывает породу и поднимает на поверхность. Используют напор одновременно с работой бурового снаряда. Жидкость выполняет функции:

  • Размывает грунт на дне, способствуя углублению отверстия.
  • Охлаждает буровой наконечник при прохождении твердых сухих пород.
  • Поднимает извлеченную глину на поверхность.
  • Укрепляет стенки ствола: глина остается на поверхности стенки, формируя обмазочный слой, предотвращающий от осыпания песка внутрь колонны.

Как пробурить скважину. Выбираем тип скважины

В роторном бурении напор подают в ствол

Бурение практически любой скважины значительно ускоряется с помощью напора воды. Как вспомогательный метод размывка жидкостью применяется специалистами при роторном и вращательном бурении для размягчения пород при использовании ударных снарядов.

Гидробурение используется как оптимальный метод в обустройстве скважин на воду любой глубины и конструкции. Универсальность гидравлического бурения – в возможности адаптации технологии к любым условиям:

  • Неглубокие скважины (глубиной до грунтовых водоносов) пробивают вручную ударным снарядом или ручным буром, воду подают в ствол обычным бюджетным насосом типа «Малыш».
  • Песчаные скважины (глубиной до 25 – 40 м) пробурить бытовым насосом невозможно. Используют буровые установки с подключаемыми мотопомпами и разными наконечниками-бурами.

Как пробурить скважину. Выбираем тип скважины 01

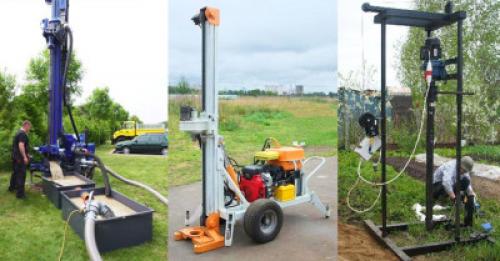

Песчаные скважины бурят малогабаритной техникой

  • Артезианские источники пробивают крупногабаритной техникой с профессиональными инструментами. Вода используется в качестве охлаждающей жидкости, когда достигают твердых известняковых слоев, для ускорения прохождения и подъема мягких поверхностных грунтов.

Гидробурение скважин применяют на всех типах грунта, кроме скальных пород и грунтов с каменистыми включениями крупного размера. При прохождении твердых грунтов камни дробят, используя долото, а напором воды вымывают фрагменты на поверхность.

Бурение поверхностной скважины можно выполнить с помощью обычного насоса (поверхностного или погружного), подключенного к резервуару с жидкостью. В мягких глинистых грунтах применяют смесь глины с водой. Мастера меняют состав раствора в зависимости от плотности и состава породы в шахте: вымыванием водой с примесью кварцевого песка бурят скважины в твердых слоях.

Как пробурить скважину. Выбираем тип скважины 02

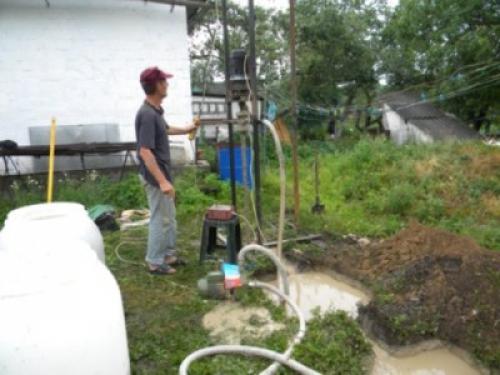

Поверхностный насос подключают к шлангам

Преимущества применения гидравлического бурения – экологичность и высокая скорость проведения работ. Метод отличается самой низкой трудоемкостью, ведь поднимать вручную извлеченный из ствола грунт не нужно. Стоимость оборудования – минимальная, применить в качестве помпы можно домашний насос. Еще одно преимущество – возможность провести полный цикл, от гидробурения скважины на дачном участке до запуска водопровода, своими руками, без привлечения специалистов. Верхний слой грунта на участке практически не повреждается, поскольку тяжелая техника не задействуется при обустройстве скважин на песок.

Скважина своими руками от а до я. Разновидности водяных скважин

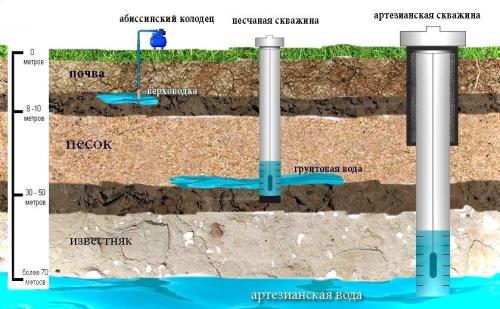

В зависимости от глубины водоносного слоя, к которому бурится скважина, и особенностей ее устройства, различают три основных вида сооружений:

  • абиссинская скважина (своими руками ее сделать проще всего за счет относительно малой глубины);
  • песчаная;
  • артезианская.

Скважина своими руками от а до я. Разновидности водяных скважин

Выбор вида сооружения зависит от:

  • особенностей местности, в том числе разведанной глубины грунтовых вод, характера грунтов;
  • рельефа и застроенности участка – при плотной застройке или малых габаритах усадьбы использование тяжелой бурильной техники невозможно или сильно затруднено;
  • бюджета строительства.

Основными характеристиками скважины считаются (и указываются в ее техническом паспорте при обустройстве специальными организациями):

  • уровень залегания водоносного слоя;
  • непосредственная глубина скважины (не обязательно совпадает с глубиной бурения);
  • условный диаметр сооружения (определяется по обсадным трубам);
  • данные по геологическому разрезу;
  • уровни водоносного горизонта (статический и динамический);
  • дебит скважины.

Дополнительно желательно знать требуемые характеристики насосного оборудования.

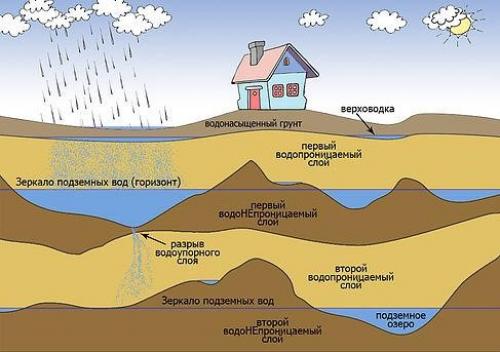

Геологическим разрезом в данном случае называется поперечный (по отношению к поверхности земли) разрез поверхностных пластов осадочных пород с указанием глубины залегания водопроницаемых и водонепроницаемых слоев, горизонтов подземных вод. На основании данных геологического разреза указываются уровни залегания водоносных слоев.

Скважина своими руками от а до я. Разновидности водяных скважин

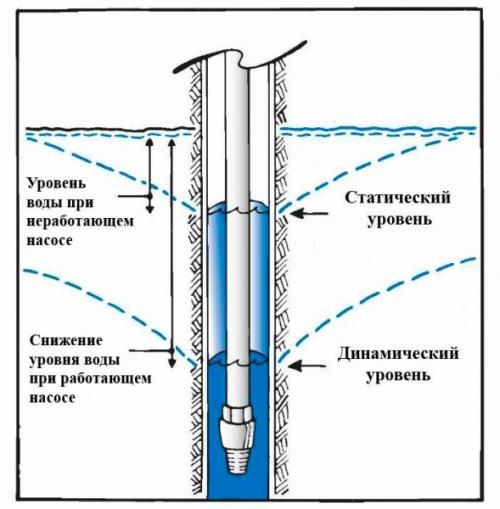

Статический и динамический уровень водоносного горизонта определяются по результатам бурения. Первый – до начала откачки воды, второй – в процессе активного использования.

Скважина своими руками от а до я. Разновидности водяных скважин

Для нормальной работы насосного оборудования насос заглубляют ниже динамического уровня на 5…10 м. Это дает его постоянное погружение даже при оскудевании водоносного слоя и усиленного использования водных ресурсов потребителями.

Под дебитом (производительностью) скважины понимают количество воды, подаваемой ей за единицу времени. Чаще всего измеряют дебит в метрах кубических в час (реже в минуту), литрах в час, литрах в минуту. Расчет производительности проводится специалистами, однако примерные вычисления для вертикальной или наклонной скважины может сделать и любитель.

Скважина своими руками от а до я. Разновидности водяных скважин

При бурении скважины своими руками технический паспорт обычно не составляется, хотя это неверно. Записи о том, какими были на момент начала эксплуатации уровень водоносного слоя, производительность и количество включений в воде, помогут определить причину и характер проблем при дальнейшем использовании.

Как пробурить скважину ручным буром. Ручной шнековый бур

При выборе классического бурения потребуется приобрести ручной инструмент со шнеком или съемными ножами. Технология состоит из операций:

  • бурение – высота ручного бура не позволяет достичь, даже горизонты верховодки, поэтому после заглубления на 1 – 1,5 м штанга наращивается следующей секцией;

Как пробурить скважину ручным буром. Ручной шнековый бур

Устройство шнекового бура

  • обсадная колонна – обычно изготавливается из полиэтиленовых труб, в нижней части перфорируется щелями или круглыми отверстиями, либо на забой присоединяется заводской, самодельный фильтр;

Как пробурить скважину ручным буром. Ручной шнековый бур

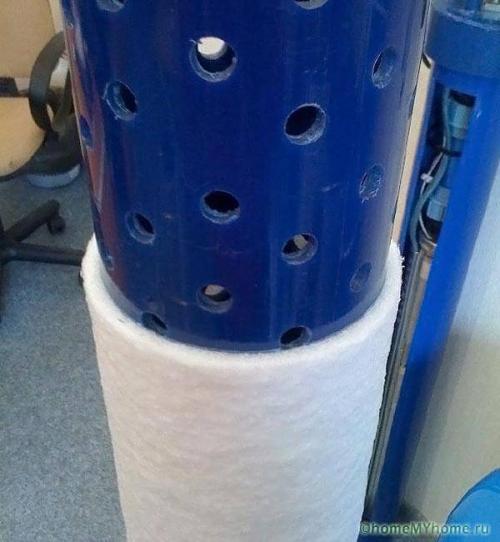

Обсадная труба с перфорацией

  • промывка – обычно откачивается 2 – 3 ведра очень грязной воды, затем идет 1 – 2 куба жидкости с песком, после чего, качество нормализуется;

Как пробурить скважину ручным буром. Ручной шнековый бур

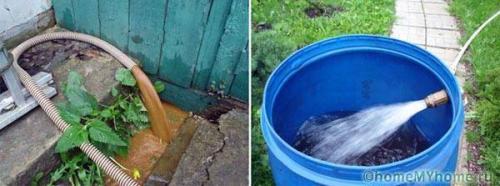

Промывка скважины во время бурения

Преимущества метода:

  • низкий бюджет строительства – покупка бура + изготовление штанг с замками для наращивания;
  • скорость проходки – шнек представляет собой винт Архимеда, по которому грунт самостоятельно перемещается вверх.

Как пробурить скважину ручным буром. Ручной шнековый бур

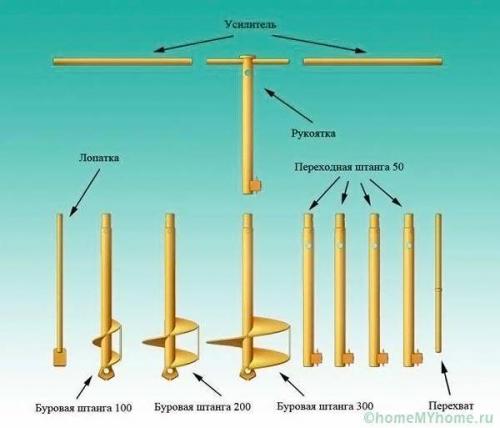

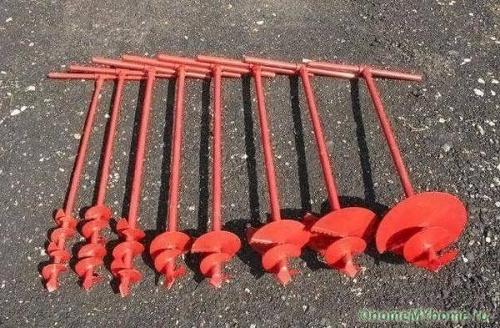

Разновидности ручных буров для изготовления скважины

При выборе бура со сменными лопастями резко повышаются трудозатраты. После нескольких оборотов инструмент нужно поднимать, чтобы стряхнуть породу. В любом случае домашний мастер может обойтись без помощников. Недостатками технологии являются:

  • сложное позиционирование по вертикали;
  • многочисленные спуски/подъемы.

Диаметр оснастки ручных буров ограничен 40 см, при желании можно найти 50 см шнеки, которые выпускают 3 – 4 производителя РФ. Это резко ограничивает диаметр обсадной колонны, позволяя опускать в нее маломощные погружные насосы.

Полезный совет! Как только бур доходит до водоносного горизонта, грунт перестает задерживаться на шнеке, лопастях. Дальнейшая проходка осуществляется промывкой, для чего на забой подается вода под давлением.

Бурение скважины ручным шнековым буром

Существует методика строительства источника водозабора без выемки грунта. Отверстие в земле изготавливается за счет уплотнения прилежащих пород при забивании трубы небольшого диаметра. То есть, рабочий инструмент после достижения водоносного горизонта просто становится обсадной колонной.

Скважина-игла своими руками без оборудования

Поэтому все необходимое оборудование монтируется на трубу перед забивкой:

  • конус – чуть большего диаметра, чем труба, чтобы уплотненная почва не повредила оборудование, установленное над ним, изготавливается из стального прутка на токарном станке или кузнечном оборудовании;
  • фильтр – труба перфорируется круглыми отверстиями, обматывается сверху проволокой или V-образной сеткой;
  • обратный клапан – монтируется внутри трубы над фильтром, обычно это диафрагма с тяжелым шариком от подшипника;
  • труба – 1 – 1,5 м, наращивается по мере погружения колонны резьбовыми или сварочными соединениями.

Конструкция абиссинской скважины-иглы

Изготавливается скважина игла своими руками без оборудования, но необходим специальный инструмент – бабка. Для абиссинского колодца не нужна тренога, буровой шнек, промывочный насос. Однако ударное заглубление кувалдой расплющивает верхнюю часть трубы, поэтому применяется другая схема:

  • инструмент устанавливается вертикально на устье;
  • в 50 – 70 см от земли на тело трубы крепится хомутами площадка-подбабок;
  • на трубу надевается бабка (бетонная или стальная заготовка с внутренним отверстием по размеру трубы).

Ударный инструмент для абиссинской скважины

  • на самый верх трубы крепится хомутами талевый блок;
  • веревки/троса крепятся к бабке, перекидываются через шкивы блока на разные стороны.

После чего, один два рабочих одновременно поднимают бабку вверх к талевому блоку, отпускают троса. Бабка ударяет по площадке, труба забивается в грунт, операция повторяется до тех пор, пока площадка не окажется у грунта. Затем труба наращивается, подбабок и талевый блок поднимаются выше.

Несмотря на низкий бюджет строительства (5 – 7 тысяч рублей), технология имеет некоторые минусы:

  • сложности в поиске бабки, опорной площадки или изготовлении этих приспособлений своими руками;
  • полимерные трубы не могут применяться при ударном бурении, стальная труба обладает меньшим ресурсом.

Полезный совет! При необходимости можно закрепить подбабок хомутами на трубе, вытащить колонну домкратами, чтобы прочистить или заменить фильтр, обратный клапан.

Как пробурить скважину на участке. Как пробурить артезианскую скважину?

Это самый сложный и глубокий тип скважин. Иногда они достигают глубины залегания в 120-150 метров!

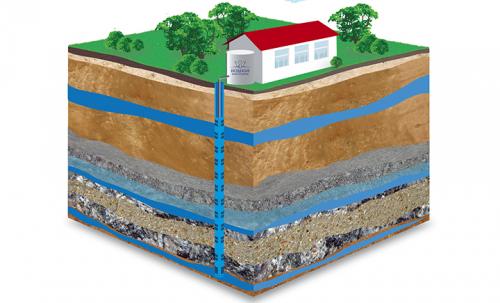

Как пробурить скважину на участке. Как пробурить артезианскую скважину?

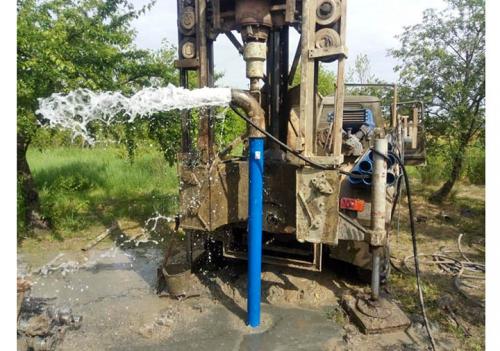

Пробурить артезианскую скважину самостоятельно, без специального оборудования невозможно. Вам понадобится как минимум аренда буровой машины (бурильной установки), компрессоры, генераторы, грузовик с трубами, помощники для работ. Вот почему артезианские скважины чаще всего заказывают под ключ. В каждом регионе России есть десятки фирм, которые профессионально выполнят все работы за 5-15 дней.

Как пробурить скважину на участке. Как пробурить артезианскую скважину?

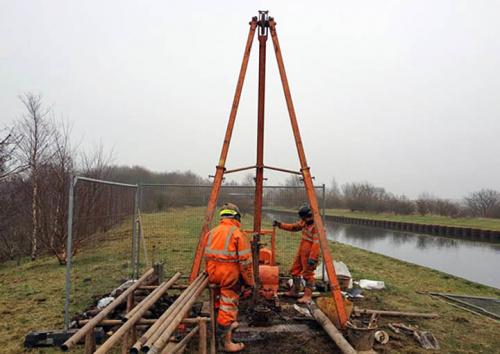

Самостоятельно добраться до артезианских вод теоретически можно при помощи самодельной колоны-треноги, буровой колоны собранной из штанг с буром на конце и воротом, который будет вращать колонну посредством ручного или механического привода.

При наличии соответствующего оборудования вырывается шурф, над ним ставится тренога, на которую вешается буровая колонка. Затем погружной насос для откачки воды опускается вниз по диаметру трубы.

Как пробурить скважину на участке. Как пробурить артезианскую скважину?

Считается, что артезианские скважины подают самую качественную воду, потому что она залегает на большой глубине (до 120 метров), в пластах известковых пород. Разумеется такая вода тоже не без примесей, употреблять ее для питья в чистом виде не рекомендуется — лучше установить фильтры очистки в доме.

Другое преимущество артезианских скважин заключается в том, что воды в таких источниках может хватить сразу на несколько загородных участков. Они отличаются долговечностью, пользоваться ими можно более 50 лет. Из ее недостатков — дороговизна, требуется специальное оборудование и квалифицированные специалисты. Расход большего количества материала и времени на бурение и монтаж, обустройство кессона — от нескольких дней до месяца.

Как пробурить скважину на участке. Как пробурить артезианскую скважину?

Помните! Вода из такой скважины относится к природным ресурсам государства и для ее бурения нужно получить лицензию на право пользования недрами. Такая регистрация стоит дорого, в Подмосковье обычно от 300 000 рублей и учитывая высокую глубину залегания артезианских вод и стоимость лицензии, на бурении лучше не экономить и бурить механическим способом, раскидав затраты на несколько потребителей воды.
