Основные требования к вентиляции газовой котельной

Основные требования к вентиляции газовой котельной

Организация вентиляции в частном доме под газ в котельной, важным аспектом является выбор между естественной и принудительной системой воздухообмена. Оба этих подхода имеют свои плюсы и минусы, которые следует внимательно анализировать в зависимости от особенностей проекта газификации.

Естественная вентиляция

В газовых котельных с естественной циркуляцией, предназначенных для отопителей мощностью до 30 кВт, вентиляция осуществляется за счет поступления свежего воздуха. Он попадает внутрь через окна, двери и специальные форточки. Выведение отработанного воздуха происходит через вытяжной канал, что обеспечивается разницей давления и температуры между помещением и его окружением.

Для улучшения воздухообмена в стене котельной можно сделать отверстие диаметром не менее 100 мм и установить приточный клапан. Установка этого устройства рядом с котлом позволит свежему воздуху поступать в камеру сгорания без необходимости циркуляции в помещении.

Вытяжное отверстие следует располагать в верхней части стены, ближе к потолку. Продукты сгорания легче воздуха, поэтому они поднимутся вверх и выйдут через вентиляционный канал.

Механическая вентиляция

Системы с искусственным побуждением необходимы для котельных, где мощность котла превышает 30 кВт, а также в зданиях, где обеспечить естественный воздухообмен невозможно.

Принудительная вентиляция работает на основе вентиляторов. Эти устройства устанавливаются в приточные и/или вытяжные воздуховоды. Вентиляторы создают искусственную тягу, которая позволяет воздуху свободно циркулировать по всему помещению, независимо от внешних погодных условий. В случае механической вентиляции нет понятия «плохая тяга».

Механическая вентиляция для подключения газа в частный дом в котельной с газовым котлом (будь то приточная или вытяжная система) может потребовать более значительных затрат на этапе установки и эксплуатации, однако она обеспечивает более высокую эффективность.

Связанные вопросы и ответы:

Какие минимальные требования предъявляются к вентиляции в газовой котельной

Газовое отопительное оборудование является приборами повышенной опасности, поэтому к помещению предъявляются соответствующие регламенты.

Нормативные документы с правилами монтажа газовой котельной в частном доме:

• СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»;
• МДС 41.2-2000 «Инструкция по размещению тепловых агрегатов, предназначенных для отопления и горячего водоснабжения одноквартирных или блокированных жилых домов» СНиП 42-01-2002 «Газораспределительные системы»;
• СНиП 21-01-97 «Пожарная безопасность зданий и сооружений».

В данной статье мы рассмотрим основные требования, применяемые к монтажу газового отопления в частном доме.

Правильная котельная: какая она? Основные нормы

По нормам проект котельной должен разрабатываться специалистами. Проектировщики составят проектную документацию в соответствии со всеми нормами безопасности.

Тем не менее, подготовить помещение для котельной необходимо на этапе строительства.

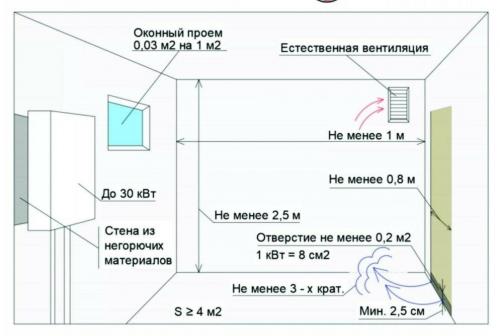

Какие основные требования к газовой котельной в частном доме?

• по нормам минимальная площадь комнаты должна составлять 15 м3 (5 м2). Тем не менее, этого недостаточно для безопасной котельной. Требуется 24 м3, что в плоскости равно 8 м2;
• котельную разрешено размещать только на первом, цокольном этаже, в дополнительной пристройке или подвале;
• недопустимо располагать газовую котельную в доме рядом со спальнями;
• минимальный путь из котельной до выхода на улицу должен быть не более 12 м. При этом допускается наличие лестниц или коридоров;
• газовое отопительное оборудование разрешено устанавливать только в помещениях с высотой потолков от 220 см. При этом высота от потолка до верха оборудования должна составлять не менее 100 см;
• обязательным условием является наличие окна и двери в помещении;
• необходимо обустроить вентиляцию в котельной.

Котельную можно разместить в пристройке к дому. В данном случае добавляются дополнительные требования, а именно:

• окна котельной должны располагаться не менее, чем на 12 м от окон дома;
• пол котельной должен быть удален от окон дома на верхних этажах не менее, чем на 9 м;
• запрещено устанавливать котельную пристройку с лицевой стороны дома.

Какой площади должна быть газовая котельная в частном доме?

В нормативных документах минимальный объем помещения для газовой котельной должен составлять 15 м3. То есть на пересчет в плоскости это комната 5 м2.

В случае монтажа газовой котельной в частном доме лучше использовать помещение 8 м2 и более. Это более безопасный вариант для размещения оборудования по стенам котельной.

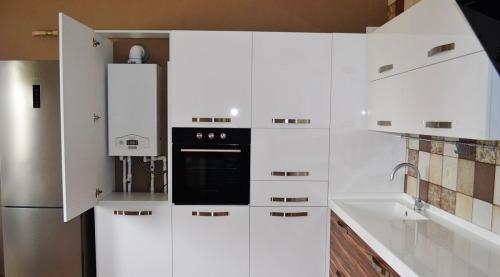

При этом часто задают вопрос, можно ли разместить котельное оборудование на кухне?

Такой вариант возможен для домов маленькой площади. Важно при этом помнить, что помимо котла отопительное оборудование котельной состоит из:

• смесителей;
• насосов;
• бойлера;
• коллектора;
• расширительный бак.

Поэтому для данной системы необходима дополнительная площадь помещения и наличие специального шкафа. Также вся система отопления должна быть доступна для эксплуатации, обслуживания и ремонта.

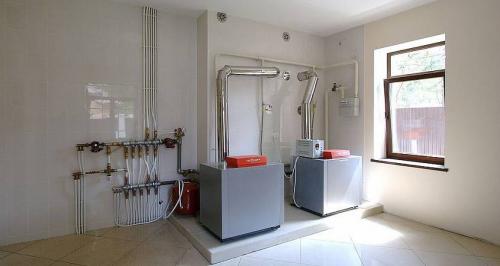

Окно в котельной частного дома. Размер и требования

Цель окна в котельной – защитить дом от взрывной волны. Если случится возгорание и взрыв, волной выбивает окно, при этом конструкция здания остается нетронутой.

Наличие окна обязательно в котельной частного дома согласно нормативам. Более того окно должно подходить под ГОСТ Р 56288-2014.

Размер окна зависит от площади помещения котельной:

• если комната менее 9 м2, площадь стекла окна должна начинаться от 80 см2. В данном случае окно может быть 1500 мм х 600 мм;
• свыше 9 м2 – 0,03 м3 на 1 м3 площади комнаты (3%).

Размеры окна для газовой котельной в частном доме просчитаны в таблице ниже.

Какие нормы воздухообмена предусмотрены для газовых котельных

Несколько различных типов котельного оборудования в частном доме определяются по видам используемого топлива, от степени доступности которого часто зависит и сам выбор системы отопления. На текущий момент доступны к эксплуатации 4 основных типа топлива, которые определяют вид системы отопления:

• системы отопления на природном газе относятся к категории самых экономичных в части эксплуатационных затрат, однако затраты на проектирование, согласование, монтаж и подключение к магистральным сетям существенно выше любой другой категории котельного оборудования;
• котельные на твердом топливе доступны по цене, однако необходимый запас угля или дров и малая степень автоматизации перечеркивают это преимущество повышенными затратами на эксплуатацию. Появление пеллетных котлов решило проблему автоматизации, однако для хранения существенного запаса сухих древесных гранул необходим бункер достаточно большого объема;
• дизельные котлы практически не используются в средней части России, однако сохраняют свою актуальность для северных регионов страны. Основными проблемами этих систем отопления выступают достаточно громоздкая емкость для хранения дизельного топлива, большой шум от атмосферной горелки с турбонаддувом и высокая цена солярки;
• электрические котлы наиболее доступны по цене, однако относятся к категории самых затратных в процессе эксплуатации. Исключение составляют котельные на базе тепловых насосов, но в данном случае цена оборудования и теплового контура сравнима по стоимости с газовой котельной.

Как правильно спроектировать вентиляцию для газовой котельной

Вентиляция в котельной всегда предполагает следование требованиям из инструкций по использованию газовых котлов. Небрежное отношение к ним влечёт за собой ряд трудностей, начиная с проблем с законом и заканчивая повышением риска непредвиденных чрезвычайных ситуаций.

Требования к вентиляции более чем обоснованы, ведь проблема заключается в том, что продукты сгорания опасны не только для собственника котла, но и для окружающих его людей. Именно по этой причине газовые организации внимательно осматривают приборы даже в момент приёма техники.

Если же разрешение на эксплуатацию оборудования в котельных получено не было, то владельцу котла грозит в лучшем случае штраф, а в худшем ̶̶̶ уголовное дело.

Классификация вентиляций

Чаще всего оборудование разделяют на два типа: принудительное и приточное. Кроме того, нередко вентиляцию, сочетающую функции вышеназванных, выделяют в отдельную группу и называют комбинированной.

По наименованиям уже можно догадаться, что приборы принудительной вентиляции обеспечивают воздухообмен в частных домах за счёт технических приборов, в то время как естественная вентиляция использует для подачи воздуха в здание разницу в температурных значениях и давлении пространства. Для вентиляции такого помещения важно лишь точное и продуманное расположение щелей. Учитывайте, что воздух проникает в комнату не только с помощью приточной или же принудительной вентиляции, но и сквозь проходы вроде зазора между дверью и полом.

Лучшим вариантом для частной котельной является установка в помещение такой системы, как комбинированная вентиляция. Она позволяет чередовать работу вышеуказанных систем в частных домах.

Естественная вентиляция

В обычном помещении с высотой потолков менее шести метров для поступления воздуха вполне достаточной будет естественная вентиляция.

Обратите внимание! Необходима установка температурного датчика в обратном коллекторе. Он посылает импульсы на электропривод трехходового клапана. На схеме клапан и температурный датчик расположены в разных концах контура.Стандарты приточного воздухообмена рассчитаны для всех котельных, в том числе и промышленных. Из-за этого за нормальные приняты значения, подходящие для вентиляции нежилых помещений.

При уменьшении высоты потолков котельной в частном доме один метр соответствует 25 процентам проточного воздухооборота. При этом вентиляция всегда должна устанавливаться с определённым запасом.



Сложностью приточная вентиляция, установленная в помещение, не отличается. В дверном проёме или в стене частного строения размещают вентиляционную щель для входа воздуха в помещение с диаметром, пропорциональным уровню мощности котла. Вверху газовых котельных устраивают ещё одну щель для вывода воздуха из комнаты. Очень часто на вентилируемое отверстие прикрепляют прибор, проводящий в помещение воздух, оборудованный клапаном, не позволяющим вытяжке объекта работать в две стороны, и «зонтиком», защищающим вентиляцию с наружной стороны.

Для повышения качества работы воздуховода в здании расстояние между вытяжкой и входным отверстием в помещении должно быть как можно больше, ведь оно отвечает за возникновение тяги.



Минусы приточной вентиляции:

1. Важность состояния погоды. Вентиляция котельной будет нуждаться в защите от разрушительного воздействия извне.
2. Трудности с точным подсчётом. Направление и сила воздушных потоков в помещении значительно влияют на объёмы поступающего в коттедж воздуха.
3. Необходимость сделать вентиляционный выход из каждого помещения. Приточная вентиляция из группы помещений очень сложная, и чаще всего создавать её нецелесообразно.

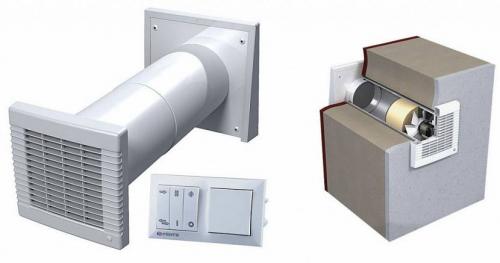

Вентиляция за счёт механических устройств

Для установки в помещение принудительной вентиляции необходимы специализированные устройства, по-простому называемые вентиляторами.

Такая вентиляция привлекает владельцев газовых котельных такими преимуществами, как:

• появление возможности установки в комнатах приборов (в оснащение входят калориферы и фильтры), предназначенных для очистки и нагрева поступающих в коттедж воздушных потоков;
• экономия электрической энергии, использующейся для вентиляции вашей котельной, возникающая за счёт того, что систему можно включать только тогда, когда это нужно для пространства, к примеру, во время работы нагревающего прибора.

Но есть у вентиляции и недостатки.

В их число входят:

• цены, по очевидным причинам более высокие, чем при организации естественной вентиляции;
• высокий уровень шума, когда эксплуатируется вентиляция;
• необходимость трат времени на специальную подготовку, без которой трудно выбрать подходящее оборудование.

Нужна ли вентиляция в котельной с газовым котлом, и почему

Безопасность при эксплуатации газовой котельной является очень важным аспектом, который должен быть учтен на каждом этапе ее работы. Ниже приведены некоторые меры безопасности, которые необходимо соблюдать при эксплуатации газовой котельной:

• Установка котельной должна быть выполнена с соблюдением всех требований и нормативных документов. Это включает в себя правильную установку котлов, трубопроводов, запорной арматуры, системы вентиляции и электропитания.
• Перед запуском котельной необходимо проверить наличие газа и его качество, а также работоспособность всех систем и оборудования.
• В котельной должны быть установлены средства автоматического контроля и управления, которые позволяют быстро обнаружить и устранить любые неисправности.
• В помещении котельной должны быть установлены средства пожаротушения, такие как огнетушители и системы автоматического пожаротушения.
• На территории котельной должны быть установлены знаки и указатели, предупреждающие об опасности и указывающие на местоположение средств пожаротушения и выходов.
• Персонал, работающий в котельной, должен быть обучен правилам безопасности и иметь необходимые навыки и знания в области эксплуатации и обслуживания газового оборудования.
• Регулярное техническое обслуживание котельной, очистка и проверка системы вентиляции, контроль за параметрами работы котлов.
• Никогда не нарушайте правила эксплуатации и обслуживания котельной и никогда не производите ремонт оборудования самостоятельно, если у вас нет соответствующей квалификации и опыта.

Какие способы обеспечения вентиляции наиболее эффективны для газовой котельной

На основании СП 41-104-2000 (пункт 13.4) приток воздуха в котельную с газовым котлом должен быть трехкратным. Т.е. воздух в помещении за 1 час должен смениться 3 раза.

В противном случае вытяжка будет обеспечивать только работу котла, но продукты горения начнут скапливаться в помещении: в воздухе, на стенах, на потолке и т.д. Также трехкратный приток воздуха необходим для аварийного удаления газа (в случае его утечки) и продуктов горения при их попадании в жилое помещение.

Проверку трехкратного воздухообмена и соответствия сечения вентиляционной трубы расчетной площади воздуховодов общепринятым нормам осуществляют специалисты по вентиляционным установкам. Для этого учитывается расход и скорость движения воздуха, замеренные с помощью анемометра.

Каждый домовладелец может купить анемометр и заранее произвести замеры скорости воздуха в трубе до прихода инспектора газовой службы. Анемометры продаются даже на Алиэкспресс

Но сейчас также введен СП 281. На основании его пункта 14.3 для аппаратуры с мощностью от 50 кВт допустим однократный приток воздуха в помещение топочной в частных домах. Аналогичные требования введены для более мощного оборудования (от 360 кВт).

Они регламентируются п. 17.11 СП 89. В этом документе говорится о том, что приток воздуха должен быть не меньше однократного в час, хотя точный расчетный воздухообмен определяется на основании реальных замеров. Перед установкой вентиляции в котельной с газовым котлом рекомендуется уточнить требования к кратности притока воздуха у газовой службы конкретного региона.

Как вентиляция влияет на безопасность эксплуатации газовой котельной

Существует несколько типов вентиляционных систем, применяемых в котельных с газовыми котлами. Выбор оптимального варианта зависит от конкретных условий, размеров помещения и мощности котла. Рассмотрим основные типы вентиляции.

Естественная вентиляция: принцип работы, преимущества и недостатки

Естественная вентиляция основана на разнице давлений между внутренним и наружным воздухом, возникающей за счет разницы температур и ветрового напора. Приток свежего воздуха осуществляется через приточные отверстия или клапаны, а удаление продуктов сгорания - через дымоход и вытяжные каналы.

Преимущества естественной вентиляции:

• Простота устройства и низкие затраты на монтаж и эксплуатацию
• Отсутствие потребления электроэнергии и шума от работы вентиляторов

Недостатки естественной вентиляции:

• Зависимость эффективности от погодных условий (температура, ветер)
• Сложность регулирования и балансировки воздухообмена
• Риск обратной тяги и проникновения продуктов сгорания в помещение

Принудительная вентиляция: виды, особенности, плюсы и минусы

Принудительная вентиляция предполагает использование механических устройств (вентиляторов) для обеспечения необходимого воздухообмена. Существует несколько видов принудительной вентиляции:

• Приточная вентиляция - подача свежего воздуха в помещение котельной с помощью приточного вентилятора и воздуховодов. Для очистки и подогрева воздуха могут использоваться фильтры и калориферы. Примером оборудования для приточной вентиляции является приточный клапан VAKIO KIV New или приточная вентиляция VAKIO KIV Pro .
• Вытяжная вентиляция - удаление загрязненного воздуха и продуктов сгорания из котельной с помощью вытяжного вентилятора и дымохода. Для повышения тяги и защиты от осадков применяются дефлекторы, такие как турбодефлектор ТД-160 . Эффективным решением являются вытяжные вентиляторы серии VAKIO Smart EF , обеспечивающие стабильное удаление воздуха.

Преимущества принудительной вентиляции:

• Стабильный и управляемый воздухообмен независимо от погодных условий
• Возможность очистки, подогрева и регулирования параметров приточного воздуха
• Снижение риска обратной тяги и проникновения продуктов сгорания в помещение

Недостатки принудительной вентиляции:

• Более высокие затраты на оборудование, монтаж и эксплуатацию по сравнению с естественной вентиляцией
• Потребление электроэнергии и наличие шума от работы вентиляторов
• Необходимость регулярного обслуживания и замены фильтров

Комбинированные системы вентиляции: сочетание естественной и принудительной вентиляции

Комбинированные системы вентиляции объединяют элементы естественной и принудительной вентиляции для обеспечения оптимального воздухообмена в котельной. Например, приток свежего воздуха может осуществляться естественным путем через приточные отверстия или клапаны, а удаление продуктов сгорания - с помощью вытяжного вентилятора и дымохода.

Комбинированные системы позволяют сочетать преимущества обоих типов вентиляции и адаптироваться к конкретным условиям котельной. Они обеспечивают более стабильный воздухообмен по сравнению с чисто естественной вентиляцией и требуют меньших затрат на оборудование и эксплуатацию, чем полностью принудительные системы.

Переходите, справа, в чат Вотсап или Телеграм и получите ответы наших инженеров. Время отклика 30 - 60 минут.

Как проверяется соответствие вентиляции в газовой котельной установленным требованиям

В соответствии с СНиП 41-01-2003 "Отопление, вентиляция и кондиционирование" нормы вентиляции газовой котельной должны быть рассчитаны с учетом следующих параметров:

• Объем помещения котельной. Объем воздуха, необходимый для поддержания нормальной работы котельной, должен быть рассчитан на основе мощности установленного оборудования и соответствующих норм расхода воздуха на 1 кВт мощности котла.
• Плотность газов и продуктов сгорания. Расчет норм вентиляции котельной должен учитывать плотность газов и продуктов сгорания, выделяющихся при работе газового котла.
• Расход воздуха на сгорание газа. Для обеспечения безопасной и эффективной работы котельной, вентиляционные системы должны обеспечивать достаточный расход свежего воздуха для сгорания газа.
• Коэффициент использования воздуха. Расчет норм вентиляции газовой котельной также должен учитывать коэффициент использования воздуха, который зависит от технологии сгорания газа и конструктивных особенностей котельной.

Согласно СНиП 41-01-2003, нормы вентиляции газовой котельной должны соответствовать требованиям СНиП 2.08.01-89 "Охрана труда в строительстве", а также местным нормам и правилам пожарной безопасности.

Правильная вентиляция газовой котельной является критически важным аспектом безопасности при ее эксплуатации. Поэтому перед установкой и эксплуатацией газовой котельной необходимо ознакомиться с соответствующими нормами и рекомендациями для обеспечения эффективной и безопасной работы котельной.

Какие современные системы вентиляции рекомендуются для газовых котельных

Сжигание газа в котле невозможно без кислорода воздуха. Если в закрытое помещение котельной не обеспечить приток воздуха, с течением времени кислорода здесь станет все меньше, а угарного газа — все больше. Человек не сможет находиться в таких условиях — даже просто зайдя проверить котел, владелец оборудования рискует потерять сознание. Продукты горения, которые аккумулируются в воздухе, очень опасны для жизни. И это актуально не только для отдельных котелен или технических, подвальных помещений, но и для кухонь, где может находиться газовая колонка или тот же котел.

Вентиляции в помещении с газовым оборудованием, отопительным или водогрейным, — это гарантия вашей безопасности. Если не обеспечить необходимый приток воздуха, то это чревато различными последствиями:

• не обеспечивается стабильная подача кислорода, из-за чего газ может попросту потухнуть;
• в воздухе аккумулируется множество продуктов горения, крайне опасных для человека;
• если воздух в комнате загрязнен, и кислорода в нем мало, то пламя будет окрашиваться в желтый цвет и станет обильно выделять копоть, а это, в свою очередь, чревато серьезными засорениями дымохода;
• из-за недостатка кислорода существенно снижается КПД котла, то есть газа потребляется больше, а тепловой энергии выделяется меньше;
• если оборудование выйдет из строя или рассохнется шланг подачи газа, то произойдет утечка — в случае с неисправной или отсутствующей вентиляцией это чревато взрывом и пожаром.

Вентиляция должна быть правильно рассчитана. Должны быть в норме все акты сдачи вентиляции , подтверждающие, что приток воздуха соответствует потребностям установленного теплового оборудования и общей площади помещения. Если речь идет о подключении котла в новом доме, то контролирующие организации обязательно потребуют акт проверки эффективности работы вентиляции. И это не прихоть, а залог безопасности для всех, проживающих в доме.

Но какие требования предъявляются к вентиляционной системе в этом случае? Как именно оформляется акт обследования вентиляции и дымоходов , что он учитывает? Расскажем об этом подробнее.
