Массово производятся несколько видов огнеупорной кирпичной продукции:

• Основной, так часто называют глиноземный шамотный кирпич , так как это наиболее давно производящийся, проверенный практикой вид штучной огнеупорной продукции. Немаловажным фактором является и стоимость его приобретения, обходящаяся заказчикам ниже других разновидностей этого огнеупора. Шамотный кирпич – это основной печной материал в гражданском строительстве, коммунальной инфраструктуре населенных пунктов, включая котельные, ТЭЦ.
• Углеродистый или графитовый , создаваемый на основе свободного углерода. Огнеупорность таких штучных изделий, получаемых при обжиге до 2000℃ шихты из каменноугольной смолы с графитом, просто огромна – до 3500 ℃, поэтому не удивительно что они востребованы для футеровки плавильных печей в металлургии, на предприятиях энергетики, включая АЭС.
• Кварцевый или динасовый , работающих до предельных температур эксплуатации шамотного кирпича – 1730 ℃. Их используют для футеровки промышленных отопительных агрегатов.
• Корундовый (выдерживает температуру до 1750°C) – применяют в установках, созданных для получения серной кислоты, печах с окислительной средой.
• Магнезиальный , выдерживающий длительный нагрев до 1900℃, обладает высокой механической прочностью, в том числе к истиранию, поэтому широко используется в металлургии.
• Доломитовый получают обжигом смеси оксидов Ca, Mg. Он обладает огнеупорностью до 2300 ℃.
• Хромистый , изготавливают из горной породы – хромита. Он инертен к кислой, щелочной среде, в том числе к воздействию шлаков, образующихся при варке металлических сплавов. Предельная температура эксплуатации – 2180 ℃.
• Циркониевый – изготавливаемый из минерала бадделеита, с огнеупорностью до 2700 ℃.

Связанные вопросы и ответы:

Что такое шамотный кирпич

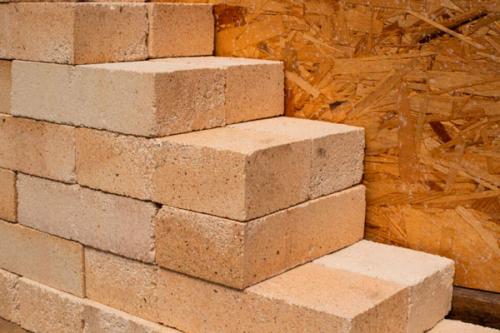

Для изготовления различных тепловых агрегатов применяются жаропрочные материалы. Наиболее распространённым для этих целей является шамотный огнеупорный кирпич, относящийся к алюмосиликатному типу огнеупоров. Данный материал является незаменимым для возведения кирпичной кладки, работающей при температурах до 1400 °C.

Особенности шамотного кирпича

Изготавливается такой кирпич из шамота, получаемого методом обжига и последующего измельчения жёлтой огнестойкой глины. Её основу составляет SiO₂, а в качестве главной добавки выступает оксид алюминия Al₂O₃, способствующий устойчивости к кислотно-щелочным средам, повышению плотности материала и общему упрочнению, а также крупнозернистый кварц и другие элементы. После формования всех компонентов и сушки кирпич подвергается обжигу при температуре 1600 °C.

Возможны варианты изготовления шамотного кирпича разных форм и размеров согласно действующим стандартам. Самыми востребованными марками данного огнеупора являются ШБ и ША. Основные характеристики этих и других марок приведены в таблице.

Характеристики огнеупорных кирпичей из шамота

Стандартные размеры нормального прямоугольного шамотного кирпича составляют 230×114×64 мм, а также 230×114×75 мм. Изделие, толщина которого в 2 раза меньше толщины нормального кирпича, называется лещадкой. У двойного кирпича и длина, и ширина равны 230 мм. Кроме перечисленных размеров изготавливаются кирпичи широкого размерного ряда и разной формы.

Свойства шамотного кирпича для печи

Для кирпичей алюмосиликатных характерны следующие свойства:

• высокая прочность;
• повышенная термостойкость и теплоёмкость;
• морозостойкость;
• разнообразие форм, размеров и оттенков;
• устойчивость к действию щелочных и кислотных сред;
• огнестойкость;
• хорошая теплопроводность;
• высокая плотность и вес;
• износостойкость
• долговечность;
• экологичность.

Шамотный кирпич может выпускаться различной плотности: от легковесного с повышенной пористостью до особо плотного и тяжёлого. Возможно изготовление кирпичей со специальными отверстиями и углублениями. На производстве осуществляется контроль качества изготавливаемого кирпича. Его структура должна быть однородной без наличия расслоений и пустот.

Применение кирпичей шамотных огнеупорных

Шамотный кирпич используют в различных отраслях промышленности. Хороший комплекс свойств наряду с высокой огнестойкостью позволяют применять его для изготовления ответственной кладки.

Печные кирпичи из шамота применимы для кладки:

• доменной печи и различных нагревательных печей;
• аппаратов нефтехимической и химической промышленности;
• каминов и котельных установок;
• заплечиков, горна, распара, колошника и охлаждаемой части печной шахты;
• футеровки разнообразных тепловых агрегатов.

В разных устройствах и агрегатах шамотный кирпич выполняет защитную функцию от теплового и химического воздействия твёрдых, жидких и газообразных агрессивных реагентов. Поставляется он партиями одной марки весом до 300 т в случае нормального прямоугольного кирпича и до 150 т — других шамотных изделий. Из всех кирпичей шамотный является самым огнестойким и прочным, и цена его выше.

Параметр	Значение
Виды	прямоугольный; плитка и лещадка прямоугольные; сводовый; пятовый; клин торцовый и ребровый; трапецеидальный; подвесной; плита и брус; горелочный; лекальный; фасонный; оконный и бортовой	прямоугольный; ребровый; фасонный; трапецеидальный	торцовый; ребровый
Стандарты	ГОСТ 8691-73 (ГОСТ 8691-2018), ГОСТ 390-2018

Источник: https://dekor-i-interer.ru-land.com/novosti/kak-vybrat-podhodyashchiy-razmer-shamotnogo-kirpicha-dlya-svoey-pechi

Какие размеры имеет шамотный кирпич

Шамотный кирпич повсеместно используется в строительстве уже не одно десятилетие. Поэтому при первой же возможности в СССР появился стандарт качества этого огнеупорного материала. Он регламентируется документом ГОСТ 8691-73, где прописаны виды шамотного кирпича, его вес, плотность и размеры, а также рядом других смежных ГОСТов.

Основные разновидности, которые чаще всего используются в строительстве, имеют следующие артикулы: ША-5, ША-6 и ША-8. По этим буквам и цифрам легко узнать о свойствах той или иной марки.

Всего основных категорий у шамота шесть. Каждая из них имеет собственный буквенный код – ША, ШБ, ШАК, ШЛ, ШВ или ШУС. Буква «Ш» говорит о том, что изделие относится к категории огнеупорных шамотных кирпичей.

«А» и «Б» – это классы огнеупорности. Кирпичи с буквой «А» в коде способны выдержать до +1750°C, а класс «Б» до 1400°C. Высокая теплостойкость обеспечивается в этих марках большим содержанием оксида алюминия. Кроме этого, они легко переносят высокую влажность.

Буква «Л» в маркировке обозначает, что кирпич относится к легковесным.

А вот числовую номенклатуру лучше сверять, так как категорий в ней очень много. Они отражают форму, вес и размеры, которые легко сверить с ГОСТом.

При выборе строительного материала стоит обращать внимание и на другие отметки. В первую очередь проверьте упоминания ГОСТ. Сейчас заводы часто производят продукцию, руководствуясь не им, а собственными ТУ, однако, в таком случае они должны это указать.

На кирпичах, сделанных по техническим условиям (ТУ), после буквы «Ш» не будет дополнительных букв, которые указывают класс.

Иногда можно встретить и другие буквы – это часто личная маркировка завода. Например, БГ – Богдановский завод, СЛ – Сухоложский огнеупорный завод.

Какие факторы влияют на выбор размера кирпича для печи

В строительстве каждая из сторон кирпича имеет свое название: 1 – постель (плашка); 2 – ложок; 3 – тычок.Но стоит остановить внимание на том, что не всегда в укладывании применяется стандартный кирпич, на это нужно смотреть при покупке материала. Несколько стандартных габаритов другого формата мы привели в таблице ниже:В печном деле имеет место быть так называемый печной модуль, размерами 230×125×65. сегодня он относится к разряду устаревших, но большинстворассчитывается именно под этот стандарт. Отметим, что под него выпускается и отдельный вариант материала для очагов, а целая линейка огнеупорных кирпичей, куда входят зауженные и зауженные с уменьшенной высотой кирпичи: 230×114×65 и 230×114×40 мм.Еще на этапе планирования печи, вам следует уточнить, какой формат предназначен для вашего варианта очага, что позволит исключить неприятные последствия в строительстве.Для выкладывания арок используют специальные форматы кирпича. Это может быть материал клиновидной формы с торцовым или ребровым заужением. В инструкции размеры представлены в виде дроби: 230×114×65/45.Для облицовки используется кирпич со скругленными углами либо какой-то другой необычной конфигурации. Применение разных типов материала должно заранее отмечаться в схеме-порядовке и используемой вместе с ней таблице со списком необходимых материалов.

• - марочная прочность кирпича показывает на то, какую степень механической нагрузки он может выдержать без деформации. Марка прочности обозначается буквой М, а также цифрой, показывающей уровень возможную нагрузку в кгс/см². Приведем пример, так, для кладки любого отдела печи применяется кирпич марки не ниже М150. если строится большая двухэтажная печь, то нередко требуется использовать и более высокие марки: М200 или М250. но специалисты советуют не брать очень большие показатели. Так как для достижения марок М300÷М500 при изготовлении вливают специальные синтетические доистика не влияет, а вот для возведения печей это не допускается. Помимо всего прочего, и стоимость на такой материал будет намного выше.
• - морозоустойчивость материала изображается в маркировке буквой F и числом. Число характеризует, сколько раз материал может перенести минимальное количество заморозок и оттаивания кирпича без изменения его свойств. Для основного массива прибора этот показатель не особо и важен, но при строительстве некоторых частей очага, подвергающихся перепадам температур (таких как дымоход и фундамент) на него следует обращать внимание. Отметим, что чем больше показатель морозоустойчивости, тем лучше материал переносит резкие температурные перепады.
• - теплопроводность кирпича. Печь, в первую очередь, является прибором отопления, поэтому стенки ее и массив должны хорошо аккумулировать тепло и отдавать его в помещение. Для этого используется кирпич с теплопроводностью не менее 0,61 Вт/м×°С. Это качество не распространяется на районы отделки дымохода, там термоизоляция даже приветствуется, так как предохраняет от нагревания элементы.
• - гигроскопичность кирпича – способность впитывать влагу. Эта характеристика учитывается в отделах очага, где возможно взаимодействие с водой, то есть дымоход и фундамент. В этом случае гигроскопичность должна быть как можно меньше.

Какие типы шамотного кирпича можно использовать для строительства печи

Шамотный кирпич на огнеупорной основе отличается своими характеристиками, именно поэтому его выбирают для кладки печей-каминов вместо силикатного и керамического материала. Перед тем как купить кирпич, необходимо помнить, что для шамотной разновидности может использоваться определённый сорт и категория глины, от которой зависит прочность, степень огнеупорности и другие характеристики материала. При этом степень и температура обжига также влияет на прочность кирпича и в некоторых случаях позволяет в полной мере сохранить его все первоначальные характеристики, для этого температура обжига будет составлять около 1400-1500 градусов.

Печь камин выложенная из печного огнеупорного кирпича, будет обладать высоким уровнем прочности и огнеупорности, именно этот материал способен защитить всю конструкцию от разрушения, образования трещин и сколов. Также печной кирпич часто используется не только для выполнения бытовой кладки, но и в промышленных масштабах.

Шамотный печной кирпич обладает следующими характеристиками и отличительными особенностями:

• Он обладает низкой теплопроводностью, что позволяет сохранить высокую степень нагрева внутри конструкции и продолжать отдавать тепло даже по окончанию топки;
• Огнеупорность позволяет материалу хорошо переносить высокую температуру нагрева, достигающую 1600 градусов и не трескаться, полностью сохраняя прочность и все первоначальные характеристики, внешний вид и цвет;
• Шамотный печной кирпич отличается наличием тепловой инерцией, в результате чего отопительная конструкция будет быстрее прогреваться и дольше остывать, отдавая тепло;
• Камень шамотного происхождения хорошо переносит прямое и регулярное воздействие на его поверхность и структуру различных продуктов горения, распада, углекислых газов, шлаков и металлов;
• Такой кирпич со временем не усаживается и в свою очередь не деформирует конструкцию, он способен получить усадку максимум на один процент от общего числа.

Кирпич печной витебский и его другие популярные и проверенные временем аналоги, чаще всего используются для строительства теплового оборудования, печей и каминов в домах. Для кладки промышленных печей, в которых осуществляется плавление металлов, никеля и других разновидностей используется доломитовый, динасовый и хромомагнезитовый кирпич, который способен выдерживать температуру нагрева более 1600 градусов.

Если печь работает, и в результате выделяются различные кислоты, часто арка и футеровка выкладывается именно динасовым кирпичом, он не склонен к сильным расширениям при воздействии высоких температур, в то время как магнезитовая разновидность способна сжиматься, что может поспособствовать разрушению арочного свода.

Кирпич печной цена которого разная, в зависимости от выбранной разновидности будет обладать различными характеристиками и исходя из этого, предназначаться для выполнения определённых работ и задач.

Печной огнеупорный кирпич также получил широкое применение и распространение в неметаллургическом ответвлении, в котором он используется для того, чтобы выкладывать оборудование химического типа, коммунальной котельной, обжиговой печи кокса и печей, устанавливающихся на заводах по производству стекла.

Как определить, какой размер кирпича лучше использовать для печи

Выбор кирпича для печей и каминов

Шамотный кирпич – это материал с высокой прочностью, а главное термостойкостью. Строительный материал устойчив к высокой температуре. Именно поэтому, шамотный кирпич используют на производствах. В бытовой сфере кирпич часто применяют для конструкции печи, камина, барбекю-комплексов, мангалов и других видов печей для загородных зон отдыха.

Шамотный кирпич часто применяют для печей барбекю, каминов, тандыров и мангалов не только из-за огнестойкости. Есть и другие особенности кирпича:
1. Сильная устойчивость к механическим и химическим повреждениям;
2. Шамотный кирпич не только выдерживает высокую температуру, но и низкую;
3. Материал быстро нагревается и медленно остывает. Именно из-за этого в комнате долго держаться тепло от камина или печи;
4. Шамотный кирпич так же очень водостойкий;
5. Кирпич при нагревании и в процессе эксплуатации не выделяет вредных, опасных для здоровья веществ;
6. Большой ассортимент размера, формы кирпича.
Конечно, у материала есть и недостатки. Специалисты выделяют лишь 2 минуса:
1. Высокая прочность. Если понадобиться для конструкции камина или печи половинка кирпича, то разделить материал будет очень затруднительно. Это можно избежав, заранее правильно выбрав и рассчитать конструкцию камина или печи.
2. Шамотный кирпич имеет более высокую цену, чем красный. Но, положительных показателей у кирпича выше, чем у других схожих материалов.

Какие характеристики должен иметь шамотный кирпич для печи

Шамотный кирпич, являющийся наиболее распространенным видом такой продукции, состоит из следующих компонентов:

• Огнеупорная глина, имеющая желтый цвет, в отличие от красной, идущей на изготовление строительных видов кирпича. Основное химическое вещество в ее составе – SiO₂, поэтому шамотный кирпич относят к кремнеземистым огнестойкими материалам.
• Al₂O₃– это основная добавка, которую получает огнеупорная смесь, до 70% состоящая из шамотной глины. Оксид алюминия как значительно увеличивает прочностные характеристики получаемого огнеупорного материала, уменьшая пористость, так и что очень важно, придает ему стойкость к щелочной, кислотной среде.

Готовый шамотный кирпич имеет ярко выраженный желтоватый оттенок, плотную мелкозернистую структуру. К его свойствам относят стойкость к резкому сильному нагреву, что важно при его использовании в качестве основного материала для возведения различного вида печей; а также быстрый равномерный прогрев, высокую теплоемкость, способность длительный период поддерживать комфортную температуру в помещениях после окончания топки.

Другие виды огнеупорного кирпича в основном также изготавливают из горных пород, о чем будет рассказано в следующей главе.

Свойства огнеупорных видов кирпичной продукции, имеющих важное значение при их выборе, в частности для проектной защиты корпусов различного бытового, промышленного оборудования:

• Огнестойкость. Как и все другие виды огнеупоров, жаростойкие кирпичи могут быть огнеупорными, с температурным диапазоном эксплуатации в диапазоне 1580-1770 ℃; высокоогнеупорными – 1770-2000 ℃; с высшей огнеупорностью – 2000-3000 ℃; сверх огнеупорными – больше 3000 ℃.
• Прочность на сжатие, ударную нагрузку.
• Плотность и пористость – эти свойства неразрывно связаны, так как чем выше пористость, тем ниже становится прочность огнеупорного кирпичного изделия. Выпускают как особо плотные – с пористостью до 3%, так и легковесные кирпичи, у которых этот показатель может превышать 30%.
• Степень спекания. Этот показатель выше у тех огнеупорных изделий, что были произведены при более высоких температурах.
• Влагостойкость тем ниже – до 25%, чем меньше температура спекания; и тем выше – от 3 до 7%, при высокой степени спекания.

Какие материалы можно использовать вместе с шамотным кирпичом для строительства печи

Сегодня на рынке можно купить разнообразные строительные смеси , которые можно использовать во время возведения различных конструкций. Вообще, строительные смеси рекомендуется использовать только по назначению. Так, например, при строительстве бани можно использовать готовые высокотемпературные и огнеупорные растворы, которые часто используются при кладке кирпича. Существуют составы, которые позволяют работать с природным камнем, керамогранитом, другими материалами. Не стоит забывать об универсальных смесях, которые используются во время работы с кирпичом. Нежелательно использовать при кладке кирпича штукатурную смесь, поскольку она не обладает достаточной прочностью. Даже качественная штукатурная смесь не может заменить раствор с нужными пластификаторами.

К вопросу кладочного раствора надо подходит ответственно. Люди, которые планируют делать кладочную смесь, могут выбрать для себя оптимальный вариант. В первом случае, можно приобрести нужные строительные материалы для кладочного раствора в магазине и самостоятельно все смешать, учитывая пропорции. Лучше всего кладочный раствор готовить дома, предварительно ознакомившись с характеристиками приобретенных материалов, которые отображены на упаковке. Второй способ создания раствора для кладки предусматривает его производство на месте добычи необходимых компонентов. Во время кладки кирпича надо помнить о том, что раствор нужно наносить тонким слоем. Если шов между кирпичами тонкий, значит, вся конструкция будет достаточно прочной.
