Самодельная печь из металла, сделанная своими руками.

Всем привет! Вот сделал себе печь для отопления гаража, по типу буржуйки, но конструкцию немного усовершенствовал.

Материалы:

• баллон пропановый 50 литровый;
• лист 3-ка размером 50 х 190 см;
• листик нержавейки 1 мм размером 60 х 30 см;
• труба 108-я — 50 см;
• дверца и колосники чугунные.

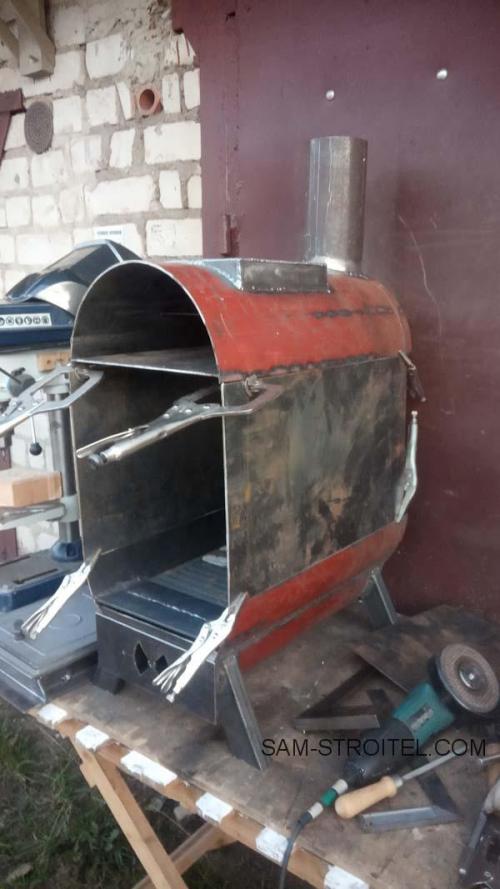

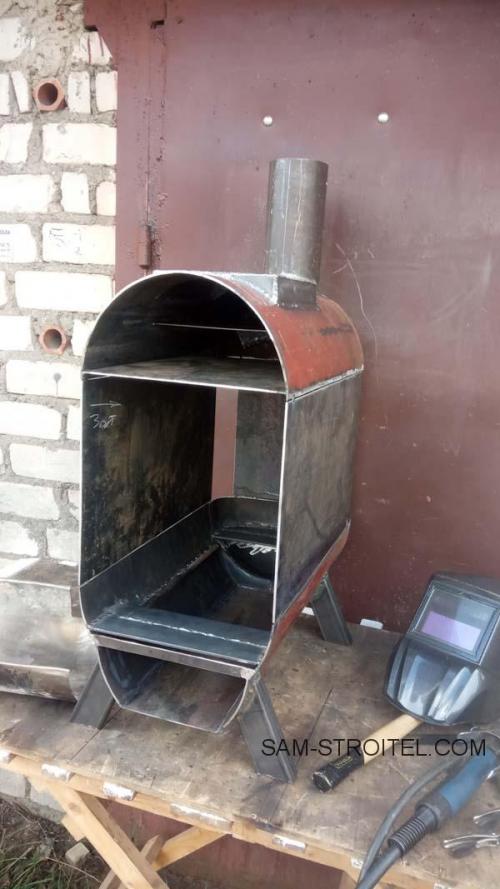

На фото, показан процесс изготовления самодельной печки.

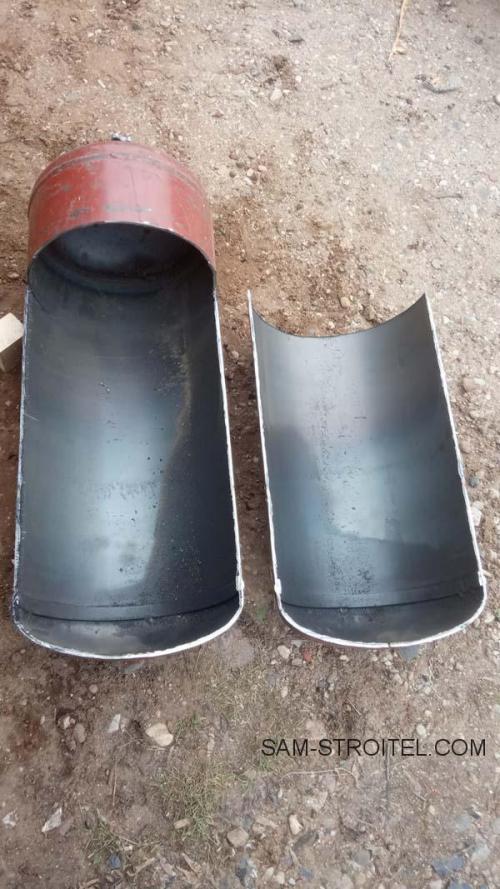

Основа — баллон из под пропана на 50 литров. Толщина стенки у него 3 мм, значит и для боковых стенок тоже купил лист 3 мм. Дверка и колосники — покупные чугунные.

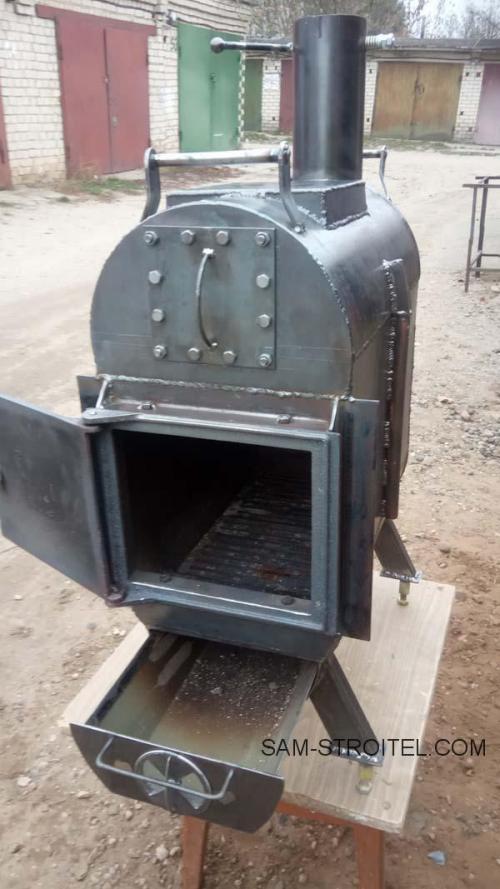

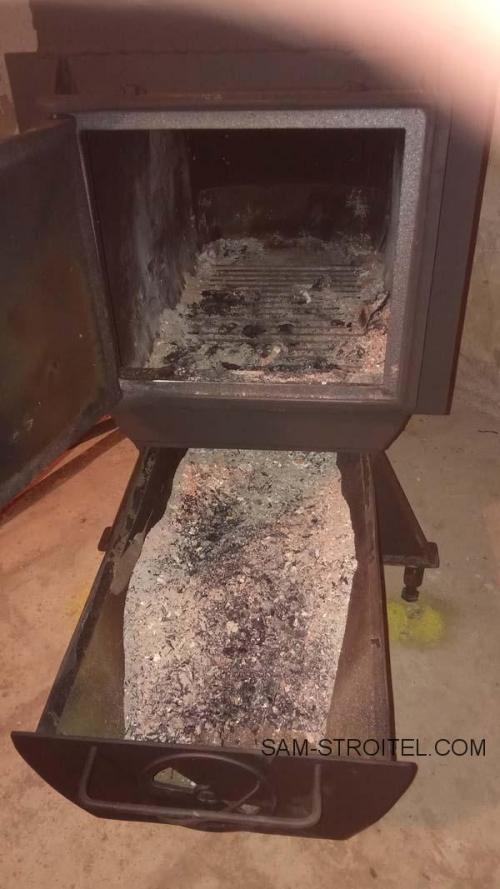

Для более лёгкой очистки от пепла, сварил под колосники ящичек, в передней стенке которого сделал регулировку подачи воздуха.

Топливо для печки — дрова, обрезки досок и прочих столярно-плотничьих изделий. Для того чтобы не работать печником, сделал регулировку подсасываемого воздуха, а чтобы тепло понапрасну в трубу не улетало сделал на выходе из печи шибер, только не плотный, а с небольшой щелью по периметру заслонки.

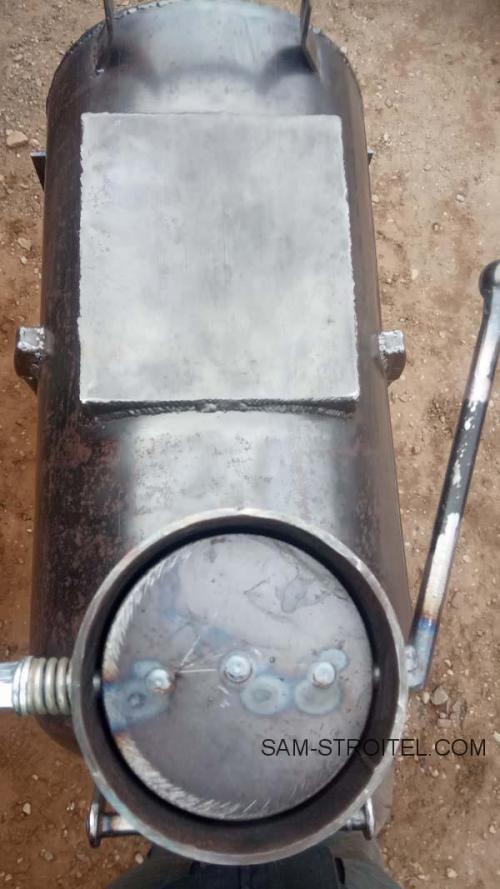

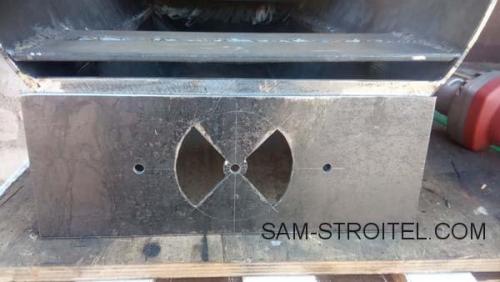

Шибер, со щелочкой по периметру, чтобы не угореть.

Ещё одной причиной выбора толщины металла 3-ки — изначально думал сделать печку «мобильной», типа попеременной установки сверху или снизу в подвале. Однако первые дни эксплуатации показали несостоятельность этой идеи. Для более полной отдачи тепла над камерой горения сделал два канала теплоотдачи, а для их чистки во фронтальной стенке выше дверцы сделал лючок.

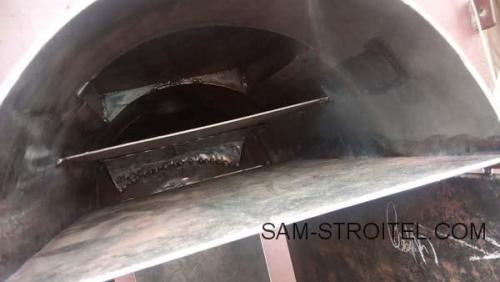

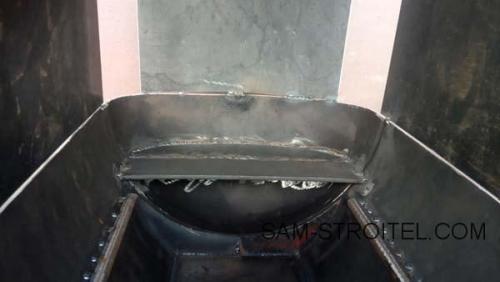

Видны каналы теплоотдачи, ещё не приварил переднюю стенку. Вдалеке видно усиление из нержи для верха задней стенки.

Ещё посоветовали сделать для более полного сгорания (или для дожига пиролизных газов) эжекторы подачи воздуха в нижний канал теплоотдачи. Задумка такая — что воздух туда засасывается, смешивается с дымом и от высокой температуры стенок воспламеняется и сгорает.

Честно скажу — не знаю насколько эта идея рабочая, пламя спички отклоняется в сторону входа воздуха, значит воздух туда при горении печки попадает, только что потом с ним происходит — для меня тайна, увы.

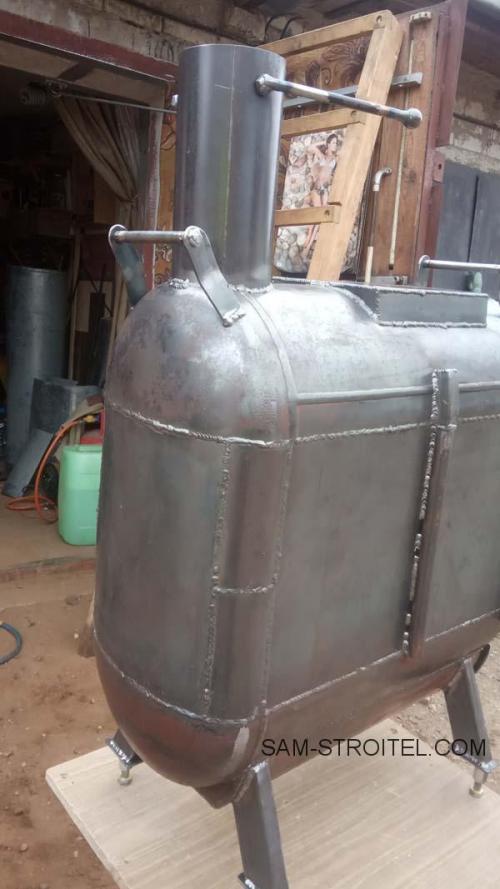

На фото, виден на боковой стенке печки, канал для подачи воздуха к эжектору. Обычная трубка полдюймовка. Дополнительно помогает не коробиться тонким стенкам печки.

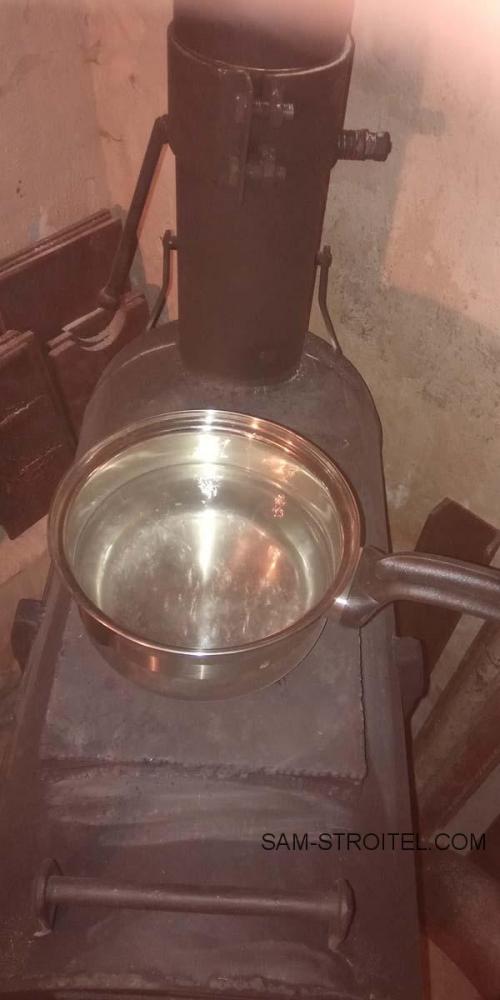

Идем дальше. Ещё сделал варочную поверхность, вполне себе рабочую, чайник на пару литров закипает на ней примерно за 10-15 минут, чего вполне хватает. Ещё усилил самые термонагруженные места нержавейкой. Это потолок камеры сгорания и нижнюю часть тыльной стенки камеры вместе с боковыми. Для более долгой службы.

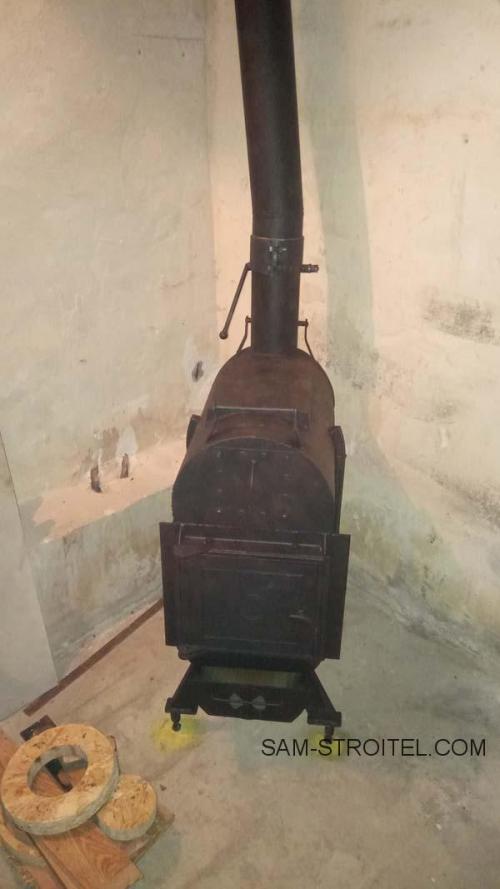

Дымоход — внутренний диаметр трубы — 100 мм, высота около 5 м, практически вертикальный, небольшое отклонение от вертикали есть в подвале, не более 5-7 градусов, для точного вывода трубы.

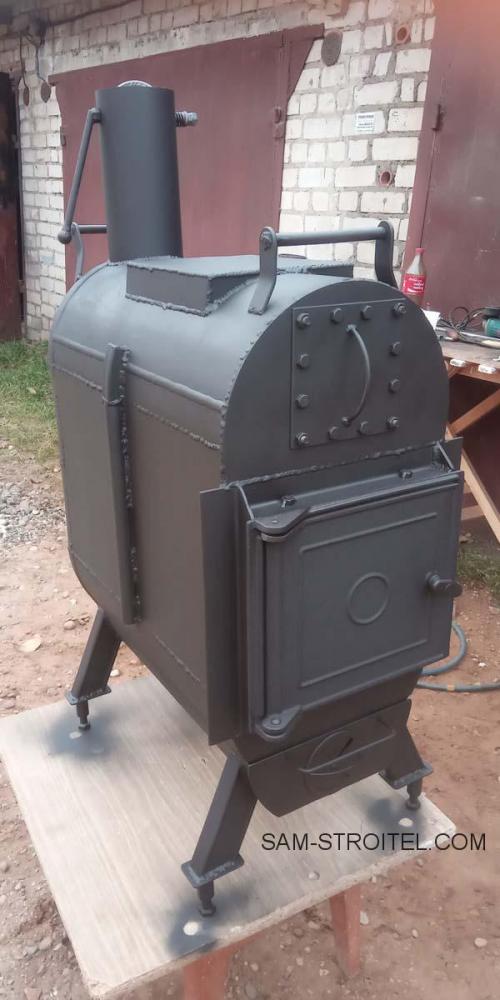

В конце, перед окончательной установкой, окрасил термоэмалью CERTA.

Подведу итог. Печка получилась вполне себе удачной для первого раза, недорогой в изготовлении (материалы около 60-70$). Компактная (ширина — 30 см), но с длиной камерой сгорания (от дверки до задней стенки влазит полено 56-58 см), дверка загрузки дров тоже большая(25 х 27 см, вход).

Недостатки. Для меня это в первую очередь — дымность. Дыма просто много, это огорчает. У соседа буржуйка с пряможогом и чуть большей камерой сгорания. У него дым еле заметен, у меня прям — паровоз. Что с этим делать — пока даже не представляю, буду рад советам.

Второй недостаток — тонкие стенки. Для того, чтобы уменьшить количество дыма, надо как следует прогреть печку, но при этом боковые стенки, несмотря на усиление нержавейкой, красные, прямо светятся. Это приведет к уменьшению срока эксплуатации.

Хотелось бы сделать приставку(сапог) для сжигания отработки. Но судя по тому сколько дыма идёт при сгорании дров, думаю что при сжигании отработки будет вообще, караул. Может замахнусь чуть позже на полноценную печку на отработке.

Спасибо за прочтение. Буду благодарен за советы.

Автор самоделки: Олег. г. Гродно. Беларусь.

Печи в баню своими руками из металла чертежи. Печь для бани из металла: требования, виды, технология сборки своими руками

Эргономичные металлические печи являются отличной альтернативой громоздким кирпичным каменкам, которые подходят для обогрева частной бани.

Устройства отличаются быстрым нагревом, высокой теплопроводностью, простотой монтажа, минимальным уходом и долговечностью. А при желании простую печь из металла, которая бы полностью соответствовала всем потребностям владельца, можно сконструировать самостоятельно из подручных средств.

Основные требования к металлическим печам

К современным конструкциям металлических банных печей предъявляются высокие технические и эксплуатационные требования, к которым относят следующее:

1. Широкий функционал . Возможность выбора различных температурных режимов для быстрого нагрева воздуха и поддержания оптимального микроклимата в помещениях.
2. Высокий КПД . Эффективное использование топливного материала с возможностью длительной аккумуляции тепла. При этом увеличение объема топки обеспечивает полное сгорание топлива и повышение КПД.
3. Эргономичность . Железные каменки должны оставаться компактными, чтобы занимать небольшую площадь помещения. В малогабаритных парных рациональнее устанавливать вертикальный тип конструкции с топкой, вынесенной в техническое помещение.
4. Пожарная безопасность . Отопительное оборудование должно быть безопасным для посетителей и помещения. Чтобы избежать ожогов и травматизма, корпус устройства закрывается металлическим конвекционным кожухом, а поверхности вблизи печи обшиваются жаропрочным материалом.
5. Комплектация . Более совершенные модели устройств могут комплектоваться водонагревателями, которые обеспечивают горячее водоснабжение в бане.
6. Эстетичность . Металлические каменки могут иметь различные варианты исполнений с оформлением коваными и стеклянными декоративными элементами.

Печи своими руками из металла для бани. Печи для русской бани, сделанные своими руками

Самое главное при изготавливании по чертежам металлических печей для бани своими руками – это учесть, что невозможно при разогретых металлических стенках поддерживать нужную температуру в пределах 60-65 ºС (прочитайте: «Чертежи банной печи из металла – строим печь своими руками «). Обязательно придется перетапливать, что сопровождается излучением сильных ИК волн, при котором довольно тяжело находиться рядом с печью.

Решить эту проблему можно двумя методами:

• Произвести футеровку топки . Процесс заключается в обкладывании топки изнутри огнеупорным кирпичом. Достаточно укладки на ребро, при этом толщина футеровки составит 6 см, хотя встречается и узкий шамот, толщиной 3 см. Как бы то ни было, нагрев стальных стенок является незначительным, больше всего прогревается каменка. Поэтому сразу следует спроектировать топку, чтобы она была увеличенных размеров, потому как большая часть ее объема отводится на футеровку. Недостатком такого способа считается то, что в результате вырабатывается горячий дым, что понижает пожаробезопасность. Лучше всего провести его охлаждение путем установки бака или каменки на трубу. Немного сложнее – установить отопительный щиток, проходя через который, дым остывает до 80-120 ºС.
• Установить кирпичный экран вокруг печи из железа для бани. Его собирают из керамического кирпича, при этом в стенке оставляют окошки для монтирования дверок, которые позволят в будущем контролировать уровень прогрева воздуха. Можно сделать вывод, что такой вариант является лучшим из-за возможности регулирования температуры, однако он менее практичен, так как задняя стенка очень сильно перегревается, поэтому приходится в конструкцию включать жаропрочную сталь. В таком случае получается, что для более продолжительного срока службы железной банной печи, нужно выбирать довольно толстый металл. Его, как показывает практика, лучше устанавливать в верхней и нижней части топки.

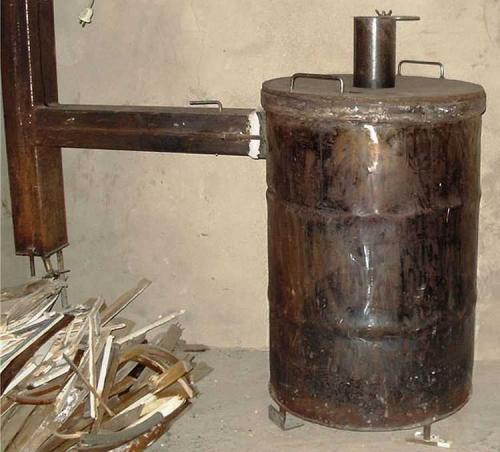

Печи своими руками из металла для гаража. Особенности отопления гаража

Добротный, теплый, капитальный бокс есть не у каждого владельца автотранспорта. Обычно автовладельцы имеют железный бокс. Это самый дешевый, быстрый способ укрыть свой автомобиль от непогоды. Такие постройки защищают только от осадков, ветра. Но с точки зрения удержания тепла, они бесполезны.

Горячий воздух улетучивается моментально из такой конструкции. Как решить проблему? Как сварить печь для гаража? Есть несколько путей. При выборе надо понимать, что отопить жилое и гаражное строение, это не одинаковая задача. Вопрос даже не в изоляции помещения. Согласно законам физики, используя теорию закона квадрата куба, мы понимаем, что на топку маленького бокса, топлива уйдет больше, чем на отопление дома.

К примеру на коттедж в 3 этажа, мы затратим 10 кВт, на согревание бокса у нас уйдет порядка 3 кВт. Если мы хотим получить температуру в боксе 15 градусов, нам требуется котел мощностью 2 кВт. Когда мы хотим держать оптимальную температуру 8 градусов, нам будет хватать мощности 1,3 кВт. Расход топлива на хозяйственное строение получается более чем в 2 раза больше, чем на согревание такой же площади жилых строений.

Нагреть весь бокс, включая стенки и пол — не разрешимая задача. Уйдет слишком много тепло затрат. Не спасет даже утепление. Поскольку тепло будет забираться бетонным полом, и оно будет уходить через бетонную крышу. Разумным вариантом будет прогрев конкретной рабочей зоны. Желательно теплый воздух сосредоточить по центру комнаты. Вокруг этой зоны будет царство холодного воздуха. Вверху, внизу, кругом будет холодно. Это создаст наилучший комфорт для работы.

По центру площадей будет тепло, а расход энергии на отопление заметно упадет. Такой эффект называют теплой шубой. Он возникает благодаря естественной конвекции воздуха. Горячий воздух зажат со всех сторон холодным потоком. Нагретый воздух, стремится вверх, но его не пускает холодный воздух, давящий вниз. Горячие воздушные массы равномерно растекаются по сторонам, немного прогревают стены, спускаются в смотровую яму.

Такой эффект под силу создать генераторам тепла малой мощности, что по деньгам будет весьма экономно. Такие аппараты создают достаточно интенсивный поток теплых воздушных масс, которых достаточно для обогрева мастерской.

С развитием различных технологий, появился такой метод по отоплению хозяйственных построек, как инфракрасные обогреватели. Но у них есть недостаток. Для строений из металла они мало подходят. Металл не отражает данное излучение, и тепло уходит на улицу. Стены из кирпича так же не подойдут для этих целей. Печь для гаража своими руками будет лучшим решением, печь буржуйка своими руками — бюджетное решение. Печи для гаража на дровах автономны, требуют мало места, работают на древесных отходах. Многое можно увидеть на ютуб своими глазами. Мы рассмотрим некоторые варианты.
