Приветствую Вас, мои дорогие читатели. Вы попали на страницу строительного блога Александра Александрова в раздел «Рукожопства пост«.

Не прошло и полгода после рукожопства с кормушкой и снова зачесались руки.

Недавно с ужасом обнаружил, что в доме нет ни одной скамейки и решил сделать лавочку из профильной трубы .

Обратите внимание

Первым делом решил узнать среднюю стоимость скамейки, а то может и смысла нет так заморачиваться. Но когда Яндекс Маркет «нарисовал» мне цифру в 5000 р., то понял, что буду делать своими руками.

Лавочку  можно сделать либо из дерева, либо из металла. Поразмыслив, принял решение делать из профильной трубы, так как все преимущества «налицо». В отличии от деревянных, скамейка из профильной трубы обладает повышенной прочностью, не боится воздействия влаги и способна выдержать приличные нагрузки.

Лавочка с профильной трубы — чертеж

Друзья, перед тем как ехать закупать необходимый материал — сделал чертеж лавочки со спинкой.

2. Вид сбоку

Немного расшифрую чертежи.

Ширина металло-каркаса 1500мм, высота 900мм, где 500мм — это нижняя часть, а остальные 400мм отводятся на спинку. Ширина скамейки составляет 350мм, так как я использую 3 полока из сосны шириной 100мм, с расстоянием между ними 30мм. Длина досок составляет 1700мм и будет равномерно выступать с каждой стороны на 10мм.

Уклон спинки делал исключительно «на глазок»:)

Необходимый инструмент и материалы

1. Профильная труба 20 на 20, толщиной 2мм — 12 погонных метров
2. Болгарка или ножовка по металлу
3. Сварочный аппарат + электроды ∅3
4. Строительный уровень
5. Угольник
6. Рулетка
7. Краска по металлу
8. Лак, морилка для дерева + кисти (если есть краскопульт, то вообще)
9. Доски для скамейки — можно сделать самому, если есть возможность. Если таковой нет (как у меня), то покупаем полок осиновый — 5шт.
10. Струбцины

Лавочка у меня будет простая — без всяких изгибов, ковки и украшений. Поэтому всех вышеперечисленных инструментов вполне достаточно.

Можно приступать к работе

Как изготовить садовую скамейку —

Лавочка из профильной трубы — фото и последовательность работ

Все работы буду проводить на своем импровизированном верстаке:)

Изготовление лавочки своими руками начну со сборки спинки. Для это вырезаю болгаркой по два элемента.

Делаю шаблон для сварки спинки. Повторюсь — угол наклона выбирал на глаз. Как видите ничего сложного — просто прирезал два бруска и соединил их саморезом.

По изготовленному шаблону прирезаю сочленения будущей спинки и свариваю.

Вуаля..

При помощи струбцины и угольника начинаю приваривать ножки.

И получаю вот такой результат.

Усиливаю боковые элементы перемычкой и нижнем основанием, который делаю с выступом, чтобы у скамьи был упор.

На ровной поверхности выставляю изготовленные элементы и соединяю их в одно целое. Ровняю их как по горизонтали, так и по вертикали.

После того, как первая перемычка соединила боковушки добавляю остальные и уже начинает просматриваться каркас будущей лавочки.

Усиливаю каркас еще двумя перемычками и отрезаю верхние уши (нарукожопил изначально с размером)

Выставляю доски так, чтобы края выпирали на 100 мм с каждого края.

Затем отрезаю доски и сверлом ∅4 мм сверлю отверстия прямо в доске и металле. Затем зенкую их сверлом ∅8 мм под лавочные болты.

Важно

После того, как все элементы подогнаны — я на каждой из досок ставлю нумерацию карандашиком и разбираю скамейку.

Далее  остов лавочки шкурил наждачной бумагой и покрасил его алкидной краской. Доски изначально хотел пройти морилкой, но потом передумал и вскрыл лаком, чтобы сохранить естественную текстуру дерева.

Провожу финальную сборку и вот результат —  лавочка из профильной трубы своими руками готова !

Спасибо за просмотр, удачи вам в ваших начинаниях!

Пошаговая работа скамейки из профильной трубы. Скамейки из профильной трубы своими руками: технология, фото

Как сделать лавочку своими руками: пошаговая инструкция изготовления скамейки

Для комфортного отдыха на приусадебном участке без скамейки не обойтись. Раньше их делали преимущественно из дерева, которое не отличается долголетием. Чтобы не заниматься ежегодным ремонтом предпочтение лучше отдавать лавочкам из профильной трубы.

Виды скамеек

Конструкцию скамейки сварной выбирают в зависимости от назначения:

1. Для непродолжительного отдыха делают лавочки без спинки. Ограничений по длине нет, размер ширины выбирают с учетом анатомических особенностей отдыхающих людей. Для сборки конструкции достаточно нескольких часов.
2. На лавочках со спинкой условия для отдыха лучше, так как снимается нагрузка с позвоночника. Для улучшения комфортности конструкцию делают с подлокотниками. Их устанавливают в местах, отведенных для длительного отдыха.

Выбор материалов для изготовления

Для сборки каркаса лавочки потребуется профильная труба квадратного или прямоугольного сечения. Прочность марок из низколегированных и углеродистых сталей выше. Цена профильных труб напрямую зависит от толщины стенок. Однако при выборе следует учитывать, что для сварки тонкого металла нужен опыт. Независимо от конструкции и размера скамейки для сборки достаточно трубы сечением 40×20 мм со стенкой 2 мм. Лавочка с таким каркасом прослужит до 15 лет без капитального ремонта.

• краской, лаком или иным покрытием;
• грунтовкой;
• антикоррозийным составом;
• молотковой эмалью;
• досками из сосны для сиденья и спинки толщиной 20 — 30 мм;
• саморезами, болтами с гайками и шайбами;
• антисептиком для обработки досок.

Лавочка с таким каркасом прослужит до 15 лет без капитального ремонта.

Чертеж и требования, предъявляемые к лавочкам

Для точного определения количества материалов перед началом работы составляют чертеж с учетом требований:

• скамейка должна быть удобной для отдыха, поэтому желательно наличие спинки;
• конструкция должна быть достаточно прочной, чтобы сиденье не прогибалось под весом сидящих людей;
• материал должен быть стоек к атмосферным воздействиям.

Чтобы избежать ошибок во время сборки, чертеж делают в трех проекциях. Конструкции скамеек из профильной трубы могут быть традиционными или разрабатываются самостоятельно. На стадии проектирования определяют способ крепления деревянных или пластиковых элементов сиденья и спинки. В зависимости от конструкции соединение металлических деталей выполняется под разными углами, которые нужно указать на чертеже.

Жестких требований по размерам нет, но при разработке проекта руководствуются следующими рекомендациями:

• для обеспечения надежной устойчивости ширину опорной части выбирают в пределах 0,45 — 0,65 м;
• спинка будет комфортной при высоте 0,5 — 0,55 м с углом наклона 15 — 20⁰;
• расстояние от основания лавочки до сиденья выбирают 0,4 — 0,5 м, чтобы ноги сидящего человека доставали до земли.

Чтобы избежать ошибок во время сборки, чертеж делают в трех проекциях.

Простая скамейка без спинки своими руками

Небольшая лавочка из профильной трубы традиционной формы собирается из двух прямоугольных опор, соединенных двумя горизонтальными поперечинами. Сверху крепятся деревянные планки для сидения. На длинных конструкциях количество опор увеличивается. Сваривание скамейки из металла своими руками выполняют в следующей последовательности:

• профильные трубы размечают по размерам на чертеже;
• болгаркой или ножовкой по металлу нарезают заготовки с соблюдением необходимых углов (для опор 45⁰);
• на сварочном столе или ровной поверхности из подготовленных деталей складывают опору, проверяют соответствие размеров;
• скрепляют заготовки между собой прихватками;
• угольником или замером диагоналей проверяют углы между деталями прямоугольника;
• если все в порядке стыки обваривают сплошными швами;
• аналогично собирают вторую опору;
• к готовым прямоугольникам приваривают обе перекладины;
• со швов сбивают шлак, затем зачищают шлифовальной машинкой;
• подготовленные доски нарезают по размеру каркаса, кромки закругляют;
• на опорах намечают места под болты или саморезы для крепления элементов сидения;
• после просверливания отверстий края очищают от заусениц;
• доски пропитывают антисептиком, после просушки красят или наносят лак;
• поверхности профильных труб зачищают наждачной бумагой, обрабатывают антикоррозийным составом, затем каркас покрывают грунтовкой, после высыхания красят эмалью;
• закрепляют доски.

Лавочка из профильной трубы на кладбище. Лавочка на кладбище своими руками

Установка скамьи на кладбище – доброе и нужное дело.

Если вы приняли решение сделать у могилы близкого человека лавочку, нужно, прежде всего, определиться с тем, где и как поставить ее, то есть уточнить месторасположение и параметры конструкции. Для этого следует учесть размеры участка места захоронения. Скамья не должна выступать за его рамки. В таком случае она может стать нежелательным препятствием для прохода людей. Наиболее предпочтительным вариантом установки является такой, чтобы посетители могилы могли, сидя на лавке, видеть изголовье памятника или крест, на котором помещена фотография усопшего.

Сначала нужно произвести необходимые замеры. Зафиксировать точные габариты планируемой скамьи вам помогут чертежи соответствующего масштаба. Чтобы она получилась удобной, при проектировке рекомендуется брать во внимание следующие моменты:

• высота изделия должна быть около 0,4 м;
• минимальная ширина и высота спинки – 0,3 м;
• ориентировочная величина угла между местом для сидения и спинкой – 110-120°.

Каким способом установить и как закрепить скамью, зависит от того, какой материал выбран для ее изготовления.

Кладбищенские лавки делятся на несколько видов:

1. Кованые. Они отличаются эстетичностью и изысканностью. Кованые лавочки на кладбище изготавливаются из металла способом художественной ковки и обладают уникальностью дизайна. Такие изделия практичны, долговечны и прочны. Кованый металл не ржавеет, не поддается деформации, не теряет вида под воздействием времени и неблагоприятных погодных факторов. Вы можете самостоятельно разработать чертеж и эскиз дизайна изделия, впоследствии установить его, но саму скамейку может изготовить только опытный мастер-кузнец.
2. Из профильной трубы. Металлические лавки изготавливаются также из стальных труб с прямоугольным или квадратным типом сечения. Выполняются они путем сваривания деталей. Достоинствами таких скамеек являются устойчивость к физическим нагрузкам, небольшой вес и низкая цена. Данную мебель простой конструкции может изготовить каждый, кто имеет хотя бы минимальный опыт пользования сварочным аппаратом. Если ваш выбор пал на изготовление лавочки из профильной трубы, для нее вы можете использовать декор в виде гнутых элементов. Выполняются они при помощи специального устройства для сгибания труб. В таком качестве могут быть применены обычные тиски. Для нагрева мест сгиба используют паяльную лампу. Перед процессом сгибания каждую трубу заполняют предварительно заготовленным песком. Легче сгибанию поддаются трубы с круглым или овальным сечением.
3. Из гранита. Гранитная скамейка сочетает в себе стиль и цвет природного камня. Она может быть органичным дополнением к памятнику и вместе с ним образовывать единый мемориальный ансамбль. Такой материал делает предмет мебели долговечным и практичным – он лишен гигроскопичности, ударопрочный и способен выдерживать любой температурный режим. Однако стоимость скамьи из гранита очень высокая, особенно, если изделие выполнено из цветного камня и дополнено изысканными дизайнерскими элементами ручной работы – фигурными вырезками, вставками и прочими элементами.

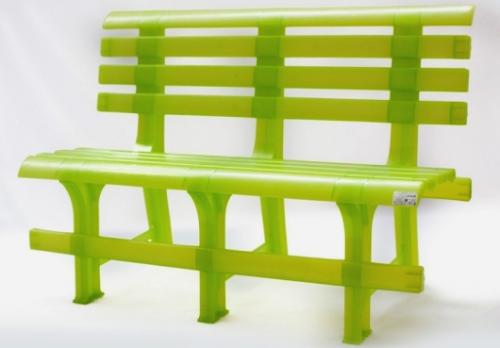

4. Пластиковые . Скамеечки из пластика являются легким, дешевым и наиболее практичным вариантом. Они долго служат и отличаются низкой стоимостью. Но в плане внешнего вида, пластиковые лавки, несомненно, проигрывают металлическим и гранитным аналогам. Зачастую они не гармонируют с общим видом места захоронения и выглядят как не весьма уместные детали.
5. Деревянные . Древесина – самый распространенный материал, применяемый для изготовления мебели данного рода. Изделия из нее не такие долговечные, как из металла и камня, но более комфортны. Дерево – материал, характеризующийся простотой и надежностью и отлично поддающийся обработке. Поэтому из него можно сооружать лавки любых форм. Минусом деревянной мебели является недолговечность и необходимость регулярного ухода за ней.
