Аббревиатура силовых кабелей
с поливинилхлоридной и резиновой изоляцией:

• А - если первая в обозначении, то жила кабеля алюминиевая, а если отсутствует, то жила медная (АВВГ, ВВГ);
• АА - алюминиевая жила в алюминиевой оболочке (ААШв);
• Б - используется броня из двух стальных лент с антикоррозийным защитным покровом (АВБбШв; ВБбШв);
• Бн - применяется та же броня, но с защитным покровом не распространяющим горение;
• б - без подушки (АВБбШв; ВБбШв) (уже не используется, в связи с отменой старого ГОСТа);
• В - на первом месте (при отсутствии буквы А) ПВХ изоляция (ВВГ; ВБбШв);
• В - на втором месте (при отсутствии буквы А) ПВХ оболочка (ВВГнг ; АВВГ);
• Г - в начале означает кабель, предназначенный для горных выработок, в конце - отсутствие защитного покрова поверх брони или оболочки («голый»);
• п - указывает на плоскую конструкцию кабеля или провода (АВВГ п, ВВГ п-нг LS);
• г - водоблокирующие ленты герметизации металлического экрана если в конце обозначения;
• 2г - имеется алюмополимерная лента поверх герметизированного экрана;
• Шв - защитный покров в виде выпрессованного шланга (оболочки) из поливинилхлоридого пластиката (АВБбШв; ВБбШв);
• Шп - защитный покров в виде выпрессованного шланга из полиэтилена;
• Шпс - защитный покров из выпрессованного шланга из самозатухающего полиэтилена;
• К - в начале аббревиатуры значит контрольный кабель (КВВГ; КВБбШв), если же нет броня из круглых оцинкованных стальных проволок, поверх которых наложен защитный покров;
• С - со свинцовой оболочкой;
• О - отдельные оболочки наложены поверх каждой фазы;
• Р - резиновая изоляция;
• НР - изоляция и оболочка из резины, не поддерживающей горение;
• П - изоляция или оболочка из термопластичного полиэтилена;
• Пс - изоляция или оболочка из самозатухающего полиэтилена (не поддерживающего горение);
• Пв - изоляция из вулканизированного полиэтилена (провод ПВ-1, ПВ-3);
• БбГ - с броней из профилированной стальной ленты;
• нг - не поддерживающий / не распространяющий горения (ВВГнг; АВВГнг);
• LS - « Low Smoke» - низкое дымо- и газовыделение ( ВВГнг-LS, КВВГнг-LS);
• КГ - кабель гибкий (КГ).

Источник: https://360doma.ru/stati/rasshifrovka-abbreviatur-kabeley-i-provodov-iz-chego-sostoit-markirovka-kabelya

Маркировка кабелей расшифровка. Как маркируются провода и различные шнуры

Принцип, по которому на них будут проставлять маркеры, отличается от того, который применяется для кабелей. Все требования указаны в ГОСТ 7399-97.

В этой сфере АС будет значить, что это жила из алюминия имеет стальной сердечник. Об изоляции тут речь не идет.

СИП будет означать продукт, у которого несколько типов, он самонесущий и при этом изолированный.

ППВ обозначает наличие плоской жилы и изоляционного слоя из поливинилхлорида.

МГ – гибкое изделие из меди.

Это только частные варианты наименований из наиболее часто используемых. Но можно встретить массу зарубежных вариантов, которые будут отличаться в маркерах.

Готовые решения для всех направлений

Склады

Ускорьте работу сотрудников склада при помощи мобильной автоматизации. Навсегда устраните ошибки при приёмке, отгрузке, инвентаризации и перемещении товара.

Магазины

Мобильность, точность и скорость пересчёта товара в торговом зале и на складе, позволят вам не потерять дни продаж во время проведения инвентаризации и при приёмке товара.

Маркировка

Обязательная маркировка товаров - это возможность для каждой организации на 100% исключить приёмку на свой склад контрафактного товара и отследить цепочку поставок от производителя

Онлайн-торговля

Скорость, точность приёмки и отгрузки товаров на складе — краеугольный камень в E-commerce бизнесе. Начни использовать современные, более эффективные мобильные инструменты.

Провод прв расшифровка. Расшифровка названия и номенклатура проводов ПВ1

Внешний вид каждого размера проводов ПВ-1

Основное достоинство кабеля – сочетание приемлемой стоимости с неплохими механическими и электрическими характеристиками. Следует разобраться с расшифровкой названия и существующими типами проводов ПВ1 производимых и используемых в России.

Аббревиатура ПВ-1 расшифровывается следующим образом:

• Буква «П» означает, что речь идет о проводе. Помимо проводов может использовать буква «Ш» или «К», шнуры и кабели соответственно.
• Буква «В» обозначает тип используемого изоляционного материала. В конкретном случае это изоляция, изготовленная из поливинилхлорида. Благодаря устойчивым физико-химическим свойствам эту изоляцию часто используют в качестве диэлектрика.
• Цифра «1» указывает на класс гибкости. Чем ниже цифра, тем большему радиусу изгиба может подвергаться провод, кабель, шнур и т.д.

Существуют установочные и монтажные провода. К первым относятся модификации, которые предназначены для длительного использования в одном положении, последние можно перезаводить многократно. Все модификации провода ПРВ, за исключением ПВ-3, относятся к установочным.

Отдельного внимания заслуживают виды ПВ-1, которые производятся отечественной промышленностью. В соответствии с ГОСТ № 6323-79 у всех проводов данной марки должна быть следующая зависимость сечения от массы:

Все марки проводов ПВ-1 одножильные.

Источник: https://360doma.ru/novosti/rasshifrovka-kabelya-i-provoda-iz-chego-sostoit-markirovka-kabelya

Расшифровка кабеля кввгнг(а)-ls. Характеристики и назначение:

Кабель КВВГнг(А)-LS прокладывается в туннелях, каналах, различных помещениях, нормально выдерживает воздействие агрессивных внешних факторов. Главное требование, которое должно соблюдаться, – это отсутствие воздействия механических факторов. Номинальное напряжение устройств, к которым подключается кабель, не должно превышать 600 В, частота тока составляет до 100 Гц, а показатель постоянного напряжения среды – не более 1000 В.Кабельные изделия категории подключаются к электрическим приборам, сборкам для зажимов электрораспределительных устройств путем использования соединения неподвижного типа. Кабели контрольные КВВГнг(А)-LSпроизводятся в соответствие со стандартами ГОСТ 12.2.007.14-75 (электрическая безопасность) и ГОСТ Р12176-89 (нераспространение горения).

Технические параметры КВВГнг(А)-LS

Климатическое исполнение – УХЛ, Т типы, категория размещения согласно ГОСТу 15150-69 1-5.

Температурный диапазон эксплуатации находится в пределах от - 50°С до 50°С.

Допустимая влажность воздуха – 98% при температуре среды 35 градусов.

Прокладка кабелей при температуре среды менее -15°С не проводится, если ее нужно выполнить, производится дополнительный подогрев.

При групповой прокладке горение кабелями не распространяется.

Предельно допустимая температура прогрева жил составляет 70 градусов при обычной эксплуатации, 120 градусов при возникновении аварийных ситуаций.

Строительная длина кабеля – от 150 м.

Сопротивление изоляции – от 6 до 10 МОм·км при температуре среды 20 градусов.

Допустимое количество маломеров в партии – 5-10%.

Радиус изгиба – минимально от 6 рабочих диаметров.

Дымообразование во время горения и тления кабелей не вызывает снижение светопроницаемости внутри испытательной камеры свыше 50%.

Гарантийный срок эксплуатации – 30 лет с момента изготовления.

Мкпп кабель расшифровка.

Маркировка кабелей — какие буквы и цифры что обозначают

Изоляция, броня и защита

Для начала разберемся, что такое броня, что такое— защита, а что — изоляция. Когда говорят о материале изоляции , имеют в виду материал, использованный для изоляции алюминиевых или медных жил. Задача этого слоя — предотвратить замыкание жил между собой. Тут используются диэлектрические материалы: резина, полиэтилен, ПВХ, фторопласт. Когда-то применялась еще и бумага, но сейчас этот вид изоляции почти не используется.

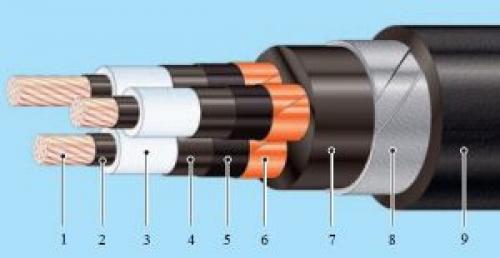

Пример оболочек кабеля

Защитная оболочка (внутренняя) — укладывается под броню или наружный защитный слой, чтобы они не повредили изоляцию а также для повышения степени защиты (от воды, температурных, механических воздействий). Присутствует далеко не всегда.

Броня кабеля — это стальные ленты (оцинкованные или нет) или оплетка из проволоки (круглой или плоской). Этот слой есть не во всех кабелях. Нужен он для увеличения механической прочности. Бронированные кабели используются в тех местах, где высок риск их повреждения или есть постоянно действующие нагрузки. Их применяют для прокладки в земле, на столбах, под водой и т.д. Для внутренней проводки броня не требуется — нет критических нагрузок.

Защитный слой кабеля (наружный покров) — это наружная оболочка, которая защищает броню и/или проводники. Очень часто тут используются те же материалы, что и для изоляции, но материал может и отличаться.

Все эти три оболочки идут после обозначения материала жилы, то есть это вторая, третья и четвертая буквы (это если есть буква «А»). Их обозначение и расшифровка есть в таблице.

Расшифровка маркировки кабеля ввгнг. Расшифровка маркировок силовых кабелей с пласмассовой изоляцией.

Перейдем непосредственно к вопросу маркировки кабеля с пластмассовой изоляцией.

Буква « А » в начале маркировки кабеля указывает на то, что токопроводящая жила сделана из а люминия. К таким кабелям относятся А ВВГ, А пвБбШнг и другие. Отсутствие буквы «А» говорит о том, что изоляция — медная (ВВГ, ПвВГнг).

Следующая буква в названии кабеля обозначает фазную изоляцию (внутренняя оболочка) . Здесь возможны 3 варианта:

• « В » (« в иниловый»): изоляция из ПВХ-пластиката (А В ВГнг, В ббШнг и др),
• « П » (« п олиэтиленовый»): изоляция из безгалогенной негорючей композиции (ППГнг-HF, ПБбПнг-HF),
• « Пв » (« п олиэтилен в улканизированный»): изоляция из сшитого полиэтилена (А Пв ВГ, ПвБВнг-LS).

Следующая буква указывает на оболочку из полимерных материалов. Буква « В » означает, что это внешняя оболочка из ПВХ-пластиката (В В Гнг, АпвВГнг-LS), « П » (« п олиэтиленовый») — изоляция состоит из безгалогенной негорючей композиции (ППГнг-HF, ПБбПнг-HF). Отсутствие этих букв в названии кабеля обозначает отсутствие этой оболочки (АПвБбШнг, ПвПГнг-HF).

Буквы « Бб » обозначают наличие б рони из двух стальных неоцинкованных или оцинкованных лент у кабеля (Апв Бб Шнг, ВБбШвнг-LS). В названии кабеля без наружного покрова присутствует буква « Г » («голый»): ВВ Г нг, АВВГнг-LS.

Остальные буквы относятся к покрову шлангового типа. Покров ш лангового типа из ПВХ-пластиката обозначается буквами « Шв » (ВБб Шв , ПвБб Шв ), из н е г орючего ПВХ пластиката — « нг » (как у термоусадочных трубок).

У кабелей из негорючего пластиката с низким газо- и дымовыделением в названии присутствует аббревиатура «нг-LS» (АпвВГнг-LS, АпвБВнг-LS). « LS » в название кабеля переводится как « L ow S moking» — пониженное дымовыделение.

Для удобства ниже приводитсяс расшифровкой названий кабелей с пластмассовой изоляцией.

Расшифровка кабелей таблица. Таблица маркировки проводов и электрических кабелей: расшифровка буквенных обозначений

Маркировка проводов и кабелей позволяет определить материал, из которого изготовлены его жилы, их количество, гибкость оплетки и конструктивные особенности. Кроме того, обозначения, нанесенные на изоляцию, указывают на область применения кабеля, уточняя максимально допустимое напряжение сети.

Классификация проводников

Виды соединительных изделий, применяемых при устройстве электрической сети, приводятся в ГОСТ 15845-80.

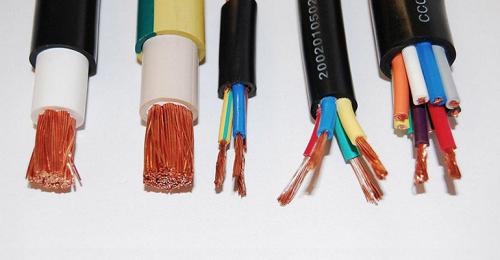

В зависимости от конструкции и назначения они подразделяются на провода, кабели и шнуры.

Провода

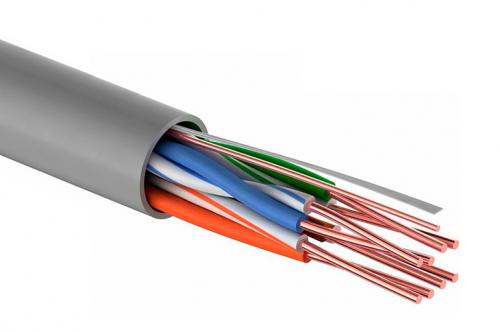

Представляют собой 1-3 жилы из меди, заключенные в оплетку из ПВХ, полиэтилена или резины. Они объединяются общей изоляцией. Жилы могут быть цельными или состоять из нескольких проводников. Их площадь сечения составляет не более 2,5 мм. Провода не применяют для прокладки под землей или там, где требуется повышенная безопасность.

Кабель

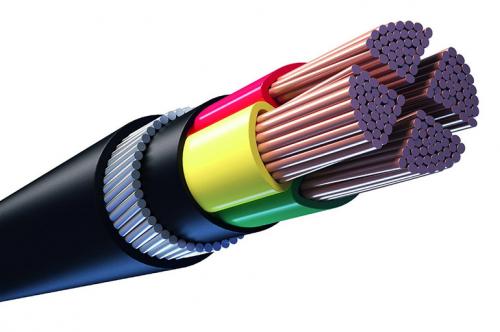

Электрокабели имеют более сложную конструкцию и усиленную изоляцию. Между жилами может быть дополнительное заполнение, иногда присутствует экран, двойная оплетка. Для организации электропроводки в жилых помещениях всегда используют только кабели. Некоторые из них прокладывают под землей или по воздуху.

Шнур

Это провод, обладающий повышенной гибкостью. Его используют в приборах, которые должны работать в условиях подвижности: утюгах, блендерах, электробритвах и т.п.

Примером служит шнур ШРО. Его оплетка состоит из тканевых нитей, а гибкость соответствует 5 классу.

Чаще всего такой шнур можно увидеть в бытовой технике, подвергающейся движению во время эксплуатации.

Назначение маркировки проводов и кабелей

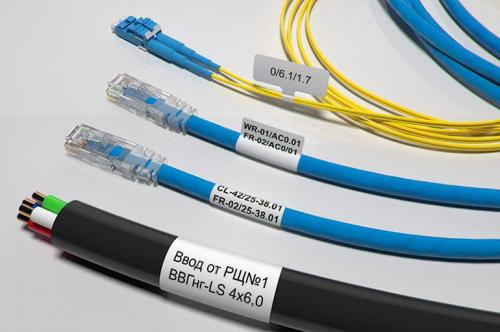

Общепринятая система цветового обозначения помогает соблюдать правильное соединение жил во время монтажа и служит безопасности приборов и людей.

Буквенно-цифровое обозначение стандартизировано между всеми странами. Оно указывает на технические и конструктивные особенности провода и позволяет выбрать подходящий вариант: указывает на количество и материал жил, гибкость провода, максимально допустимое напряжение, вид изоляционной оплетки.

Основные отличия

Маркирование позволяет определить вид соединительного электротехнического изделия: провод, кабель или шнур. Например, в обозначениях последних всегда содержится буква «Ш». Остальные знаки маркировки содержат информацию о конструктивных особенностях провода и его изоляции, возможностях его применения.

Типы маркировки

Характеристики проводов указываются при помощи расцветки, букв и цифр. Чаще всего применяют несколько типов обозначений. Буквенно-цифровая маркировка производится на оплетке кабеля по всей длине с установленным интервалом, позволяющим достоверно идентифицировать применяемый провод.

Цветовая маркировка помогает произвести грамотный монтаж, защищающий приборы и электросеть от перегрева и короткого замыкания, а людей — от поражения электрическим током.

Буквенно-цифровая маркировка

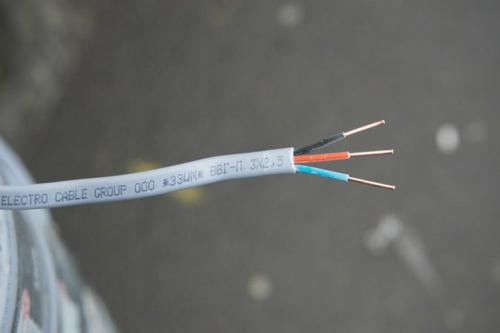

Обозначения кабельной продукции состоят из букв и цифр, соответствующих ее техническим характеристикам. Маркировка производится согласно ГОСТ 16442-80 и указывает на:

• вид изделия (кабель, провод, шнур);
• материал жил;
• материал оплетки каждого проводника;
• материал общей изоляции;
• возможное наличие брони или экрана;
• количество жил;
• площадь сечения каждого проводника;
• допустимый предел напряжения;
• гибкость провода;
• дополнительные параметры: горючесть, дымо- и газообразование, степень токсичности веществ, выделяемых при горении и тлении.

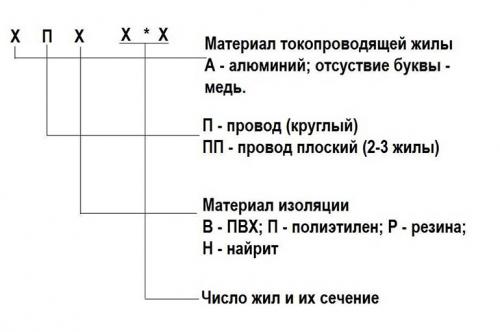

Структура маркировки, наносимой на оболочку провода, показана на изображении ниже:

Если в начале обозначения кабельных изделий следует буква А, жилы алюминиевые. При отсутствии данного символа они медные. Далее следует описание технических характеристик провода. Значение каждой из букв приведено в таблице 4. Цифры после буквенной надписи означают допустимое напряжение, количество жил и площадь их сечения. Далее следует наименование ГОСТ или ТУ, в соответствии с которым изготовлено изделие.

Силовые кабели

Применяются для организации электроснабжения и при установке внутренней разводки электросети.

Примеры расшифровки:

1. Кабель АПвПу2Г-0,66 3х1,5:

• А — алюминиевые жилы;
• Пв, Пу — изоляция жил и внешней оплетки из разных видов полиэтилена;
• 2Г — двойная герметизация;
• 3 жилы сечением 1,5 мм².

Расшифровка кабеля ввг. Виды маркировки кабеля

Благодаря своей доступности и приемлемой цене проводник марки ВВГ получил широкое распространение при монтаже электропроводки в частном строительстве. Маркировка этого изделия представлена в нескольких видах:

• Стандартный кабель марки ВВГ состоит из провода круглой формы, изготовленного из меди и защищённого двойной изоляцией из ПВХ или пластика. Применяется в помещениях для постоянного проживания.
Кабель ВВГП — это провод из меди («П» расшифровывается как плоский), который используют в местах с переменными температурными условиями. Имеет плоскую форму сечения и снабжён дополнительным изоляционным слоем, а также является более долговечным в использовании.
• Медный кабель ВВГнг — это провод с круглым сечением. Центральная жила имеет специальную гибкую сетчатую обмотку. Внешний изолирующий слой изготовлен из поливинилхлорида. От использования этого изделия не отказываются даже крупные промышленные предприятия, так как он изготовлен из материалов, не подвергающихся горению, и благодаря своей гибкости меньше подвержен изломам.
• Особенности плоского медного провода, обозначающегося аббревиатурой ВВГП нг, заключаются в наличии двойной изоляционной защиты, в составе которой используются полимеры. Полимеры выполняют защитную роль и обеспечивают продление срока эксплуатации кабеля.
Маркировка ВВГнг-ls обозначает препятствие горению и не выделение копоти и дыма при открытом пламени. Наличие в составе обмотки пластиката не допускает монтажа на улице или в помещениях с температурой ниже +5 °C.
• Для промышленного использования подходит изделие с аббревиатурой ВВГП нг-ls, обладающее повышенной прочностью и гибкостью, наружный изолирующий слой которого изготавливается из негорючих полимеров с высокой степенью износоустойчивости.
