Данное приспособление представляет собой небольшую планку с зубцами, придающими ей волнистую форму. Именно благодаря этой особенности ее и прозвали гребенкой, официальное название – блокиратор открывания, фиксатор или ограничитель.
Разработано это приспособление было для выполнения следующих основных функций:
- Проветривание помещений благодаря фиксируемой щели, что позволяет регулировать уровень вентиляции, а также бывает полезным, если имеются домашние животные, которые могут выпрыгнуть в окно.
- Фиксация положения открытого окна, что не позволит ему захлопнуться или открыться шире, ударяясь о ближайшие предметы, из-за возникающего сквозняка.
Для пластиковых окон подходят фактически все виды ограничителей, изготовленные из следующих видов материала:
- Ударопрочный пластик (АБС).
- Металл.
- Комбинированное сочетание металла и пластика.

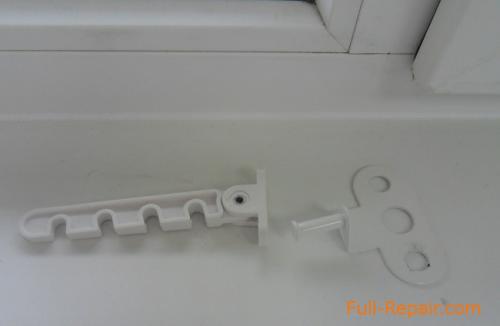

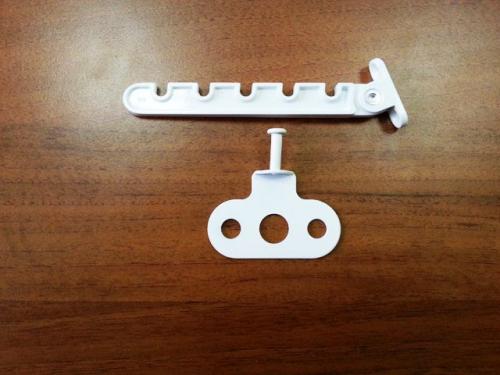

Строение у данного механизма довольно простое, он состоит всего из нескольких несложных элементов:
- Планка, которая обычно содержит от 3 до 5 зубцов, позволяющих определять ширину щели у открытой оконной створки. Сам гребень отличается подвижностью и вмонтирован в специальную подставку, на которой имеются отверстия для ее крепления к раме.
- Стержень, в большинстве случаев изготовленный из металла, прикрепляется непосредственно к окну.
Классификация осуществляется в основном по виду используемой планки для крепления, которая может:
- Устанавливаться на торцовую сторону оконной створки.
- Монтироваться под ручку на самом окне.
На сегодняшний день наиболее распространен второй вариант конструкций, именно он и является самым рекомендуемым.
Связано это с тем, что такой монтаж планки фактически исключает вероятность деформировать раму или нарушить герметизацию оконной системы в процессе установки.Установка гребенка для пластиковых окон. Как прикрепить гребенку к пластиковому окну
Установка фиксатора на окно
Увеличить шрифт A A A
Современные пластиковые окна очень удобны в использовании — легко закрываются и открываются, причём в двух «направлениях», имеют функцию «микропроветривания» (то есть окно фиксируется в чуть приоткрытом состоянии).

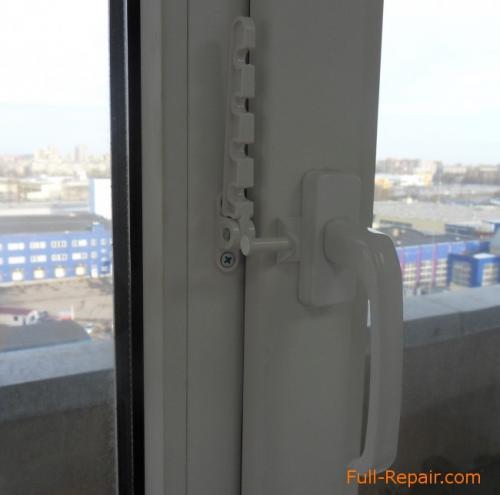

Но этих функций часто оказывается недостаточно для обеспечения стабильного нужного уровня проветривания. Практически всегда есть ветер, который или закрывает или распахивает наше окно. В таком случае идеальным решением будет установка оконного фиксатора в виде гребёнки. Эта небольшая и простая в установке вещь существенно расширит возможности Ваших окон.
Приступим к установке

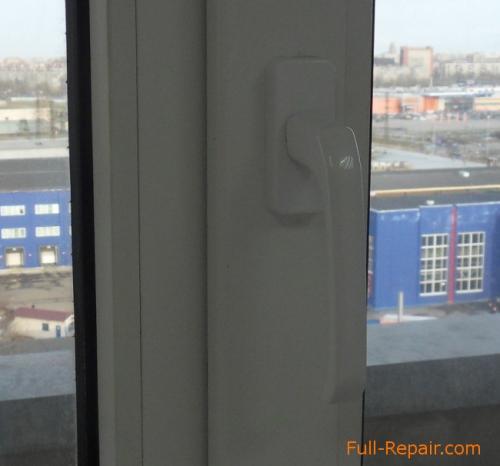

Сначала повернём на 90° пластиковый кожух, что скрывает болты крепления ручки.

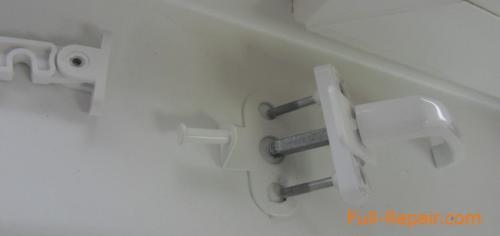

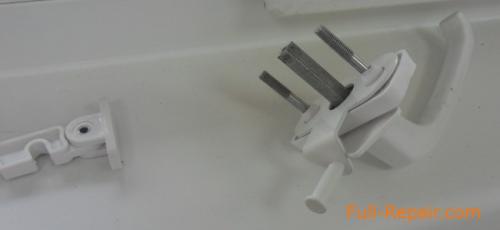

Открутим болты. Теперь ручку ничто не держит и её можно вынимать. Под ручку подложим часть фиксатора со стержнем.

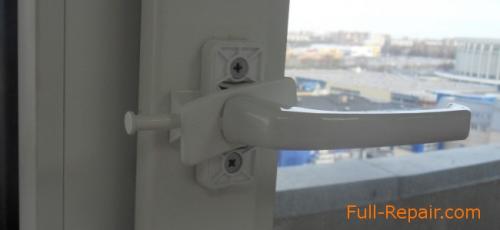

Поставим ручку на место, закрутим винты и закроем пластиковый кожух.
Установим саму гребёнку

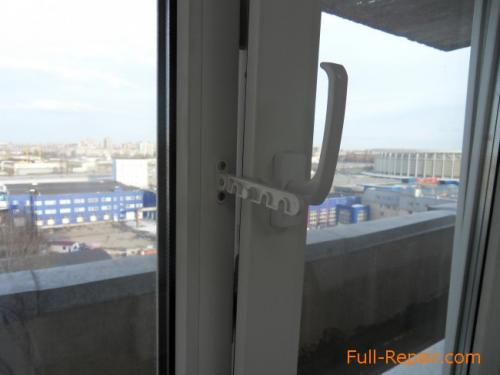

Одеваем гребёнку на стержень и прикладываем основанием к раме. Мне открывать окно не пришлось, но модели фиксаторов и окон бывают разные, поэтому, возможно, придётся открыть окно, чтобы гребёнка встала основанием напротив стержня.
Смотрите чтобы основание гребёнки не стояло в упор к створке окна, в то же время гребёнка не должна сидеть на самом краю стержня. Это поможет в дальнейшем избежать излишних перегибов и задеваний этого основания окном.

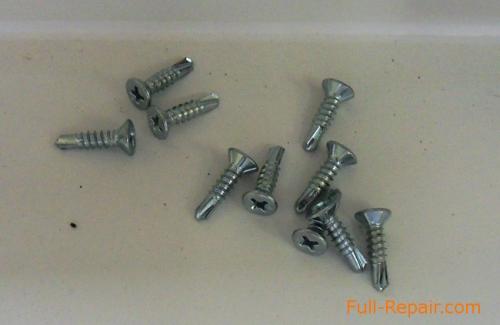

Для крепления гребёнки очень удобно использовать шурупы со сверлом на конце (в магазине они так и назывались: «для крепежа к пластиковым окнам» или как-то так).
Сначала крепим верхнюю петлю (так в итоге проще, нежели сначала крепить нижнюю). Не до конца, а то можно поломать фиксатор, ведь гребёнка всё ещё сидит на стержне.

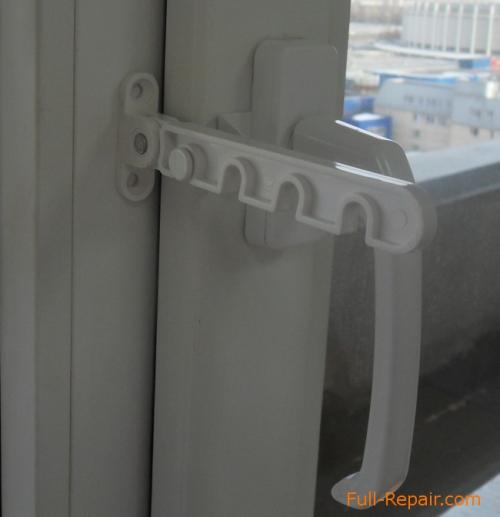

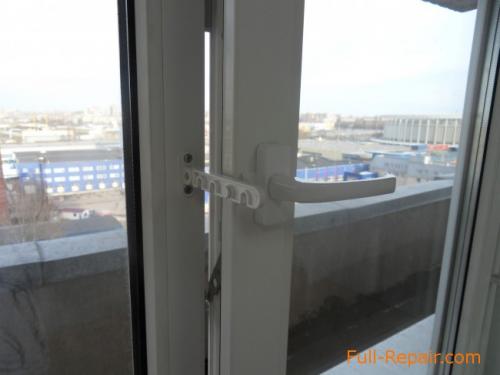

Затем поднимаем гребёнку вверх, смотрим, чтобы её расположение было идеально ровным, поправляем, если надо, и закручиваем нижний шуруп. А после можно и верхний затянуть.
Всё, процесс установки завершён.
Поделитесь статьёй с друзьями в социальных сетях! Буду Вам очень признателен.
Гребенка на пластиковое окно – плюсы и минусы
Современные пластиковые окна по сравнению с деревянными советского производства обладают многими преимуществами, это и эффективная защита от шума, герметичность, уменьшение теплопотерь. Но также есть и недостатки – отсутствие микропроветривания создает нехватку воздуха в помещении и способствует скоплению влаги и созданию парникового эффекта. Любое помещение необходимо проветривать не только в теплый период года, но особенно при включенных отопительных приборах.
Приток свежего воздуха желательно обеспечить не только в жилых, но и в общественных помещениях. Так как его недостаток плохо сказывается на здоровье и работоспособности людей. Этот недостаток можно убрать при помощи верхнего открывания на проветривание. Если створка окна имеет только поворотное открывание, то для обеспечения проветривания можно установить гребенку. Ее можно установить на любые пластиковые окна вне зависимости от профиля.
Что такое гребенка для пластикового окна

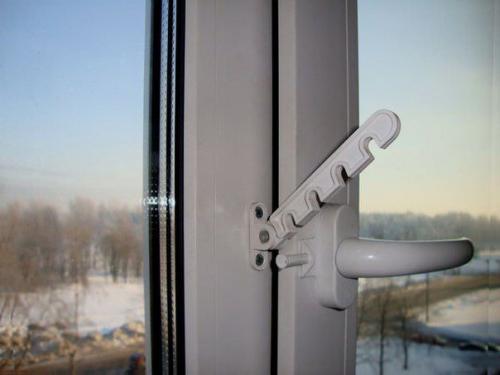

Крокодильчик или гребенка, так называют специальное устройство, ограничивающее открывание оконной створки. Она не входит в стандартную комплектацию окон, ее можно заказать при монтаже или купить и установить на готовые окна. Гребенка лучше всего подойдет для поворотных окон без откидного открывания и представляет собой простое устройство, состоящее из планки с зубцами и втулки-фиксатора. Она будет незаменима для проветривания в окнах, в которых не предусмотрено верхнее открывание.
Зубцы фиксируют открывание створки с зазором от 5 до 80 мм в зависимости от типа гребенки. При этом створка не закроется от сквозняка или порыва ветра. Также такая конструкция поможет предотвратить резкое отрывание створки, что очень актуально для любителей комнатных цветов и домашних животных.
Все виды гребенок по своей конструкции очень похожи и состоят из двух элементов – фиксатора и пластины с зазубринами. Зазор между отверстиями составляет от 1 до 7 см в зависимости от производителя. Крокодильчики бывают пластиковые, металлические и комбинированные.
Между собой они отличаются по следующим параметрам:
- Материал (металл или пластик).
- Цвет.
- Метод крепления к оконным рамам.
По варианту крепления к оконным створкам различают два вида:
- Устанавливаемые под ручку.
- Монтируемые в наплав (торец створки).
Длина гребенки зависит от количества отверстий, при 4 отверстиях длина составляет 10 см, при 5 зазубринах – 13 см. Есть модели для установки на балконных дверях.
Плюсы и минусы
Гребенки из различных материалов устанавливаются одинаково и имеют один принцип работы. Их основная задача не позволять захлопываться окну при сквозняках или сильном ветре.
Основные преимущества моделей из пластика:
- Легко устанавливаются.
Установка гребенка. Сантехническая гребёнка

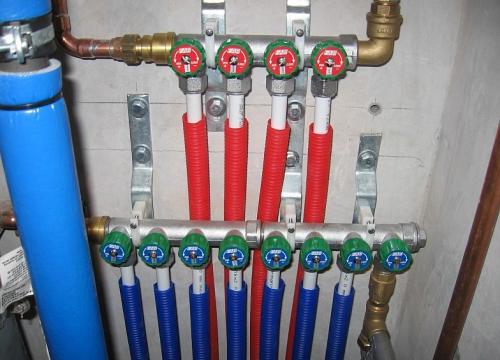

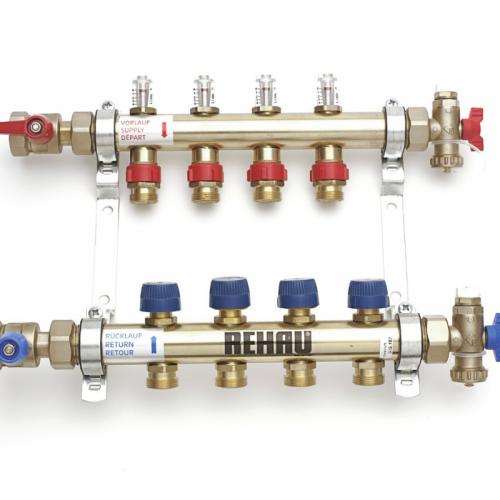

Сантехнической гребенкой называется распределительный коллектор, как правило, представляющий собой трубу с отводными патрубками. На патрубках может быть нарезана резьба или установлена запорная арматура.
Основное назначение сантехнической гребенки состоит в равномерном распределении потока между отводами параллельно подсоединенных к коллектору трубопроводов. Решить эту задачу и действительно равномерно распределить поток можно только в том случае, если сечение сантехнической гребенки будет больше совокупного сечения подсоединенных к ней трубопроводов.
Где используется сантехническая гребенка?
Сантехнические гребенки незаменимы при разделении потока теплоносителя, идущего от котла, на несколько самостоятельных потоков. Необходимость в этом часто возникает при обогреве протяженного здания, имеющего, к примеру, два крыла, или при одновременном подключении нескольких контуров отопления.
Не обойтись без распределительных коллекторов при монтаже системы водоснабжения. К примеру, организовать одновременную подачу воды в ванную комнату, на кухню и в туалет удобнее всего используя именно сантехническую гребенку. Применение распределительного коллектора в значительной мере упрощает установку счетчиков водоснабжения и монтаж теплого пола.
Впрочем, перечислять способы использования сантехнической гребенки можно бесконечно, и вывод при этом один - это устройства на сегодняшний день незаменимо при монтаже систем отопления и водоснабжения.
Преимущества распределительного коллектора
- Применение сантехнической гребенки в значительной мере упрощает монтажные работы и последующее техническое обслуживание систем отопления и водоснабжения.
- Только при использовании коллектора можно во время ремонта отопительной системы не отключать котел, а отключить только одну из ветвей системы, закрыв краны на гребенке.
- Установка гребенки позволяет выравнивать давление во всех ветвях системы отопления или водоснабжения.
- Установка коллектора позволяет выполнять скрытый монтаж оборудования в системе отопления. Примером может служить монтаж теплого пола с несколькими ветвями для движения теплоносителя.
- Разделение систем отопления или водоснабжения на несколько потоков с помощью коллектора позволяет вести контроль над ними, установив измерительные приборы на ответвления, что также возможно только при использовании сантехнической гребенки.
Реальных недостатков у сантехнической гребенки на сегодняшний день не выявлено.
Виды гребенок сантехнических

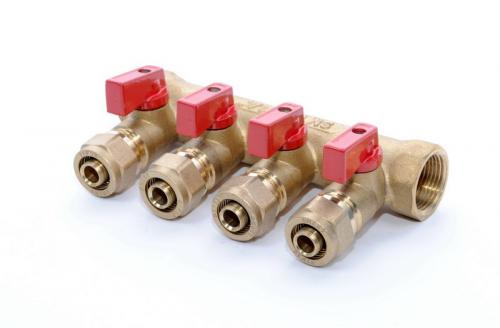

Сантехническая гребенка может выть выполнена из латуни или полимерных материалов. Она может иметь два, три или четыре отвода. При необходимости подключения большего количества отводов можно соединить гребенки между собой в одну конструкцию.
На каждом отводе устанавливается запорная арматура. Это может быть обычный шаровый кран с двумя положениями «открыто» и « закрыто», а может быть регулировочная арматура, позволяющая управлять потоком жидкости, проходящим через ответвление.
Коллектор может быть снабжен специальными крепежными хомутами, применение которых позволяет монтировать устройство на стене или располагать его в сантехническом шкафу.
Как работает коллектор
Коллектор имеет один ввод, к которому подсоединяют подающую трубу. Поступившая жидкость равномерно распределяется по цилиндру и поступает в отводы. При полностью открытой арматуре в каждом отводе создаются равные условия для движения потока, равное давление и скорость движения.
Для изменения параметров движения жидкости в одном из подключенных к коллектору трубопроводов достаточно изменить положение регулятора в ту или иную сторону. Для отключения одной из ветвей системы достаточно просто перекрыть соответствующий кран на гребенке.
Для монтажа отопления, холодного и горячего водоснабжения используют различные гребенки, имеющие соответствующие параметры и технические характеристики. Как правило, они имеют соответствующую маркировку.
Монтаж гребенки
Вопрос установки гребенки решается на стадии проектирования, одновременно с расчетом длины подключаемых трубопроводов и их проходных сечений. К коллектору подключают уже полностью смонтированные ветви трубопроводов.
Герметичность соединений проверяется опытном путем после подачи воды, а ее прочность во время опрессовки системы.
.
