Мансарды, оригинальные мезонины и внешне привлекательные эркеры обеспечивают экстерьеру жилых зданий очень красивый вид. Обустройство домов с такими архитектурными элементами позволяет, кроме того, увеличить внутреннее пространство построек при относительно незначительных финансовых затратах. Например, можно легко получить около 60 квадратных метров полезной дополнительной площади в обычном частном доме, если грамотно выполнить расчет и монтаж стропильной конструкции мансардной кровли (смотрите фото и

Стропильная система мансардной крыши может иметь ломаную форму, полувальмовую либо вальмовую, 2–4-скатную.

Вальмовая стропильная система мансардной крыши

Проще всего выполнить монтаж двухскатной кровли, которая отличается высокой надежностью. Такая система гарантированно выдержит любые нагрузки на крышу, а ее расчет не займет у вас много времени. Двухскатная конструкция имеет лишь два серьезных «минуса». Во-первых, она характеризуется «чрезмерной» простотой, что не даст вам возможности проявить свой дизайнерский талант. Во-вторых, внутреннее пространство под такой мансардной крышей будет ограниченным.

Проблему с недостатком «квадратуры» можно решить посредством обустройства стропильной системы полумансардной крыши, которая сохраняет все достоинства стандартной двухскатной схемы и при этом повышает внутреннюю площадь помещений. А придать кровле элегантный внешний вид можно путем применения разнообразных декоративных элементов. Их расчет и монтаж очень прост, а главное – установка архитектурных украшений вполне доступна по стоимости.

Стропильная система полумансардной крыши

С точки зрения архитектуры самым интересным вариантом обустройства крыши считается ломаная мансарда. Она, как правило, характеризуется необычной ассиметричной конфигурацией (хотя может иметь и геометрически правильную форму). Проектирование и монтаж подобных кровельных систем – это настоящее творчество. Практически любую фантазию можно реализовать при строительстве ломаной крыши с мансардой . Но при этом важно правильно произвести расчет всех ее узлов и элементов, уделив особое внимание прочностным показателям конструкции.

Чем мансарда отличается от второго этажа. В чем отличие?

Мансарда или второй этаж? С этим вопросом сталкиваются многие владельцы частных домов, решив увеличить жилую площадь. Но прежде чем ответить что лучше, следует понять, чем отличается второй этаж от мансарды. Для многих это просто дополнительные квадратные метры. Но на самом деле дела обстоят по-другому.

Чем отличается мансарда от второго этажа:

• Время на возведение. Мансарду построить быстрее, в отличие от второго этажа. Вам не придется полностью удалять крышу и возводить стены;
• Полноценный этаж отличается от мансарды высотой стен. В первом случае вы сможете сделать их по вашему желанию. В случае с мансардой высота стен ограничивается уже возведенной крышей;
• Отличается мансарда от второго этажа и оказываемой нагрузкой на фундамент. В первом случае масса всей конструкции увеличится не существенно, и усиливать основания всего дома не придется;
• Скошенные стены мансарды уменьшают объем воздуха в новых помещениях. Это означает, что необходимо тщательно продумывать систему вентиляции;
• Полноценный этаж отличается от мансарды и полезной площадью. В первом случае ее значительно больше;
• Разница и в планировке. На мансарде много глухих зон. Второй этаж дает полную свободу действий. Можно использовать любую мебель;
• Освещенность лучше на мансарде. Это достигается установкой наклонных окон. Но такие конструкции сложные и стоят дорого.

Не стоит забывать и про внешний вид. Второй этаж – это типовая застройка, ни чем особо не отличающееся от соседних строений. Ваш дом не будет иметь изюминку. Мансарда значительно улучшает внешний вид, делая строение неповторимым.

Высота дома с мансардой. Высота мансардного этажа

Как определить какая должна быть высота второго этажа?
Все очень просто и наглядно высота боковой стенки второго этажа - ее еще называют высота до мауэрлата.
Данный вопрос актуален для домов с мансардным этажом, где боковая стенка низкая, а высота потолка ближе к коньку гораздо выше боковой.
На внутреннее пространство под крышей влияет не только высота боковой стенки, но и угол наклона крыши к горизонту.
Если рассказывать и показывать, то смотрим на картинки, везде показан человек ростом 170см - это средний рост человека. Ширина дома 6 метров по торцам бревен
При высоте боковой стенки 2,0 метра и угол крыши 30 градусов. Внутреннее пространство используется полностью. Ничего не мешает подойти к боковой стенке дома

Рисунок 1 - Боковая стенка 2,0 метра и угол крыши 30 градусов

При боковой стенке 1,5 метра уже вплотную к стене шкаф не поставить, а вот подойти практически можно

Рисунок 2 - Боковая стенка 1,5 метра и угол крыши 30 градусов

Если изменить крышу на 45 градусов пространства будет больше и можно сделать небольшой чердак

Рисунок 3 - Боковая стенка 1,5 метра и угол крыши 45 градусов

При уменьшении боковой стенки еще на полметра, то есть высота стены 1 метр до мауэрлата, уже к стене не входит "вплотную" даже комод и проблематично сидеть рядом

Рисунок 4 - Высота боковой стенки метр и угол крыши 45 градусов

Рисунок 5 - Высота боковой стенки 1 метр и угол крыши 30 градусов

Такой вариант подходит только для домов шириной более 8 метров, так как практически 1 метр остается не задействованным.
Рассмотрим вариант при боковой стенке 50 см и крыше 45 градусов, так как крышу в 30 градусов и ниже есть смысл делать только на домах шириной 10-12 метров.

Рисунок 6 - Высота боковой стенки 50 см и угол крыши 45 градусов

Рассмотрим последний вариант когда крыша начинается прямо от балок

Рисунок 7 - Угол крыши 45 градусов без подъема боковой стенки

Мы привели варианты с самыми распространенными углами крыши 30 и 45 градусов, но можно делать крышу с любым уклоном как промежуточными 35,40 или любым другим 38 и т.д., так и с плоскими крышами или острыми 60 и более.

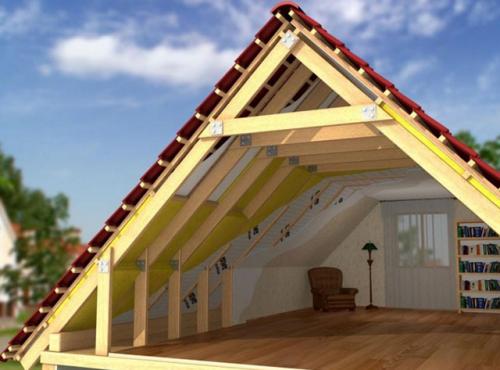

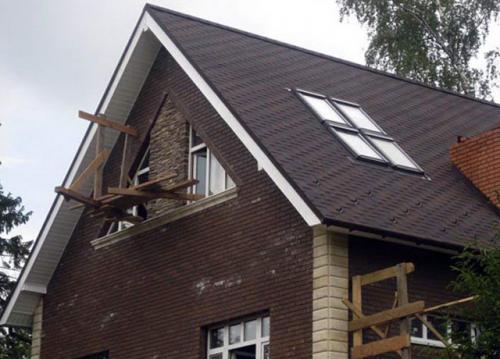

Высота мансардного этажа двухскатной крыши

Высота мансардного этажа

Откуда идея
Достоинства и недостатки конструкции
Разнообразие конструкционных решений двускатной крыши с мансардным этажом
Элементы стропильной системы
Поэтапность монтажа двухскатной крыши с мансардой

Основная функция двухскатной крыши – защита домовладения от холода, ветра и выпадающих осадков. При наличии мансарды у хозяев имеется возможность увеличить полезную площадь, которая никогда не бывает лишней.

Откуда идея

Известна двухскатная крыша с мансардой давно. Первоначально помещение, расположенное под кровлей, использовалось для прислуги или в качестве места хранения старых вещей. Условия для проживания там были некомфортными, поскольку отсутствовали окна, не существовало отопления, и над головой нависал потолок.

Какой должна быть высота мансардного этажа по технологии

В свое время архитекторы нашли способ, как сделать это пространство полезным и теплым. Теперь мансардный этаж с двухскатной крышей по уровню комфорта может не уступать жилым помещениям, расположенным на нижних этажах.

Если правильно спроектировать дом, то это помещение можно сделать:

• с потолками стандартной высоты;
• с окнами обычного размера:
• с комфортной для проживания температурой.

Достоинства и недостатки конструкции

У двухскатной крыши с мансардой имеются преимущества и недостатки, о которых владельцу недвижимости желательно знать заранее.

К плюсам кровли, полученной в результате соединения двух скатов, относятся следующие моменты:

1. Отсутствие необходимости в усилении фундамента, что упрощает строительство и оптимизирует финансовые расходы. Обустроить мансардное помещение можно даже в уже возведенном доме, для чего потребуется кровлю перестроить и теплоизолировать.
2. Простота монтажных работ. Конструкция мансардной двухскатной крыши отличается легкостью сборки и поэтому с такой работой способны справиться несколько начинающих кровельщиков.
3. Рациональность. Имеющимся под крышей пространством можно воспользоваться эффективно, оборудовав библиотеку, рабочий кабинет, комнату для гостей и т.д. Не отапливаемая мансарда с двускатной крышей отлично подойдет для хранения собранного урожая.
4. Доступность стройматериалов. Все, что требуется для постройки, можно приобрести в специализированных магазинах.
5. Низкая цена. Один «квадрат» жилой площади при самостоятельном устройстве двухскатной крыши с мансардой будет стоить дешевле, чем строительство еще одного полноценного этажа или возведение пристройки.

У кровли с двумя скатами имеются и отрицательные характеристики:

1. Чтобы самостоятельно обустроить просторное помещение, нужно выстроить высокую крышу, а ее конструкция будет более сложной.
2. С увеличением уклона кровли возрастает расход стройматериалов, а значит и стоимость работ, даже если их планируется делать своими руками.
3. Конструкционное устройство не исключает возможных теплопотерь во время отопительного сезона.
4. В жаркую посуду имеет место повышенный нагрев, как кровли, так и мансардного помещения.

Разнообразие конструкционных решений двускатной крыши с мансардным этажом

Несмотря на то, что конструкция двухскатной крыши с мансардой относится к традиционным решениям, существует несколько ее исполнений:

1. Классический вариант . Крыша имеет треугольную форму, которая образуется стропильными ногами и балками перекрытий. Считается наиболее простым решением, поскольку количество необходимых материалов минимально. Стропильную систему усиливают стойками, смещенными к краям, и высокой затяжкой. Недостаток данного варианта заключается в том, что наклон скатов, равный 40-45 градусам, исключает возможность сделать высоту потолков комфортной. Кроме этого, у конца стропильных ног наблюдается значительная потеря свободного пространства.
2. Крыша с асимметричными скатами . Конек такой двухскатной кровли можно смещать, скаты разрешается делать с разными уклонами и длиной. Стропильная система в данном случае более сложная, что забирает у помещения полезную площадь. Невзирая на то, что дом с двускатной мансардной асимметричной крышей смотрится эффектно, помещение под кровлей не получится просторным.
3. Вариант с ломаными скатами . Является рациональным способом обустройства мансарды. Такая крыша обладает формой классического пятиугольника, образованного за счет скатов с изменяемой величиной наклона. В верхней части угол равен только 10-20 градусов, а в нижней – 40 — 45 градусов. Усиливают стропильную конструкцию стойками, ригелем и иногда укосами. Подобное изменение угла позволяет достаточно эффективно использовать пространство под кровлей с целью устройства помещения.
4. Полувальмовая крыша . Она считается переходным вариантом между кровлями — двухскатной и вальмовой — ее фронтон делают в форме трапеции. По причине наличия скошенных элементов мансарда с полувальмовой крышей получает защиту от косо идущего дождя и сильного ветра. Внешний облик дома с такой кровлей получается привлекательным.
