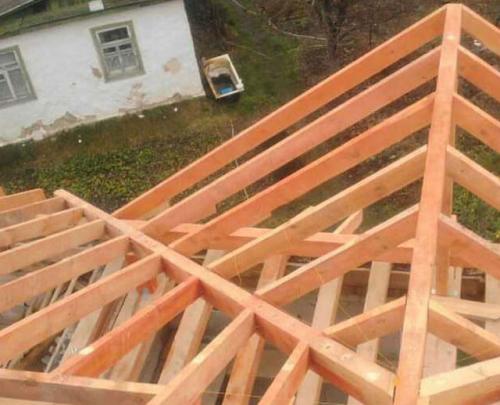

Устройство стропильной системы двухскатной.. Почему стропила лучше изготовить самостоятельно?

Устройство стропильной системы двухскатной.. Почему стропила лучше изготовить самостоятельно?

• Кратких сроков изготовления.
• Технологической точности всех деталей.
• Одинаковых, уже подогнанных размеров всех конструктивных элементов.

Но будьте тогда готовы и к таким минусам:

• Высокой стоимости (минимум в два раза выше, чем если вы стругали стропила сами).
• Задержка с поставкой (особенно в сезон).
• Использование некачественной или недосушенной древесины (а потом крышу «поведет»).

Так удобство или качество? Если вам не впервые что-то вырезать или выстругивать из дерева, смело беритесь за изготовление стропил! Вот как все это выглядит в жизни:

Стропила в строительном мире на простом языке принято делить а основные, т.е. несущие, на которых крыша и держится, и на вспомогательные, которые находятся внутри крыши и служат опорой для подшива потолка и стен мансарды (если таковая планируется). От того, насколько точно и правильно вы рассчитаете заранее стропильную систему, зависит прочность и надежность будущей крыши.

Сама стропильная система любой двускатной крыши состоит из таких основных элементов, которые вам нужно изготовить:

• Мауэрлат.
• Вертикальные стойки.
• Ригели.
• Стропильные ноги.
• Распорки.
• Коньковый прогон.

Сложные кровельные конструкции со множественными элементами лучше поручить рассчитывать профессионалу, но с небольшой крышей частного дома вы справитесь. Для этого вам понадобятся вот такие простые формулы, которые помогут вам узнать, какой толщины должны получиться стропила, с каким наклоном и каким пролетом:

Также предлагаем вам воспользоваться нашим бесплатным калькулятором .

Монтаж стропильной системы двухскатной крыши. Висячие

Необходимо сразу обозначить, что данный вид стропильной системы может быть использован, если между стенами дома расстояние не превышает 12 м. Потому что стропила упираются нижними концами на стены, а верхними только между собой (коньковый прогон в конструкции отсутствует). Отсюда и невысокая несущая способность при большом разлете.

Висячие стропила для крыши имеют один чисто конструктивный недостаток – большая опорная нагрузка на стены дома. Чтобы ее снизить, между ногами устанавливают затяжки, чтобы получился жесткий треугольник. Нередко функции затяжек выполняют несущие балки перекрытия.

При необходимости усилить висячие стропила, под них устанавливают стойки и подкосы.

Висячие стропила крыши двускатной Источник postila.ru

Монтаж стропильной системы двускатной крыши

Два вида стропильной системы определяют две разновидности технологии их сборки. Рассмотрим каждую по отдельности.

Монтаж наслонных стропил

Существует определенная последовательность сборки наслонных стропил.

1. Устанавливаются две крайние опорные стойки под коньковый брус. Они не только будут подпирать брус, но и являться элементами, формирующими фронтоны здания. Крепят их в нижней части к мауэрлату. При этом строго выставляют по вертикали, а верхние торцы в одной горизонтальной плоскости. Для этого между стойками натягивают прочную нить, уровнем проверяют ее на горизонтальность. Если есть отклонения, то одну из опор (низкую) приподнимают при помощи деревянных подпорок.
2. По горизонтально натянутой нити монтируют промежуточные опорные стойки с шагом 2-2,5 м. Чтобы брусы стоек не смещались, их подпирают временными крепежными элементами: подпорками или затяжками.
3. На стойки укладывают коньковый брус, который к ним же и крепится.
4. Производится попарно установка стропил двускатной крыши . Монтаж можно начинать с любой стороны. Крепление сразу проводится к мауэрлату и к коньку. Главное – выдержать расстояние между ногами, которое определяется в зависимости от тяжести и несущей способности кровельного материала. Обычно в проекте дома этот параметр указывается.
5. Если есть необходимость, монтируются промежуточные опорные стойки и подкосы.

Установка стропил на конек по натянутой нити Источник kbumb.ru

Монтаж висячих стропил

Технология установки висячих стропил другая. Для этого вся конструкция, собранная из двух стропил и затяжки, собирается на земле. То есть подготавливаются кровельные фермы в необходимом количестве, которые затем поднимаются на крышу. Иногда мастера собирают фермы на крыше. Собрали одну – установили, собирают следующую.

Необходимо отметить, что такие фермы имеют значительную массу. Поднимать их вручную сложно и опасно, поэтому используют услуги подъемного крана. А это увеличивает себестоимость сооружения.

Собранные на земле стропильные фермы висячего типа Источник moydom-irk.ru

Самое сложное – выставить фермы. Все они устанавливаются по месту монтажа с запланированным шагом, где временно закрепляются укосинами и подпорками. Затем между крайними фермами натягивается нить. Ее надо выставить так, чтобы она, во-первых, был натянута строго по горизонту, во-вторых, по конструкции, которая выше остальных.

Остается только приподнимать стропильные конструкции, которые оказались ниже натянутого уровня. И последнее – монтаж обрешетки, которая закрепит все фермы в одну стропильную систему. Обратите внимание, что в нижней части стропила будут закрепляться к мауэрлату.

Как правильно утеплить крышу дома. Конструкция кровли и схемы утепления

Расчет стропил

Какие параметры необходимо рассчитать, чтобы крыша дома была собрана точно по проекту:

• длина стропильных ног;
• шаг их установки;
• сечение используемого пиломатериала.

С длиной все просто, для этого придется воспользоваться теоремой Пифагора, в основе которой лежит формула: c²=a²+b², где c – гипотенуза треугольника (это и есть стропила), a и b – катеты. Последние – это высота крыши и половина ширины дома. Все параметры легко можно замерить.

Длина стропилы равна l²+H² Источник remontik.org

С шагом установки сложнее, потому что многое будет зависеть от массы кровельного материала и нагрузок от природных осадков. Чем больше обе нагрузки, тем меньше шаг установки. Но, как показывает практика, данный параметр варьируется в пределах от 60 см до 2 м. Последний показатель используется, если в качестве кровельного материала применяется профнастил с большими параметрами гофры, к примеру, Н75.

Что касается сечения стропильных ног, то здесь, как и в случае с шагом монтажа, учитываются нагрузки, а также длина ног и шаг их установки. Здесь зависимость такая: чем больше нагрузки, шаг и длина, тем больше сечение.

Двускатная крыша с выносом. Чертежи и схемы стропильной системы двухскатной крыши

Двухскатная крыша считается одним из самых популярных и востребованных вариантов для обустройства коттеджей, загородных домом или дач.

Несложная конструкция (две наклонные поверхности) просто и быстро собирается, материал (в основном пиломатериал) для монтажа доступный, недорогой, и всегда есть на строительном рынке.

Рассмотрим далее в статье, какие бывают стропильные конструкции для такого вида крыш, схемы, устройство стропил, порядок крепления, а также какой вариант является наиболее выгодным с экономической точки зрения.

могут быть висячие или наслонные . Эти виды различаются не только по способу устройства и крепления, они предназначены для определенных типов домов в соответствии с их параметрами/размерами.

Стропильная система двухскатной крыши представляет собой конструкцию треугольного вида, где две наклонные плоскости-скаты соединяются в верхней точке воедино коньковым прогоном.

Классический вариант стропильной системы включает в себя следующие основные составляющие модули:

1. – располагается в нижнем основании, является связующим звеном между несущими стенами и крышей. Представляет собой брус, на который опираются стропильные ноги, и другие стропильные элементы.
2. – чаще деревянные, но при строительстве больших зданий, используют металлические элементы. Это основные детали стропильной системы, они образуют угол уклона, создают два ската. Стропила должны быть из качественного материала, прочными и крепкими, так как они обеспечивают основную опору для обустройства кровельного пирога, укладки финишного покрытия.
3. – наружное, горизонтальное соединительное ребро, на котором фиксируются верхние части стропильных ног.
4. – элементы, которые соединяют противоположные стропила поперек, обеспечивают жесткость и прочность.
5. – дополнительно поддерживают стропила.
6. – равномерно перераспределяют нагрузку от кровельной конструкции. Это бруски, которые устанавливают вдоль мауэрлата.
7. – «снимают» нагрузки от прогонов, направляя на лежни.

Стропильная система двускатной крыши с мансардой. Элементы и узлы стропильной системы мансардной крыши

Очевидно, что наиболее прочной конструкцией является двускатная крыша. Но для получения достаточно просторного помещения при таком устройстве стропил нужно уменьшать угол между скатами, а это ведёт, к повышению ветровых нагрузок на кровлю. Разумный выход находится в создании полумансарды, когда от пола до потолка устанавливаются стойки на высоту 1,3–1,8 метра, а уже к ним крепятся стропила.Такое устройство требует установки низких ригелей, чтобы компенсировать распирающие нагрузки от стропильных ног на стойки.

Для увеличения полезного объёма мансарды ригели, образующие её потолок устанавливают максимально близко к коньковому узлу

Использование ломаной крыши позволяет упростить форму помещения мансарды и получить больший объём жилого пространства.

Возведение ломаной крыши позволяет получить мансарду гораздо больших размеров, чем устройство обычной двускатной кровли

Основными элементами стропильной системы являются:

1. Опорное основание — мауэрлат. Его назначение — распределение нагрузок от стропил на стену.
2. Стропило — балка, воспринимающую нагрузку от кровельного пирога.
3. Брус коньковый — предназначен для восприятия нагрузки от стропила в верхней части, часто применяется для крепления и позиционирования стропил.
4. Стойка, укосина, распорка. Дополнительные детали для усиления несущей способности стропил и компенсации изгибающей нагрузки на стропило от кровельного пирога.
5. Лежень — опора для стойки. Размещается на переводах.
6. Переводы — поперечные балки, формирующие основу для потолочного перекрытия.
7. Ригель — горизонтально устанавливаемая связь между противоположными стропилами, увеличивающая их несущую способность.
8. Внутренняя и наружная обрешётка. Набивается перпендикулярно стропилам.

   В простой конструкции двускатной кровли некоторые элементы, например, ригели и затяжки, могут отсутствовать

При монтаже стропильной системы широко применяются дополнительные детали для усиления крепления элементов конструкции.

Стропильная система двускатной крыши под металлочерепицу. Недостатки и их устранение

Несмотря на визуальное сходство с керамической черепицей, стандартные недостатки материала остались без изменения. Металл очень быстро нагревается под воздействием солнечных лучей и легко остывает при снижении температуры воздуха. Коэффициент звукоизоляции сравнительно низок, так как металлические поверхности свободно пропускают звуковые волны. Кроме этого металл способен собирать капли конденсата из-за разных теплотехнических свойств с контактирующими элементами каркаса.

Это достаточно весомые недостатки, но проблема их существования легко решается при правильной сборке стропильной системы и кровельного пирога. Если монтаж стропильной системы выполнен по всем правилам с соблюдением технологических предписаний, то укладка кровельного материала пройдет без осложнений.

Чтобы снизить воздействие недостатков металла на конструкцию крышу и предотвратить преждевременный износ кровли, необходимо правильно составить кровельный пирог.

Вся ответственность в этом плане ложится на стропильную систему, на которую возлагаются следующие функции:

• Удержание слоев кровельного пирога, располагающихся сверху стропилин, внизу этих элементов и между ними.
• Создание условий для лучшей вентиляции, препятствие образованию конденсата и создание каналов для вывода влаги.
• Формирование опор, расположенных в одной плоскости, для укладки кровельного материала.

Другими словами, стропильная система является своеобразным скелетом, который необходим для нормального функционирования крыши. Следовательно, устранить недостатки металлического покрытия можно при правильном выборе схемы установки «скелета» под металлочерепицу.

Источник: https://dachadesign.info/novosti/stropilnaya-sistema-dvuhskatnoy-kryshi-chertezhi-i-shemy-stropilnoy-sistemy-dvuhskatnoy

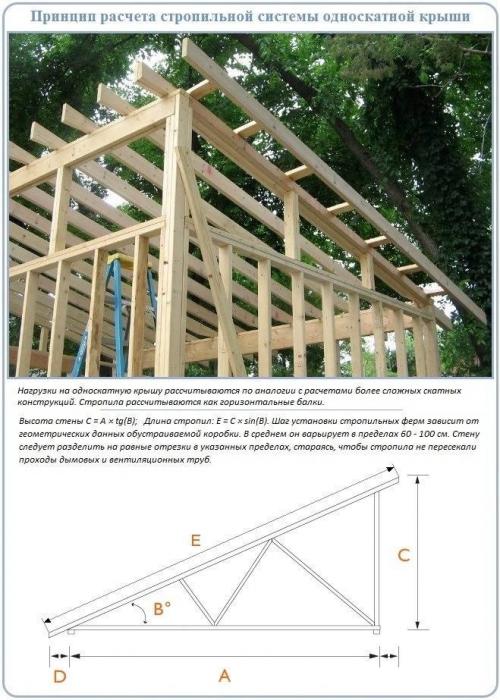

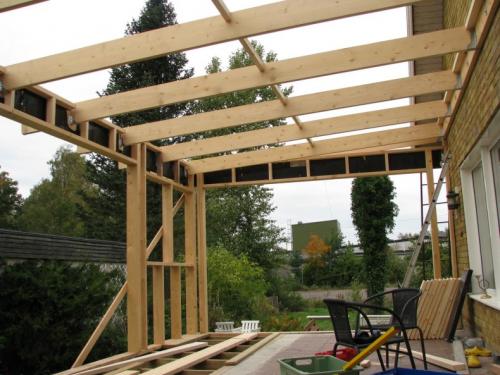

Стропильная система чертеж. Стропильная система односкатной крыши: 120 лучших фото-проектов частных домов с пошаговой технологией возведения своими руками

Конструкция считается самой экономной и простой. На нее уходит минимум материала. Процесс строительства — простой. Возведение своими силами позволит усвоить первоначальные навыки кровельщика. Стоит только последовательно выполнять предписания технологии.

Разобравшись в устройстве сооружения, возвести надежную кровельную систему, не составит особого труда. Соблюдение основных требований считается основополагающим условием.

Один скат удобен при покрытии сооружений для бытовых нужд. В основном это касается гаражей, отдельных террас, веранд, сараев. Жилые дома покрываются, таким образом, крайне редко, за исключением любителей минимализма и хай-тека.

Закрываемое пространство невелико. Для чердака он мало подходит, поэтому его редко отделяют от основной части помещения. Вместо перекрытия используются наклонные надежные ноги или распорки.

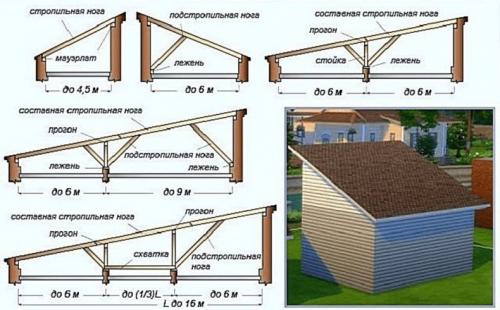

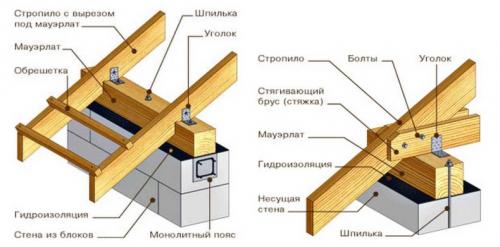

Варианты установки стропильной системы для односкатной крыши

Чтобы опора была надежной можно воспользоваться:

• Двумя несущими стенами из бетона, кирпича или дерева. Их высота должна различаться. Мауэрлат выступает в качестве опоры. Его укладывают двумя полосами, несвязанными между собой;
• Бетонным поясом с арматурой. Его проектируют отдельно и строят, когда возводят стены. Одна несущая из подходящего материала плюс опоры напротив. Для навесов или пристроек. Применяются кронштейны из стали. Они прикручиваются к стене;
• Парой рядов опор из дерева, бетона или кирпича. Пятки должны устанавливаться на часть обвязки. Они могут одновременно стать элементами для обшивки и стен каркаса.

Один скат выполняется, когда пролет меньше или равен четырем с половиной метров. Если он больше, то его необходимо усилить. Для этого существуют подкосы наряду с прогонами или опорами.

Оптимальные размеры стропильной системы

При их изготовлении применяется второсортный лес. Подходит как брус, так и бревна, обтесанные с обеих сторон. Данные можно заложить в любую понравившуюся программу для проведения конкретных расчетов.

Усредненные значения для средней полосы следующие:

• Для возведения каркаса более чем в четыре с половиной метра – бревна сто восемьдесят на двести миллиметров. Брус сто на сто пятьдесят;
• Размер сто двадцать на сто восемьдесят оптимальный для пролета менее четырех с половиной метров. Брус сто на сто.

Значения мауэрлата соответствуют сто восемьдесят на двести. Для подкосов идет брус восемьдесят на восемьдесят.

Для больших пролетов – брус сто восемьдесят на сто восемьдесят.

Определение шага стропил

Коробка определяет размер шага. На равные участки предстоит разделить скаты для опоры. расстояние должно быть одинаковое:

• Брус и бревна – от полутора до двух метров;
• Спаренная доска от метра до метра семидесяти пяти;
• Одинарная доска – от шестидесяти сантиметров до метра двадцати.

Шаг для ног определяется с учетом размера утеплителя, который должен быть установлен по возможности жестко.

Монтаж односкатной крыши для гаража

Наиболее простой вариант, справиться с которым не составит труда. Можно разобрать поэтапный процесс для лучшего ознакомления с технологией:

• Брус укладывается на прокладку с гидроизоляционными свойствами. Тогда ему не будет страшен прямой контакт с пенобетоном. Шаг крепления – восемьдесят сантиметров. Применяются уголки;
• Выполняется стропильный шаблон. Установке предполагает наличие запаса до шестидесяти сантиметров. Излишки после отрезаются;
• С учетом глубины врубки (одна треть доски по ширине), отмечаются места для запилов;
• Стены размечаются. Стропила касаться бетона, при этом, не должны. Оставляется расстояние в четыре-пять сантиметров;
• Ноги выполняются согласно шаблону, устанавливаются и крепятся;
• Выполняется шаблон для кобылок. Должна быть учтена ширина свесовой части. Выполняются и монтируются все элементы для карниза с применением гидроизоляционного материала;
• Излишки устраняются, после чего прибивается по всему краю доска (ветровая).

Монтаж односкатной крыши для пристройки

Довольно часто нужно сделать пристройку к сооружению с односкатной кровлей.

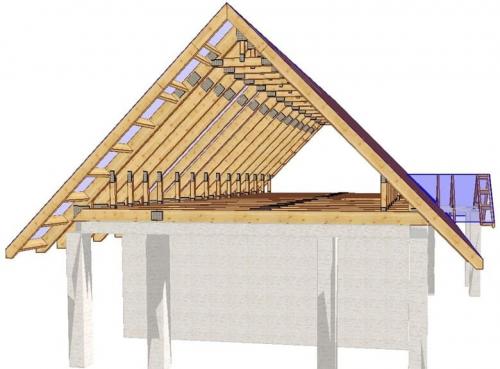

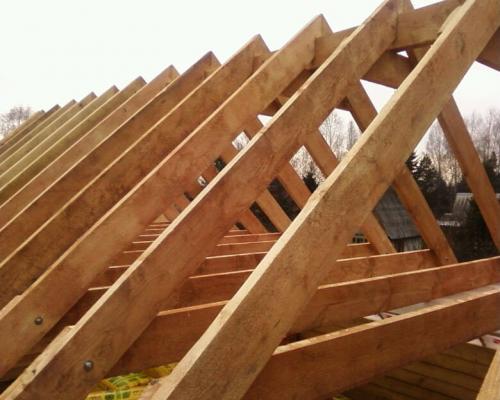

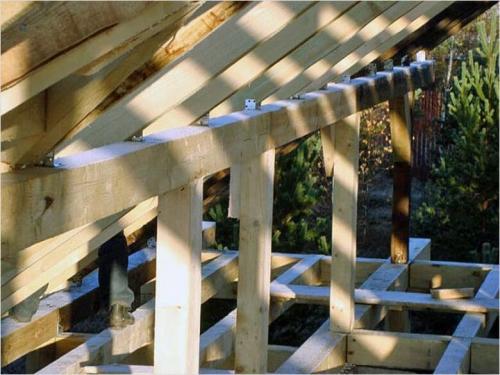

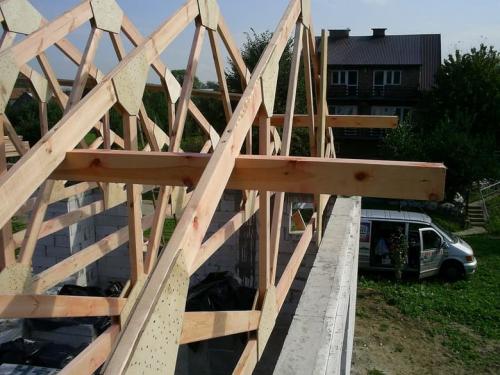

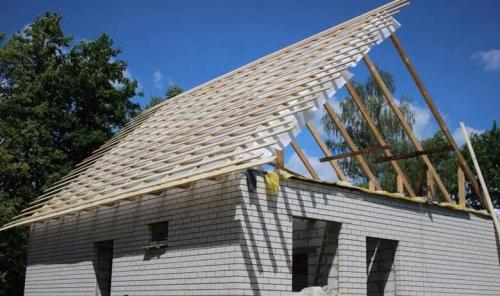

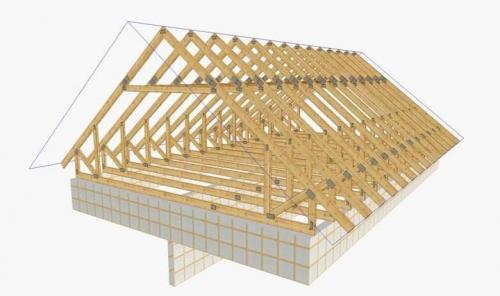

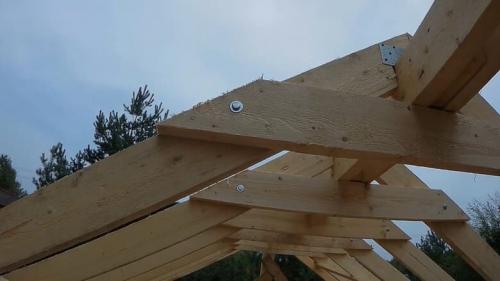

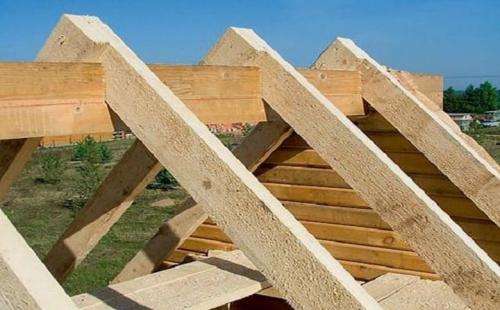

Правильная стропильная система двускатной крыши. Монтаж двухскатной крыши

Устройство кровли – один из самых ответственных моментов в строительстве зданий. Ведь их долговечность и комфорт пребывания в них больше всего зависит от качества верхней части и ее устойчивости к природным факторам. Двускатная крыша – наиболее простая в возведении конструкция, а значит, и самая популярная. Но, невзирая на внешнюю простоту, монтаж двускатной крыши требует точных расчетов и соблюдения определенных правил , о чем и пойдет речь в данной статье.

Основные понятия и термины

Планируя монтаж двускатной крыши, не стоит торопиться с закупкой материалов и засучив рукава погружаться в работу. Прежде всего нужно разобраться в проектной терминологии и определить, какой именно вариант двускатной крыши подойдет в данном случае.

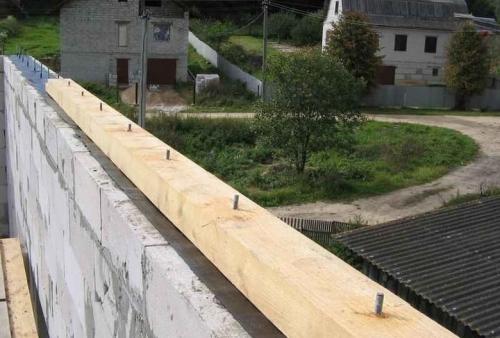

• Мауэрлат – монтируемый по периметру наружной несущей стены брус, который играет роль опоры для стропильных ног. При минимальном сечении 100 * 100 мм такой брус может быть цельным или наборным из двух элементов с меньшим сечением.

• Стропильная нога – балка, которая снизу опирается на мауэрлат и, наклоняясь, вверху соединяется с еще одной, образуя конек. Наличие двух соединенных между собой балок и характеризует двускатную систему крыши. Толщина стропильной ноги должна составлять минимально 50 мм, а ширина – не меньше 150 мм.

• Ферма – треугольник, установленный в месте соединения двух стропильных ног. Размер шага при монтаже двускатной крыши будет зависеть от массы кровельного пирога и рассчитывается с учетом снеговой и ветровой нагрузки на конкретной территории.

• Конек (или коньковый прогон) представляет собой верхнюю линию, соединяющую стропильные ноги и две плоскости кровли.

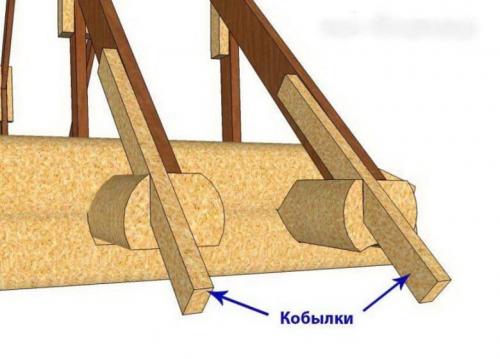

• Кобылки – свисающие над наружной несущей стеной края стропильных ног. На наружную сторону свесов прибиваются лобовые доски, которые впоследствии станут опорой при монтаже сливных кровельных желобов.

• Стойки – вертикальные брусья, подпирающие стропильную конструкцию. Если дом небольшой, достаточно установить стойку только по центру, где она будет подпирать конек. Если же постройка имеет значительную площадь или жилой чердак, понадобятся также и промежуточные стойки.

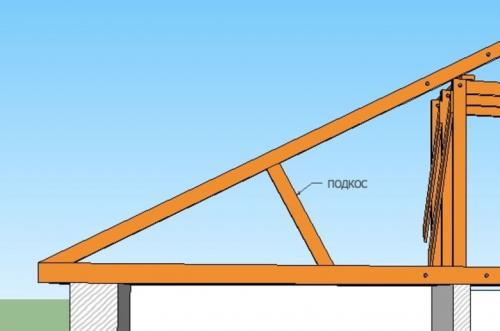

• Подкосы необходимы для придания дополнительной устойчивости стропильным фермам. Это маленькие балки, которые устанавливаются под небольшим скосом.

• Затяжка – также называется «схватка» или «ригель» и нужна для стягивания двух смежных стропильных ног.

• Лежень чем-то напоминает мауэрлат, с тем лишь отличием, что его монтаж осуществляется над внутренней несущей стеной или несколькими внутренними стенами.

• Обрешетка – бывает сплошная или с зазорами (зависимо от массы и конструкции кровельного пирога) и представляет собой перпендикулярно набитые доски над стропилами.

• Прогон – практически то же, что и коньковой брус, но монтируется по всей плоскости кровли, укрепляя фермы и дополнительно подпирая стропила.

Преимущества и недостатки двускатных крыш

Конструкция представлена двумя равными скатами, расположенными друг напротив друга. Снизу они опираются о несущие стены здания, а сверху соединены в коньке. Плоскость, получившаяся между скатами (стена), называется фронтон. Он может иметь окно для освещения чердака или быть сплошным.

Если выбрать красивые чердачные окна, это придаст всему облику дома дополнительной воздушности.

Монтаж двускатной крыши более всего распространен в частном строительстве на домах с самой простой архитектурной формой.

Для двускатных крыш подойдет любой тип кровельных материалов. Кровля будет иметь привлекательный, аккуратный вид и надежно защищать дом от факторов внешней среды. Чтобы придать архитектурному облику декоративности и индивидуальности, можно выполнить отделку фронтонов.

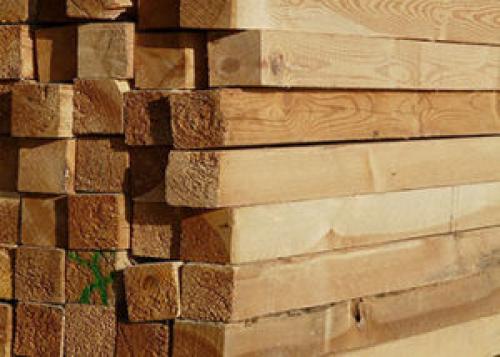

Стропильная система двускатной крыши чертеж. Стропила — основополагающий элемент

Основной «игрок» каркаса для сооружения крыши – стропило, в среде кровельщиков называемое стропильной ногой. Лежни, раскосы, бабки, прогоны, затяжки, даже мауэрлат могут использоваться или не использоваться в зависимости от архитектурной сложности и габаритов крыши.

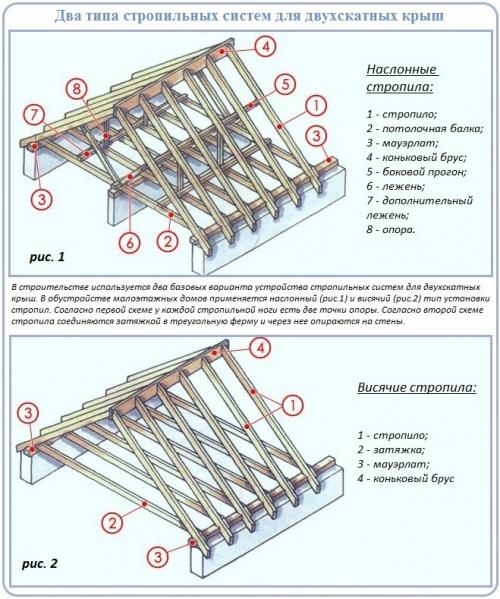

Стропила, применяемые в строительстве каркаса двухскатных крыш, по техническим признакам и способу укладки подразделяются на:

• Наслонные стропильные ноги, обе пятки которых имеют под собой надежные конструктивные опоры. Нижний край наслонного стропила упирается в мауэрлат или в потолочный венец сруба. Опорой для верхнего края может служить зеркальный аналог смежной стропилины или прогон, представляющий собой горизонтально проложенную под коньком балку. В первом случае стропильная система называется распорной, во втором безраспорной.
• Висячие стропила, верх которых упирается друг в дружку, а низ базируется на дополнительной балке – затяжке. Последняя соединяет две нижние пятки смежных стропильных ног, в результате получается треугольный модуль, именуемый стропильной фермой. Затяжка гасит процессы растяжения, благодаря чему на стены действует только вертикально направленная нагрузка. Конструкция с висячими стропилами хоть и является распорной, но сам распор на стены не передает.

В соответствии с технологической спецификой стропильных ног сооружаемые из них конструкции делятся на наслонные и висячие. Для устойчивости конструкции оснащают подкосами и дополнительными стойками. Для устройства опор верха наслонных стропилин монтируют лежни и прогоны. В реальности стропильная конструкция намного сложнее, чем описанные элементарные шаблоны.

Отметим, что формирование каркаса двухскатной крыши может вообще производится без стропильной конструкции. В таких ситуациях предполагаемые плоскости скатов образуются слегами – балками, уложенными прямо на несущие фронтоны. Однако интересует нас сейчас конкретно устройство стропильной системы двух скатной кровли , а в нем задействованы могут быть как висячие или наслонные стропила, так и комбинация обоих типов.

Отметим, что формирование каркаса двухскатной крыши может вообще производится без стропильной конструкции. В таких ситуациях предполагаемые плоскости скатов образуются слегами – балками, уложенными прямо на несущие фронтоны.

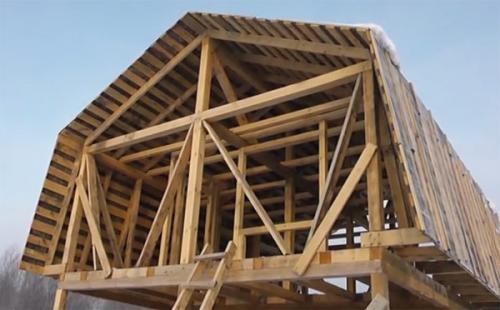

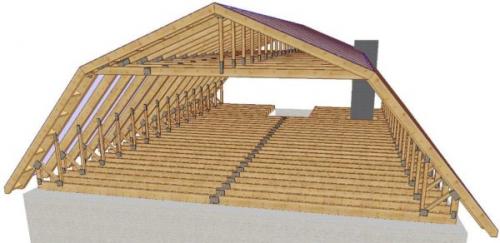

Стропильная система мансардной крыши. Особенности мансард

Мансарда – это помещение, которое находится непосредственно под крышей. Ее фасад частично или полностью образован поверхностями кровли (согласно СНиП 2.08.01-89).

СНиП 2.08.01-89. Жилые здания. Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

СНиП 2.08.01-89

Она является полноценным жилым этажом, здесь может быть одна или несколько комнат в зависимости от параметров конструкции.

На заметку! Слово «мансарда» пришло из Франции. Именно французский архитектор в 1630 году придумал с пользой обустраивать чердачные помещения. И звали этого человека Франсуа Мансар – отсюда и появилось название данного типа надстройки.

Особенностями мансардных кровель является не только особая конструкция стропильной системы, но и необходимость детального продумывания остальных аспектов – утепления, влаго- и пароизоляции и т. д. Так как из-за мансарды нагрузка на фундамент и стены самого здания обычно возрастает, то преимущественно все ее элементы строятся из легких материалов. То есть для создания стропильной системы рекомендуется использовать дерево, в качестве утеплителя применяются легкие варианты материалов.

Мансардная крыша

Мансарда может иметь внушительные размеры и занимать всю площадь здания, но в пределах его стен. Иногда она обустраивается только на части перекрытий, а далее задние закрывает обычная крыша.

Плюсы и минусы мансарды

Очень часто мансарда используется в индивидуальном строительстве, ведь это возможность увеличить жилую площадь дома, сделать его теплее (потери тепла через крышу снижаются в среднем на 7-9%). А затраты на обустройство мансарды будут гораздо меньше, чем на строительство полноценного этажа.

В целом, построить мансарду не очень сложно и можно справиться с задачей самостоятельно. Главное – правильно рассчитать ветровую, снеговую и другие виды нагрузки.
