Выбор правильных габаритов для топочной части дровяной: основные факторы

Выбор правильных габаритов для топочной части дровяной: основные факторы

Высоту топливной камеры обычно выбирают от 800 до 1000 мм. Если такой величины добиться не получается, то следует увеличить топку за счет «камеры догорания». Ведь для того чтобы топливо сгорало полностью в камере, горячим газам требуется значительный объем. Если размер топливника будет менее 800 м и не будет «камеры догорания», то горючим газам будет просто негде сгорать, а несгоревшие частицы будут подниматься в дымовые каналы и оседать там в виде сажи и смолы, что может привести к их засорению или ещё хуже возгоранию. Да и расход топлива в такой низкой камере значительно увеличится.

Рекомендация из старых книжных изданий гласит: высота топливника должна быть не меньше его двойной ширины, однако не больше тройной. Стоит отметить, что если в конструкции имеется «камера догорания» последнее условие является совсем необязательным.

Ширина . Для бытовых печных конструкций средней мощности размер топки составляет от 250 до 400 мм Ширина топливника равняется ширине топливной дверки (250 мм) либо чуть больше для удобства. Если оригинал топки составит более 400 мм, то скорость теплового потока уменьшится, что может плохо сказаться на процессе горения топлива. В слишком большой топке оно будет медленно тлеть и в итоге не сгорит до конца.

Глубина. Минимальная величина составляет примерно 700 мм, а максимальная не регламентируется.

Под печи обеспечивает скатывание углей на решетку за счет имеющихся откосов:

Топливник для дров. Разрез

Колосниковая решетка обычно устанавливается на один ряд ниже кирпичной кладки по уровню края дверцы топки. Это дает возможность остаткам топлива не вываливаться наружу.

В топочную камеру дрова укладываются обычно либо плашмя, либо клеткой. Желательное соотношение топлива в камере к свободному пространству над ним составляет 300-400 мм (топливо) / 500-600 мм (свободное пространство).

Рекомендуется устанавливать герметичные дверцы, а топку футеровать (облицовывать) огнеупорным кирпичом. В такой камере также можно применять в качестве топлива сухой кизяк (навоз).

Связанные вопросы и ответы:

Что такое габариты в топочной части дровяной

Печь Теплотехнического института (рис. 19) предназначена для топки антрацитом. Размеры печи в плане 1000×850 мм; высота 2170 мм, которую можно менять в зависимости от высоты помещения. Теплоотдача печи 3750 ккал/ч.

Топливник 1 в форме шахты расположен в середине печи, а первый жаровой канал 2 служит прямым продолжением топливника. Из жарового канала дымовые газы поступают в боковые опускные каналы 3, откуда они попадают в горизонтальный сборный канал 4 и по расположенному сзади дымовому каналу 5 отводятся наружу.

Печь О-2 (см. рис. 7). Ее размеры 890×510×2310 мм, топливом сложат дрова, торф, кизяк, уголь, Теплоотдача печи 2200 ккал/ч. Печь очень проста по устройству в низу печи расположен топливник, стенки которого толщиной в 1 /₂кирпича яри топке сильно прогреваются; верх печи нагревается слабее. Следовательно, печь относится к печам с преимущественным нижним прогревом.

Угловая печь относится к печам с преимущественным нижним прогревом, так как дымовые газы непосредственно из топливника 6 направляются в два больших жаровых окна 8, опускаются вниз и затем по двум передним вертикальным каналам 3 поднимаются вверх. Омыв верхнюю часть печи, газы уходят в насадную трубу 4, Теплоотдача печи 5500 ккал/ч. Топливом служат дрова, торф, каменный уголь.

Двухъярусная прямоугольная толстостенная печь (рис. 21) состоит как бы из двух печей, поставленных одна на другую. Дымовая труба 3 от нижней печи, проходя через массив верхней печи, отнимает у нее часть активной поверхности нагрева, поэтому теплоотдача верхней печи несколько меньше теплоотдачи нижней (на 200-250 ккал/ч). Как нижняя, так и верхняя печь имеют преимущественный нижний прогрев. Для топки этой печи могут быть использованы все виды твердого топлива.

Особенность конструкции некоторых двухъярусных печей заключается в том, что в массиве печи на уровне междуэтажного перекрытия укладывают железобетонную плиту 5 толщиной 7-8 см. Этим достигается равномерное распределение массы верхней печи на нижнюю, что делает всю конструкцию двухъярусной печи более прочной.

При кладке двухъярусных печей необходимо тщательно выкладывать стенки дымового канала нижней части печи, проходящего через печь верхнего этажа. В противном случае при наличии щелей в кладке нижней части печи и неплотно закрытых дымовых задвижках на дымовой трубе от 1-го этажа, через печь этого последнего этажа установится усиленная циркуляция комнатного воздуха, что поведет к заметному охлаждению помещений нижнего этажа.

Топочные газы через небольшое хайло (70×130 мм), оставленное, в перекрыше топливника, бьют фонтаном в верхнюю камеру и через вертикальные щели, образованные поставленными на ребро кирпичами, проникают к наружным стенкам футляра, разогревая их до 150°С. Далее топочные газы опускаются вниз и поступают в дымовую трубу.

Какие факторы влияют на выбор оптимальных габаритов для топочной части дровяной

1. Первый тепловой подъем в топке печи (подробнее см. рис. 1 и 2, а также п. 5 главы 4).
2. Ширина топки печи . Не менее 25 см и не более 40 см для бытовых печей средней мощности.
Ширина топки печи должна быть равной ширине топочной дверцы (25 см) или (для удобства) чуть более того. Если она будет более 40 см, то скорость теплопотока снизится, что отрицательно скажется на процессе сгорания топлива. В чрезмерно широком топливнике оно всегда будет сгорать медленно и не полностью.
3. Минимальная высота топки печи. В литературе рекомендуется высота 80-100 см. Если по какой-то причине ее достичь невозможно, нужно дополнить недостающий объем топливника так называемой «камерой догорания». Для того чтобы процесс сгорания топлива всегда (на всех режимах работы печи) был полным, горючим газам нужен значительный объем. Если высота топки печи будет менее 80-100 см и «камеры догорания» тоже не будет, то во время фазы интенсивного горения горючим газам просто негде будет сгорать. Поэтому недогоревшие вещества будут уходить в дымовые каналы и осаждаться там в виде смолистых веществ и сажи. Понятно, что и расход топлива в топливнике с недостаточным объемом обязательно повысится.
В старых книгах дается такая рекомендация: высота топки должна быть не менее ее двойной ширины, но не более тройной. Впрочем, при наличии «камеры догорания» последнее условие будет необязательным.
4. Глубина топки печи. Минимальный размер около 70 см, максимальный — не регламентируется.
5. Правильные пропорции поддувальной камеры.
6. Установка верхнего кирпича над дверцей печи. Желательно сложить его «в замок» (рис. 5). При отсутствии кирпичей хорошего качества можно укладывать на две металлические полоски.

Какие габариты рекомендуются для топочной части дровяной в зависимости от типа топлива

Выбор оптимального размера дров для печи зависит от ее типа и конструкции. У каждого типа печи есть свои особенности, которым необходимо учитывать при подборе размера дров.

Камины с открытым огнем. Для таких печей рекомендуется использовать дрова длиной от 30 до 50 см. Открытый огонь требует больших дров, чтобы обеспечить достаточно длительное горение и поддержание тепла в комнате.

Каменки и духовки. Дрова для подобных печей должны быть короче – от 25 до 40 см. Более короткие дрова обеспечивают более равномерное распределение тепла и помогают лучше управлять процессом нагрева.

Котлы и твердотопливные котлы. Для этих печей лучше всего использовать дрова длиной около 50 см. Такие дрова обеспечат стабильное горение и эффективное отопление помещений.

Топки и печи-камены. Здесь может применяться широкий спектр размеров дров, но наиболее распространенными являются дрова длиной 30-40 см. Такие дрова подходят для поддержания постоянной температуры в помещении и обеспечения комфортного отопления.

Подбор оптимального размера дров для печи является важным шагом в обеспечении эффективного отопления. Если размер дров не соответствует требованиям печи, это может привести к недостаточному нагреву помещения или неполному сгоранию дров, что повлечет за собой повышенное образование сажи и дыма.

Помните, что перед использованием каждой печи необходимо ознакомиться с инструкцией производителя, где указаны рекомендации и ограничения по использованию дров определенного размера.

Как определить, какие габариты наиболее эффективны для топочной части дровяной

• 110974

ОТ ЧЕГО ВОЗНИКАЮТ ПОЖАРЫ В БАНЕ ?

Причин много, но причина № 1, а это 80 % от общего числа пожаров в банях и саунах, это возгорания из-за не соблюдения пожаробезопасных расстояний от каменки до деревянных поверхностей и до потолка. Возгорание происходит в следствии того, что несоблюдение этих расстояний вызывает пиролиз, обугливание древесины и самовоспламенение. Для каждой печи для бани, в паспорте указано пожаробезопасное расстояние и при монтаже печей и деревянных полков, скамеек, оград необходимо учитывать эти расстояния. Большинство из этих статей сводиться к стандартному варианту: монтаж печи с отступом 500 мм от сгораемой поверхности.

Рис. 1. Установка печи без защиты стены: 1 — металлическая печь с двумя экранами; 2 — стена из горючего материала.

Такой вариант соответствует противопожарным нормативам, и использовать дополнительные меры пожаробезопасности в данном варианте не обязательно. Но не всегда по различным причинам, возможно спланировать рекомендуемые отступы.

Если планировку бани уже изменить не возможно, пример (отлит монолитный фундамент под печь), а до деревянной стены оказалось менее 500 мм. Как выходить из этого положения?

Второй вариант позволит уменьшить расстояние до деревянной стены до 380 мм, деревянную стену необходимо защитить металлическим листом и слоем не горючего материала толщиной не менее 10 мм.

Ещё можно установить между печью и сгораемой стеной дополнительную несгораемую (гипсовую, асбоцементную, и т.п.) стенку, что не повлияет на расстояния отступы от стены.

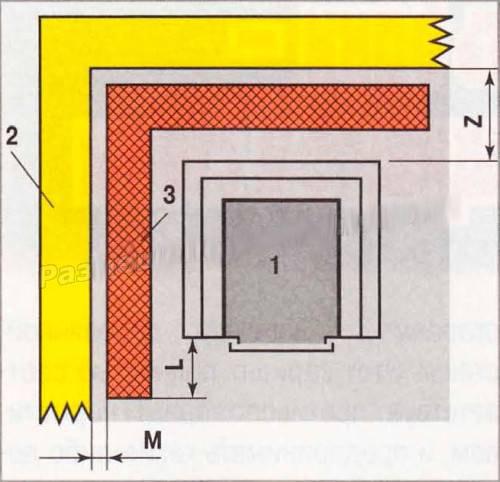

Рис. 2. Установка печи с защитой стены в пределах расстояния стальным листом по слою базальтового картона толщиной 10 мм: 1 — экранированная металлическая печь; 2 — стена из горючего материала; 3 — металлический лист по слою базальтового картона.

Вариант три. А возможно ли установить печь без зазоров от деревянной стены?

Нет не возможно!!! Но можно сократить расстояние до 125 мм. Для этого необходимо возвести дополнительную кирпичную перегородку в этих 125 мм (между стеной и печью, при таком варианте печь ставиться в плотную к кирпичной перегородке).

Установка печи с защитой стены негорючим материалом: 1 — экранированная металлическая печь; 2 — стена из горючего материала; 3 — дополнительная стенка из негорючего материала; 4 — удлинённая топка.

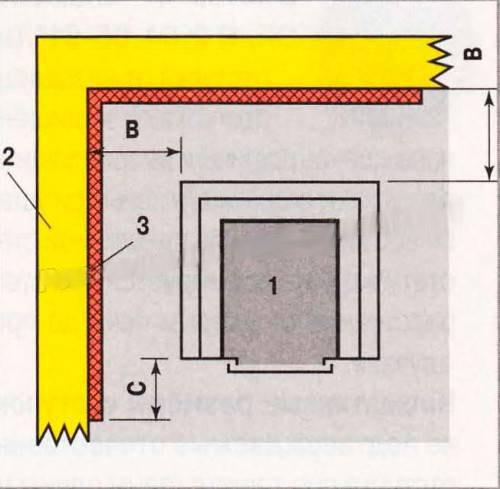

Рис. 4. Установка печи с защитой стены экраном из листовой стали: 1 — экранированная металлическая печь;

2 — стена из горючего материала; 3 — металлический лист от пола до потолка с зазором для прохода воздуха у пола и потолка.

Нормативные размеры отступов нагревательных элементов от элементов конструкции по СНиП 2.04.05-91* (не менее):

расстояние от незащищённой стены А=500 мм;

расстояние от защищенной стены В=380 мм;

превышение ширины и высоты защиты за габариты печи С=150 мм;

Два металлических экрана и защита стены экранам из кирпича, не соответствуют огнестойкости стены REI(60) по российским нормам и противоречит понятию огнестойкости по ГОСТ 30247.0-94

При пожаре листовой металл может деформироваться за счёт теплового расширения в сторону стены, а значит, пожар может перекинуться на защищённую стену. Поэтому металл необходимо использовать с воздушным зазором не не менее 10 мм (или скрепить его жёстко со стеной через базальтовый картон), что позволит повысить формоустойчивость листа и предотвратить его деформацию.

Какие габариты наиболее безопасны для топочной части дровяной

При выборе или установке дымоходной системы возникает множество вопросов, один из которых касается изменения диаметра трубы. Некоторые домовладельцы сталкиваются с необходимостью заужения или увеличения диаметра дымохода, чтобы адаптировать систему под определённые условия. Но насколько это безопасно и допустимо? Давайте разберёмся.

Почему важен правильный диаметр дымохода?

Диаметр дымохода – это ключевой параметр, который напрямую влияет на эффективность работы отопительного устройства. Правильный диаметр обеспечивает стабильную тягу, равномерное удаление продуктов сгорания и предотвращает их скопление внутри помещения.

• Заужение дымохода может привести к снижению тяги и накоплению угарного газа.
• Увеличение диаметра может вызвать излишнее охлаждение дыма, что способствует образованию конденсата и сажи.

Важно помнить, что диаметр дымохода должен строго соответствовать требованиям, указанным в паспорте отопительного устройства.

Когда допускается изменение диаметра дымохода?

В некоторых случаях изменение диаметра трубы возможно, но такие решения должны быть хорошо обоснованы и выполнены в соответствии с нормативами. Рассмотрим допустимые сценарии:

Увеличение диаметра дымохода

Иногда возникает необходимость увеличить диаметр трубы. Например:

• При замене котла или печи на устройство с более высокой мощностью.
• Если изначальный диаметр оказался недостаточным для отвода дымовых газов.

Рекомендации :

• Увеличение диаметра допустимо только в верхней части дымохода, чтобы избежать нарушения тяги.
• Используйте специальные переходники для плавного расширения трубы.
• Убедитесь, что система утеплена, чтобы избежать охлаждения и образования конденсата.

Заужение диаметра дымохода

Заужение применяется реже, так как это может создать проблемы с тягой. Однако оно допустимо в следующих случаях:

• При использовании специального адаптера, если подключаемое устройство имеет меньший диаметр дымоходного патрубка.
• Если длина дымохода позволяет сохранить достаточную тягу даже с уменьшенным диаметром.

Рекомендации :

• Заужение должно быть минимальным (например, с 150 мм до 140 мм) и на коротком участке.
• Обязательно проверьте тягу после установки

Какие риски связаны с изменением диаметра дымохода?

Изменение диаметра дымохода – это сложный технический процесс, который требует соблюдения ряда правил. Игнорирование этих требований может привести к следующим последствиям:

Проблемы при заужении

• Снижение тяги и затруднённое удаление дыма.
• Повышение риска обратной тяги, когда продукты сгорания возвращаются в помещение.
• Увеличение количества сажи на внутренних стенках трубы.

Проблемы при увеличении

• Охлаждение дыма из-за большого объёма трубы, что способствует образованию конденсата.
• Потеря тепла, особенно в зимнее время.
• Возникновение турбулентности, из-за которой дым может не покидать систему полностью.

Нормативы и правила установки

В России все работы по монтажу дымоходов регламентируются СНиП 41-01-2003 и другими нормативными документами. Основные правила, касающиеся изменения диаметра:

• Диаметр трубы должен соответствовать паспортным данным отопительного устройства.
• Допускается плавное изменение диаметра с использованием сертифицированных адаптеров.
• Минимальная высота дымохода – 5 метров от уровня топки, что помогает компенсировать возможные потери тяги.

Советы по корректировке диаметра

Если вы решили изменить диаметр дымохода, придерживайтесь следующих рекомендаций:

• Проконсультируйтесь со специалистом перед началом работ.
• Используйте качественные материалы и сертифицированные переходники.
• Установите дефлектор или зонтик для стабилизации тяги.
• Проверяйте систему на герметичность после монтажа.

Заключение

Изменение диаметра дымохода – это ответственный шаг, который требует профессионального подхода. Правильный диаметр обеспечивает стабильную работу отопительного устройства и вашу безопасность. Если вы столкнулись с необходимостью заужения или увеличения диаметра, обязательно следуйте нормативам и проконсультируйтесь с профессионалами.

Дымоход – это не место для экспериментов. Правильно спроектированная система гарантирует долговечность оборудования и комфорт в доме.

Как изменить габариты топочной части дровяной, если они не соответствуют рекомендуемым

Что нужно разместить в котельной

Тонкости установки твердотопливного котла в частном доме

Где можно организовать котельную

Котельная для частного дома отдельностоящая с твердотопливным котлом

Размер котельной на твердом топливе в частном доме

Вентиляция в котельной с твердотопливным котлом

Дымоход для котельной

Устройство котельной в частном доме в зависимости от вида топлива

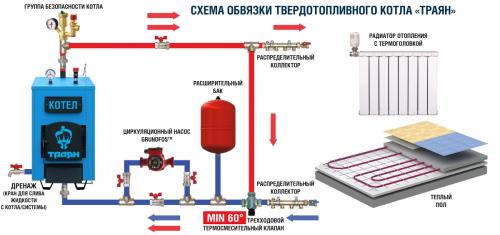

Схема монтажа твердотопливного котла с циркуляционным насосом

Коротко о главном

Твердотопливный котел – отличное решение для организации системы отопления в частном доме. Он сократит расходы на отопление, эффективно согреет дом, его легко чистить, а управление им не сложное. Чтобы система работала надежно, а все тепло оставалось в доме, нужно соблюсти все стандартные требования и практические рекомендации во время составления плана работ.

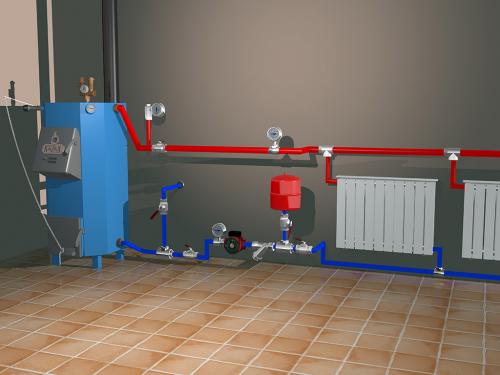

Схема отопления частного дома с котлом на твердом топливе

Что нужно разместить в котельной

Котельная для твердотопливного котла должна быть оснащена:

• твердотопливным котлом;
• бойлером с теплоносителем;
• обвязкой котла: расширительными баками, насосом, грязевиками;
• распределительным коллектором, распределяющим воду по трубам;
• системой, выводящей воздух из труб;
• автоматикой, управляющей всей системой;
• оборудованием для пожаротушения.

Какие габариты наиболее экономичны для топочной части дровяной

Если размер трубы дымохода недостаточен или конструкция смонтирована неправильно, то может образоваться обратная тяга. В этом случае дым пойдет в дом, что не только неприятно, но и может привести к пожару. Поэтому очень важно, чтобы до строительства дымохода был проведен точный расчет геометрии, обеспечивающий необходимую силу тяги и обеспечивающий высокий КПД отопительного прибора. Только зная, каким размер дымохода должен быть, можно приступать к монтажу.

Необходимо точно знать три параметра:

• Какой размер труб для дымохода требуется. Чтобы разобраться с длиной трубы, нужно выяснить высоту дома и расстояние от места вывода трубы до конька крыши. Высота трубы должна быть равной рекомендуемым значениям. Если она слишком низкая, она не будет обеспечивать нужной тяги. При чрезмерно высокой ухудшится разрежение, в результате печь будет плохо сжигать топливо и сильно дымить.
• Диаметр трубы. Важна также ее конфигурация. Лучшую аэродинамику имеет круглое сечение. На ее стенках меньше оседает сажи, что позволяет реже ее чистить. Размер нужно подбирать, исходя их сечения выходного патрубка у котла.
• Сила тяги. Рассчитывается при помощи закона Бернулли, внося в формулу параметры давления среды, а также температуры воздуха снаружи и внутри системы. Обязательно рассчитываются общие потери напора для двух точек: на выходе из трубы и в топке. Тяга должна быть больше, чем сумма потерь напора во всем газовоздушном тракте отопительной системы.

Какие габариты наиболее экологичны для топочной части дровяной

Если Вам пришла в голову интересная и полезная идея построить или заказать себе кладку кирпичной печи, то возникнет умный вопрос: А какой размер топки должен быть?

Что же, давайте разберём, какой способ будет оптимальный.

Если на печи предполагается варочный чугунный настил (плита), то и размер топки получится соответствующий, и он будет чуть меньше плиты из-за огнеупорного кирпича, который защищает печь от разрушения. Ну, разумеется, если Вам кладёт печь хотя бы минимально подготовленный человек.

Итак дрова. Разумеется, если у Вас комнатка 12-18 квадратных метров. то и печь нужна небольшая. Иначе будет жарко, или случится недотоп с мокрыми каналами и чёрными дверками.

В результате это значит, что топка у печки-малышки получится 20 см х 25-35 см.

А дровишки продают обычно длиннее, 40-45 см. И в такую печь придётся дополнительно укорачивать топливо. Или пилить самостоятельно, или искать коротышки.

Значит, имеет смысл немного изменить заумные табличные данные в свою пользу! Например, топку выложить вдоль печи.

Вторая крайность- «домна». Если топка печи настолько велика, что дрова там друг с другом встречаются только по праздникам, то они будут гореть в режиме костра лесного. То есть не полностью энергию свою печи передавать. Или же для хорошей закладки потребуется 40 кг поленьев! Тогда вся печь испытает температурный шок!

Если же замедлить горение путём закрытия поддувала, то избыток горючего будет подниматься в каналы в виде коричневого дыма и сажи. В таком варианте чаще нужен будет трубочист.

Теперь про оптимальную топку. Она не должна быть слишком высокой.

И вот в такой портал можно даже цельное брёвнышко закладывать! Очень забавно и удобно, особенно для ленивых клиентов!

И ещё в такую топку помещается вязанка веток, или нормальная такая пачка однолетнего топлива!

Ветки, даже мокрые, вместо проблем по вывозу ТБО дарят нам тепло и уют!

Благодарю за внимание! Новых Вам идей и тепла.
