Классификация систем теплоснабжения прямым образом будет зависеть от того, какой вид носителя тепла поступает в тепловую сеть – вода, пар или воздух. Соответственно, когда система поставляет потребителям воду – это водяное отопление, пар – паровое, воздух – воздушное.

Также системы, осуществляющие централизованное отопление, делятся в зависимости от способа подключения источника горячей воды к тепловой сети. Так, бывают закрытые системы, когда носитель тепла – вода отбирается из водовода и греется в сетевом теплообменнике централи, и открытые системы, где вода отбирается напрямую из тепловой сети. Также в зависимости от того, какой используется метод подведения системы к централи, – бывают зависимые и независимые системы отопления.

Закрытая система центрального отопления

Каждый вид системы обладает различными характеристиками. Паровое центральное отопление в квартире является более экономичным вариантом в сравнении с другими, так как здесь требуется меньше расходов на эксплуатацию, а паропроводы делаются из труб меньшего размера, благодаря чему конечная стоимость будет меньше. Заметим, что паровая система отлично подойдет для тех зданий, в которых люди находятся не все время, а периодически, а носитель тепла поступает по графику, вследствие чего предотвращается замерзание и разрыв труб.

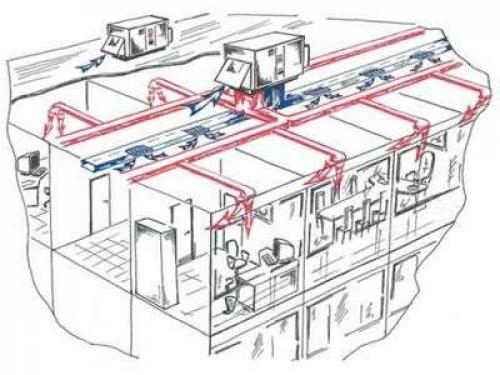

Если взять воздушную систему, то она способна не только отапливать помещение, но и производить его вентиляцию. Но стоимость оборудования такой системы – довольно высокая, поэтому используется она редко.

Система воздушного отопления

Водяная система центрального отопления многоквартирного дома – самый распространенный вариант. И это недаром, так как такие системы характеризуются прекрасными санитарно-гигиеническими качествами.

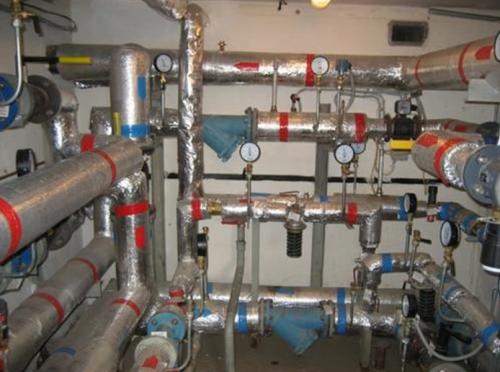

Ввод центрального отопления в дом. Назначение и структура

Центральное отопление – это довольно сложная и разветвленная инженерная сеть, особенностью которой является выработка и поставка тепла и горячей воды от источника к группе зданий и сооружений посредством магистрального трубопровода.

В состав данной системы входят несколько структурных элементов:

1. Источник тепловой энергии – это котельная или ТЭЦ. Первые, для передачи тепла в отапливаемые помещения нагревают воду, сжигая газ, мазут, каменный уголь. В теплоцентралях изначально, производится пар, который вращая турбины становиться источником электроэнергии, а после остывания, используется для нагрева теплоносителя. Таким образом, нагретая вода подается в системы отопления потребителей.
2. Магистральный трубопровод служит для транспортировки теплоносителя от источника  к потребителю. Данная система представляет собой сложную и протяженную сеть из двух тепловодов большого диаметра (подающий и обратный), прокладка которых осуществляется подземным или надземным способом.
3. Потребителями тепловой энергии принято считать оборудование, использующее теплоноситель для передачи тепла в отапливаемое помещение.

Все современные системы отопления (СО) можно классифицировать по следующим признакам:

• использующему ими типу теплоносителя;
• графику работы;
• способу подключения к источнику тепла и ГВС.

Существуют следующие виды систем отопления:

• Водяные.
• Паровые.
• Воздушные.

Каждая из них имеет свои особенности, достоинства, недостатки и характеристики, которые будут рассмотрены ниже.

Системы водяного теплоснабжения многоквартирных домов наиболее распространены на территории Российской Федерации. Они несложны в эксплуатации и позволяют перемещать теплоноситель на большие расстояния без существенного ухудшения его показателей. Температуру теплоносителя в данных СО можно регулировать централизованно.

Воздушные СО менее распространены из-за высокой эксплуатационной стоимости. Огромным плюсом является возможность использования горячего воздуха для отопления помещений и организации системы вентиляции.

Система парового отопления чаще всего применяется на промышленных объектах. Это обусловлено, прежде всего, потребностями в данном теплоносителе для производственных нужд. Так как данный при перемещении пара не создается большого гидростатического давления, в паровых СО применяются трубы меньшего диаметра.

Все виды СО можно разделить на две группы по графику потребления тепловой энергии: круглогодичного или сезонного цикла.

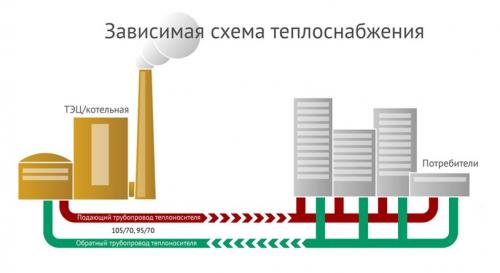

По способу подключения СО к источнику теплоснабжения, отопительные системы могут быть зависимые и независимые.

В первых, подача теплоносителя осуществляется непосредственно от источника к потребителю. Во втором случае, нагретый теплоноситель поступает в теплообменник, по которому циркулирует вода. Именно нагретая таким способом вода и поступает в СО многоквартирного дома.

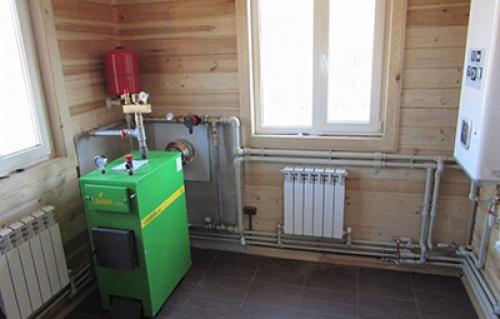

Система центрального отопления частного дома. Виды систем снабжения теплом

Классификация систем теплоснабжения прямым образом будет зависеть от того, какой вид носителя тепла поступает в тепловую сеть – вода, пар или воздух. Соответственно, когда система поставляет потребителям воду – это водяное отопление , пар – паровое, воздух – воздушное.

Также системы, осуществляющие централизованное отопление, делятся в зависимости от способа подключения источника горячей воды к тепловой сети. Так, бывают закрытые системы, когда носитель тепла – вода отбирается из водовода и греется в сетевом теплообменнике централи, и открытые системы, где вода отбирается напрямую из тепловой сети. Также в зависимости от того, какой используется метод подведения системы к централи, – бывают зависимые и независимые системы отопления.

Закрытая система центрального отопления

Каждый вид системы обладает различными характеристиками. Паровое центральное отопление в квартире является более экономичным вариантом в сравнении с другими, так как здесь требуется меньше расходов на эксплуатацию, а паропроводы делаются из труб меньшего размера, благодаря чему конечная стоимость будет меньше. Заметим, что паровая система отлично подойдет для тех зданий, в которых люди находятся не все время, а периодически, а носитель тепла поступает по графику, вследствие чего предотвращается замерзание и разрыв труб.

Если взять воздушную систему, то она способна не только отапливать помещение, но и производить его вентиляцию. Но стоимость оборудования такой системы – довольно высокая, поэтому используется она редко.

Водяная система центрального отопления многоквартирного дома – самый распространенный вариант. И это недаром, так как такие системы характеризуются прекрасными санитарно-гигиеническими качествами.

Температура воды в центральном отоплении достигает 60 градусов по Цельсию, при транспортировке конечным потребителям тратится меньший поток энергии, нежели при паре, здесь плотность больше, и ее использовать можно через большие промежутки пути.

На 1 километр пути температура носителя тепла снижается на 1 градус Цельсия. Заметим, что температуру, которую подает водяное центральное отопление в многоквартирном доме, можно регулировать на централизованном уровне, а систему – легко эксплуатировать, так как здесь нет конденсационных насосов, труб прокачивания конденсата и отводчиков.

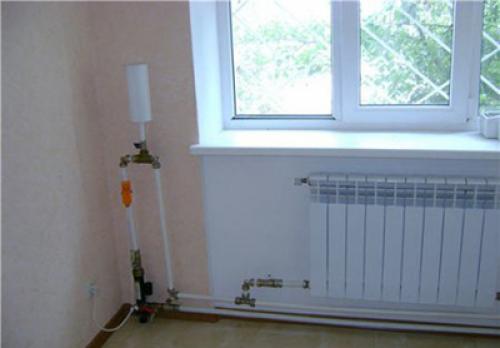

Разводка центрального отопления в частном доме. Однотрубная разводка отопления в частном доме

Это одна из самых простых конструкций , придуманных для отопления дома. По сути, это труба, выходящая из отопительного котла, проходящая вдоль всех комнат в доме и возвращающаяся обратно.

Работа однотрубной системы отопления основана на простейших физических законах.

Нагретый в котле теплоноситель расширяется и становится более лёгким. Вытесняемый снизу холодной и потому тяжёлой водой, поток стремится занять в системе отопления верхнюю точку.

По мере прохождения вдоль отопительной системы вода отдаёт своё тепло радиаторам, при этом охлаждаясь. К котлу теплоноситель возвращается уже остывшим, и цикл продолжается снова.

Тип циркуляции, монтажа и защиты

По схеме монтажа в частных домах однотрубные системы различаются на:

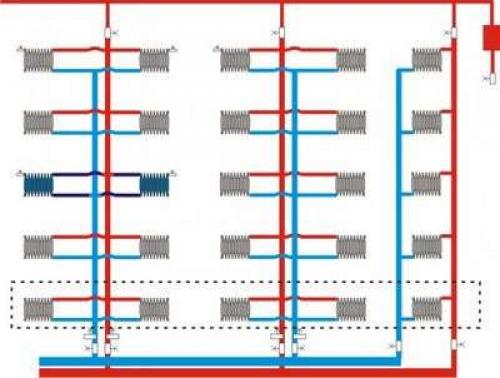

• вертикальные — вода поднимается вверх по нескольким стоякам, из которых попадает в радиаторы отопления;
• горизонтальные — теплоноситель подаётся на верхний этаж по единственному стояку, затем раздаётся там по всем радиаторам, и только после этого уже попадает на нижний уровень.

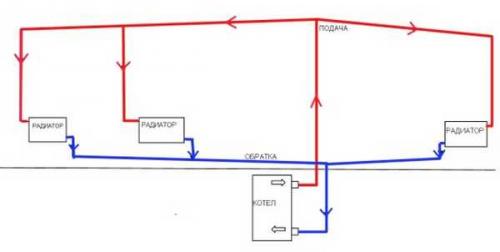

Фото 1. Схема самотечной однотрубной отопительной системы с вертикальной разводкой на два крыла.

По типу циркуляции схемы различаются на:

• принудительные — чтобы прокачивать теплоноситель по системам большого размера, в них устанавливаются специальные циркуляционные насосы;
• самотёчные — работают по принципу естественной циркуляции воды, поднимающейся вверх при нагреве и спускающейся вниз при остывании.

Внимание! Схемы с естественной циркуляцией успешно работают только в домах небольшой площади до 100–120 кв. м.

По типу защиты от чрезмерного расширения теплоносителя схемы отопления могут быть двух видов:

1. открытого — когда расширительный бак устанавливается в самой высокой точке и полностью или частично сообщается с атмосферой, избыточная вода при необходимости сливается в канализацию;
2. закрытого — где для приёма излишнего объёма жидкости служит специальная герметичная ёмкость, которую монтируют в любом удобном месте.

Плюсы и минусы

Плюсы однотрубной системы:

• За счёт того, что теплоноситель проходит по помещениям дома по единственной трубе, то, по сравнению с другими схемами, возникает значительная экономия на материалах при строительстве.
• Интерьер помещений страдает меньше за счёт того, что по ним проходит одна труба вместо двух.
• В системе содержится меньший объем воды, чем в двухтрубной , за счёт этого снижается её инерционность и дом прогревается быстрее.
• Простота монтажа позволяет проводить работы самостоятельно.

Минусы однотрубной системы:

• По мере прохождения по трубам вода остывает и, чем дальше расположен радиатор, тем меньше тепла он получает и слабее нагревается. Поэтому регулировка температур в каждой комнате индивидуально в такой схеме невозможна.

Справка! Получить вероятность регулировки в однотрубной системе можно, применяя особую разводку — «ленинградку», которая использует байпасные линии под каждым радиатором.

• При функционировании без напорного насоса для качественной работы системы необходим разгонный коллектор , включающий в себя расширительно-накопительный бак в верхней точке, т. е. на чердаке. Для исключения теплопотерь он дополнительно изолируется, что увеличивает стоимость системы.

Как подключить центральное отопление в частном доме. Как провести центральное отопление в частный дом

Правильная установка центрального отопления – залог благополучия частного дома.

В центральном отоплении тепловую энергию генерирует независимая от рядового потребителя главная котельная, например, тепловая электрическая централь. Через тепловые сети осуществляется транспортировка тепла, а потребление – через отопительные приборы, размещённые в Вашем доме.

Как провести установку центрального отопления?

Первое, что необходимо сделать – оценить экономическую целесообразность установки центрального отопления. Базовый критерий – это расстояние от вашего дома до точки врезки в систему центрального отопления. За такой информацией необходимо обратиться в тепловые сети. На основании соответствующих вычислений Вы можете решить, устанавливать ли в Вашем частном доме индивидуальное отопление (что гораздо сложнее технически) – или же центральное.

Если решение установить центральное отопление принято, следующие этапы таковы:

1. Получение разрешения местных (муниципальных) органов на подключение к системе центрального отопления ;
2. Получение технических условий от теплоснабжающей организации ;
3. Разработка и согласование проекта работ;
4. Выполнение работы в соответствии с проектом, заключение договора с теплоснабжающей организацией и получение необходимых документов.

Разумеется, простому частному домовладельцу не под силу осуществить данный объём работ. Поэтому здесь встаёт вопрос о грамотном выборе подрядчика. В контексте данного вопроса следует обратиться к ряду нюансов, которые всегда вызывают сложности.

Первая возникающая здесь сложность – это «бумажная» работа: получение соответствующих разрешений, согласований для проведения работ, а также технических условий. При выборе подрядчика стоит отдавать предпочтение тем подрядным организациям, в перечень услуг которых входит выполнение данного этапа. Разумеется, это можно сделать и самостоятельно, но не имеющему опыта в этом деле человеку будет непросто разобраться в подобного рода вопросах. ООО «ЭЛЕЗАР» берёт на себя получение технических условий и их обработку, оформление разрешений и согласований, а также оформление документации на готовые объекты. ООО «ЭЛЕЗАР» имеет допуски на проектирование и строительство.

Составление проекта – особо важный вопрос. В случае, если установка была проведена правильно, но проект включает определённые изъяны – отопление установить не удастся. По этой причине следует обращаться только к тем подрядчикам, которые имеют положительный опыт в данной работе, то есть тем, кто выполнит работу качественно, соблюдя все условия и сроки. ООО «ЭЛЕЗАР» имеет более 10 лет опыта работы в данной отрасли. Общее количество исполненных проектов превышает 1000 — как с организациями, так и с физическими лицами. Сроки подключения и ввода в конечную эксплуатацию объекта определяются изначально и неукоснительно соблюдаются. Также соблюдаются все требования законодательства Российской Федерации.

Вам нужны коммуникации?

Обратитесь к нам за консультацией сейчас

+7 (495) 989 18 49

Вытекающая из предыдущей проблема – вероятность возникновения сложностей на разных этапах работы, если, например, проект составлялся одной организацией, а непосредственная установка – другой. Несогласованность процессов работы и возникновение обоснованных претензий к исполнителям предыдущего этапа, в случае обнаружения изъянов в результатах их трудов лишь на следующем этапе, когда Вас обслуживает уже другая организация, может заставить Вас понести серьёзные издержки и вынудить вступить в длительные споры и, возможно, даже судебные тяжбы с разными подрядчиками. Это, разумеется, резко негативно отразится на ходе работ.

По причинам, описанным выше, следует подбирать подрядчика, который будет выполнять все этапы работы – то есть когда каждый этап осуществляется сотрудниками одной и той же организации, согласующими между собой работу, в рамках единого договора, по которому ответственность несёт единый подрядчик. ООО «ЭЛЕЗАР» выполняет полный цикл работ, обеспечивая сопровождение проекта на всех этапах – от оформления подготовительной документации – до проведения работ и оформления документации на готовые объекты. На каждом этапе осуществляется контроль. Предоставляется гарантия. Также осуществляется обслуживание построенных объектов.

Если Вы решите обратиться в ООО «ЭЛЕЗАР», то для того, чтобы начать процесс подключения Вашего частного дома к центральному отоплению, достаточно набрать номер и проконсультироваться с инженером ООО «ЭЛЕЗАР» по телефону. Остальное – сделаем мы!

Тепловой узел частного дома. Устройство теплового узла отопления

Тепловой пункт отопительной системы – это место, где магистраль поставщика горячей воды соединяется с системой отопления жилого дома, а также производится подсчет потребленной тепловой энергии.

Основные типы тепловых пунктов

Узлы подключения системы к источнику тепловой энергии бывают двух типов:

1. Одноконтурные;
2. Двухконтурные.

Одноконтурный тепловой пункт – это наиболее распространенный тип подключения потребителя к источнику тепловой энергии. В этом случае для системы отопления дома используется непосредственное соединение с магистралью горячего водоснабжения.

Одноконтурный тепловой пункт имеет одну характерную деталь – его схема предусматривает трубопровод, соединяющий прямую и обратную магистрали, который называется элеватор. Назначение элеватора в системе отопления стоит рассмотреть подробнее.

У котельных системы отопления есть три стандартных режима работы, различающихся температурой теплоносителя (прямого/обратного):

• 150/70;
• 130/70;
• 90–95/70.

Использование перегретого пара в качестве теплоносителя для системы отопления жилого дома не допускается. Поэтому, если по погодным условиям котельная поставляет горячую воду температурой в 150 °C, ее требуется охладить перед подачей в стояки отопления жилого дома. Для этого используется элеватор, через который «обратка» попадает в прямую магистраль.

Элеватор открывается ручным или электрическим (автоматическим) приводом. В его магистраль может быть включен дополнительный циркуляционный насос, но обычно это устройство делают особой формы – с участком резкого сужения магистрали, после которой идет конусообразное расширение. За счет этого оно работает как инжекторный насос, закачивая воду из обратки.

Двухконтурный тепловой пункт

В этом случае теплоносители двух контуров системы не смешиваются. Для передачи тепла от одного контура другому используется теплообменник, обычно пластинчатый. Схема двухконтурного теплового пункта приведена ниже.

Пластинчатый теплообменник – это устройство, состоящее из ряда полых пластин, по одним из которых прокачивается нагревающая жидкость, а по другим – нагреваемая. У них очень высокий коэффициент полезного действия, они надежны и неприхотливы. Количество отбираемого тепла регулируется изменением числа взаимодействующих друг с другом пластин, поэтому забор охлажденной воды из обратной магистрали не требуется.

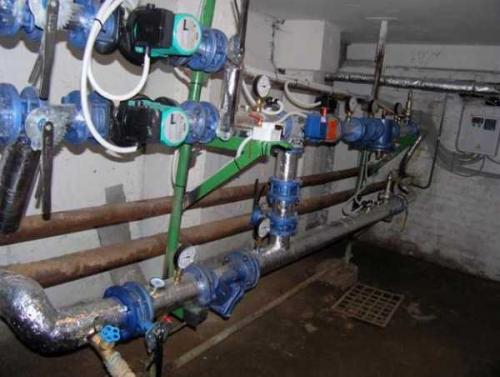

Как оборудовать тепловой пункт

Для организации теплоснабжения жилого дома тепловые пункты оснащаются следующим дополнительным оборудованием:

1. Задвижками и вентилями;
2. Фильтрами-грязеуловителями;
3. Приборами контроля и учета – термометрами, манометрами, расходомерами;
4. Вспомогательными насосами.

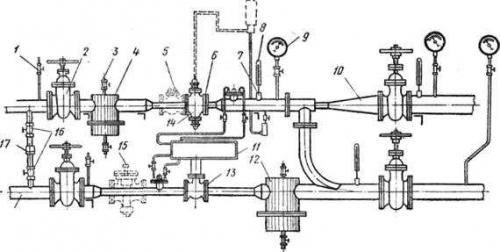

Состав оборудования одноконтурного пункта отопления приведен на рисунке.

Цифрами здесь обозначены следующие узлы и элементы:

• 1 — трехходовый кран;
• 2 — задвижка;
• 3 — пробковый кран;
• 4, 12 — грязевики;
• 5 — обратный клапан;
• 6 — дроссельная шайба;
• 7 — V—штуцер для термометра;
• 8 — термометр;
• 9 — манометр;
• 10 — элеватор;
• 11 — тепломер;
• 13 — водомер;
• 14 — регулятор расхода воды;
• 15 — регулятор подпара;
• 16 — вентили;
• 17 — обводная линия.

Установка приборов теплового учета

Пункт приборов теплового учета включает:

• Термодатчики (устанавливаются в прямую и обратную магистрали);
• Расходомеры;
• Тепловычислитель.

Приборы теплового учета устанавливаются как можно ближе к ведомственной границе, чтобы предприятие-поставщик не высчитывало теплопотери по некорректным методикам. Лучше всего, чтобы тепловые узлы и расходомеры имели на своих входах и выходах задвижки или вентили, тогда их ремонт и профилактика не будут вызывать трудностей.

Совет! Перед расходомером должен быть участок магистрали без изменения диаметров, дополнительных врезок и устройств, чтобы уменьшить турбулентность потока. Это увеличит точность измерения и упростит работу узла.

Тепловой вычислитель, получающий данные от термодатчиков и расходомеров, устанавливается в отдельном запирающемся шкафу. Современные модели этого устройства оборудованы модемами и могут соединяться по каналам Wi-Fi и Bluetooth в локальную сеть, предоставляя возможность получать данные дистанционно, без личного визита на узлы теплового учета.
