Абсолютно на любом кабеле, устанавливающемся внутри помещения, ставят определённую маркировку. С помощью неё можно увидеть необходимые характеристики купленного изделия. Но тем людям, которые далеки от электротехнических работ, сложно расшифровать различные сокращения. Им непонятно, что означает ВВГнг, и чем маркировка отличается от обычного кабеля ВВГ. С этим вопросом нужно разобраться.

Разновидности кабелей ВВГ:

1. ВВГ провод имеет изоляцию из ПВХ. С помощью этого компонента провод становится огнезащитным и самозатухающимся в случае поражения открытым огнём.
2. Если на маркировке к буквам ВВГ добавляется «нг», то это означает, что в изолирующем слове также имеется галогеновые частицы. С помощью этого элемента процесс горения можно нейтрализовать — провод просто не горит.
3. Расшифровка маркировки ВВГнг-LS — оболочка покрывается специальным составом, который не выделяет дым при горении. Известно, что именно проводка, подверженная огню, вызывает большое количество дыма, распространяющегося по всему объекту при пожарах. Из-за этого люди теряют ориентацию в пространстве и погибают в пожарах. Именно поэтому производители стали применять безгалогеновый поливинилхлорид. Таким образом выделение газа удалось уменьшить.
4. ВВГнгfr-LS. Эта модель очень похожа на предыдущую, но дополнительно обладает значительной огнестойкостью. Если кабель «ЛС» подвергается открытому огню, то, как и в предыдущем варианте, выделение газа будет минимальным. Если использовать групповую прокладку проводов, то горение просто не будет распространяться по помещению.
5. Кабель ВВГнг-fr-ls изготавливается из безгалогеновых материалов. Именно в этом состоит основная разница провода от остальных марок. Применяя пластмассу, состоящую из безгалогенных материалов, производители создают качественную изоляцию. При попадании на кабель открытого огня дыма будет выделяться очень мало, в отличие от иных вариантов проводов, не входящих в линейку КВВГ. Провод приобретают для помещения в объекты, которые могут быть подвержены возгоранию.

Маркировка кабеля ввг-пнг. Расшифровка сложной маркировки кабеля ВВГ-Пнг(A)-LSLTx

Сегодня кабельная промышленность нашей страны выпускает тысячи наименований различной кабельной продукции. Выучить наизусть все маркировки кабелей, как таблицу умножения, ее под силу подавляющему большинству людей. Однако делать этого никому не нужно. Нужно понимать правила маркировки и иметь под рукой шпаргалку по обозначению основных букв в маркировке.

Кстати, кабельной промышленности Российской Федерации 25 октября 2021 года официально исполнится 142 года. Первый кабельный завод начал давать продукцию в Санкт-Петербурге, сегодня это завод «Севкабель». Создание кабельной продукции в РФ связано с именем всем знакомого Карл Сименса (Siemens). В России немецко-российского предпринимателя знали, как российского гражданина Карла Фёдоровича Сименса.

Однако вернемся к расшифровке маркировки кабеля. Кабель силовой ВВГ-Пнг имеет в маркировке две смысловые части: основную и дополнительную. Первая показывает базовые характеристики конструкции кабеля, вторая дополнительные характеристики конструкции и параметров.

Три первые буквы — ВВГ, говорят нам, что изоляция каждой жилы силового кабеля и оболочка всего кабеля выполнены из поливинилхлорида (ПВХ). Если быть точным, это не ПВХ, а пластикат на основе ПВХ. В него добавлены вещества увеличивающие пластичность, термическую стабильность, устойчивость к ультрафиолету.

Отсутствие в маркировке буквы «А», говорит нам, что все жилы силового кабеля ВВГ-Пнг выполнены из меди, точнее её сплавов. В повседневной и профессиональной жизни такие кабели попросту называют медными.

Букву «Г» в маркировке, многие интерпретируют, как гибкий кабель. На само деле — это означает отсутствие каких-либо дополнительных покровов между жилами, изоляцией и оболочкой. Собственно, отсутствие этих покровов, например брони, можно считать гибкостью.

Интересны и важны в расшифровке маркировки кабеля следующие буквы «Пнг». Они указываются через дефис и дополнительным параметрам, дающим более полное представление о конструкции и характеристиках кабеля.

Буква «П», означает что данный кабель имеет плоскую конструкцию.

Маленькие буквы «нг», акцентируют наше внимание, что во время пожара, кабель не будет распространять горение.

Многие считают, что данный кабель не будет гореть. Это не так, гореть он будет, но пожар по кабелю не сможет перейти на другие конструкции. Как будет вести себя кабель во время пожара, говорят следующие группы букв, если они есть, в маркировке кабеля. Например, кабель,.

Группа букв «LSLTx» разъясняют нам поведение кабеля во время пожара.

• Во-первых, буква «А» в маркировке, означает, что данная кабельная продукция имеет высокую степень огнестойкости. Если вам интересны все степени огнестойкости кабелей читайте ГОСТ Р МЭК 60332.
• Во-вторых, буквы «LSLTx» — это две группы букв «LS» и «LTx», которые означают «низкое выделение дыма и газа» и «низкая токсичность продуктов при горении», соответственно.

ВВГ нг, а лс расшифровка. Как расшифровать марку кабеля?

Традиционные российские марки кабельно-проводниковой продукции обычно имеют буквенное обозначение и имеют расшифровку.

Кабели

ВВГ и АВВГ

Первая буква А – означает материал жилы. А - алюминий, отсутствие первой буквы – медь

В – вторая буква В – материал оболочки кабеля. В – ПВХ

Г – голый, т.е. поверх оболочки нет дополнительных защитных слоев (брони и т.п.).

ВВГ-П

Большая буква П после основной марки означает плоское исполнение кабеля.

ВВГнг(А)-LS и ВВГнг(А)

нг(А)-LS и нг(А) означает исполнение в части показателей пожарной безопасности.

• Если нет обозначения нг – кабель предназначен для одиночной прокладки.
• нг - не распространяющие горение при групповой прокладке
• нг- LS - не распространяющие горение с низким дымо- и газовыделением
• нг- HF - не распространяющие горение, не выделяют коррозионно-активных газообразных продуктов при горении и тлении
• нг- FRLS - не распространяющие горение, огнестойкие, с низким дымо-
  и газовыделением.

Буква (А) означает, что кабель имеет индекс «не распространяющий горение по категории А.

NYM

Немецкая марка, поэтому обозначается латинскими буквами.

- первая буква N – Normenleitung – кабель выполнен по немецким стандартам (VDE);
- вторая буква Y – Isolierung der Adern aus Polyvinylchlorid –ПВХ изоляция;
- третья буква M – Mantelleitung – с защитной оболочкой.

По конструктивному исполнению токопроводящих жил:

ож - однопроволочная жила
мн - многопроволочная жила

о - однопроволочная жила
м - многопроволочная жила
к - круглая жила
с - секторная или сегментная жила

N - нулевая жила
PE - жила заземления

Пример: NYM 3х1,5ок(N,PE) – кабель NYM с тремя жилами сечения 1,5 кв.мм, жилы однопроволочные круглые, с нулевой жилой и жилой заземления.

Источник: https://dekor-i-interer.ru-land.com/stati/rasshifrovka-markirovki-vvgng-ls-raznovidnosti-provodnikov

Ввгнг(а)-ls и ВВГнг-LS разница. Характеристики силового кабеля ВВГнг-LS

Силовой кабель с низким дымовыделением ВВГнг-LS («LS» расшифровывается как low smoke) используется для прокладки трасс в жилых помещениях. В отличие от предшественника, при возгорании его кембрик выделяет крайне мало дыма и едких газов. Именно этим и обусловлена сфера применения данного кабеля.

Для пониженного дымовыделения под оболочкой-кембриком находится дополнительный слой из мелонаполненной резины. Впрочем, варианты с виниловой заливкой также присутствуют. В обоих случаях кембрик выполняется из специальных полимеров, которые отличаются от таковых в предшественнике.

Также различие заключается и в сечении. Четырёхжильный ВВГнг-LS имеет сечение 70мм², а пятижильный – 185 мм². Существуют одножильные, двухжильные и трёхжильные конфигурации, но они распространены не слишком широко. Во всех случаях токоведущая жила – однопроволочная.

Кроме того, монтаж ВВГнг-LS допускается при температуре от –25 градусов по шкале Цельсия. Но, так же, как и у предшественника, при прокладывании пучка в условиях мороза линию необходимо прогревать каждые 100-150 метров специальным оборудованием.

Стоит также отметить существование кабельной продукции ВВГ-FRLS. По сути, это то же самое, что и данный подвид, однако просто маркирован по-другому. FR в этой аббревиатуре расшифровывается как Fire Resistance, то есть «огнеустойчивый» - в принципе, то же самое, что и «негорючий».

Имеются также специальные исполнения – ХЛ, поддерживающий эксплуатацию при температурах от –60 градусов по Цельсию; и Т, который устойчив к вредоносному действию плесневых грибов.

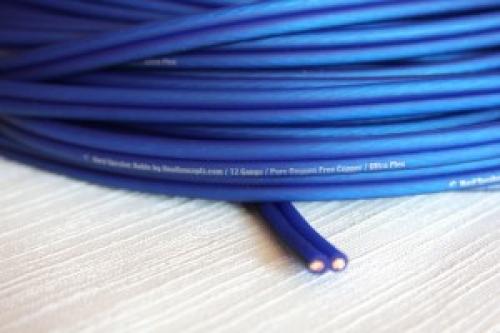

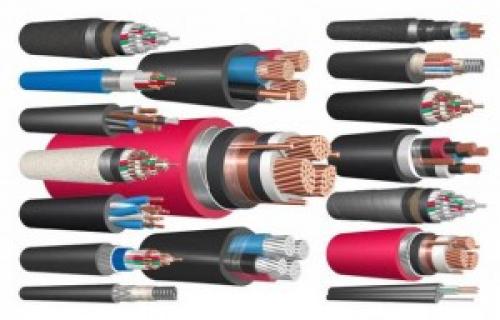

Ввгнг(а) расшифровка. Кабель ВВГ(А)

Кабель ВВГ(а), он же силовой провод ВВГ(а), он же кабель ВВГнг а – это провод нераспространяющий горение, что применяется для передачи и распределения электроэнергии, что происходит на стационарных установках, которые имеют частоту электротока 50 Гц и номинальное напряжение до 660 или 1000 В. Применение данного кабеля  исключительно широко – он применяется в любых климатических условиях, на большой высоте, в воде – фактически где угодно, если, конечно, не допускать его повреждения. Особенно часто данный подтип применяется в местах, где возникает повышенная опасность того, что возникнет пожар – например, на предприятиях, работающих с горючими или взрывоопасными компонентами.

Расшифровка кабеля ВВГ(а)

Маркировка даёт нам понять подробнее, каким является данный кабель. Вот её расшифровка: «ВВГ» означает «винил-винил-голый», что отсылает нас к наличию двух слоев поливинилхлорида, а также отсутствию специализированного защитного слоя. Ну а «нг», если оно применяется в маркировке, означает, что кабель, в случае возникновения пожароопасной ситуации, не будет распространять горение. Буква «а», очень часто помещаемая в скобки, означает категорию нераспространения  горения по ГОСТу . В частности, это означает, что даже при прокладке в пучках эти кабели не распространяют горение, в то время как традиционные ВВГ могут «похвастаться» этим лишь при одиночной прокладке. Не стоит путать данную букву с той «а», что размещается перед аббревиатурой и означает, что кабель – не медный. В данном случае он однозначно медный. Часто к маркировке прибавляют ls, frls, frlsltx, frhf, но по сути это один кабель.

Технические характеристики ВВГнг (а)

У ВВГнг А может варьироваться целый ряд параметров. Например, это может быть форм-фактор жил (что может быть круглый, треугольный или плоский), их количество (от 1 до, как правило, 5), их сечения (от 1,5 мм²до 50 мм², а иногда и того больше), номинальный диаметр (напрямую зависящий от сечений), масса (от нескольких десятков килограмм до нескольких тонн на один километр). Допустимый ток может варьироваться от 21А до нескольких сотен, в зависимости как от типа кабеля, так и от места его расположения. Как видно, вариаций данного продукта существует великое множество, так что перед тем, как купить кабель, необходимо подробно изучить описание конкретной его марки, именно это описание сэкономит вам время и нервы в дальнейшем. Цена, опять же, варьируется в зависимости от сложности и размеров кабеля. А вот в сравнении с другими видами ВВГ стоимость остаётся на приблизительно том же уровне. Но любая стоимость очень даже оправдывается, ведь прослужит вам кабель в условиях грамотной эксплуатации более тридцати лет, пять из которых будут, как правило, гарантийными.
